2014 CITROEN C4 AIRCROSS Instrukcja obsługi (in Polish)

1
39
Kontrola jazdy


Wyświetlacz 1



Wyświetlacz 2



Przyczyna



Rozwiązanie / Czynność



Uwagi




Usterka skrzyni biegów CVT. Skontaktować się z ASO sieci
CITROËN lub z warsztatem
specjalistycznym.

Zbyt wysoka temperatura systemu
przeniesienia napędu na 4 koła
(4WD). Zatrzymać samochód i
skontaktować się z ASO sieci
CITROËN lub z warsztatem
specjalistycznym. Pojazd automatycznie przechodzi
w tryb napędu na przednie koła
(2WD).

Niski poziom paliwa w zbiorniku. Jak najszybciej uzupełnić poziom
paliwa.






Minimalny poziom w zbiorniku
dodatku filtra cząstek stałych. Jak najszybciej uzupełnić dodatek
w ASO sieci CITROËN lub w
warsztacie specjalistycznym. Wyłącznie w silnikach 1,6 l HDi.




+ Początek wysycenia lub zapchania
filtra cząstek stałych. Gdy tylko warunki drogowe
na to pozwolą, przeprowadzić
regenerację filtra, utrzymując
prędkość 40 km/h przez około
20 minut (w przypadku silnika
1,6 l HDi: prędkość minimalna to
60 km/h). Jeżeli komunikat nadal się
wyświetla, skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym.

Filtr cząstek stałych jest
niesprawny. Zatrzymać bezpiecznie samochód. Jak najszybciej skontaktować
się ASO sieci CITROËN lub z
warsztatem specjalistycznym.

40
Kontrola jazdy


Wyświetlacz 1



Wyświetlacz 2



Przyczyna



Rozwiązanie / Czynność



Uwagi




Nieprawidłowy poziom oleju
silnikowego (poniżej poziomu
minimalnego lub powyżej
maksymalnego). Zatrzymać samochód z zachowaniem
niezbędnych środków bezpieczeństwa.
Sprawdzić poziom na ręcznym
wskaźniku i uzupełnić, jeżeli poziom jest
zbyt niski.
Jeżeli poziom znajduje się powyżej
poziomu maksymalnego, nie
wolno uruchamiać pojazdu. Należy
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Nigdy nie jeździć

,
gdy
poziom oleju silnikowego jest
nieprawidłowy.



*


*
Obecność wody w filtrze oleju
napędowego. Ryzyko uszkodzenia systemu
wtryskowego w silnikach Diesla. Jak najszybciej skontaktować
się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.

Te m p e r a t u r a z e w nętrzna jest niższa
lub równa 3 °C (37 °F). Możliwość występowania gołoledzi
na drodze.
Uważać i jechać spokojnie.


Pedał sprzęgła nie został wciśnięty
podczas rozruchu silnika. Wcisnąć pedał sprzęgła, aby
uruchomić silnik. W samochodach wyposażonych w
ręczną skrzynię biegów.


Dźwignia zmiany biegów nie znajduje
się ani w położeniu P
, ani w położeniu
N
w momencie rozruchu silnika. Ustawić dźwignię w położeniu P
,
aby uruchomić silnik. W samochodach ze skrzynią
biegów CVT.

Pedał hamulca nie został wciśnięty
podczas rozruchu silnika. Wcisnąć pedał hamulca, aby
uruchomić silnik.

*
W zależności od kraju przeznaczenia.

1
41
Kontrola jazdy


Wyświetlacz 1



Wyświetlacz 2



Mechanizm



Uwagi

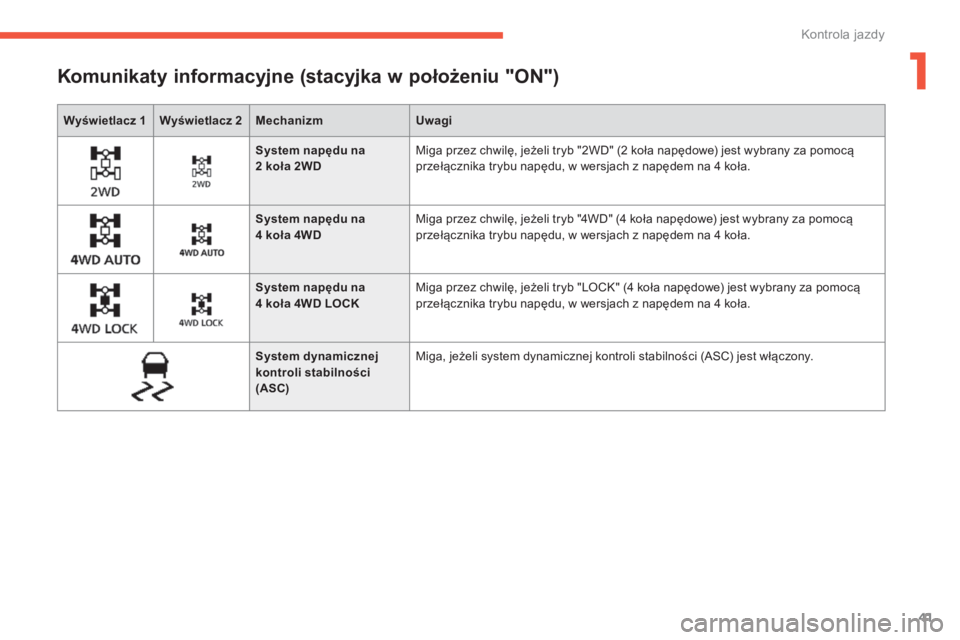

Komunikaty informacyjne (stacyjka w położeniu "ON")





System napędu na
2 koła 2WD Miga przez chwilę, jeżeli tryb "2WD" (2 koła napędowe) jest wybrany za pomocą
przełącznika trybu napędu, w wersjach z napędem na 4 koła.





System napędu na
4 koła 4WD Miga przez chwilę, jeżeli tryb "4WD" (4 koła napędowe) jest wybrany za pomocą
przełącznika trybu napędu, w wersjach z napędem na 4 koła.





System napędu na
4 koła 4WD LOCK Miga przez chwilę, jeżeli tryb "LOCK" (4 koła napędowe) jest wybrany za pomocą
przełącznika trybu napędu, w wersjach z napędem na 4 koła.




System dynamicznej
kontroli stabilności
(ASC)

Miga, jeżeli system dynamicznej kontroli stabilności (ASC) jest włączony.

42
Kontrola jazdy


Wyświetlacz 1



Wyświetlacz 2



Mechanizm



Przyczyna



Uwagi



Rozwiązanie / Czynność

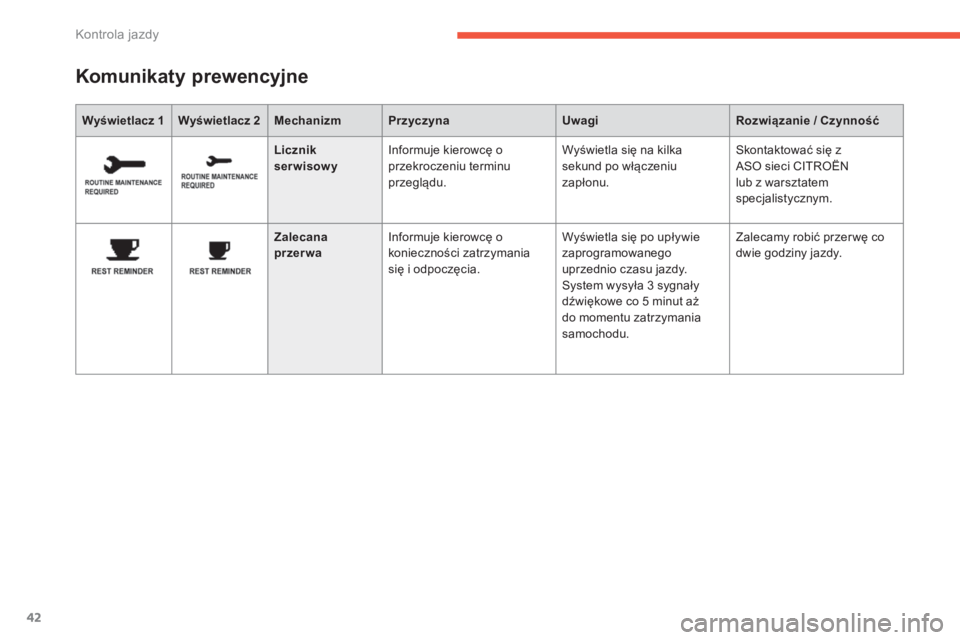

Komunikaty prewencyjne






Licznik
serwisowy

Informuje kierowcę o
przekroczeniu terminu
przeglądu. Wyświetla się na kilka
sekund po włączeniu
zapłonu. Skontaktować się z
ASO sieci CITROËN
lub z warsztatem
specjalistycznym.





Zalecana
przerwa

Informuje kierowcę o
konieczności zatrzymania
się i odpoczęcia. Wyświetla się po upływie
zaprogramowanego
uprzednio czasu jazdy.
System wysyła 3 sygnały
dźwiękowe co 5 minut aż
do momentu zatrzymania
samochodu. Zalecamy robić przerwę co
dwie godziny jazdy.

1
43
Kontrola jazdy

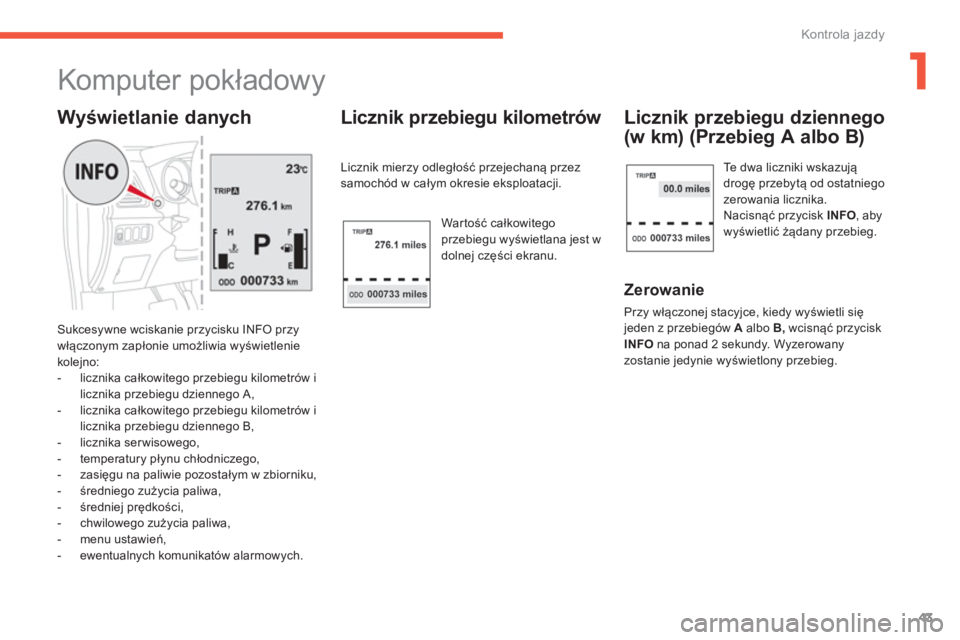

Komputer pokładowy

Sukcesywne wciskanie przycisku INFO przy
włączonym zapłonie umożliwia wyświetlenie
kolejno:


- licznika całkowitego przebiegu kilometrów i
licznika przebiegu dziennego A,

- licznika całkowitego przebiegu kilometrów i
licznika przebiegu dziennego B,

- licznika serwisowego,

- temperatury płynu chłodniczego,

- zasięgu na paliwie pozostałym w zbiorniku,

- średniego zużycia paliwa,

- średniej prędkości,

- chwilowego zużycia paliwa,

- menu ustawień,

- ewentualnych komunikatów alarmowych.



Wyświetlanie danych





Licznik przebiegu kilometrów

Licznik mierzy odległość przejechaną przez
samochód w całym okresie eksploatacji.

War tość całkowitego
przebiegu wyświetlana jest w
dolnej części ekranu.







Licznik przebiegu dziennego
(w km) (Przebieg A albo B)

Zerowanie

Przy włączonej stacyjce, kiedy wyświetli się
jeden z przebiegów A
albo B,
wcisnąć przycisk
INFO
na ponad 2 sekundy. Wyzerowany
zostanie jedynie wyświetlony przebieg.


Te dwa liczniki wskazują
drogę przebytą od ostatniego
zerowania licznika.
Nacisnąć przycisk INFO
, aby
wyświetlić żądany przebieg.

44
Kontrola jazdy

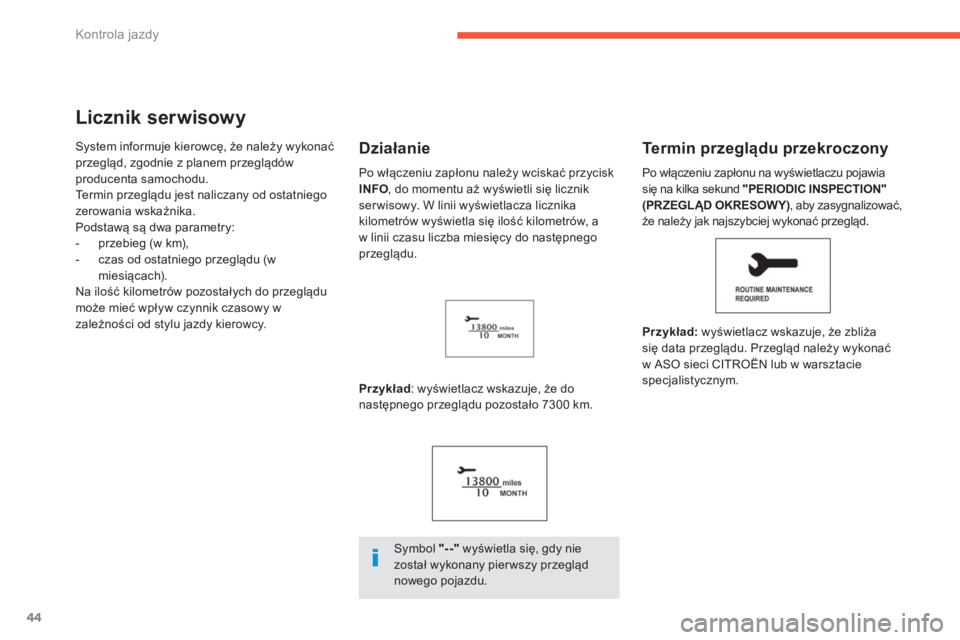

Licznik serwisowy

System informuje kierowcę, że należy wykonać
przegląd, zgodnie z planem przeglądów
producenta samochodu.
Te r m i n p r z e g lądu jest naliczany od ostatniego
zerowania wskaźnika.
Podstawą są dwa parametry:


- przebieg (w km),

- czas od ostatniego przeglądu (w
miesiącach).
Na ilość kilometrów pozostałych do przeglądu
może mieć wpływ czynnik czasowy w
zależności od stylu jazdy kierowcy.
Przykład
: wyświetlacz wskazuje, że do
następnego przeglądu pozostało 7300 km.

Te r m i n p r z e g lądu przekroczony


Przykład:
wyświetlacz wskazuje, że zbliża
się data przeglądu. Przegląd należy wykonać
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.


Działanie
Symbol "--"
wyświetla się, gdy nie
został wykonany pier wszy przegląd
nowego pojazdu. Po włączeniu zapłonu na wyświetlaczu pojawia
się na kilka sekund "PERIODIC INSPECTION"
(PRZEGLĄD OKRESOW Y)
, aby zasygnalizować,
że należy jak najszybciej wykonać przegląd. Po włączeniu zapłonu należy wciskać przycisk
INFO
, do momentu aż wyświetli się licznik
ser wisowy. W linii wyświetlacza licznika
kilometrów wyświetla się ilość kilometrów, a
w linii czasu liczba miesięcy do następnego
przeglądu.

1
45
Kontrola jazdy

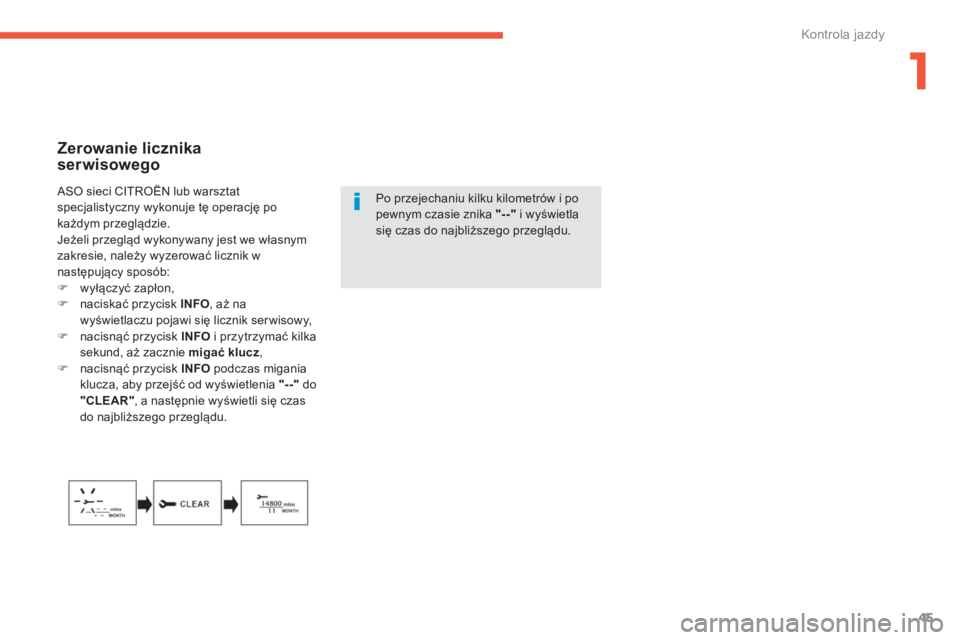

Zerowanie licznika
serwisowego

Po przejechaniu kilku kilometrów i po
pewnym czasie znika "--"
i wyświetla
się czas do najbliższego przeglądu.
ASO sieci CITROËN lub warsztat
specjalistyczny wykonuje tę operację po
każdym przeglądzie.
Jeżeli przegląd wykonywany jest we własnym
zakresie, należy wyzerować licznik w
następujący sposób:


)
wyłączyć zapłon,

)
naciskać przycisk INFO
, aż na
wyświetlaczu pojawi się licznik ser wisowy,

)
nacisnąć przycisk INFO
i przytrzymać kilka
sekund, aż zacznie migać klucz
,

)
nacisnąć przycisk INFO
podczas migania
klucza, aby przejść od wyświetlenia "--"
do
"CLEAR"
, a następnie wyświetli się czas
do najbliższego przeglądu.

46

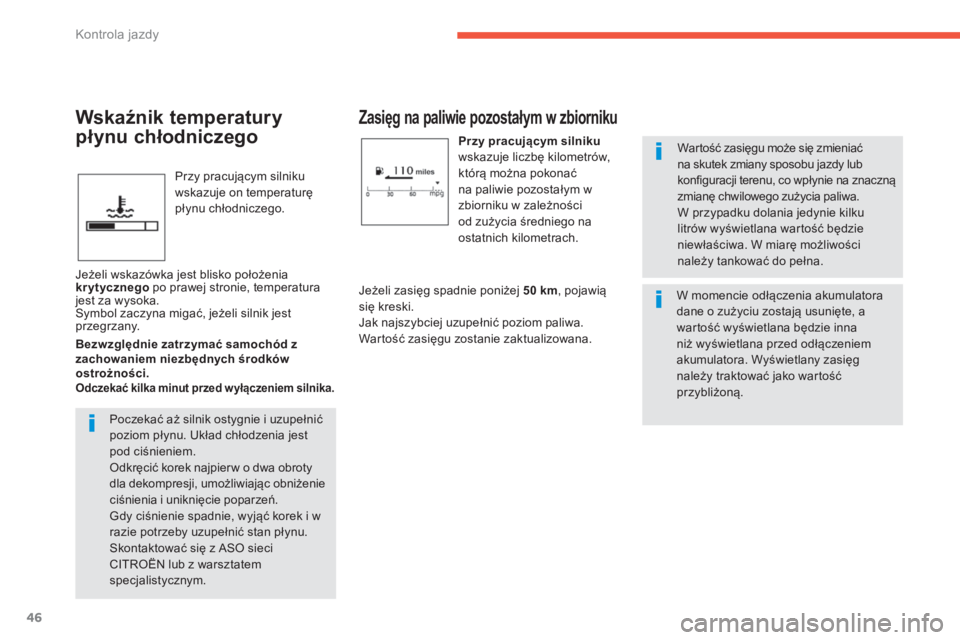

Kontrola jazdy
Przy pracującym silniku
wskazuje on temperaturę
płynu chłodniczego.







Zasięg na paliwie pozostałym w zbiorniku


Przy pracującym silniku

wskazuje liczbę kilometrów,
którą można pokonać
na paliwie pozostałym w
zbiorniku w zależności
od zużycia średniego na
ostatnich kilometrach.
War tość zasięgu może się zmieniać
na skutek zmiany sposobu jazdy lub
konfiguracji terenu, co wpłynie na znaczną
zmianę chwilowego zużycia paliwa.
W przypadku dolania jedynie kilku
litrów wyświetlana wartość będzie
niewłaściwa. W miarę możliwości
należy tankować do pełna.










Wskaźnik temperatury
płynu chłodniczego

Jeżeli wskazówka jest blisko położenia
krytycznego
po prawej stronie, temperatura
jest za wysoka.
Symbol zaczyna migać, jeżeli silnik jest
przegrzany.


Bezwzględnie zatrzymać samochód z
zachowaniem niezbędnych środków
ostrożności.



Odczekać kilka minut
przed
wyłą

czeniem silnika

.


Jeżeli zasięg spadnie poniżej 50 km, pojawią
się kreski.
Jak najszybciej uzupełnić poziom paliwa.
War tość zasięgu zostanie zaktualizowana.


Poczekać aż silnik ostygnie i uzupełnić
poziom płynu. Układ chłodzenia jest
pod ciśnieniem.
Odkręcić korek najpier w o dwa obroty
dla dekompresji, umożliwiając obniżenie
ciśnienia i uniknięcie poparzeń.
Gdy ciśnienie spadnie, wyjąć korek i w
razie potrzeby uzupełnić stan płynu.
Skontaktować się z ASO sieci
CITROËN lub z warsztatem
specjalistycznym.

W momencie odłączenia akumulatora
dane o zużyciu zostają usunięte, a
wartość wyświetlana będzie inna
niż wyświetlana przed odłączeniem
akumulatora. Wyświetlany zasięg
należy traktować jako wartość
przybliżoną
.
