2014 CITROEN C4 AIRCROSS Instrukcja obsługi (in Polish)

.

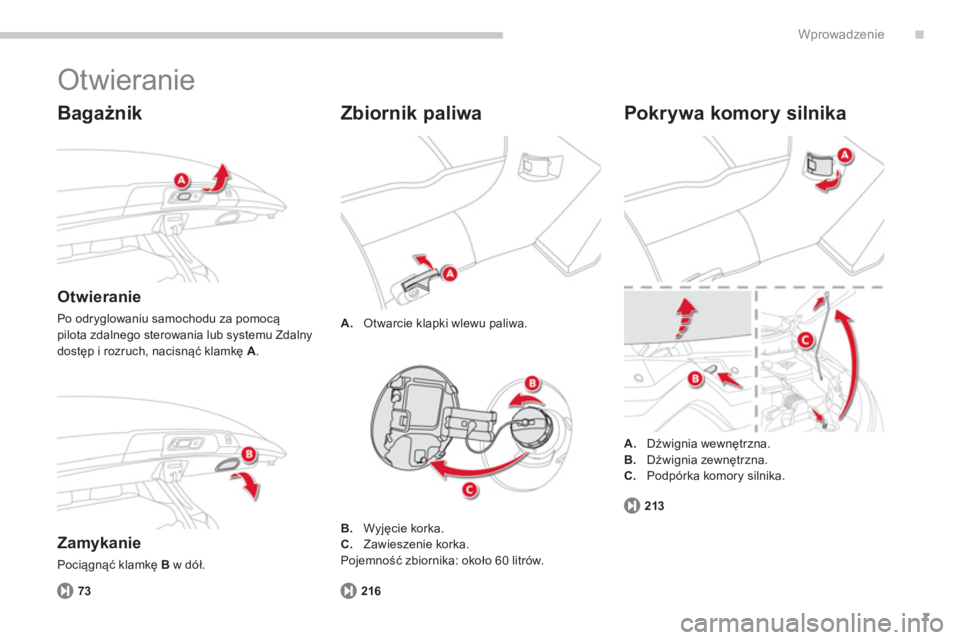

7
Wprowadzenie
Otwieranie


Bagażnik


Otwieranie

Po odryglowaniu samochodu za pomocą
pilota zdalnego sterowania lub systemu Zdalny
dostęp i rozruch, nacisnąć klamkę A
.


Zamykanie

Pociągnąć klamkę B
w dół.



Zbiornik paliwa



A.
Otwarcie klapki wlewu paliwa.
73 216
B.
Wyjęcie korka.

C.
Zawieszenie korka.
Pojemność zbiornika: około 60 litrów.


Pokrywa komory silnika



A.
Dźwignia wewnętrzna.

B.
Dźwignia zewnętrzna.

C.
Podpórka komory silnika.

213

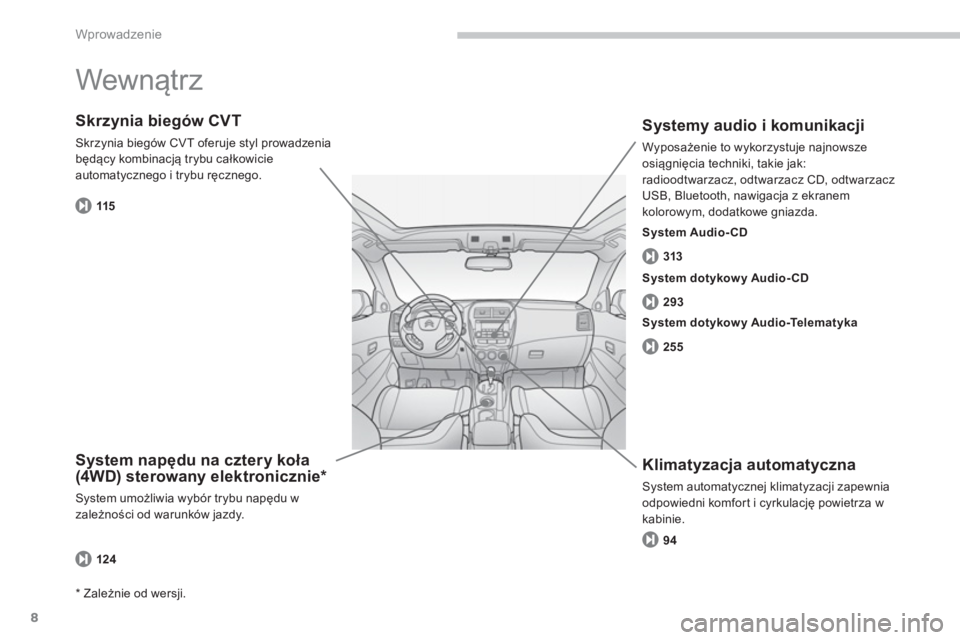

8
Wprowadzenie
Wewnątrz


System napędu na cztery koła
(4WD) sterowany elektronicznie *

System umożliwia wybór trybu napędu w
zależności od warunków jazdy.


Skrzynia biegów CVT

Skrzynia biegów CVT oferuje styl prowadzenia
będący kombinacją trybu całkowicie
automatycznego i trybu ręcznego.


Klimatyzacja automatyczna

System automatycznej klimatyzacji zapewnia
odpowiedni komfort i cyrkulację powietrza w
kabinie.



Systemy audio i komunikacji

Wyposażenie to wykorzystuje najnowsze
osiągnięcia techniki, takie jak:
radioodtwarzacz, odtwarzacz CD, odtwarzacz
USB, Bluetooth, nawigacja z ekranem
kolorowym, dodatkowe gniazda.
124 115

System dotykowy Audio-CD


*
Zależnie od wersji.
System dotykowy Audio-Telematyka


System Audio-CD

313
293
255
94

.

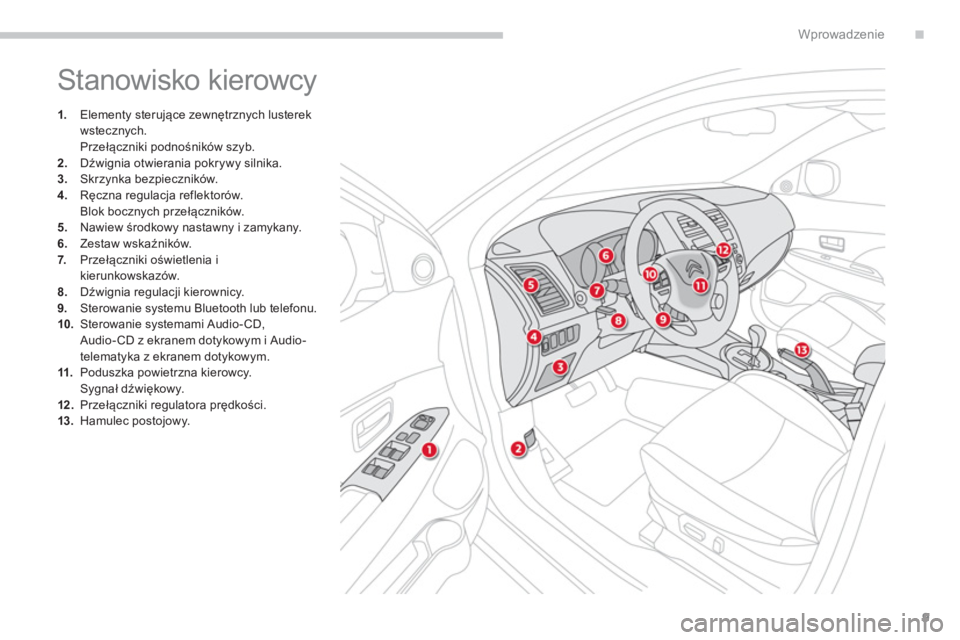

9
Wprowadzenie
Stanowisko kierowcy




1.
Elementy sterujące zewnętrznych lusterek
wstecznych.
Przełączniki podnośników szyb.

2.
Dźwignia otwierania pokrywy silnika.

3.
Skrzynka bezpieczników.

4.
Ręczna regulacja reflektorów.
Blok bocznych przełączników.

5.
Nawiew środkowy nastawny i zamykany.

6.
Zestaw wskaźników.

7.
Przełączniki oświetlenia i
kierunkowskazów.

8.
Dźwignia regulacji kierownicy.

9.
Sterowanie systemu Bluetooth lub telefonu.

10.
Sterowanie systemami Audio- CD,
Audio- CD z ekranem dotykowym i Audio-
telematyka z ekranem dotykowym.

11.
Poduszka powietrzna kierowcy.
Sygnał dźwiękowy.

12 .
Przełączniki regulatora prędkości.

13.
Hamulec postojowy.

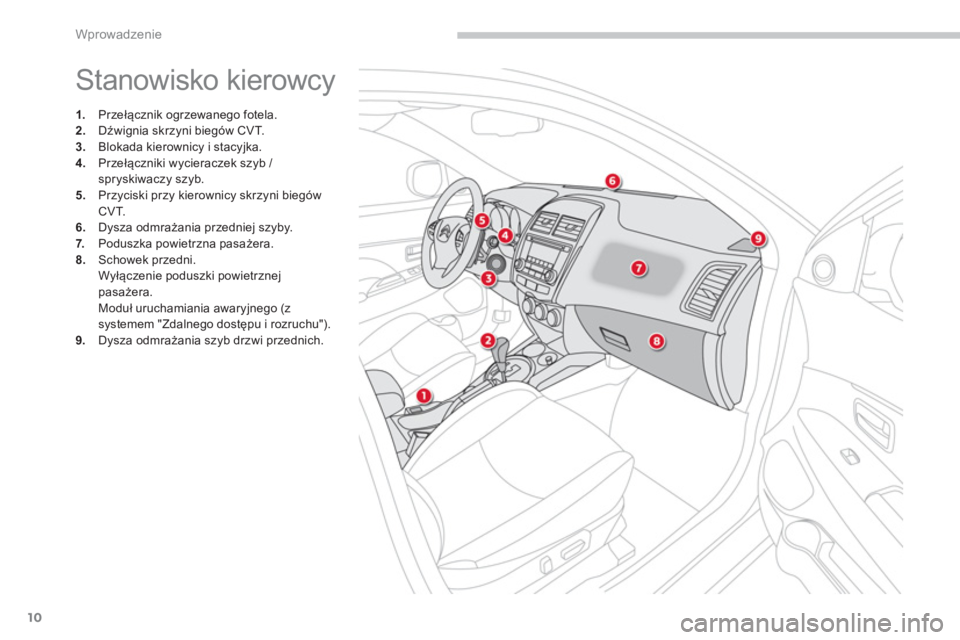

10
Wprowadzenie
Stanowisko kierowcy




1.
Przełącznik ogrzewanego fotela.

2.
Dźwignia skrzyni biegów CVT.

3.
Blokada kierownicy i stacyjka.

4.
Przełączniki wycieraczek szyb /
spryskiwaczy szyb.

5.
Przyciski przy kierownicy skrzyni biegów
CVT.

6.
Dysza odmrażania przedniej szyby.

7.
Poduszka powietrzna pasażera.

8.
Schowek przedni.
Wyłączenie poduszki powietrznej
pasażera.
Moduł uruchamiania awaryjnego (z
systemem "Zdalnego dostępu i rozruchu").

9.
Dysza odmrażania szyb drzwi przednich.

.

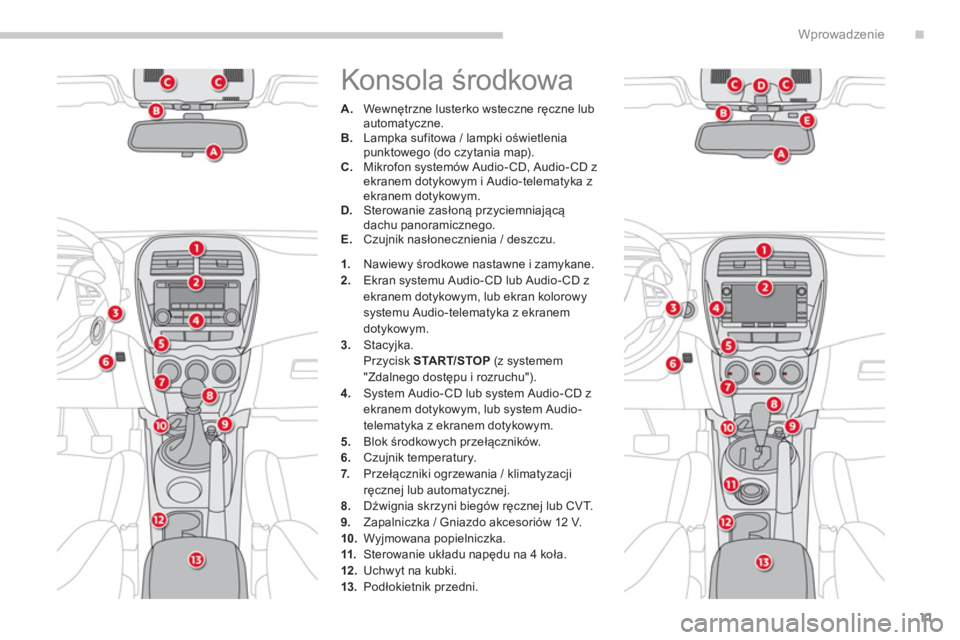

11
Wprowadzenie
Konsola środkowa




A.
Wewnętrzne lusterko wsteczne ręczne lub
automatyczne.

B.
Lampka sufitowa / lampki oświetlenia
punktowego (do czytania map).

C.
Mikrofon systemów Audio- CD, Audio- CD z
ekranem dotykowym i Audio-telematyka z
ekranem dotykowym.

D.
Sterowanie zasłoną przyciemniającą
dachu panoramicznego.

E.
Czujnik nasłonecznienia / deszczu.




1.
Nawiewy środkowe nastawne i zamykane.

2.
Ekran systemu Audio- CD lub Audio- CD z
ekranem dotykowym, lub ekran kolorowy
systemu Audio-telematyka z ekranem
dotykowym.

3.
Stacyjka.
Przycisk START/STOP
(z systemem
"Zdalnego dostępu i rozruchu").

4.
System Audio- CD lub system Audio- CD z
ekranem dotykowym, lub system Audio-
telematyka z ekranem dotykowym.

5.
Blok środkowych przełączników.

6.
Czujnik temperatury.

7.
Przełączniki ogrzewania / klimatyzacji
ręcznej lub automatycznej.

8.
Dźwignia skrzyni biegów ręcznej lub CVT.

9.
Zapalniczka / Gniazdo akcesoriów 12 V.

10.
Wyjmowana popielniczka.

11.
Sterowanie układu napędu na 4 koła.

12 .
Uchwyt na kubki.

13.
Podłokietnik przedni.

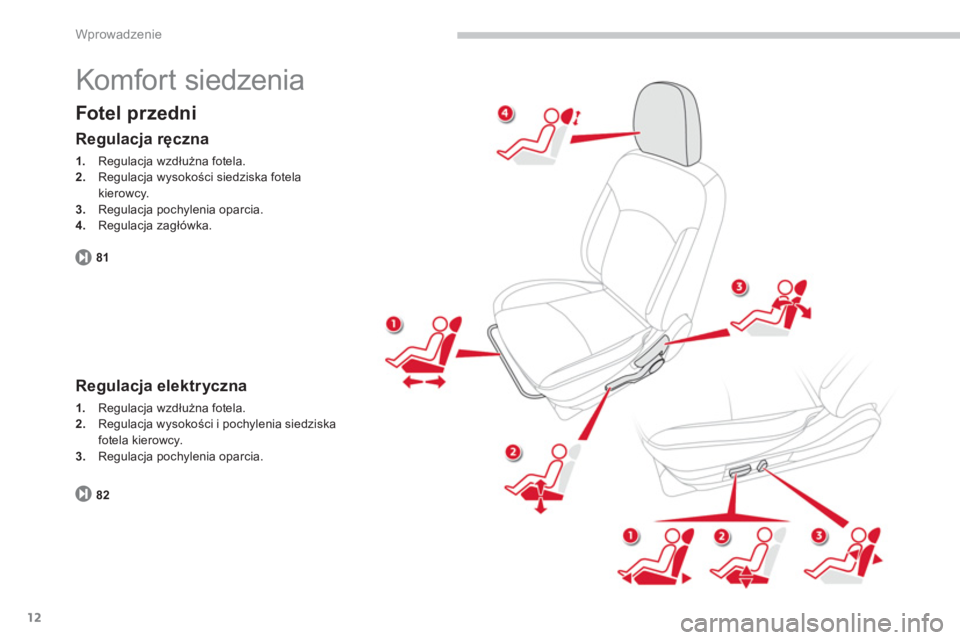

12
Wprowadzenie
Komfort siedzenia


Fotel przedni


Regulacja ręczna



1.
Regulacja wzdłużna fotela.

2.
Regulacja wysokości siedziska fotela
kierowcy.

3.
Regulacja pochylenia oparcia.

4.
Regulacja zagłówka.



Regulacja elektryczna



1.
Regulacja wzdłużna fotela.

2.
Regulacja wysokości i pochylenia siedziska
fotela kierowcy.

3.
Regulacja pochylenia oparcia.

81
82

.

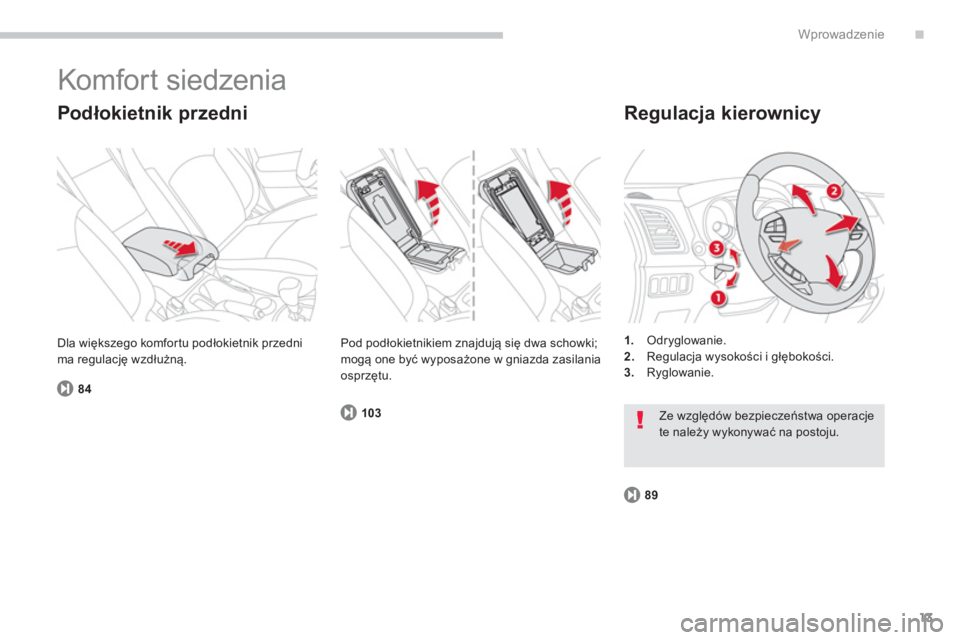

13
Wprowadzenie
Komfort siedzenia


Podłokietnik przedni
Regulacja kierownicy



1.
Odryglowanie.

2.
Regulacja wysokości i głębokości.

3.
Ryglowanie. Dla większego komfortu podłokietnik przedni
ma regulację wzdłużną. Pod podłokietnikiem znajdują się dwa schowki;
mogą one być wyposażone w gniazda zasilania
osprzętu.
Ze względów bezpieczeństwa operacje
te należy wykonywać na postoju. 84
103
89

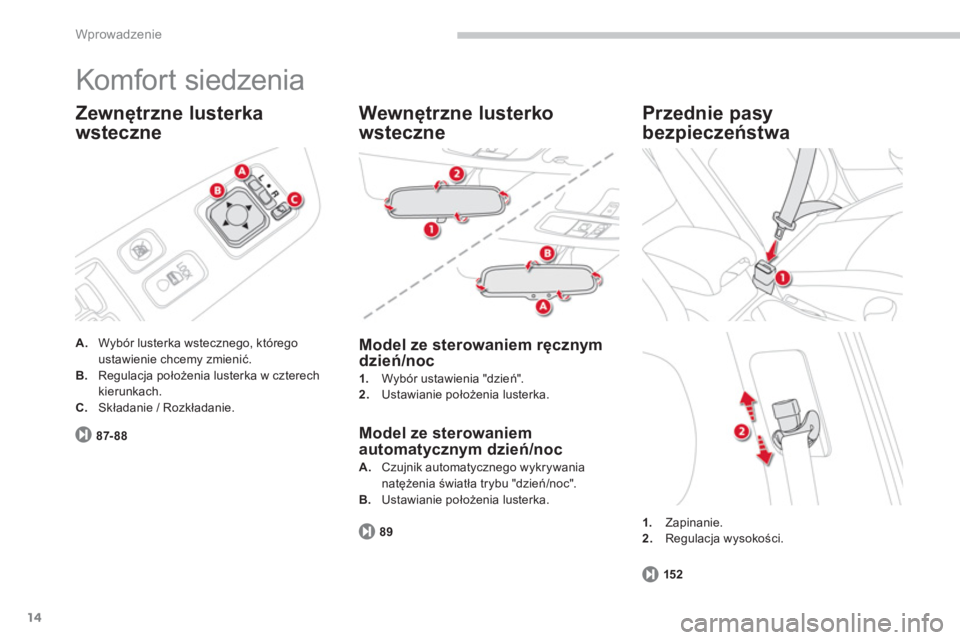

14
Wprowadzenie
Komfort siedzenia


Zewnętrzne lusterka
wsteczne


A.
Wybór lusterka wstecznego, którego
ustawienie chcemy zmienić.

B.
Regulacja położenia lusterka w czterech
kierunkach.

C.
Składanie / Rozkładanie.



Wewnętrzne lusterko
wsteczne

Model ze sterowaniem ręcznym
dzień/noc



1.
Wybór ustawienia "dzień".

2.
Ustawianie położenia lusterka.



Model ze sterowaniem
automatycznym dzień/noc



A.
Czujnik automatycznego wykrywania
natężenia światła trybu "dzień/noc".

B.
Ustawianie położenia lusterka.




1.
Zapinanie.

2.
Regulacja wysokości.



Przednie pasy
bezpieczeństwa
87- 88
89
152
