143
9
Informações práticas
Fusível N.°IntensidadeFunções
F1
415 A Parte inferior do pára-brisas com desembaciamento.
F1
55 A Compressor de climatização.
F1
615 A Faróis de nevoeiro à frente.
F18 10 A
M
áximos da direita.
F1
910 A
Máximos da esquerda.
F2
940 A Motor do limpa-vidros da frente.
F3
080 A
Velas de pré-aquecimento (Diesel).
Acesso aos fusíveis
)Desencaixe a tampa. )Substitua o fusível (ver parágrafo correspondente).)Após a inter venção, feche cuidadosamente
a tampa para garantir o isolamento da caixa de fusíveis.

Tabela de fusíveis

Fusíveis no compartimento
do motor
A caixa de fusíveis encontra-se no compartimento do motor junto à bateria (lado esquerdo).

144
Informações práticas




Bateria



Desligar os cabos
)
Eleve a manípulo de bloqueio ao máximo.


Ligar os cabos
)Posicione a braçadeira 1aberta do cabono terminal (+) da bateria.)Pressione verticalmente a braçadeira 1
para a posicionar correctamente contra a
bateria.
)Bloqueie a braçadeira, afastando a argola de posicionamento e baixando omanípulo 2.
Não force o manípulo, uma vez que
se a braçadeira estiver posicionadaincorrectamente o bloqueio é impossível; recomece o procedimento. Modo de execução para recarregar a sua bateria descarregada ou para efectuar o arranque do motor a partir de outra bateria.

A bateria encontra-se situada sob o capotmotor.
Para aceder: )abra o capot com o comando interior e, em
seguida, com o exterior,)fixe a vareta do capot, )retire a tampa de protecção em plástico para aceder ao borne (+).
Acesso à bateria

145
9
Informações práticas

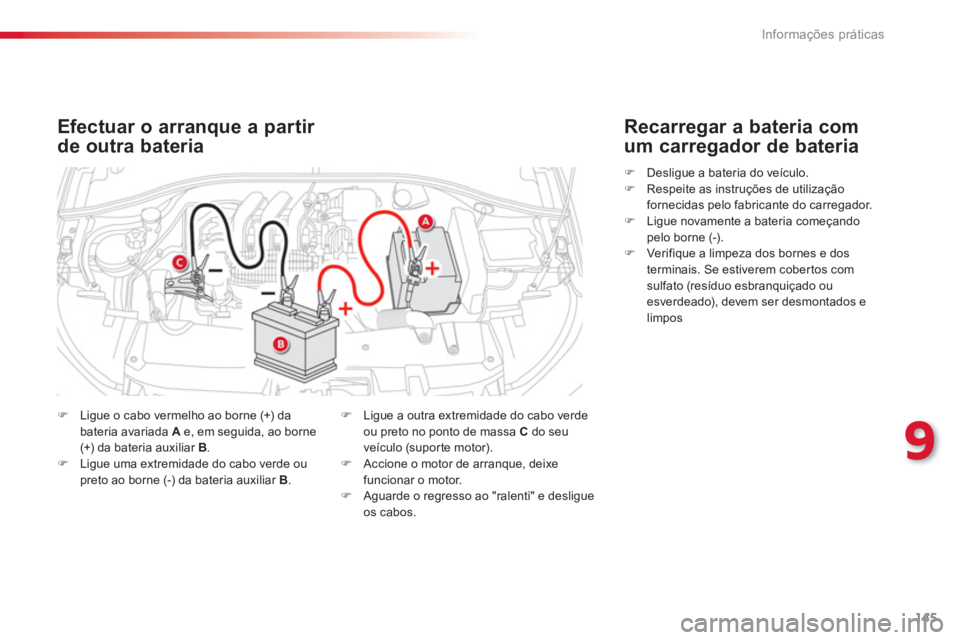

Efectuar o arranque a partir
de outra bateria
)Ligue o cabo vermelho ao borne (+) dabateria avariada Ae, em seguida, ao borne (+) da bateria auxiliar B.)Ligue uma extremidade do cabo verde oupreto ao borne (-) da bateria auxiliar B.
) Ligue a outra extremidade do cabo verde
ou preto no ponto de massa Cdo seuveículo (supor te motor). )
Accione o motor de arranque, deixe
funcionar o motor. ) Aguarde o regresso ao "ralenti" e desligueos cabos.
Recarregar a bateria com
um carregador de bateria
)
Desligue a bateria do veículo. )
Respeite as instruções de utilizaçãofornecidas pelo fabricante do carregador.)
Ligue novamente a bateria começando
pelo borne (-). )
Ver ifique a limpeza dos bornes e dos
terminais. Se estiverem cober tos com
sulfato (resíduo esbranquiçado ou esverdeado), devem ser desmontados e
limpos

146
Informações práticas








Modo de corte de
energia
Sistema que gere a utilização de determinadas
funções em relação ao nível de energia
r
estante na bateria.
Com o veículo em movimento, o cor te de energia neutraliza temporariamente algumasfunções, tais como o ar condicionado, a
descongelação do óculo traseiro...

As funções neutralizadas são reactivadas
automaticamente assim que as condições o
permitirem.
Aconselhamos, aquando de umaparagem prolongada superior a um mês, a desligar a bateria.
As baterias possuem substânciasnocivas, tais como o ácido sulfúricoe o chumbo. Devem ser eliminadas consoante os requisitos legais e nãodevem ser, em caso algum, eliminadasjuntamente com o lixo doméstico.

Entregue as pilhas e as baterias usadas num ponto de recolha especial.


Antes de manusear a bateria, proteja os seus olhos e cara. Qualquer operação na bateria deveráser efectuada num local arejado e longe de chamas ou de fontes de faíscas, para evitar riscos de explosão e deincêndio. Não tente recarregar uma bateria congelada; deverá, em primeiro lugar,descongelá-la para evitar riscos de explosão. Se esta tiver congelado,solicite verificação da bateria antes darecarga pela rede CITROËN ou por uma oficina qualificada que verificaráse os componentes internos não foram danificados e se o contentor não se encontra fissurado, o que provocariaum risco de fuga de ácido tóxico e corrosivo. Não inver ta as polaridades e utilize apenas um carregador de 12 V. Não desligue os terminais com o motor em funcionamento. Não recarregue as baterias sem ter desligado os terminais. Lave as mãos no fim da operação.

Não empurre o veículo para efectuar o arranque do motor, se este estiver equipado com uma caixa de velocidades manual pilotada ou uma caixa de velocidades automática.

147
9
Informações práticas
Sistema que gere a duração de cer tas funçõespara preser var uma carga suficiente da bateria.
Depois da paragem do motor, são ainda
utilizáveis, por um período acumulado máximo
de cerca de trinta minutos,
funções como osistema áudio e a telemática, os limpa-vidros,
as luzes de cruzamento, as luzes de tecto, etc.








Modo economia de energia
Activação do modo

Após esse período, uma mensagem deactivação do modo economia de energia
aparece no ecrã e as funções activas são postas em suspenso. Se uma comunicação telefónica tiver sidoiniciada ao mesmo tempo, esta será mantida
durante cerca de 10 minutos com o kit mãos-
livres do seu auto-rádio.


Desactivação do modo

Essas funções serão reactivadas
automaticamente na próxima utilização do
v
eículo. ) Para reactivar imediatamente estas funções, efectue o arranque do motor e
deixe-o funcionar durante pelo menos cinco minutos.

Uma bateria descarregada não permiteo arranque do motor (ver parágrafocorrespondente).

148
Informações práticas








Substituir uma escova do limpa-vidros
desmontagem de uma
escova dianteira
)
No minuto após desligar a ignição, accioneo comando do limpa-vidros para posicionar
as escovas no centro do pára-brisas.


Desmontagem
)
Eleve o braço correspondente. )
Desencaixe a escova e retire-a.



Montagem
)Instale a nova escova correspondente e
fixe-a.
)Rebata o braço com precaução.

Após a montagem de uma
escova dianteira
)Ligue a ignição.)Accione novamente o comando do limpa-
vidros para arrumar as escovas.

149
9
Informações práticas





Reboque do veículo


Acesso às ferramentas
O gancho de reboque encontra-se instalado na mala, sob o tapete.
Para aceder:)abra a mala,)levante o tapete e retire-o,
)retire o gancho de reboque da caixa de suporte.
Instruções gerais
Respeite a legislação em vigor no seu país.Cer tifique-se de que o peso do veículo tractor é superior ao peso do veículo rebocado.O condutor deve permanecer no volante do veículo rebocado.
A circulação na auto-estrada e na via rápida é proibida aquando de um reboque.
Aquando de um reboque com as quatro rodas no solo, utilize sempre uma barra de reboque homologada; as cordas e as correias são proibidas
Aquando de um reboque com o motor desligado, deixa de existir assistência de travagem ede direcção.
Nos casos seguintes, contacte um profissional para efectuar o reboque: - veículo avariado na auto-estrada ou na via rápida, - impossibilidade de colocar a caixa de velocidades em ponto mor to, de desbloquear adirecção, de desactivar o travão de estacionamento,- reboque apenas com duas rodas no solo, - ausência de barra de reboque homologada...
Como fazer rebocar o seu veículo ou rebocar outro veículo com um dispositivo mecânico amovível à frente e fixo atrás.

150
Informações práticas
Rebocar o seu veículo
Rebocar outro
veículo
)No pára-choques dianteiro, desprenda a
tampa exercendo pressão na sua partelateral esquerda. )Aper te o gancho de reboque até ao batente. )Instale a barra de reboque.

Coloque a alavanca de velocidades em ponto mor to ( posição N
numa caixa de velocidades manual pilotada ou automática).O não respeito destas instruções pode levar à deterioração de alguns órgãos (travagem, transmissão, etc.) e àausência de assistência de travagem ou de assistência ao ligar o motor.
)
Desbloqueie a direcção, rodando a chave
da ignição uma posição e desengrene o
tr
avão de estacionamento. ) Accione o sinal de perigo nos dois
veículos. ) Efectue o arranque com cuidado e circulelentamente numa curta distância.



Este reboque é formalmente proibido (risco de deterioração do veículo).
