❒namontujte stropné svetlo A obr. 143 nasadením ho do správnej
pozície najskôr z jednej strany a potom zatlačte na druhú stranu,
kým nezačujete cvaknutie zablokovania.

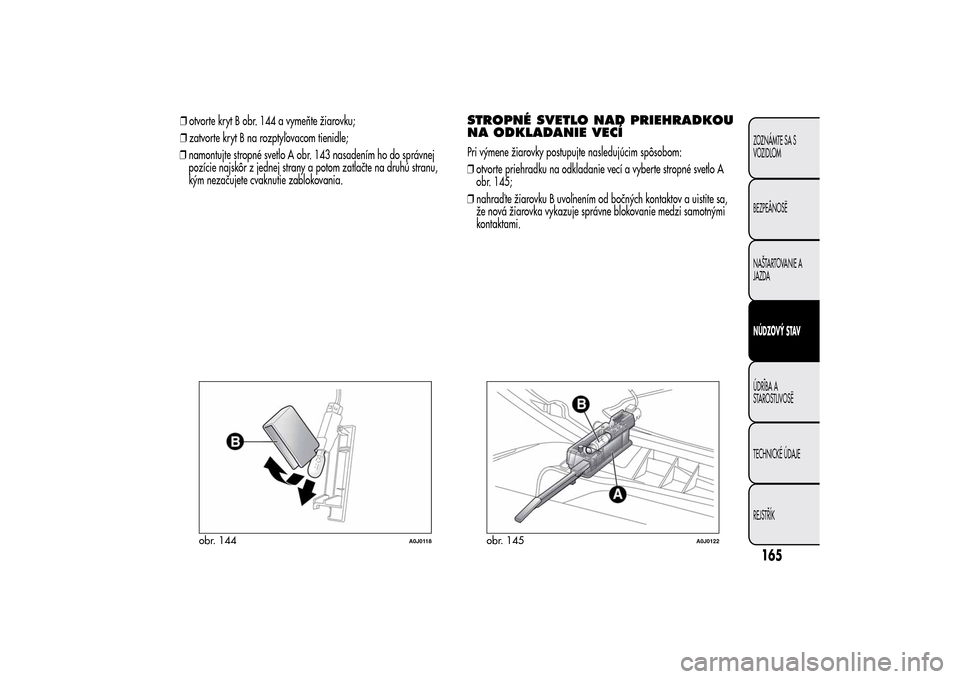

STROPNÉ SVETLO NAD PRIEHRADKOU
NA ODKLADANIE VECÍPri výmene žiarovky postupujte nasledujúcim spôsobom:
❒otvorte priehradku na odkladanie vecí a vyberte stropné svetlo A
obr. 145;
❒nahraď te žiarovku B uvoľnením od bočných kontaktov a uistite sa,
že nová žiarovka vykazuje správne blokovanie medzi samotnými
kontaktami.
obr. 144
A0J0118
obr. 145
A0J0122
165ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK
❒otvorte kryt B obr. 144 a vymeňte žiarovku;
❒zatvorte kryt B na rozptyľovacom tienidle;

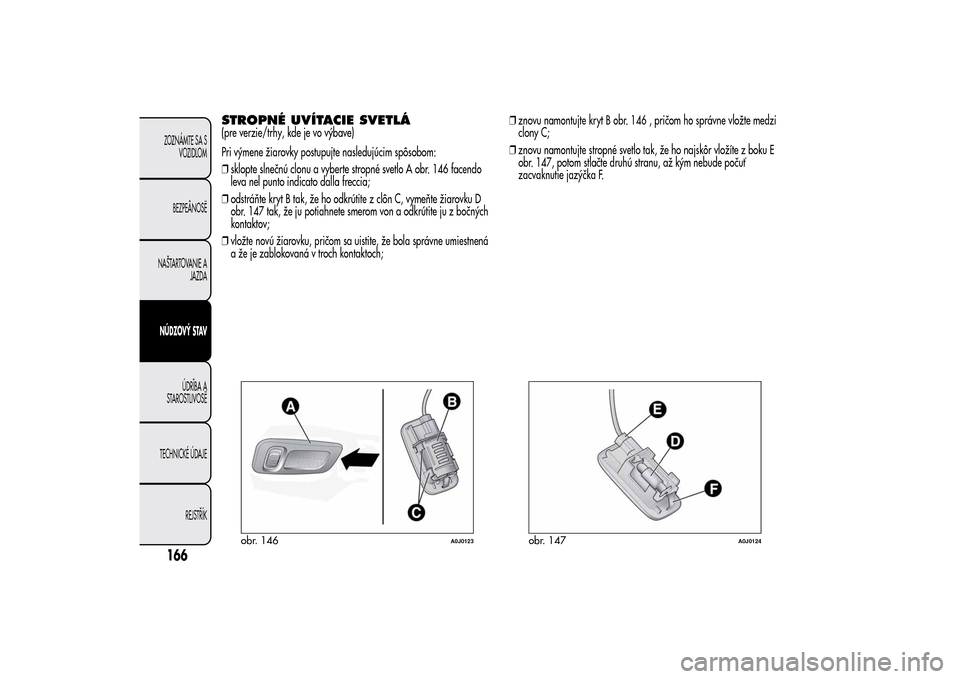

STROPNÉ UVÍTACIE SVETLÁ(pre verzie/trhy, kde je vo výbave)
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒sklopte slnečnú clonu a vyberte stropné svetlo A obr. 146 facendo
leva nel punto indicato dalla freccia;
❒odstráňte kryt B tak, že ho odkrútite z clôn C, vymeňte žiarovku D
obr. 147 tak, že ju potiahnete smerom von a odkrútite ju z bočných
kontaktov;
❒vložte novú žiarovku, pričom sa uistite, že bola správne umiestnená
a že je zablokovaná v troch kontaktoch;❒znovu namontujte kryt B obr. 146 , pričom ho správne vložte medzi
clony C;
❒znovu namontujte stropné svetlo tak, že ho najskôr vložíte z boku E
obr. 147, potom stlačte druhú stranu, až kým nebude počuť
zacvaknutie jazýčka F.
obr. 146
A0J0123
obr. 147
A0J0124
166ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

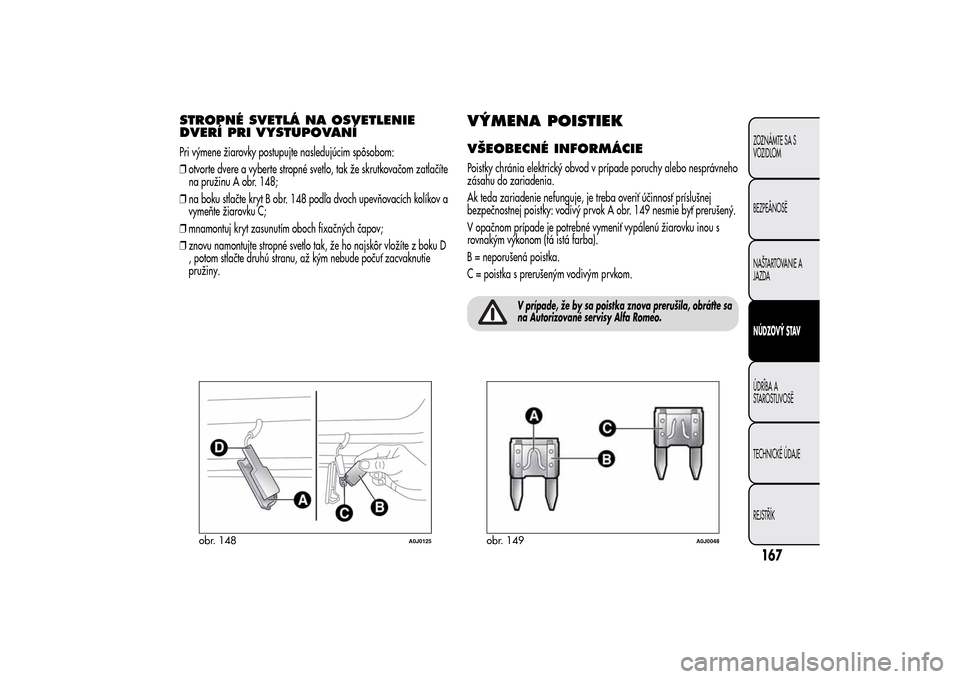

STROPNÉ SVETLÁ NA OSVETLENIE
DVERÍ PRI VYSTUPOVANÍPri výmene žiarovky postupujte nasledujúcim spôsobom:
❒otvorte dvere a vyberte stropné svetlo, tak že skrutkovačom zatlačíte
na pružinu A obr. 148;
❒na boku stlačte kryt B obr. 148 podľa dvoch upevňovacích kolíkov a
vymeňte žiarovku C;
❒mnamontuj kryt zasunutím oboch fixačných čapov;
❒znovu namontujte stropné svetlo tak, že ho najskôr vložíte z boku D
, potom stlačte druhú stranu, až kým nebude počuť zacvaknutie
pružiny.
VÝMENA POISTIEKVŠEOBECNÉ INFORMÁCIEPoistky chránia elektrický obvod v prípade poruchy alebo nesprávneho
zásahu do zariadenia.
Ak teda zariadenie nefunguje, je treba overiť účinnosť príslušnej
bezpečnostnej poistky: vodivý prvok A obr. 149 nesmie byť prerušený.
V opačnom prípade je potrebné vymeniť vypálenú žiarovku inou s
rovnakým výkonom (tá istá farba).
B = neporušená poistka.
C = poistka s prerušeným vodivým prvkom.
V prípade, že by sa poistka znova prerušila, obráťte sa
na Autorizované servisy Alfa Romeo.
obr. 148
A0J0125
obr. 149
A0J0048
167ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

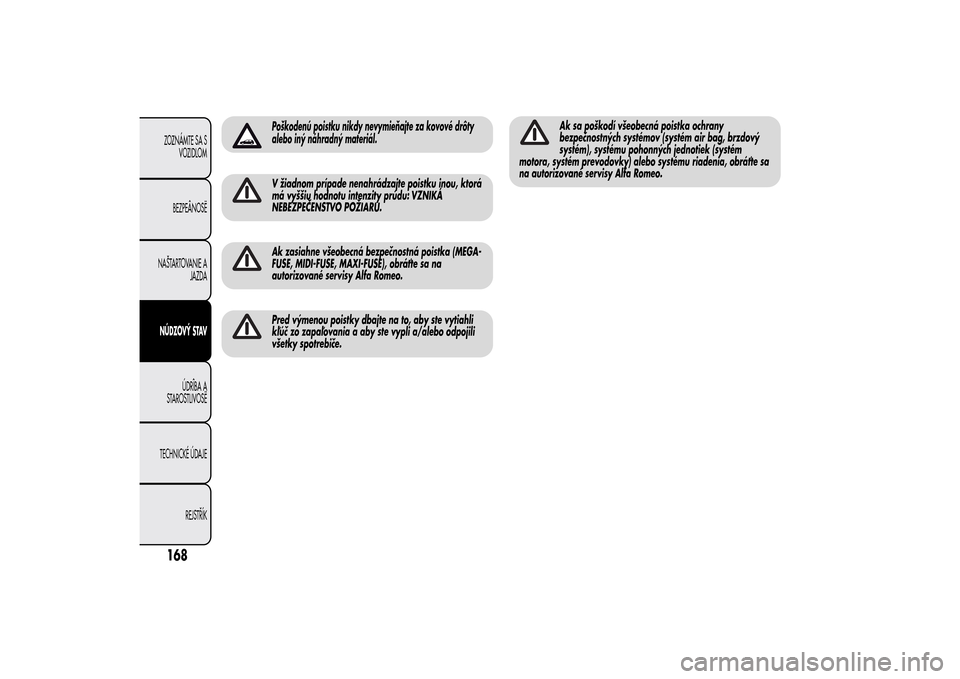

Poškodenú poistku nikdy nevymieňajte za kovové drôty
alebo iný náhradný materiál.V žiadnom prípade nenahrádzajte poistku inou, ktorá
má vyššiu hodnotu intenzity prúdu: VZNIKÁ
NEBEZPEČENSTVO POŽIARU.Ak zasiahne všeobecná bezpečnostná poistka (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE), obráťte sa na
autorizované servisy Alfa Romeo.Pred výmenou poistky dbajte na to, aby ste vytiahli
kľúč zo zapaľovania a aby ste vypli a/alebo odpojili
všetky spotrebiče.
Ak sa poškodí všeobecná poistka ochrany
bezpečnostných systémov (systém air bag, brzdový
systém), systému pohonných jednotiek (systém
motora, systém prevodovky) alebo systému riadenia, obráťte sa
na autorizované servisy Alfa Romeo.
168ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

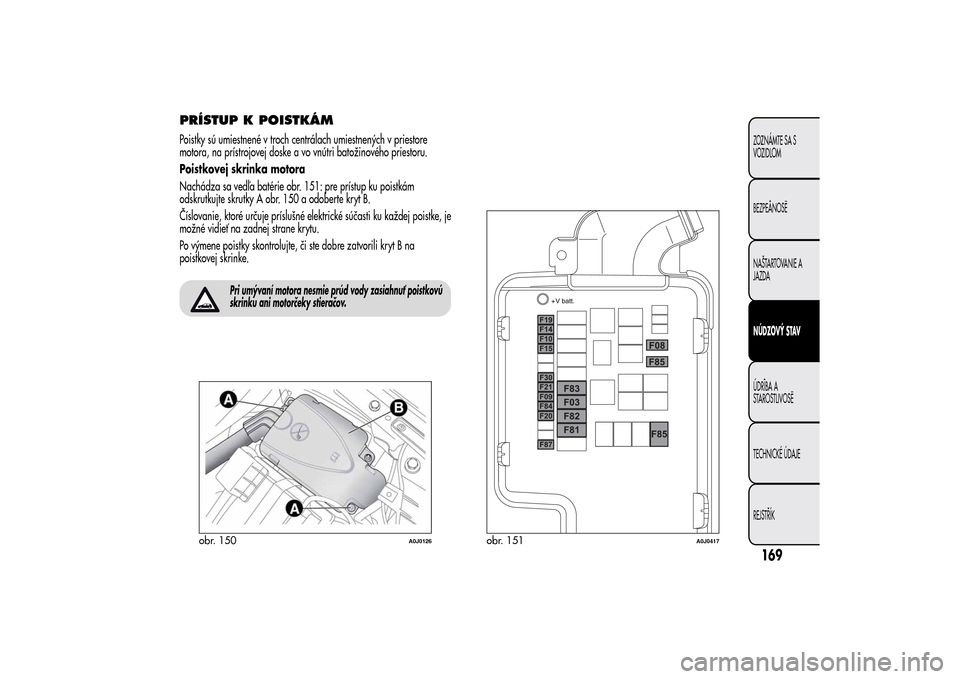

PRÍSTUP K POISTKÁMPoistky sú umiestnené v troch centrálach umiestnených v priestore
motora, na prístrojovej doske a vo vnútri batožinového priestoru.
Poistkovej skrinka motora
Nachádza sa vedľa batérie obr. 151: pre prístup ku poistkám
odskrutkujte skrutky A obr. 150 a odoberte kryt B.
Číslovanie, ktoré určuje príslušné elektrické súčasti ku každej poistke, je
možné vidieť na zadnej strane krytu.
Po výmene poistky skontrolujte, či ste dobre zatvorili kryt B na
poistkovej skrinke.
Pri umývaní motora nesmie prúd vody zasiahnuť poistkovú
skrinku ani motorčeky stieračov.
obr. 150
A0J0126
obr. 151
A0J0417
169ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

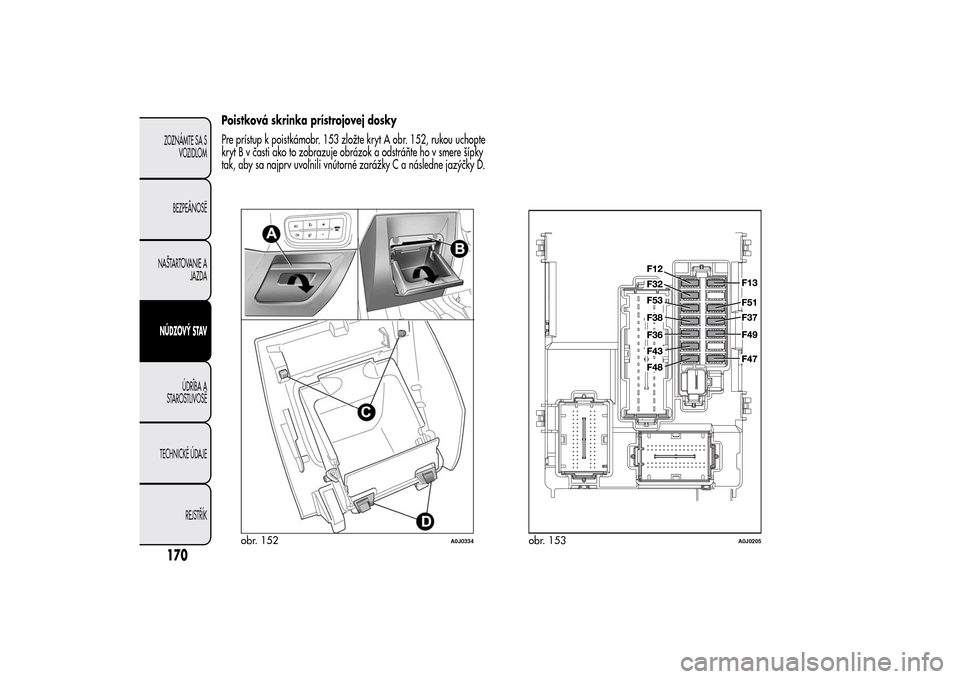

Poistková skrinka prístrojovej dosky
Pre prístup k poistkámobr. 153 zložte kryt A obr. 152, rukou uchopte
kryt B v časti ako to zobrazuje obrázok a odstráňte ho v smere šípky
tak, aby sa najprv uvoľnili vnútorné zarážky C a následne jazýčky D.
obr. 152
A0J0334
obr. 153
A0J0205
170ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

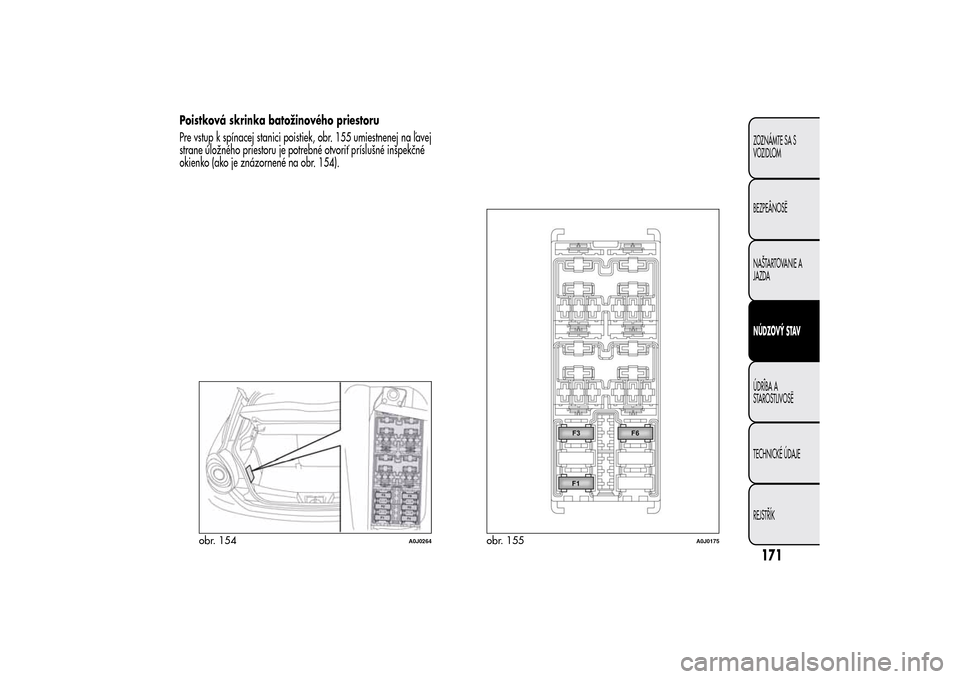

Poistková skrinka batožinového priestoru
Pre vstup k spínacej stanici poistiek, obr. 155 umiestnenej na ľavej
strane úložného priestoru je potrebné otvoriť príslušné inšpekčné
okienko (ako je znázornené na obr. 154).
obr. 154
A0J0264
obr. 155
A0J0175
171ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDANÚDZOVÝ STAVÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

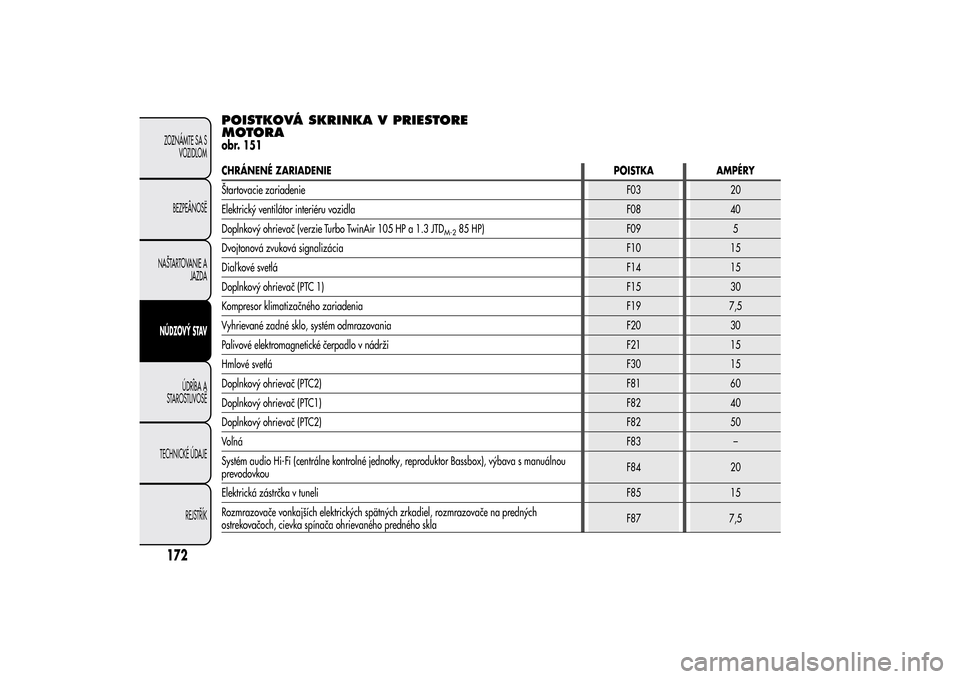

POISTKOVÁ SKRINKA V PRIESTORE
MOTORAobr. 151CHRÁNENÉ ZARIADENIEPOISTKA AMPÉRY
Štartovacie zariadenieF03 20
Elektrický ventilátor interiéru vozidla F08 40
Doplnkový ohrievač (verzie Turbo TwinAir 105 HP a 1.3 JTD
M-2
85 HP) F09 5
Dvojtonová zvuková signalizáciaF10 15
Diaľ kové svetláF14 15
Doplnkový ohrievač (PTC 1)F15 30
Kompresor klimatizačného zariadenia F19 7,5
Vyhrievané zadné sklo, systém odmrazovania F20 30
Palivové elektromagnetické čerpadlo v nádrži F21 15
Hmlové svetláF30 15
Doplnkový ohrievač (PTC2)F81 60
Doplnkový ohrievač (PTC1)F82 40
Doplnkový ohrievač (PTC2)F82 50
VoľnáF83 –
Systém audio Hi-Fi (centrálne kontrolné jednotky, reproduktor Bassbox), výbava s manuálnou
prevodovkouF84 20
Elektrická zástrčka v tuneliF85 15
Rozmrazovače vonkajších elektrických spätných zrkadiel, rozmrazovače na predných
ostrekovačoch, cievka spínača ohrievaného predného sklaF87 7,5
