2014 Alfa Romeo MiTo Handleiding (in Dutch)

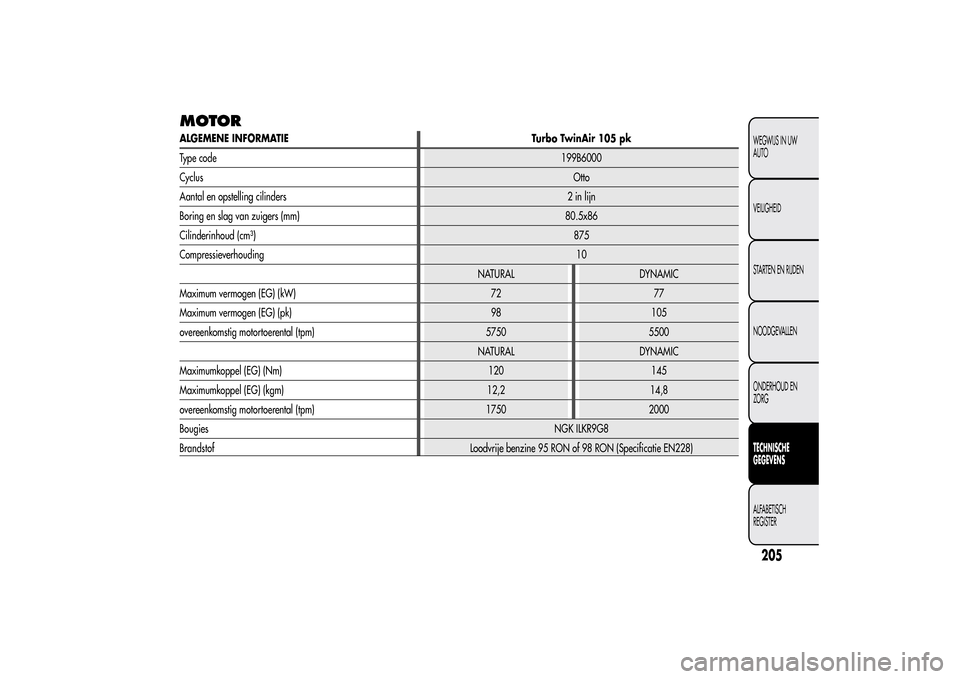

MOTORALGEMENE INFORMATIE Turbo TwinAir 105 pk
Type code199B6000
CyclusOtto
Aantal en opstelling cilinders 2 in lijn
Boring en slag van zuigers (mm) 80.5x86
Cilinderinhoud (cm³)875
Compressieverhouding10
NATURAL DYNAMIC
Maximum vermogen (EG) (kW) 72 77
Maximum vermogen (EG) (pk) 98 105
overeenkomstig motortoerental (tpm) 5750 5500
NATURAL DYNAMIC
Maximumkoppel (EG) (Nm) 120 145
Maximumkoppel (EG) (kgm) 12,2 14,8
overeenkomstig motortoerental (tpm) 1750 2000
BougiesNGK ILKR9G8
Brandstof Loodvrije benzine 95 RON of 98 RON (Specificatie EN228)
205WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

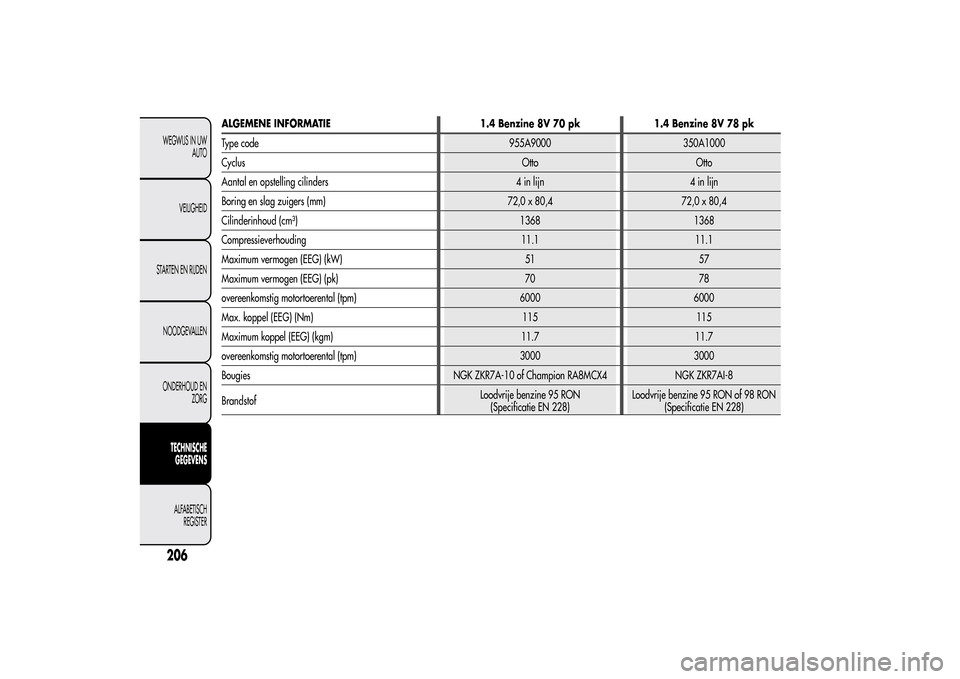

ALGEMENE INFORMATIE 1.4 Benzine 8V 70 pk 1.4 Benzine 8V 78 pk
Type code 955A9000 350A1000
Cyclus Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 72,0 x 80,4 72,0 x 80,4
Cilinderinhoud (cm³) 1368 1368
Compressieverhouding 11.1 11.1
Maximum vermogen (EEG) (kW) 51 57
Maximum vermogen (EEG) (pk) 70 78
overeenkomstig motortoerental (tpm) 6000 6000
Max. koppel (EEG) (Nm) 115 115
Maximum koppel (EEG) (kgm) 11.7 11.7
overeenkomstig motortoerental (tpm) 3000 3000
Bougies NGK ZKR7A-10 of Champion RA8MCX4 NGK ZKR7AI-8
BrandstofLoodvrije benzine 95 RON
(Specificatie EN 228)Loodvrije benzine 95 RON of 98 RON
(Specificatie EN 228)
206WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

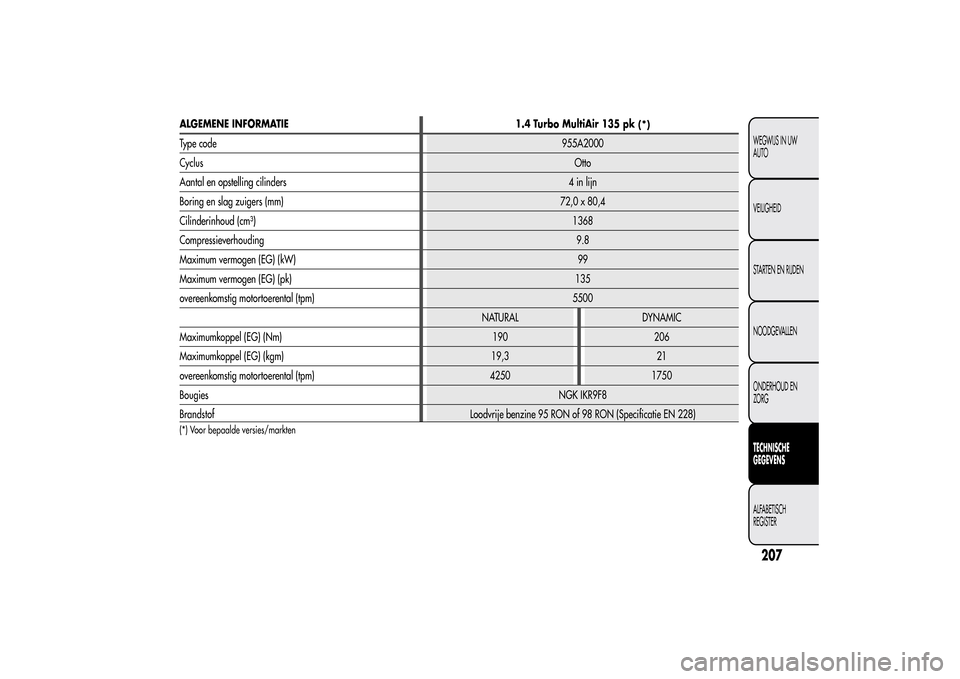

ALGEMENE INFORMATIE
1.4 Turbo MultiAir 135 pk
(*)
Type code955A2000
CyclusOtto
Aantal en opstelling cilinders4inlijn
Boring en slag zuigers (mm) 72,0 x 80,4
Cilinderinhoud (cm³)1368
Compressieverhouding9.8
Maximum vermogen (EG) (kW) 99
Maximum vermogen (EG) (pk)135
overeenkomstig motortoerental (tpm) 5500
NATURAL DYNAMIC
Maximumkoppel (EG) (Nm) 190 206
Maximumkoppel (EG) (kgm) 19,3 21
overeenkomstig motortoerental (tpm) 4250 1750
BougiesNGK IKR9F8
Brandstof Loodvrije benzine 95 RON of 98 RON (Specificatie EN 228)(*) Voor bepaalde versies/markten
207WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

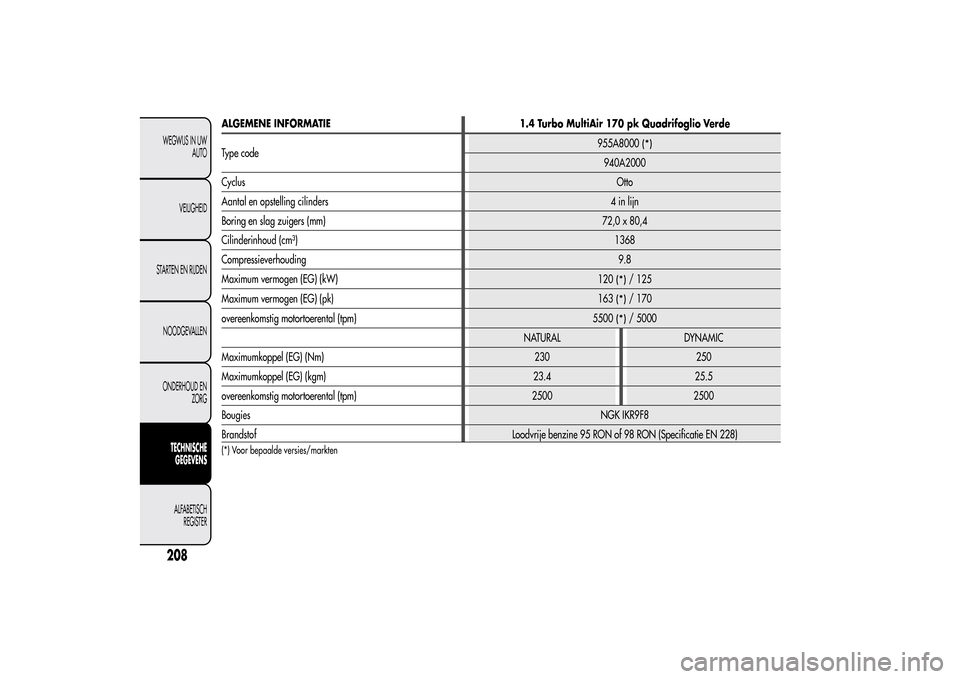

ALGEMENE INFORMATIE 1.4 Turbo MultiAir 170 pk Quadrifoglio Verde
Type code955A8000
(*)
940A2000
CyclusOtto
Aantal en opstelling cilinders4inlijn
Boring en slag zuigers (mm) 72,0 x 80,4
Cilinderinhoud (cm³)1368
Compressieverhouding9.8
Maximum vermogen (EG) (kW)
120
(*)
/ 125
Maximum vermogen (EG) (pk)
163
(*)
/ 170
overeenkomstig motortoerental (tpm)
5500
(*)
/ 5000
NATURAL DYNAMIC
Maximumkoppel (EG) (Nm) 230 250
Maximumkoppel (EG) (kgm) 23.4 25.5
overeenkomstig motortoerental (tpm) 2500 2500
BougiesNGK IKR9F8
Brandstof Loodvrije benzine 95 RON of 98 RON (Specificatie EN 228)
(*) Voor bepaalde versies/markten
208WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

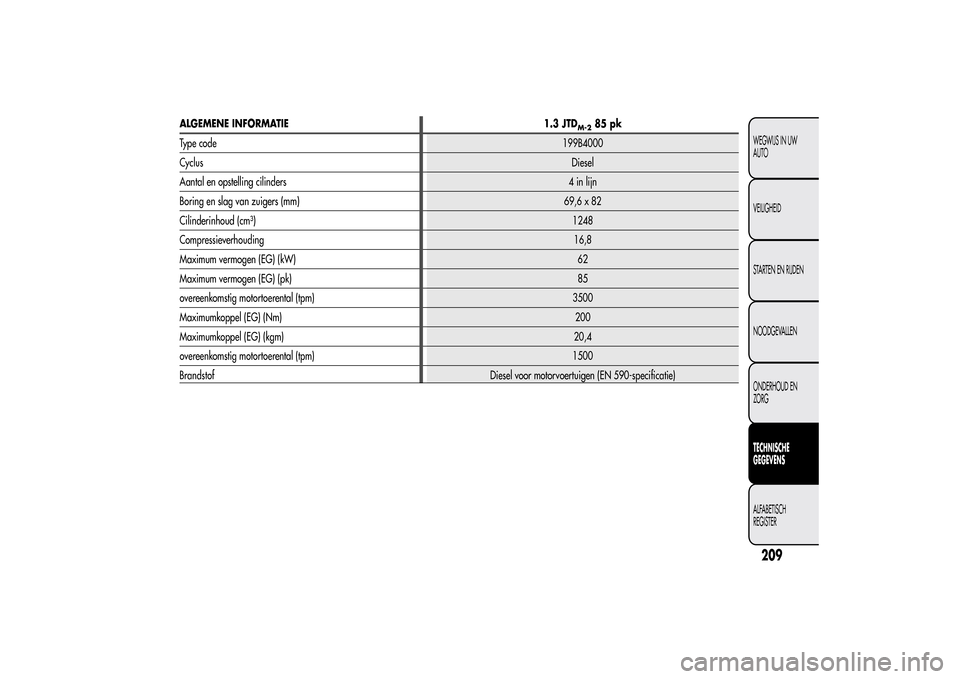

ALGEMENE INFORMATIE 1.3 JTD
M-2
85 pk
Type code199B4000
CyclusDiesel
Aantal en opstelling cilinders4inlijn
Boring en slag van zuigers (mm) 69,6 x 82
Cilinderinhoud (cm³)1248
Compressieverhouding16,8
Maximum vermogen (EG) (kW) 62
Maximum vermogen (EG) (pk)85
overeenkomstig motortoerental (tpm) 3500
Maximumkoppel (EG) (Nm)200
Maximumkoppel (EG) (kgm)20,4
overeenkomstig motortoerental (tpm) 1500
Brandstof Diesel voor motorvoertuigen (EN 590-specificatie)
209WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

ALGEMENE INFORMATIE
1.6 JTD
M115 pk
(*)
1.6 JTD
M120 pk
Type code 955A4000 955A3000
Cyclus Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 79,5 x 80,5 79,5 x 80,5
Cilinderinhoud (cm³) 1598 1598
Compressieverhouding 16,5 16,5
Maximum vermogen (EEG) (kW) 85 88
Maximum vermogen (EEG) (pk) 115 120
overeenkomstig motortoerental (tpm) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. koppel (EEG) (Nm) 260 300 280 320
Maximumkoppel (EG) (kgm) 26.5 30.6 28.6 32.6
overeenkomstig motortoerental (tpm) 1500 1500 1500 1750
Bougies – –
BrandstofDiesel voor motorvoertuigen
(EN 590-specificatie)Diesel voor motorvoertuigen
(EN 590-specificatie)
(*) Voor bepaalde uitvoeringen/markten
210WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

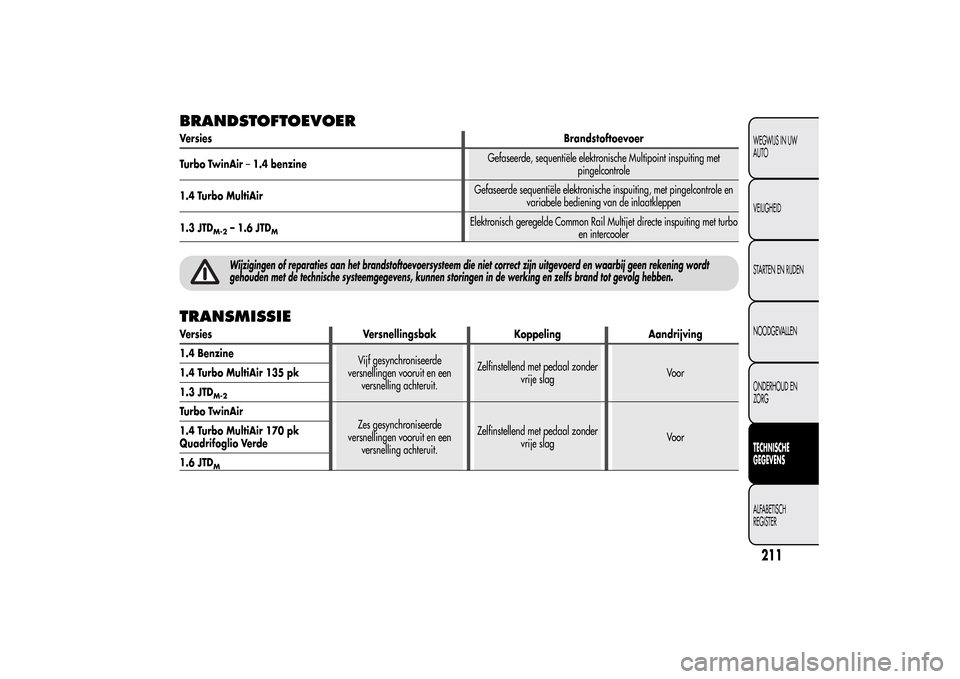

BRANDSTOFTOEVOERVersiesBrandstoftoevoer
Turbo TwinAir–1.4 benzineGefaseerde, sequentiële elektronische Multipoint inspuiting met
pingelcontrole
1.4 Turbo MultiAirGefaseerde sequentiële elektronische inspuiting, met pingelcontrole en
variabele bediening van de inlaatkleppen
1.3 JTD
M-2
– 1.6 JTD
M
Elektronisch geregelde Common Rail Multijet directe inspuiting met turbo
en intercooler
Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen rekening wordt
gehouden met de technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
TRANSMISSIEVersies Versnellingsbak Koppeling Aandrijving
1.4 Benzine
Vijf gesynchroniseerde
versnellingen vooruit en een
versnelling achteruit.Zelfinstellend met pedaal zonder
vrije slagVoor 1.4 Turbo MultiAir 135 pk
1.3 JTD
M-2
Turbo TwinAir
Zes gesynchroniseerde
versnellingen vooruit en een
versnelling achteruit.Zelfinstellend met pedaal zonder
vrije slagVoor 1.4 Turbo MultiAir 170 pk
Quadrifoglio Verde
1.6 JTD
M
211WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

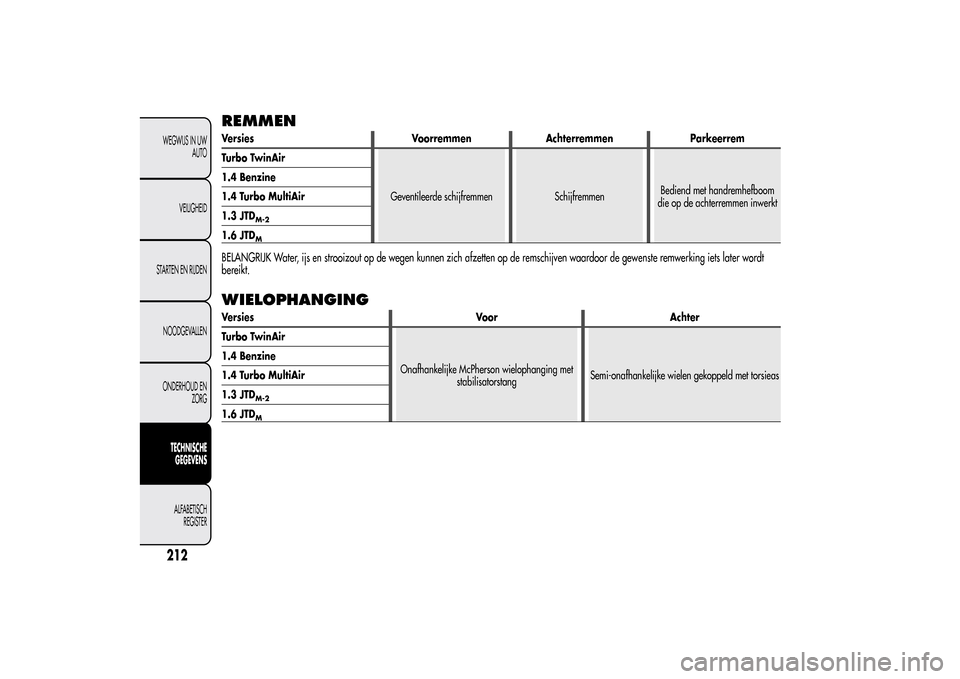

REMMENVersies Voorremmen Achterremmen Parkeerrem
Turbo TwinAir
Geventileerde schijfremmen SchijfremmenBediend met handremhefboom
die op de achterremmen inwerkt 1.4 Benzine
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTD
M
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de gewenste remwerking iets later wordt
bereikt.WIELOPHANGINGVersies Voor Achter
Turbo TwinAir
Onafhankelijke McPherson wielophanging met
stabilisatorstangSemi-onafhankelijke wielen gekoppeld met torsieas 1.4 Benzine
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTD
M
