2014 Alfa Romeo MiTo Handleiding (in Dutch)

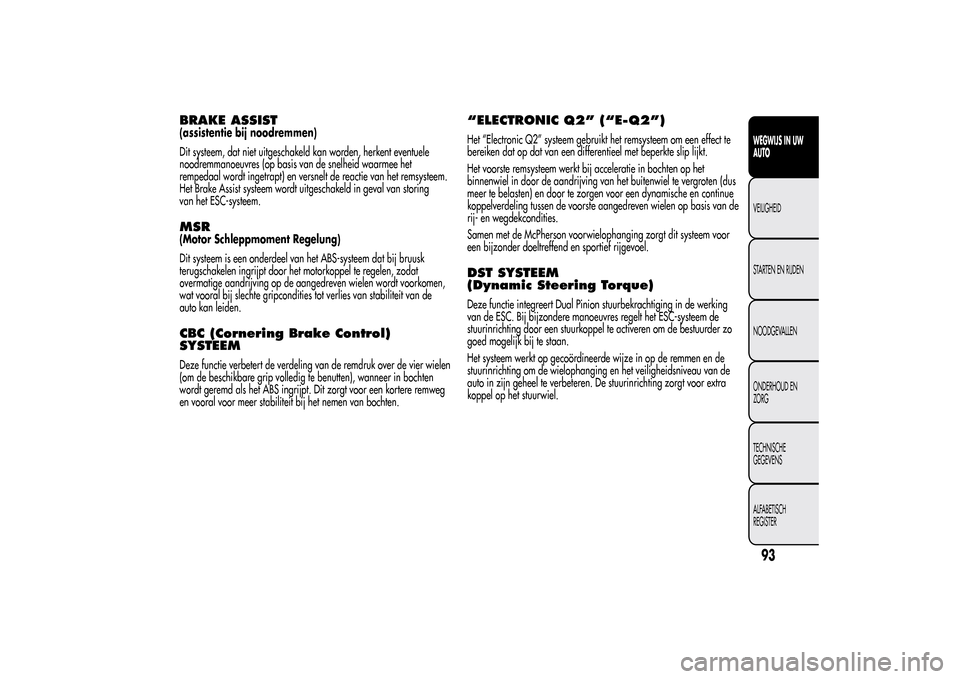

BRAKE ASSIST(assistentie bij noodremmen)
Dit systeem, dat niet uitgeschakeld kan worden, herkent eventuele
noodremmanoeuvres (op basis van de snelheid waarmee het
rempedaal wordt ingetrapt) en versnelt de reactie van het remsysteem.
Het Brake Assist systeem wordt uitgeschakeld in geval van storing
van het ESC-systeem.MSR(Motor Schleppmoment Regelung)
Dit systeem is een onderdeel van het ABS-systeem dat bij bruusk
terugschakelen ingrijpt door het motorkoppel te regelen, zodat
overmatige aandrijving op de aangedreven wielen wordt voorkomen,
wat vooral bij slechte gripcondities tot verlies van stabiliteit van de
auto kan leiden.CBC (Cornering Brake Control)
SYSTEEMDeze functie verbetert de verdeling van de remdruk over de vier wielen
(om de beschikbare grip volledig te benutten), wanneer in bochten
wordt geremd als het ABS ingrijpt. Dit zorgt voor een kortere remweg
en vooral voor meer stabiliteit bij het nemen van bochten.
“ELECTRONIC Q2” (“E-Q2”)Het “Electronic Q2” systeem gebruikt het remsysteem om een effect te
bereiken dat op dat van een differentieel met beperkte slip lijkt.
Het voorste remsysteem werkt bij acceleratie in bochten op het
binnenwiel in door de aandrijving van het buitenwiel te vergroten (dus
meer te belasten) en door te zorgen voor een dynamische en continue
koppelverdeling tussen de voorste aangedreven wielen op basis van de
rij- en wegdekcondities.
Samen met de McPherson voorwielophanging zorgt dit systeem voor
een bijzonder doeltreffend en sportief rijgevoel.DST SYSTEEM
(Dynamic Steering Torque)Deze functie integreert Dual Pinion stuurbekrachtiging in de werking
van de ESC. Bij bijzondere manoeuvres regelt het ESC-systeem de
stuurinrichting door een stuurkoppel te activeren om de bestuurder zo
goed mogelijk bij te staan.
Het systeem werkt op gecoördineerde wijze in op de remmen en de
stuurinrichting om de wielophanging en het veiligheidsniveau van de
auto in zijn geheel te verbeteren. De stuurinrichting zorgt voor extra
koppel op het stuurwiel.
93WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

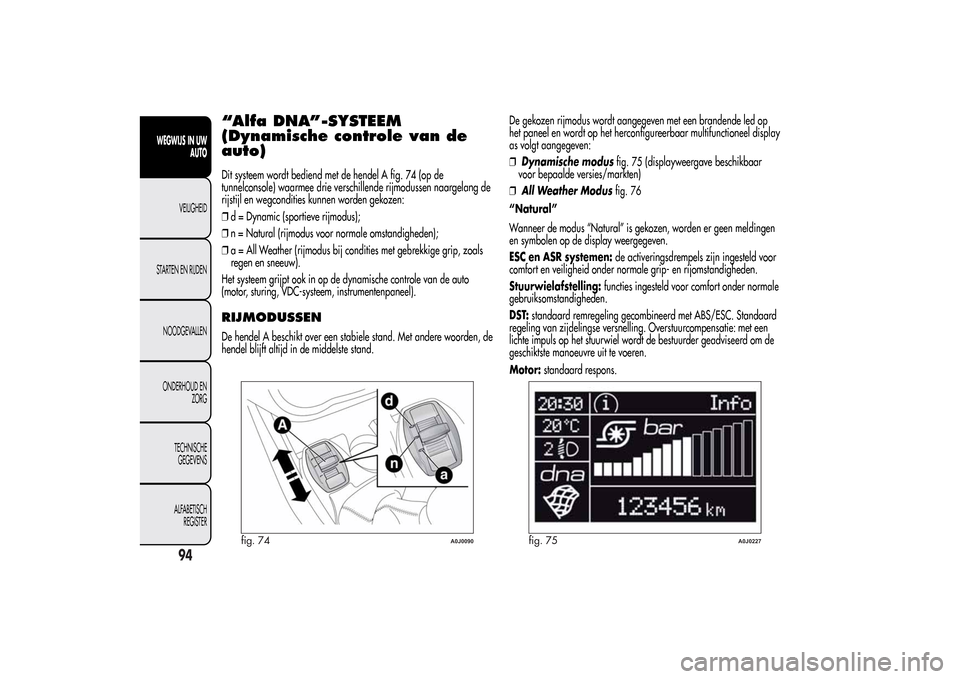

“Alfa DNA”-SYSTEEM
(Dynamische controle van de
auto)Dit systeem wordt bediend met de hendel A fig. 74 (op de
tunnelconsole) waarmee drie verschillende rijmodussen naargelang de
rijstijl en wegcondities kunnen worden gekozen:
❒d = Dynamic (sportieve rijmodus);
❒n = Natural (rijmodus voor normale omstandigheden);
❒a = All Weather (rijmodus bij condities met gebrekkige grip, zoals
regen en sneeuw).
Het systeem grijpt ook in op de dynamische controle van de auto
(motor, sturing, VDC-systeem, instrumentenpaneel).RIJMODUSSENDe hendel A beschikt over een stabiele stand. Met andere woorden, de
hendel blijft altijd in de middelste stand.De gekozen rijmodus wordt aangegeven met een brandende led op
het paneel en wordt op het herconfigureerbaar multifunctioneel display
as volgt aangegeven:
❒Dynamische modusfig. 75 (displayweergave beschikbaar
voor bepaalde versies/markten)
❒All Weather Modusfig. 76
“Natural”
Wanneer de modus “Natural” is gekozen, worden er geen meldingen
en symbolen op de display weergegeven.
ESC en ASR systemen:de activeringsdrempels zijn ingesteld voor
comfort en veiligheid onder normale grip- en rijomstandigheden.
Stuurwielafstelling:functies ingesteld voor comfort onder normale
gebruiksomstandigheden.
DST:standaard remregeling gecombineerd met ABS/ESC. Standaard
regeling van zijdelingse versnelling. Overstuurcompensatie: met een
lichte impuls op het stuurwiel wordt de bestuurder geadviseerd om de
geschiktste manoeuvre uit te voeren.
fig. 74
A0J0090
fig. 75
A0J0227
94
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Motor:standaard respons.

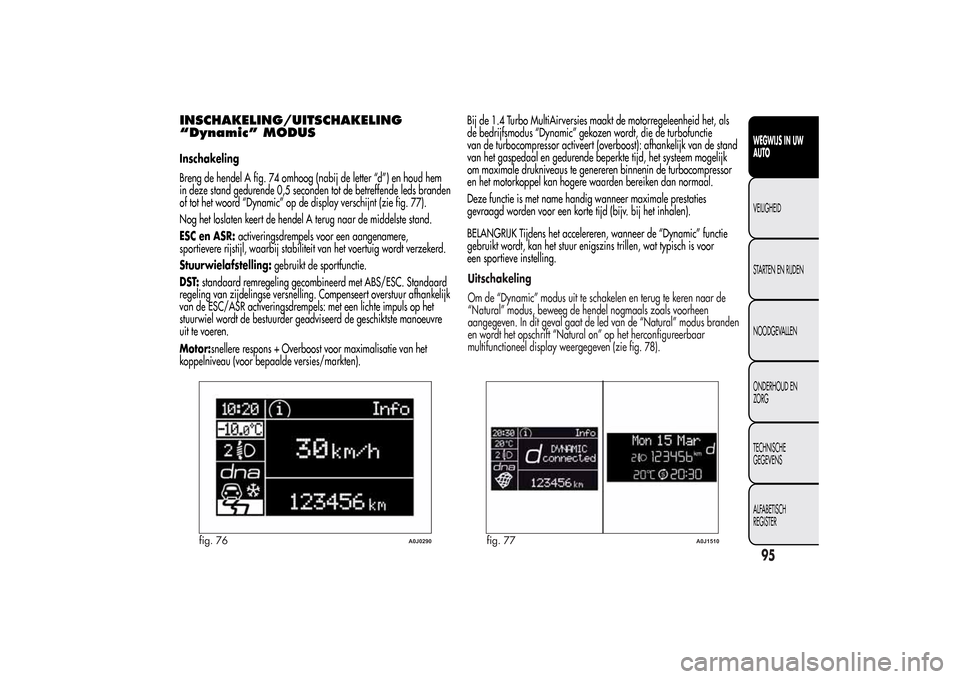

INSCHAKELING/UITSCHAKELING
“Dynamic” MODUSInschakeling
Breng de hendel A fig. 74 omhoog (nabij de letter “d”) en houd hem
in deze stand gedurende 0,5 seconden tot de betreffende leds branden
of tot het woord “Dynamic” op de display verschijnt (zie fig. 77).
Nog het loslaten keert de hendel A terug naar de middelste stand.
ESC en ASR:activeringsdrempels voor een aangenamere,
sportievere rijstijl, waarbij stabiliteit van het voertuig wordt verzekerd.
Stuurwielafstelling:gebruikt de sportfunctie.
DST:standaard remregeling gecombineerd met ABS/ESC. Standaard
regeling van zijdelingse versnelling. Compenseert overstuur afhankelijk
van de ESC/ASR activeringsdrempels: met een lichte impuls op het
stuurwiel wordt de bestuurder geadviseerd de geschiktste manoeuvre
uit te voeren.
Motor:snellere respons + Overboost voor maximalisatie van het
koppelniveau (voor bepaalde versies/markten).Bij de 1.4 Turbo MultiAirversies maakt de motorregeleenheid het, als
de bedrijfsmodus “Dynamic” gekozen wordt, die de turbofunctie
van de turbocompressor activeert (overboost): afhankelijk van de stand
van het gaspedaal en gedurende beperkte tijd, het systeem mogelijk
om maximale drukniveaus te genereren binnenin de turbocompressor
en het motorkoppel kan hogere waarden bereiken dan normaal.
Deze functie is met name handig wanneer maximale prestaties
gevraagd worden voor een korte tijd (bijv. bij het inhalen).
BELANGRIJK Tijdens het accelereren, wanneer de “Dynamic” functie
gebruikt wordt, kan het stuur enigszins trillen, wat typisch is voor
een sportieve instelling.
fig. 76
A0J0290
fig. 77
A0J1510
95WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Uitschakeling
Om de “Dynamic” modus uit te schakelen en terug te keren naar de
“Natural” modus, beweeg de hendel nogmaals zoals voorheen
aangegeven. In dit geval gaat de led van de “Natural” modus branden
en wordt het opschrift “Natural on” op het herconfigureerbaar
multifunctioneel display weergegeven (zie fig. 78).

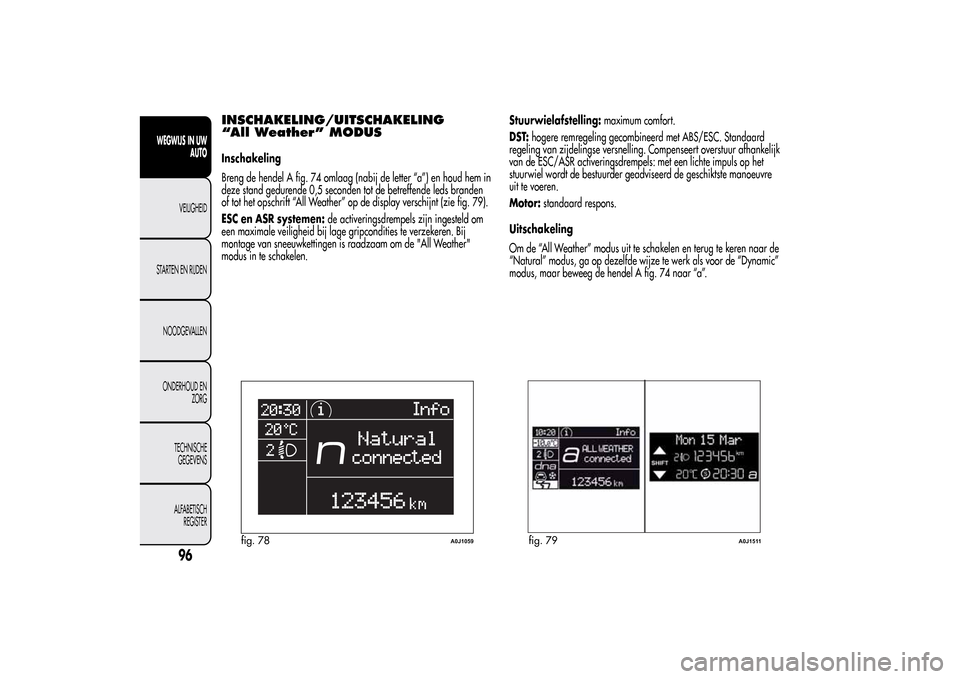

INSCHAKELING/UITSCHAKELING
“All Weather” MODUSInschakeling
Breng de hendel A fig. 74 omlaag (nabij de letter “a”) en houd hem in
deze stand gedurende 0,5 seconden tot de betreffende leds branden
of tot het opschrift “All Weather” op de display verschijnt (zie fig. 79).
ESC en ASR systemen:de activeringsdrempels zijn ingesteld om
een maximale veiligheid bij lage gripcondities te verzekeren. Bij
montage van sneeuwkettingen is raadzaam om de "All Weather"
modus in te schakelen.Stuurwielafstelling:maximum comfort.
DST:hogere remregeling gecombineerd met ABS/ESC. Standaard
regeling van zijdelingse versnelling. Compenseert overstuur afhankelijk
van de ESC/ASR activeringsdrempels: met een lichte impuls op het
stuurwiel wordt de bestuurder geadviseerd de geschiktste manoeuvre
uit te voeren.
Motor:standaard respons.
Uitschakeling
Om de “All Weather” modus uit te schakelen en terug te keren naar de
“Natural” modus, ga op dezelfde wijze te werk als voor de “Dynamic”
modus, maar beweeg de hendel A fig. 74 naar “a”.
fig. 78
A0J1059
fig. 79
A0J1511
96
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

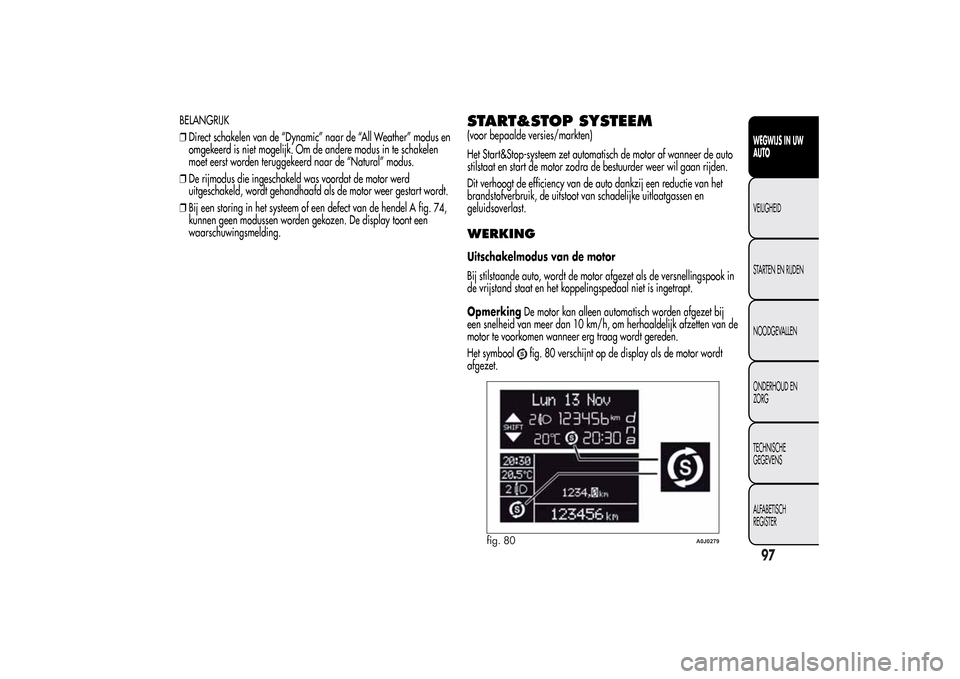

BELANGRIJK
❒Direct schakelen van de “Dynamic” naar de “All Weather” modus en
omgekeerd is niet mogelijk. Om de andere modus in te schakelen
moet eerst worden teruggekeerd naar de “Natural” modus.
❒De rijmodus die ingeschakeld was voordat de motor werd
uitgeschakeld, wordt gehandhaafd als de motor weer gestart wordt.
❒Bij een storing in het systeem of een defect van de hendel A fig. 74,
kunnen geen modussen worden gekozen. De display toont een
waarschuwingsmelding.
START&STOP SYSTEEM(voor bepaalde versies/markten)
Het Start&Stop-systeem zet automatisch de motor af wanneer de auto
stilstaat en start de motor zodra de bestuurder weer wil gaan rijden.
Dit verhoogt de efficiency van de auto dankzij een reductie van het
brandstofverbruik, de uitstoot van schadelijke uitlaatgassen en
geluidsoverlast.WERKINGUitschakelmodus van de motor
Bij stilstaande auto, wordt de motor afgezet als de versnellingspook in
de vrijstand staat en het koppelingspedaal niet is ingetrapt.
OpmerkingDe motor kan alleen automatisch worden afgezet bij
een snelheid van meer dan 10 km/h, om herhaaldelijk afzetten van de
motor te voorkomen wanneer erg traag wordt gereden.
Het symbool
fig. 80 verschijnt op de display als de motor wordt
afgezet.
fig. 80
A0J0279
97WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

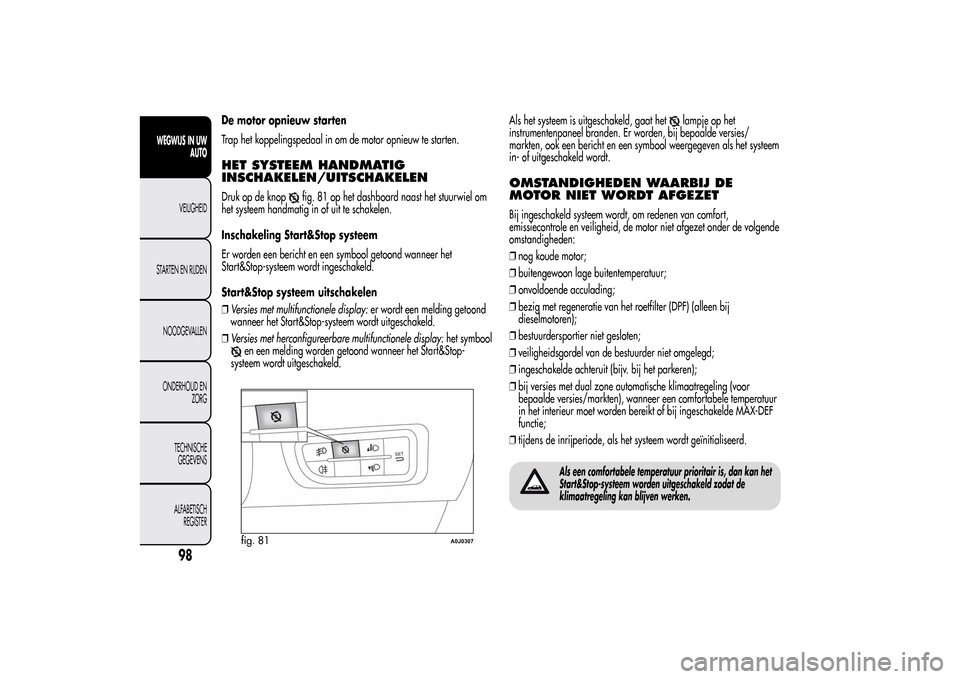

De motor opnieuw starten
Trap het koppelingspedaal in om de motor opnieuw te starten.HET SYSTEEM HANDMATIG
INSCHAKELEN/UITSCHAKELENDruk op de knop
fig. 81 op het dashboard naast het stuurwiel om
het systeem handmatig in of uit te schakelen.
Inschakeling Start&Stop systeem
Er worden een bericht en een symbool getoond wanneer het
Start&Stop-systeem wordt ingeschakeld.
Start&Stop systeem uitschakelen
❒Versies met multifunctionele display:er wordt een melding getoond
wanneer het Start&Stop-systeem wordt uitgeschakeld.
❒Versies met herconfigureerbare multifunctionele display:het symbool
en een melding worden getoond wanneer het Start&Stop-
systeem wordt uitgeschakeld.Als het systeem is uitgeschakeld, gaat het
lampje op het
instrumentenpaneel branden. Er worden, bij bepaalde versies/
markten, ook een bericht en een symbool weergegeven als het systeem
in- of uitgeschakeld wordt.
OMSTANDIGHEDEN WAARBIJ DE
MOTOR NIET WORDT AFGEZETBij ingeschakeld systeem wordt, om redenen van comfort,
emissiecontrole en veiligheid, de motor niet afgezet onder de volgende
omstandigheden:
❒nog koude motor;
❒buitengewoon lage buitentemperatuur;
❒onvoldoende acculading;
❒bezig met regeneratie van het roetfilter (DPF) (alleen bij
dieselmotoren);
❒bestuurdersportier niet gesloten;
❒veiligheidsgordel van de bestuurder niet omgelegd;
❒ingeschakelde achteruit (bijv. bij het parkeren);
❒bij versies met dual zone automatische klimaatregeling (voor
bepaalde versies/markten), wanneer een comfortabele temperatuur
in het interieur moet worden bereikt of bij ingeschakelde MAX-DEF
functie;
❒tijdens de inrijperiode, als het systeem wordt geïnitialiseerd.
Als een comfortabele temperatuur prioritair is, dan kan het
Start&Stop-systeem worden uitgeschakeld zodat de
klimaatregeling kan blijven werken.
fig. 81
A0J0307
98
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

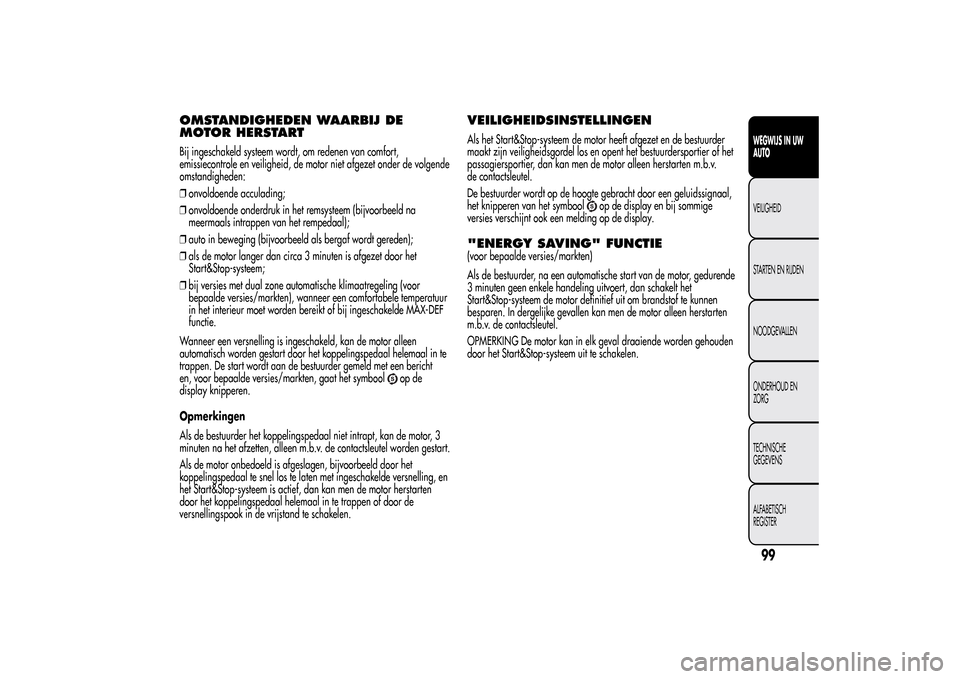

OMSTANDIGHEDEN WAARBIJ DE
MOTOR HERSTARTBij ingeschakeld systeem wordt, om redenen van comfort,
emissiecontrole en veiligheid, de motor niet afgezet onder de volgende
omstandigheden:
❒onvoldoende acculading;
❒onvoldoende onderdruk in het remsysteem (bijvoorbeeld na
meermaals intrappen van het rempedaal);
❒auto in beweging (bijvoorbeeld als bergaf wordt gereden);
❒als de motor langer dan circa 3 minuten is afgezet door het
Start&Stop-systeem;
❒bij versies met dual zone automatische klimaatregeling (voor
bepaalde versies/markten), wanneer een comfortabele temperatuur
in het interieur moet worden bereikt of bij ingeschakelde MAX-DEF
functie.
Wanneer een versnelling is ingeschakeld, kan de motor alleen
automatisch worden gestart door het koppelingspedaal helemaal in te
trappen. De start wordt aan de bestuurder gemeld met een bericht
en, voor bepaalde versies/markten, gaat het symbool
op de
display knipperen.
Opmerkingen
Als de bestuurder het koppelingspedaal niet intrapt, kan de motor, 3
minuten na het afzetten, alleen m.b.v. de contactsleutel worden gestart.
Als de motor onbedoeld is afgeslagen, bijvoorbeeld door het
koppelingspedaal te snel los te laten met ingeschakelde versnelling, en
het Start&Stop-systeem is actief, dan kan men de motor herstarten
door het koppelingspedaal helemaal in te trappen of door de
versnellingspook in de vrijstand te schakelen.
VEILIGHEIDSINSTELLINGENAls het Start&Stop-systeem de motor heeft afgezet en de bestuurder
maakt zijn veiligheidsgordel los en opent het bestuurdersportier of het
passagiersportier, dan kan men de motor alleen herstarten m.b.v.
de contactsleutel.
De bestuurder wordt op de hoogte gebracht door een geluidssignaal,
het knipperen van het symbool
op de display en bij sommige
versies verschijnt ook een melding op de display.
"ENERGY SAVING" FUNCTIE(voor bepaalde versies/markten)
Als de bestuurder, na een automatische start van de motor, gedurende
3 minuten geen enkele handeling uitvoert, dan schakelt het
Start&Stop-systeem de motor definitief uit om brandstof te kunnen
besparen. In dergelijke gevallen kan men de motor alleen herstarten
m.b.v. de contactsleutel.
OPMERKING De motor kan in elk geval draaiende worden gehouden
door het Start&Stop-systeem uit te schakelen.
99WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

ONREGELMATIGE WERKINGIndien zich een storing voordoet, wordt het Start&Stopsysteem
uitgeschakeld.
De bestuurder wordt op de hoogte gebracht van de storing door het
aangaan van het
lampje op het instrumentenpaneel en, voor
bepaalde versies/markten, een bericht en symbool op het display.
Raapleeg in zo'n geval het Alfa Romeo Servicenetwerk.
LANGDURIGE STILSTAND VAN DE AUTOAls de auto enige tijd niet gebruikt wordt (of als de accu wordt
vervangen), moet speciale aandacht besteed worden aan het
loskoppelen van de stroomvoorziening van de accu.
Ga als volgt te werk: druk op de knop A fig. 82 om de stekker B van
de accusensor C (op de minpool van de accu) los te koppelen.
Neem steeds contact op met het Alfa Romeo
Servicenetwerk om de accu te laten vervangen.
Vervang de accu door een exemplaar van hetzelfde
type (HEAVY DUTY) en met identieke specificaties.
BELANGRIJK Wacht, nadat de contactsleutel naar STOP is gedraaid,
minstens 1 minuut alvorens de elektrische voeding naar de accu los
te koppelen.
fig. 82
A0J0379
100WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
