2014 Alfa Romeo MiTo Handleiding (in Dutch)

Page 161 of 280

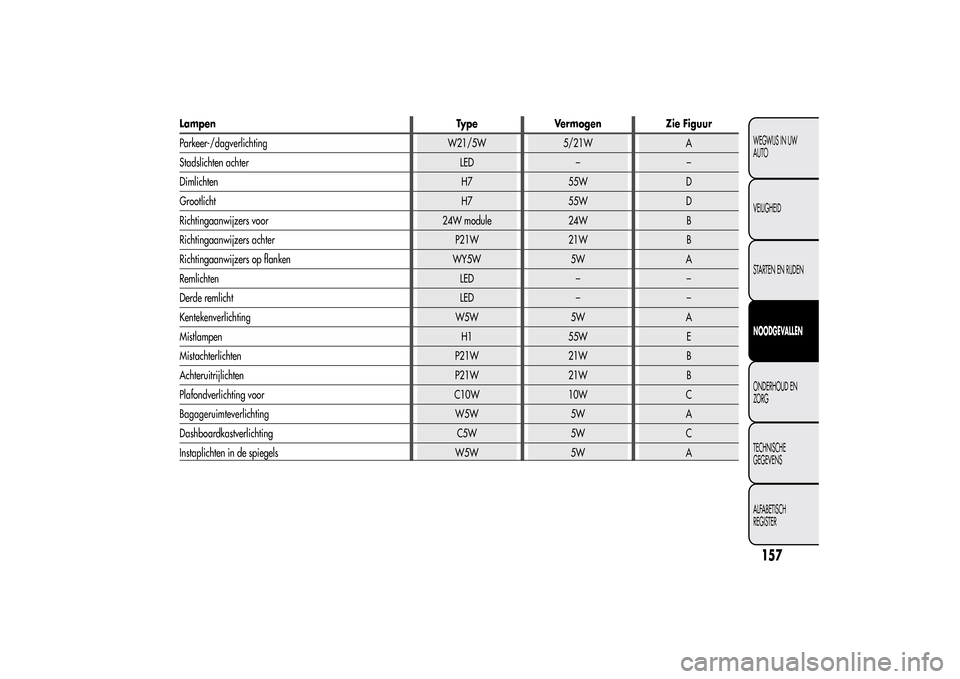

Alfa Romeo MiTo 2014  Handleiding (in Dutch) Lampen Type Vermogen Zie Figuur
Parkeer-/dagverlichting W21/5W 5/21W A
Stadslichten achter LED – –
Dimlichten H7 55W D
Grootlicht H7 55W D
Richtingaanwijzers voor 24W module 24W B
Richtingaanwijze

Page 162 of 280

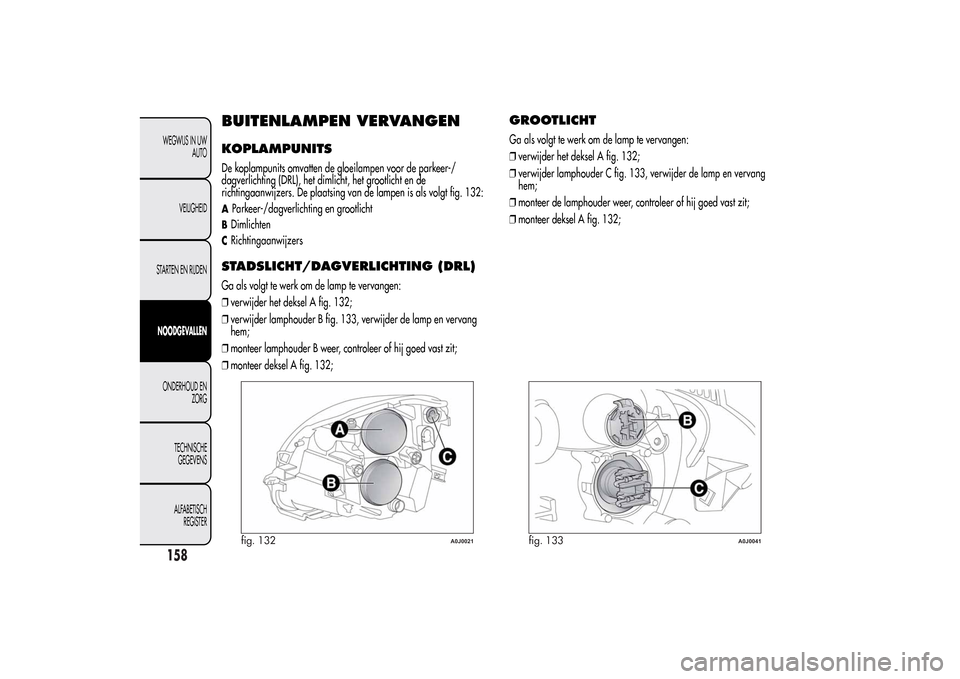

Alfa Romeo MiTo 2014  Handleiding (in Dutch) BUITENLAMPEN VERVANGENKOPLAMPUNITSDe koplampunits omvatten de gloeilampen voor de parkeer-/
dagverlichting (DRL), het dimlicht, het grootlicht en de
richtingaanwijzers. De plaatsing van de lampen is a

Page 163 of 280

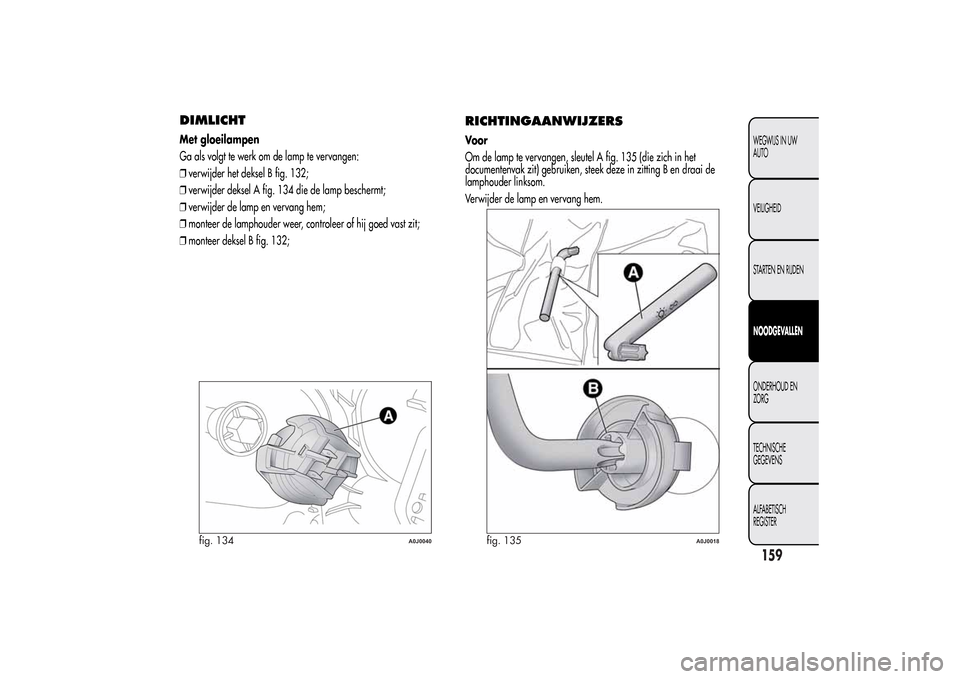

Alfa Romeo MiTo 2014  Handleiding (in Dutch) DIMLICHTMet gloeilampen
Ga als volgt te werk om de lamp te vervangen:
❒verwijder het deksel B fig. 132;
❒verwijder deksel A fig. 134 die de lamp beschermt;
❒verwijder de lamp en vervang hem;
❒

Page 164 of 280

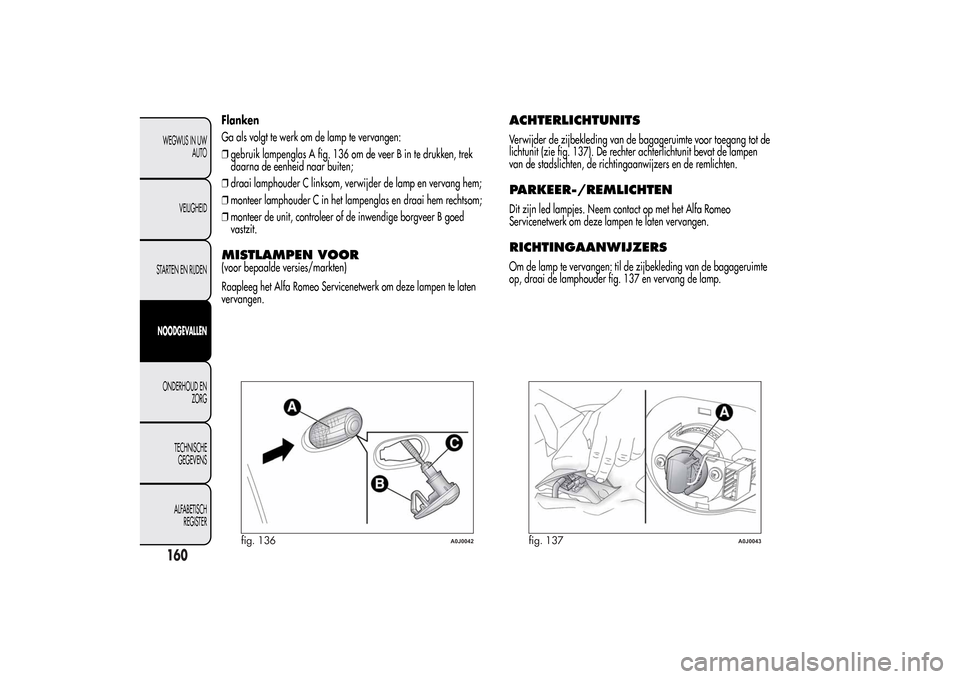

Alfa Romeo MiTo 2014  Handleiding (in Dutch) Flanken
Ga als volgt te werk om de lamp te vervangen:
❒gebruik lampenglas A fig. 136 om de veer B in te drukken, trek
daarna de eenheid naar buiten;
❒draai lamphouder C linksom, verwijder de lamp

Page 165 of 280

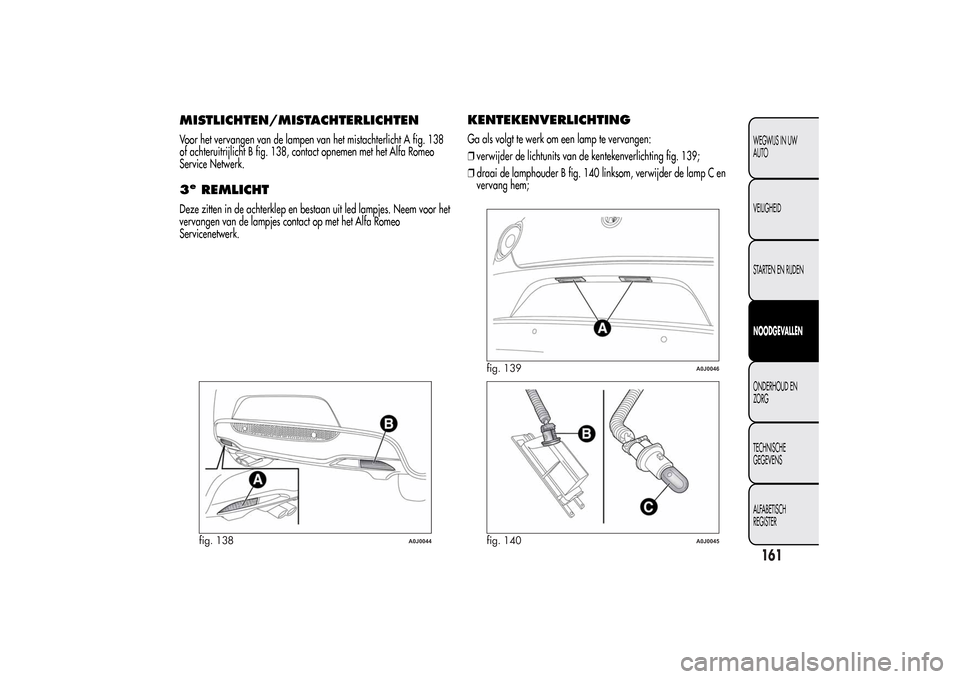

Alfa Romeo MiTo 2014  Handleiding (in Dutch) MISTLICHTEN/MISTACHTERLICHTENVoor het vervangen van de lampen van het mistachterlicht A fig. 138
of achteruitrijlicht B fig. 138, contact opnemen met het Alfa Romeo
Service Netwerk.3e
REMLICHT
Deze zi

Page 166 of 280

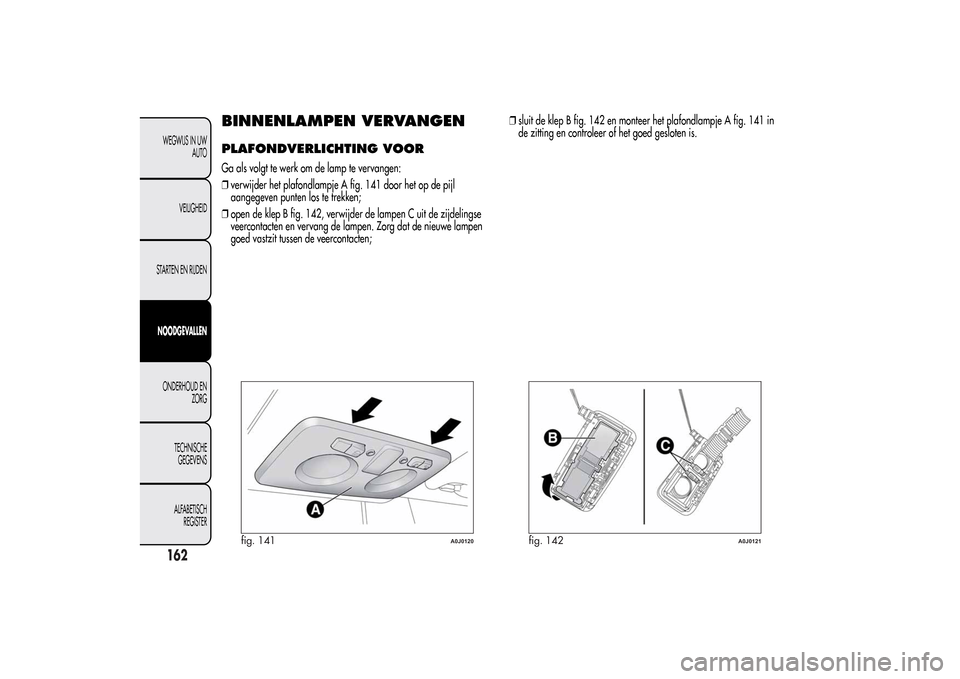

Alfa Romeo MiTo 2014  Handleiding (in Dutch) BINNENLAMPEN VERVANGENPLAFONDVERLICHTING VOORGa als volgt te werk om de lamp te vervangen:
❒verwijder het plafondlampje A fig. 141 door het op de pijl
aangegeven punten los te trekken;
❒open de kl

Page 167 of 280

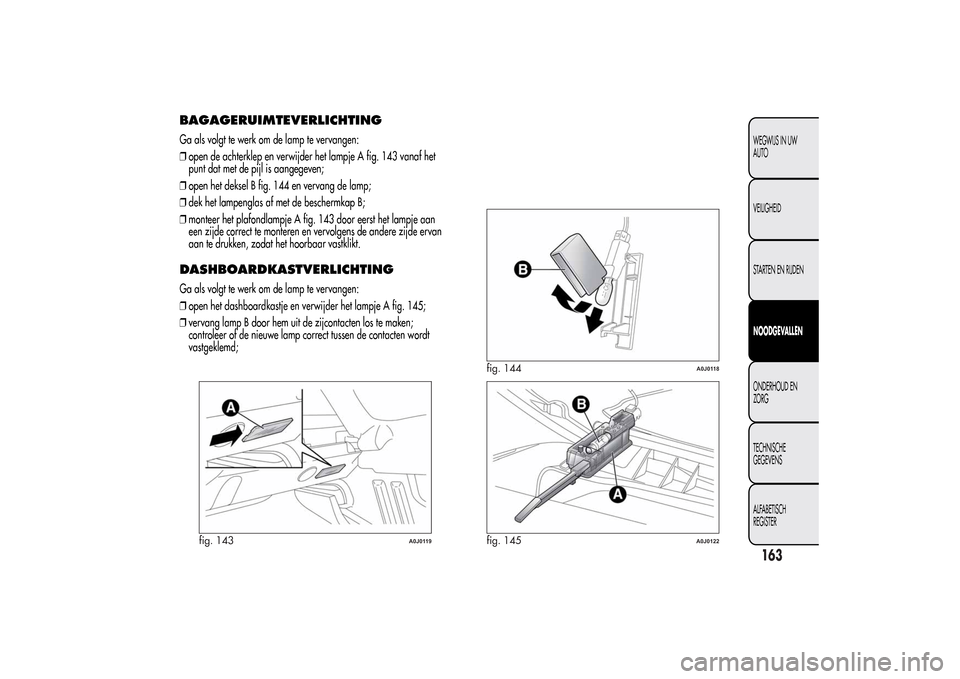

Alfa Romeo MiTo 2014  Handleiding (in Dutch) BAGAGERUIMTEVERLICHTINGGa als volgt te werk om de lamp te vervangen:
❒open de achterklep en verwijder het lampje A fig. 143 vanaf het
punt dat met de pijl is aangegeven;
❒open het deksel B fig. 14

Page 168 of 280

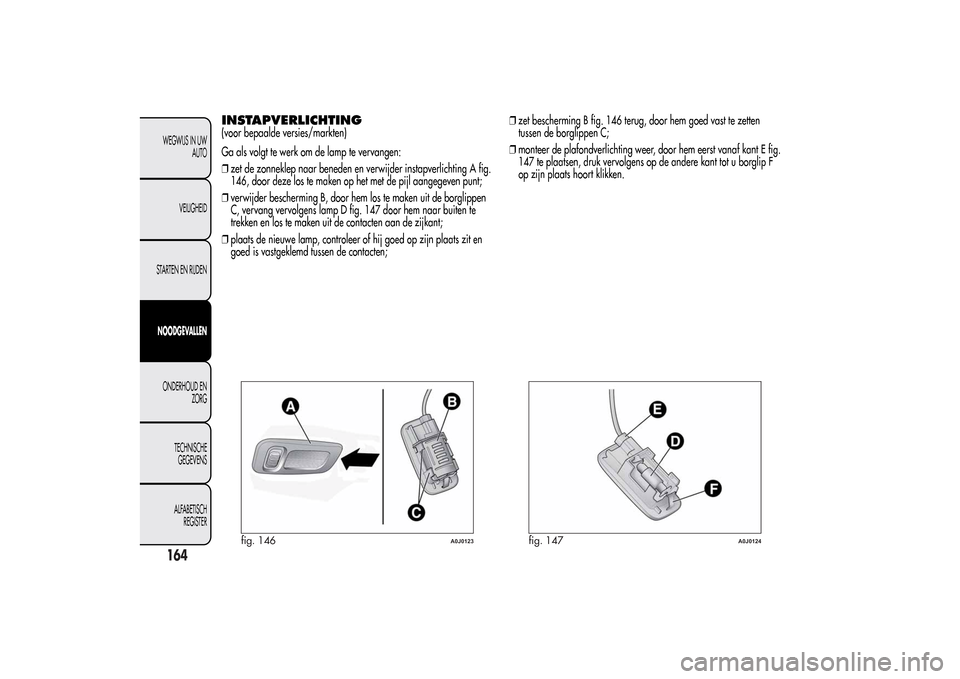

Alfa Romeo MiTo 2014  Handleiding (in Dutch) INSTAPVERLICHTING(voor bepaalde versies/markten)
Ga als volgt te werk om de lamp te vervangen:
❒zet de zonneklep naar beneden en verwijder instapverlichting A fig.
146, door deze los te maken op het
