INSTAPLICHTEN IN DE SPIEGELSGa als volgt te werk om de lamp te vervangen:
❒open het portier en verwijder de plafondverlichting door op clip A
fig. 148 te duwen met een schroevendraaier;
❒druk op de zijkanten van bescherming B fig. 148 naast de twee
bevestigingspennen en vervang lamp C;
❒zet de bescherming terug, zet hem vast met de twee
bevestigingspennen;
❒monteer de plafondverlichting weer, door hem eerst vanaf kant D te
plaatsen, druk vervolgens op de andere kant tot u borglip F op zijn
plaats hoort klikken.
ZEKERINGEN VERVANGENALGEMENE INFORMATIEHet elektrische systeem wordt beveiligd door zekeringen: bij een
storing of bij oneigenlijk gebruik van het systeem brandt de zekering
door.
Controleer eerst of de zekering is doorgebrand wanneer een elektrisch
onderdeel niet meer werkt: de geleidende band A fig. 149 mag niet
onderbroken zijn.
Als dit wel het geval is, dan moet de zekering worden vervangen door
een nieuw exemplaar met dezelfde stroomsterkte (zelfde kleur).
B = intacte zekering.
C = zekering met doorgebrande geleidende band.

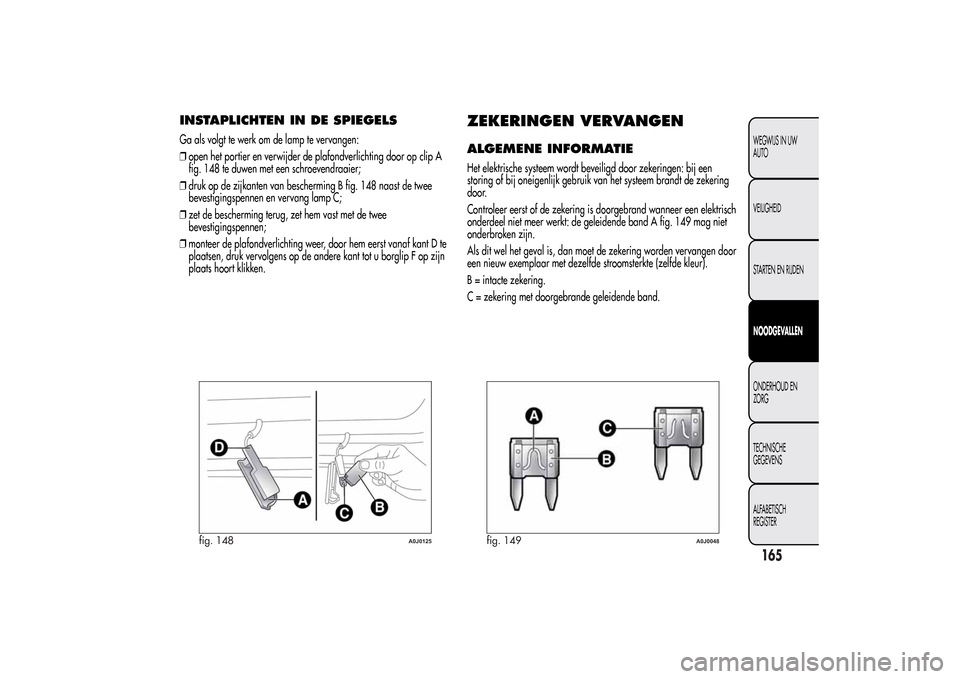

fig. 148
A0J0125
fig. 149
A0J0048
165WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Neem contact op met het Alfa Romeo Servicenetwerk
als de zekering opnieuw doorbrandt.Vervang een doorgrande zekering nooit door metalen
draden of ander materiaal.Vervang een zekering nooit door een exemplaar met
een hogere stroomsterkte (ampère); BRANDGEVAAR.Als een hoofdzekering (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) doorbrandt, neem dan contact op met het
Alfa Romeo Servicenetwerk.
Alvorens een zekering te vervangen, moet men
controleren of de contactsleutel uit het slot is genomen
en of alle stroomverbruikers uit staan en/of zijn
uitgeschakeld.Als een hoofdzekering voor veiligheidsinrichtingen
(airbagsysteem, remsysteem), motorsystemen
(motorsysteem, transmissiesysteem) of stuurinrichting
doorbrandt, neem dan contact op met het Alfa Romeo
Servicenetwerk.
166WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

TOEGANG TOT DE ZEKERINGENDe zekeringen van het voertuig zijn in drie zekeringenkasten
opgenomen; deze regeleenheden bevinden zich in de motorruimte, het
dashboard en in de bagageruimte.
Zekeringenkast in de motorruimte
Deze zekeringenkast bevindt zich naast de accu fig. 151: voor
toegang tot de zekeringen, verwijder de bouten A fig. 150 en het
deksel B.
Op het deksel zijn de identificatienummers van de elektrische
onderdelen die met de zekeringen overeenkomen aangegeven.
Hermonteer het deksel B op de zekeringenkast na de zekering te
hebben vervangen.
Als de motorruimte moet worden schoongewassen,
voorkom dan dat de waterstraal van de spuit rechtstreeks
op de zekeringenkast in de motorruimte of op de motoren
van de ruitenwissers worden gericht.

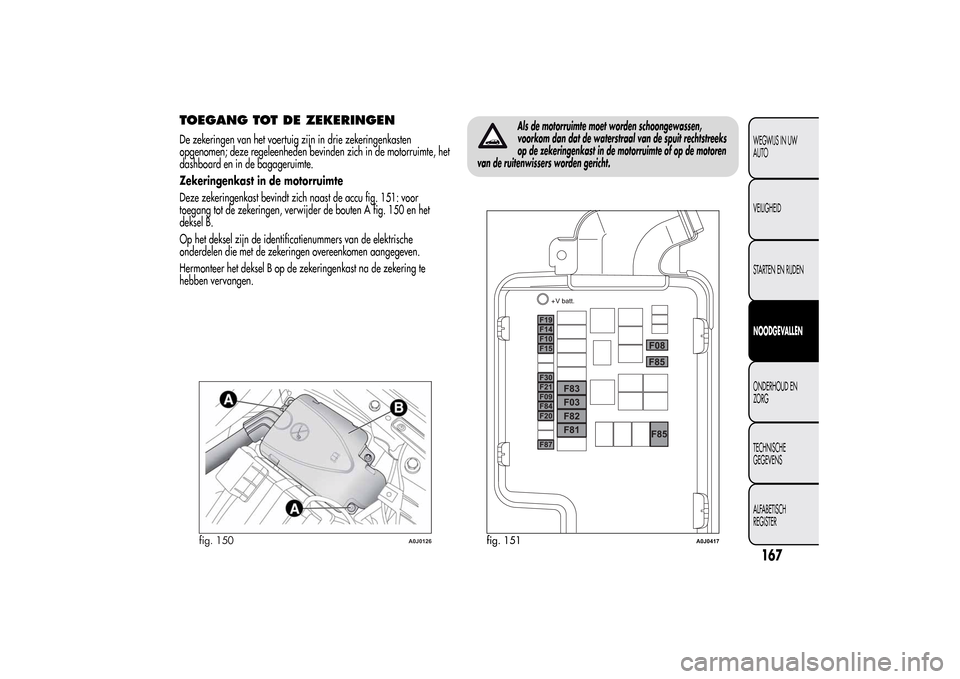

fig. 150
A0J0126
fig. 151
A0J0417
167WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Zekeringenkast in het dashboard
Om bij de zekeringen te kunnen komen fig. 153, klep A fig. 152 naar
beneden zetten, deksel B met een hand vastpakken op de plaats die
aangegeven is in de afbeelding en het deksel verwijderen in de
richting die aangegeven is met de pijl, om eerst de binnenste
bevestigingen C en daarna de borglippen D los te kunnen maken.

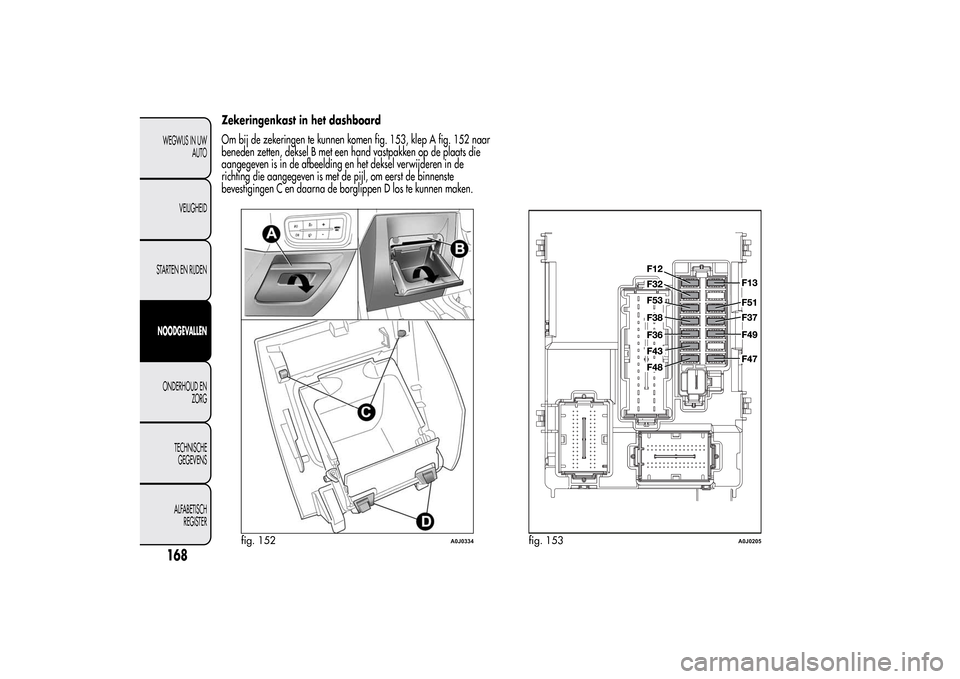

fig. 152
A0J0334
fig. 153
A0J0205
168WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Zekeringenkast in de bagageruimte
Om bij de zekeringenkast fig. 155, die aan de linkerkant van de
bagageruimte zit, te kunnen komen, het betreffende inspectiedeksel
openen (zoals weergegeven in fig. 154).

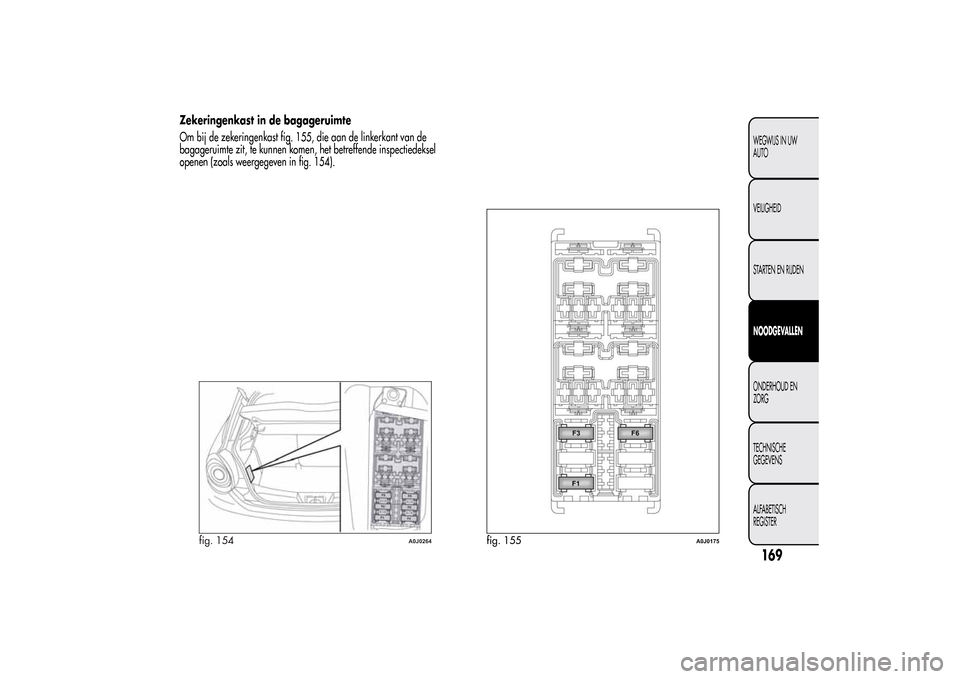

fig. 154
A0J0264
fig. 155
A0J0175
169WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

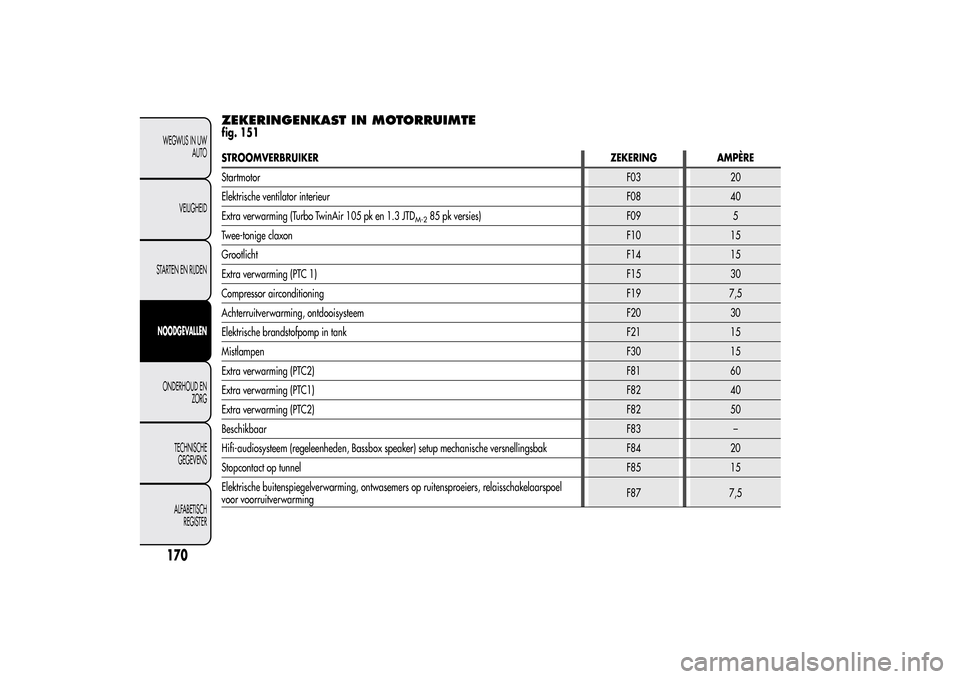

ZEKERINGENKAST IN MOTORRUIMTEfig. 151STROOMVERBRUIKERZEKERING AMPÈRE
StartmotorF03 20
Elektrische ventilator interieurF08 40
Extra verwarming (Turbo TwinAir 105 pk en 1.3 JTD
M-2
85 pk versies) F09 5
Twee-tonige claxonF10 15
GrootlichtF14 15
Extra verwarming (PTC 1)F15 30
Compressor airconditioningF19 7,5
Achterruitverwarming, ontdooisysteem F20 30
Elektrische brandstofpomp in tank F21 15
MistlampenF30 15
Extra verwarming (PTC2)F81 60
Extra verwarming (PTC1)F82 40
Extra verwarming (PTC2)F82 50
BeschikbaarF83 –
Hifi-audiosysteem (regeleenheden, Bassbox speaker) setup mechanische versnellingsbak F84 20
Stopcontact op tunnelF85 15
Elektrische buitenspiegelverwarming, ontwasemers op ruitensproeiers, relaisschakelaarspoel
voor voorruitverwarmingF87 7,5
170WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

ZEKERINGENKAST
INSTRUMENTENPANEELfig. 153STROOMVERBRUIKERZEKERING AMPÈRE
Rechter dimlichtF12 7,5
Linker dimlichtF13
7,5/5
(*)
Hoogteregeling koplampenF13 7,5
Plafondverlichting voor, Plafondverlichting bagageruimte, Instapverlichting zonneklep,
Instapverlichting dorpel, Verlichting dashboardkastjeF32 5
Autoradio, setup-systeem audiosysteem (voor bepaalde versies/markten),Uconnect
™
5"
autoradio (voor bepaalde versies/markten), regeleenheid klimaatregeling, regeleenheid
alarmsysteem, regeleenheid volumetrisch systeem, externe diagnosestekker EOBD, regeleenheid
bewaking bandenspanningF36 10
Instrumentenpaneel, remlicht op schakelaar F37 5
Deurvergrendelingsmotor op portieren, Safe Lock motor op portieren, Ontgrendelingsmotor
achterklepF38 15
Pomp ruitensproeiers/achterruitsproeier F43 20
Elektrische motor ruit compleet met regeleenheid (bestuurdersportier) F47 20
Elektrische motor ruit compleet met regeleenheid (passagiersportier) F48 20
Regeleenheid parkeersensoren, regen-/schemersensor op achteruitkijkspiegel,
elektrochromische sensor op achteruitkijkspiegel, weergave veiligheidsgordels omgelegd op
achteruitkijkspiegel, verlichting bedieningspaneel (middelste bedieningspaneel,
bedieningspaneel bestuurderszijde, bedieningspaneel op stuurwiel), schakelaars
kussenverwarming op voorstoelen, regeleenheid volumetrische sensoren alarmsysteem,
regeleenheid elektrisch bediend schuifdakF49 5
(*) Voor bepaalde uitvoeringen/markten
171WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

STROOMVERBRUIKERZEKERING AMPÈRE
Schakelaar activering koppeling, remlichtschakelaar, relaisschakelaarspoelen op
motorzekeringenkast, regelsysteem op interne klimaatregeling/verwarmingsunit, sensor water
in diesel aanwezig, autoradio, setup-systeem autoradio (voor bepaalde versies/markten)F51 5
InstrumentenpaneelF53 5
