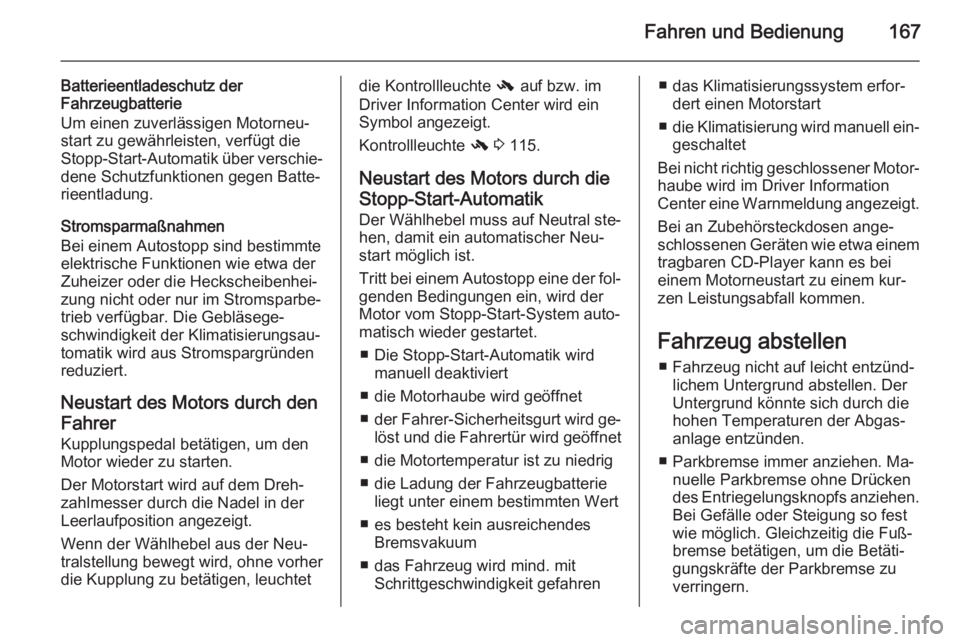

Fahren und Bedienung167
Batterieentladeschutz der
Fahrzeugbatterie
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐
dene Schutzfunktionen gegen Batte‐
rieentladung.
Stromsparmaßnahmen
Bei einem Autostopp sind bestimmte elektrische Funktionen wie etwa der
Zuheizer oder die Heckscheibenhei‐
zung nicht oder nur im Stromsparbe‐
trieb verfügbar. Die Gebläsege‐
schwindigkeit der Klimatisierungsau‐
tomatik wird aus Stromspargründen
reduziert.
Neustart des Motors durch den
Fahrer
Kupplungspedal betätigen, um den
Motor wieder zu starten.
Der Motorstart wird auf dem Dreh‐
zahlmesser durch die Nadel in der
Leerlaufposition angezeigt.
Wenn der Wählhebel aus der Neu‐
tralstellung bewegt wird, ohne vorher
die Kupplung zu betätigen, leuchtetdie Kontrollleuchte - auf bzw. im
Driver Information Center wird ein
Symbol angezeigt.
Kontrollleuchte - 3 115.
Neustart des Motors durch die
Stopp-Start-Automatik
Der Wählhebel muss auf Neutral ste‐ hen, damit ein automatischer Neu‐
start möglich ist.
Tritt bei einem Autostopp eine der fol‐
genden Bedingungen ein, wird der
Motor vom Stopp-Start-System auto‐
matisch wieder gestartet.
■ Die Stopp-Start-Automatik wird manuell deaktiviert
■ die Motorhaube wird geöffnet
■ der Fahrer-Sicherheitsgurt wird ge‐
löst und die Fahrertür wird geöffnet
■ die Motortemperatur ist zu niedrig
■ die Ladung der Fahrzeugbatterie liegt unter einem bestimmten Wert
■ es besteht kein ausreichendes Bremsvakuum
■ das Fahrzeug wird mind. mit Schrittgeschwindigkeit gefahren■ das Klimatisierungssystem erfor‐dert einen Motorstart
■ die Klimatisierung wird manuell ein‐
geschaltet
Bei nicht richtig geschlossener Motor‐ haube wird im Driver Information
Center eine Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐schlossenen Geräten wie etwa einem
tragbaren CD-Player kann es bei
einem Motorneustart zu einem kur‐
zen Leistungsabfall kommen.
Fahrzeug abstellen ■ Fahrzeug nicht auf leicht entzünd‐ lichem Untergrund abstellen. Der
Untergrund könnte sich durch die
hohen Temperaturen der Abgas‐
anlage entzünden.
■ Parkbremse immer anziehen. Ma‐ nuelle Parkbremse ohne Drücken
des Entriegelungsknopfs anziehen. Bei Gefälle oder Steigung so fest
wie möglich. Gleichzeitig die Fuß‐
bremse betätigen, um die Betäti‐
gungskräfte der Parkbremse zu
verringern.

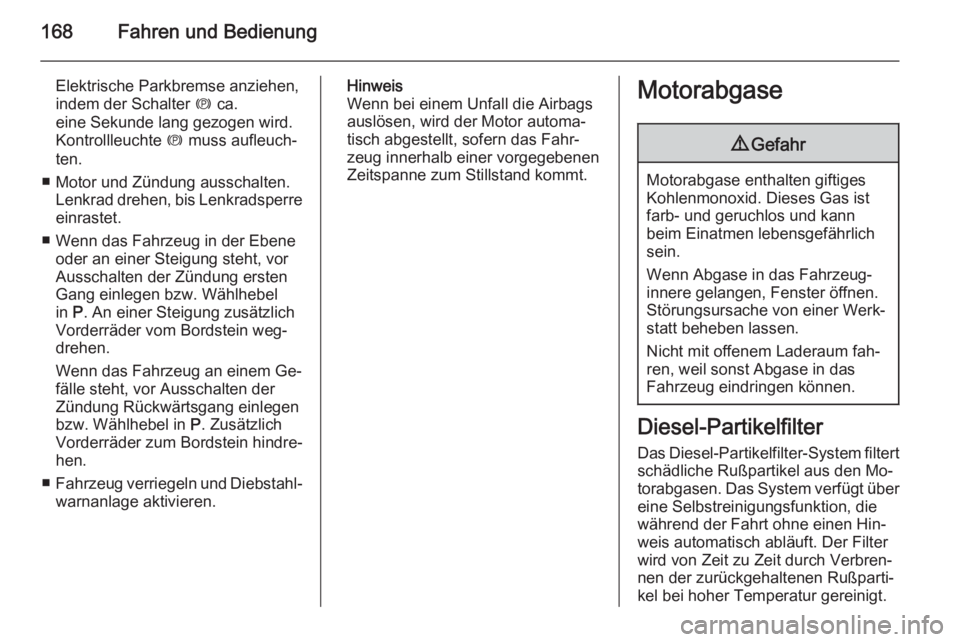

168Fahren und Bedienung
Elektrische Parkbremse anziehen,
indem der Schalter m ca.
eine Sekunde lang gezogen wird.
Kontrollleuchte m muss aufleuch‐
ten.
■ Motor und Zündung ausschalten. Lenkrad drehen, bis Lenkradsperreeinrastet.
■ Wenn das Fahrzeug in der Ebene oder an einer Steigung steht, vorAusschalten der Zündung ersten
Gang einlegen bzw. Wählhebel
in P. An einer Steigung zusätzlich
Vorderräder vom Bordstein weg‐
drehen.
Wenn das Fahrzeug an einem Ge‐
fälle steht, vor Ausschalten der
Zündung Rückwärtsgang einlegen
bzw. Wählhebel in P. Zusätzlich
Vorderräder zum Bordstein hindre‐ hen.
■ Fahrzeug verriegeln und Diebstahl‐
warnanlage aktivieren.Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.Motorabgase9 Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum fah‐
ren, weil sonst Abgase in das
Fahrzeug eindringen können.
Diesel-Partikelfilter
Das Diesel-Partikelfilter-System filtert schädliche Rußpartikel aus den Mo‐
torabgasen. Das System verfügt über
eine Selbstreinigungsfunktion, die
während der Fahrt ohne einen Hin‐
weis automatisch abläuft. Der Filter wird von Zeit zu Zeit durch Verbren‐nen der zurückgehaltenen Rußparti‐
kel bei hoher Temperatur gereinigt.

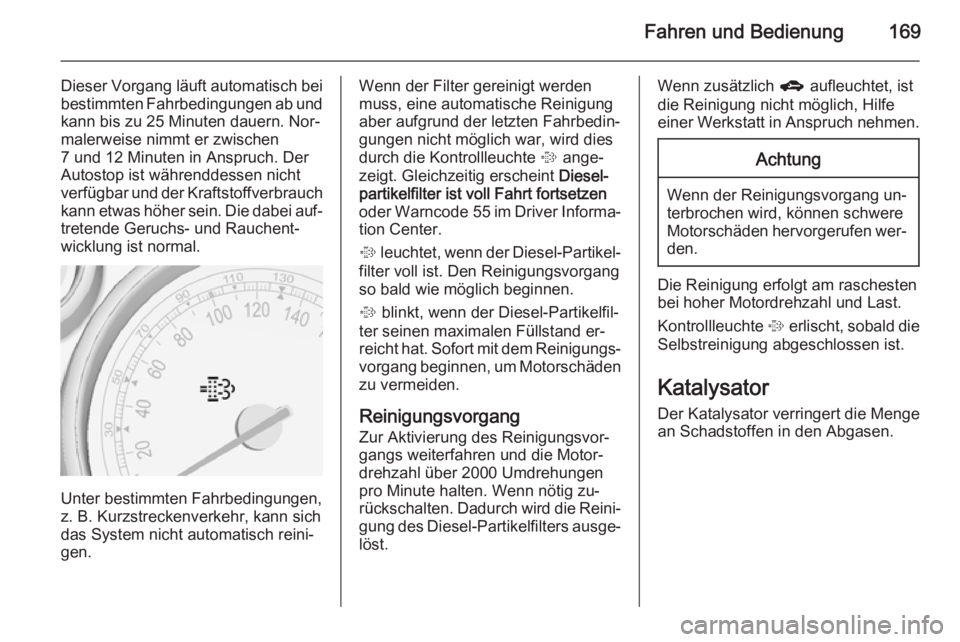

Fahren und Bedienung169
Dieser Vorgang läuft automatisch bei
bestimmten Fahrbedingungen ab und kann bis zu 25 Minuten dauern. Nor‐
malerweise nimmt er zwischen
7 und 12 Minuten in Anspruch. Der
Autostop ist währenddessen nicht
verfügbar und der Kraftstoffverbrauch
kann etwas höher sein. Die dabei auf‐
tretende Geruchs- und Rauchent‐
wicklung ist normal.
Unter bestimmten Fahrbedingungen,
z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.
Wenn der Filter gereinigt werden
muss, eine automatische Reinigung
aber aufgrund der letzten Fahrbedin‐
gungen nicht möglich war, wird dies
durch die Kontrollleuchte % ange‐
zeigt. Gleichzeitig erscheint Diesel‐
partikelfilter ist voll Fahrt fortsetzen
oder Warncode 55 im Driver Informa‐
tion Center.
% leuchtet, wenn der Diesel-Partikel‐
filter voll ist. Den Reinigungsvorgang
so bald wie möglich beginnen.
% blinkt, wenn der Diesel-Partikelfil‐
ter seinen maximalen Füllstand er‐
reicht hat. Sofort mit dem Reinigungs‐ vorgang beginnen, um Motorschäden
zu vermeiden.
Reinigungsvorgang
Zur Aktivierung des Reinigungsvor‐
gangs weiterfahren und die Motor‐ drehzahl über 2000 Umdrehungenpro Minute halten. Wenn nötig zu‐
rückschalten. Dadurch wird die Reini‐ gung des Diesel-Partikelfilters ausge‐ löst.Wenn zusätzlich g aufleuchtet, ist
die Reinigung nicht möglich, Hilfe
einer Werkstatt in Anspruch nehmen.Achtung
Wenn der Reinigungsvorgang un‐
terbrochen wird, können schwere
Motorschäden hervorgerufen wer‐ den.
Die Reinigung erfolgt am raschesten
bei hoher Motordrehzahl und Last.
Kontrollleuchte % erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Katalysator Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.

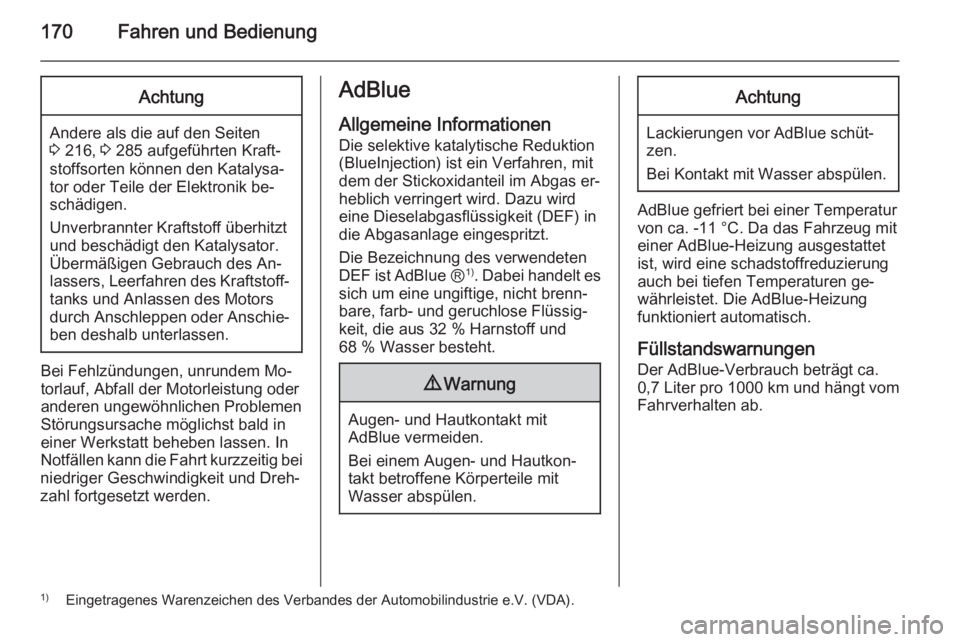

170Fahren und BedienungAchtung
Andere als die auf den Seiten
3 216, 3 285 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik be‐
schädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des An‐
lassers, Leerfahren des Kraftstoff‐ tanks und Anlassen des Motors
durch Anschleppen oder Anschie‐
ben deshalb unterlassen.
Bei Fehlzündungen, unrundem Mo‐
torlauf, Abfall der Motorleistung oder
anderen ungewöhnlichen Problemen
Störungsursache möglichst bald in
einer Werkstatt beheben lassen. In
Notfällen kann die Fahrt kurzzeitig bei
niedriger Geschwindigkeit und Dreh‐
zahl fortgesetzt werden.
AdBlue
Allgemeine Informationen Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas er‐
heblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit (DEF) in die Abgasanlage eingespritzt.
Die Bezeichnung des verwendeten
DEF ist AdBlue Ⓡ1)
. Dabei handelt es
sich um eine ungiftige, nicht brenn‐
bare, farb- und geruchlose Flüssig‐
keit, die aus 32 % Harnstoff und
68 % Wasser besteht.9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.
Achtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine schadstoffreduzierung auch bei tiefen Temperaturen ge‐
währleistet. Die AdBlue-Heizung
funktioniert automatisch.
Füllstandswarnungen
Der AdBlue-Verbrauch beträgt ca.
0,7 Liter pro 1000 km und hängt vom
Fahrverhalten ab.
1) Eingetragenes Warenzeichen des Verbandes der Automobilindustrie e.V. (VDA).

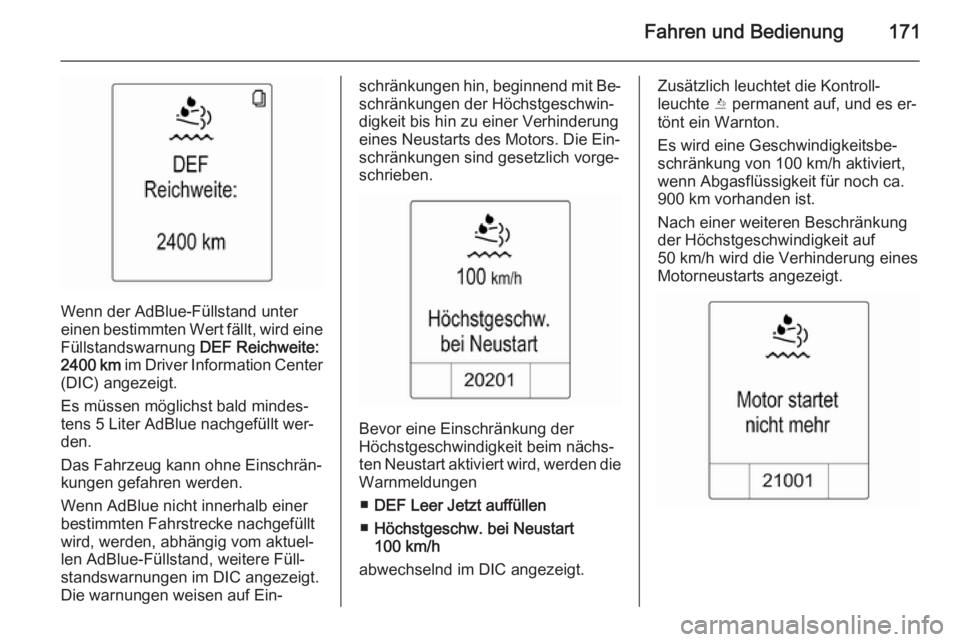

Fahren und Bedienung171
Wenn der AdBlue-Füllstand unter
einen bestimmten Wert fällt, wird eine
Füllstandswarnung DEF Reichweite:
2400 km im Driver Information Center
(DIC) angezeigt.
Es müssen möglichst bald mindes‐
tens 5 Liter AdBlue nachgefüllt wer‐
den.
Das Fahrzeug kann ohne Einschrän‐ kungen gefahren werden.
Wenn AdBlue nicht innerhalb einer
bestimmten Fahrstrecke nachgefüllt
wird, werden, abhängig vom aktuel‐
len AdBlue-Füllstand, weitere Füll‐
standswarnungen im DIC angezeigt.
Die warnungen weisen auf Ein‐
schränkungen hin, beginnend mit Be‐
schränkungen der Höchstgeschwin‐
digkeit bis hin zu einer Verhinderung
eines Neustarts des Motors. Die Ein‐
schränkungen sind gesetzlich vorge‐
schrieben.
Bevor eine Einschränkung der
Höchstgeschwindigkeit beim nächs‐
ten Neustart aktiviert wird, werden die Warnmeldungen
■ DEF Leer Jetzt auffüllen
■ Höchstgeschw. bei Neustart
100 km/h
abwechselnd im DIC angezeigt.
Zusätzlich leuchtet die Kontroll‐
leuchte Y permanent auf, und es er‐
tönt ein Warnton.
Es wird eine Geschwindigkeitsbe‐
schränkung von 100 km/h aktiviert,
wenn Abgasflüssigkeit für noch ca.
900 km vorhanden ist.
Nach einer weiteren Beschränkung
der Höchstgeschwindigkeit auf
50 km/h wird die Verhinderung eines
Motorneustarts angezeigt.

172Fahren und Bedienung
Bevor die Verhinderung eines Motor‐
starts aktiviert wird, werden die Warn‐
meldungen
■ DEF Leer Jetzt auffüllen
■ Geschwindigkeit begrenzt auf
50 km/h
■ Motor startet nicht mehr
abwechselnd im DIC angezeigt.
Zusätzlich blinkt die Kontrollleuchte
Y permanent, und es ertönt ein dau‐
erhafter Warnton.
Um den Motor neu starten zu können, muss der Tank mit AdBlue gefüllt wer‐
den.
AdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1 er‐
füllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive ka‐ talytische Reduktionssystem be‐schädigt werden.
Hinweis
Nur die vorgesehenen AdBlue-Be‐
hälter zum Nachfüllen verwenden,
um zu verhindern, dass zu viel
AdBlue nachgefüllt wird. Außerdem
werden die Dämpfe aus dem Tank
im Behälter aufgefangen und kön‐ nen so nicht entweichen.
Da die Haltbarkeit von AdBlue be‐
grenzt ist, das Verfalldatum vor dem Nachfüllen überprüfen.
Hinweis
Beim Nachfüllen müssen mindes‐
tens 5 Liter AdBlue eingefüllt wer‐
den. Andernfalls wird das Nachfüllen
von AdBlue möglicherweise nicht
vom System erkannt.
Wenn AdBlue bei Temperaturen
unter -11 °C nachgefüllt werden
muss, wird das Nachfüllen von
AdBlue möglicherweise nicht vom
System erkannt. In diesem Fall das
Fahrzeug in einem Bereich mit einer
höheren Umgebungstemperatur ab‐ stellen, bis sich AdBlue verflüssigt
hat.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfe
einen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht
gesundheitsschädlich.
Das Fahrzeug muss auf einer ebe‐
nen, geraden Fläche abgestellt wer‐
den.
Der Einfüllstutzen für AdBlue befindet
sich hinter der Tankklappe.
Die Tankklappe befindet sich auf der rechten Seite des Fahrzeugs.
Die Tankklappe lässt sich nur bei ent‐ riegeltem Fahrzeug öffnen.
1. Zündschlüssel aus dem Zünd‐ schloss abziehen.
2. Alle Türen schließen, um ein Ein‐ dringen von Ammoniakdämpfen
in den Innenraum zu verhindern.
3. Die Tankklappe an der Ausspa‐ rung ziehen und öffnen 3 220.

Fahren und Bedienung173
4. Die Schutzkappe vom Einfüllstut‐zen abschrauben.
5. Den AdBlue-Behälter öffnen.
6. Ein Ende des Schlauchs am Be‐ hälter anbringen und das andere
Ende auf den Einfüllstutzen auf‐
schrauben.
7. Den Behälter anheben, bis er leer
ist.
8. Den Schlauch vom Einfüllstutzen abschrauben.
9. Die Schutzkappe anbringen und rechtsherum drehen, bis sie ein‐
rastet.
Hinweis
AdBlue-Behälter und Schlauch ge‐
mäß geltenden Umweltvorschriften
entsorgen.
AdBlue wechseln Wenn in den letzten 2 Jahren nicht
mindestens 5 Liter AdBlue nachge‐
füllt wurden, sollte die verbleibende
Flüssigkeit ersetzt werden, da AdBlue eine begrenzte Lebensdauer hat.Achtung
Das Nichtbeachten dieser Anwei‐
sung kann zu Schäden am Sys‐
tem der selektiven katalytischen
Reduktion führen.
Automatikgetriebe
Das Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Getriebe-Display
Im Getriebe-Display werden Modus
oder gewählter Gang angezeigt.

174Fahren und BedienungWählhebelP=Parkstellung, Räder sind blo‐
ckiert; nur bei stillstehendem
Fahrzeug und betätigter Park‐
bremse einlegenR=Rückwärtsgang, nur bei stillste‐ hendem Fahrzeug einlegenN=Neutral- bzw. LeerlaufstellungD=Automatikbetrieb mit allen Gän‐
gen
Der Wählhebel ist in P gesperrt und
kann nur bewegt werden, wenn die
Zündung eingeschaltet ist und das
Bremspedal betätigt wird.
Bei nicht betätigtem Bremspedal
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel bei Ausschalten
der Zündung nicht in Stellung P ist,
blinken die Kontrollleuchten j und
P .
Zum Einlegen von P oder R Entriege‐
lungsknopf betätigen.
Der Motor kann nur gestartet werden,
wenn der Wählhebel in Stellung P
oder N ist. Wenn N gewählt ist, vor
dem Starten das Bremspedal
drücken oder die Parkbremse betäti‐ gen.
Während ein Gang eingelegt wird,
kein Gas geben. Gas- und Brems‐ pedal nie gleichzeitig betätigen.
Bei eingelegter Fahrstufe und gelös‐
ter Bremse, fährt das Fahrzeug lang‐
sam an.
Bremsunterstützung des Motors
Um die Motorbremswirkung zu nut‐
zen, bei Bergabfahrt rechtzeitig einen
niedrigeren Gang wählen, siehe Ma‐
nuell-Modus.
Herausschaukeln Herausschaukeln ist nur zulässig,
wenn das Fahrzeug in Sand,
Schlamm oder Schnee steckt. Wähl‐
hebel wiederholt zwischen D und R
hin- und herbewegen. Motor nicht
hochdrehen und ruckartiges Gas ge‐
ben vermeiden.
Abstellen Parkbremse betätigen und P einle‐
gen.
Der Zündschlüssel lässt sich nur in
Wählhebelstellung P abziehen.
