2014.5 OPEL ZAFIRA C Betriebsanleitung (in German)

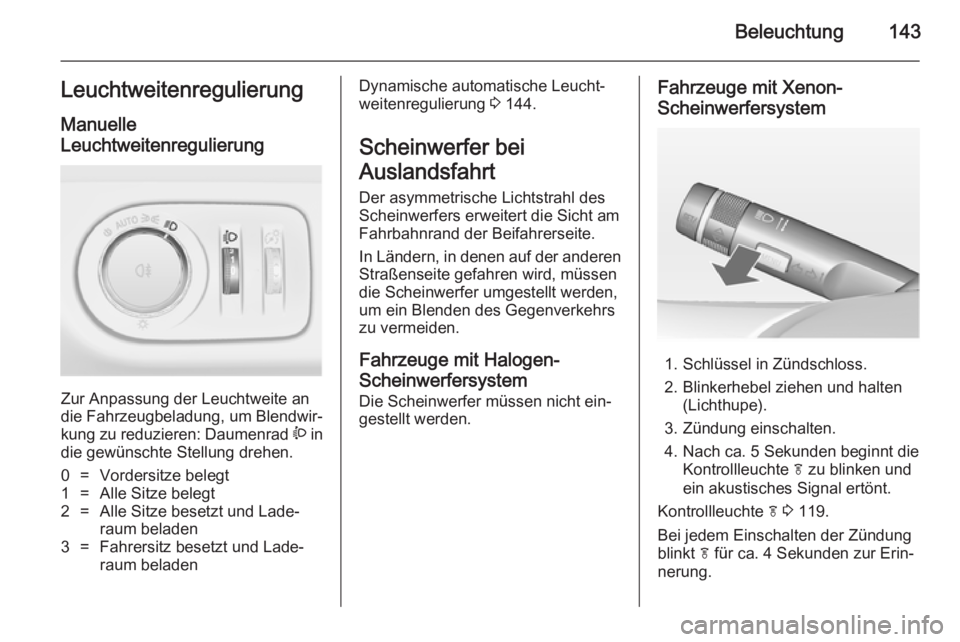

Beleuchtung143LeuchtweitenregulierungManuelle
Leuchtweitenregulierung
Zur Anpassung der Leuchtweite an
die Fahrzeugbeladung, um Blendwir‐
kung zu reduzieren: Daumenrad ? in
die gewünschte Stellung drehen.
0=Vordersitze belegt1=Alle Sitze belegt2=Alle Sitze besetzt und Lade‐
raum beladen3=Fahrersitz besetzt und Lade‐ raum beladenDynamische automatische Leucht‐
weitenregulierung 3 144.
Scheinwerfer bei
Auslandsfahrt Der asymmetrische Lichtstrahl des
Scheinwerfers erweitert die Sicht am
Fahrbahnrand der Beifahrerseite.
In Ländern, in denen auf der anderen
Straßenseite gefahren wird, müssen
die Scheinwerfer umgestellt werden,
um ein Blenden des Gegenverkehrs
zu vermeiden.
Fahrzeuge mit Halogen-
Scheinwerfersystem Die Scheinwerfer müssen nicht ein‐
gestellt werden.Fahrzeuge mit Xenon-
Scheinwerfersystem
1. Schlüssel in Zündschloss.
2. Blinkerhebel ziehen und halten (Lichthupe).
3. Zündung einschalten.
4. Nach ca. 5 Sekunden beginnt die Kontrollleuchte f zu blinken und
ein akustisches Signal ertönt.
Kontrollleuchte f 3 119.
Bei jedem Einschalten der Zündung blinkt f für ca. 4 Sekunden zur Erin‐
nerung.

144Beleuchtung

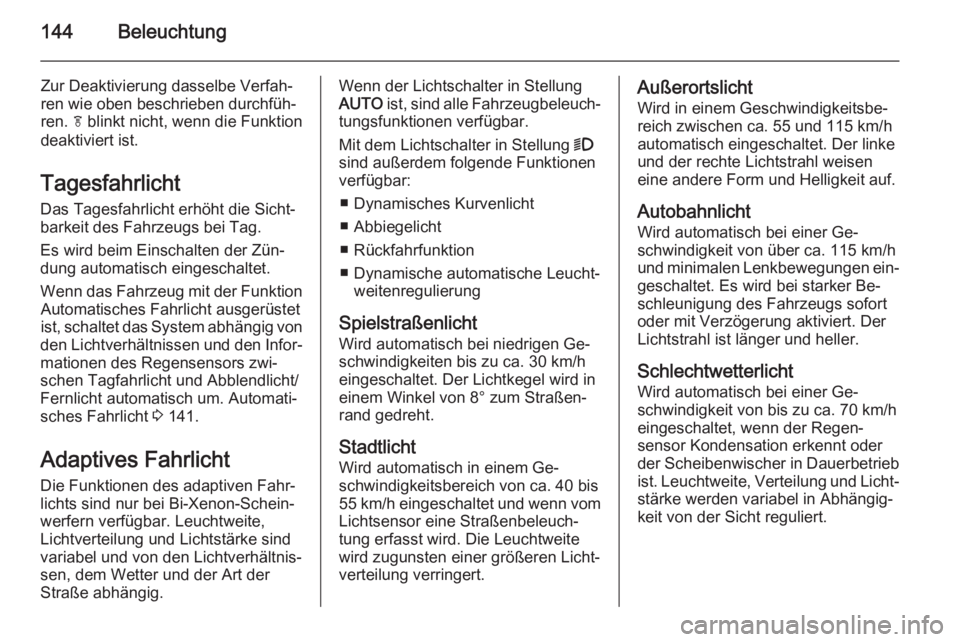

Zur Deaktivierung dasselbe Verfah‐ren wie oben beschrieben durchfüh‐
ren. f blinkt nicht, wenn die Funktion
deaktiviert ist.
Tagesfahrlicht Das Tagesfahrlicht erhöht die Sicht‐
barkeit des Fahrzeugs bei Tag.
Es wird beim Einschalten der Zün‐
dung automatisch eingeschaltet.
Wenn das Fahrzeug mit der Funktion Automatisches Fahrlicht ausgerüstetist, schaltet das System abhängig von
den Lichtverhältnissen und den Infor‐
mationen des Regensensors zwi‐
schen Tagfahrlicht und Abblendlicht/
Fernlicht automatisch um. Automati‐
sches Fahrlicht 3 141.
Adaptives Fahrlicht
Die Funktionen des adaptiven Fahr‐
lichts sind nur bei Bi-Xenon-Schein‐
werfern verfügbar. Leuchtweite,
Lichtverteilung und Lichtstärke sind
variabel und von den Lichtverhältnis‐
sen, dem Wetter und der Art der
Straße abhängig.Wenn der Lichtschalter in Stellung AUTO ist, sind alle Fahrzeugbeleuch‐
tungsfunktionen verfügbar.
Mit dem Lichtschalter in Stellung 9
sind außerdem folgende Funktionen
verfügbar:
■ Dynamisches Kurvenlicht
■ Abbiegelicht
■ Rückfahrfunktion
■ Dynamische automatische Leucht‐ weitenregulierung
Spielstraßenlicht
Wird automatisch bei niedrigen Ge‐
schwindigkeiten bis zu ca. 30 km/h
eingeschaltet. Der Lichtkegel wird in
einem Winkel von 8° zum Straßen‐ rand gedreht.
Stadtlicht Wird automatisch in einem Ge‐
schwindigkeitsbereich von ca. 40 bis
55 km/h eingeschaltet und wenn vom
Lichtsensor eine Straßenbeleuch‐
tung erfasst wird. Die Leuchtweite
wird zugunsten einer größeren Licht‐
verteilung verringert.Außerortslicht
Wird in einem Geschwindigkeitsbe‐ reich zwischen ca. 55 und 115 km/h
automatisch eingeschaltet. Der linke
und der rechte Lichtstrahl weisen
eine andere Form und Helligkeit auf.
Autobahnlicht
Wird automatisch bei einer Ge‐
schwindigkeit von über ca. 115 km/h
und minimalen Lenkbewegungen ein‐ geschaltet. Es wird bei starker Be‐
schleunigung des Fahrzeugs sofort
oder mit Verzögerung aktiviert. Der
Lichtstrahl ist länger und heller.
Schlechtwetterlicht
Wird automatisch bei einer Ge‐
schwindigkeit von bis zu ca. 70 km/h
eingeschaltet, wenn der Regen‐
sensor Kondensation erkennt oder
der Scheibenwischer in Dauerbetrieb
ist. Leuchtweite, Verteilung und Licht‐ stärke werden variabel in Abhängig‐
keit von der Sicht reguliert.

Beleuchtung145

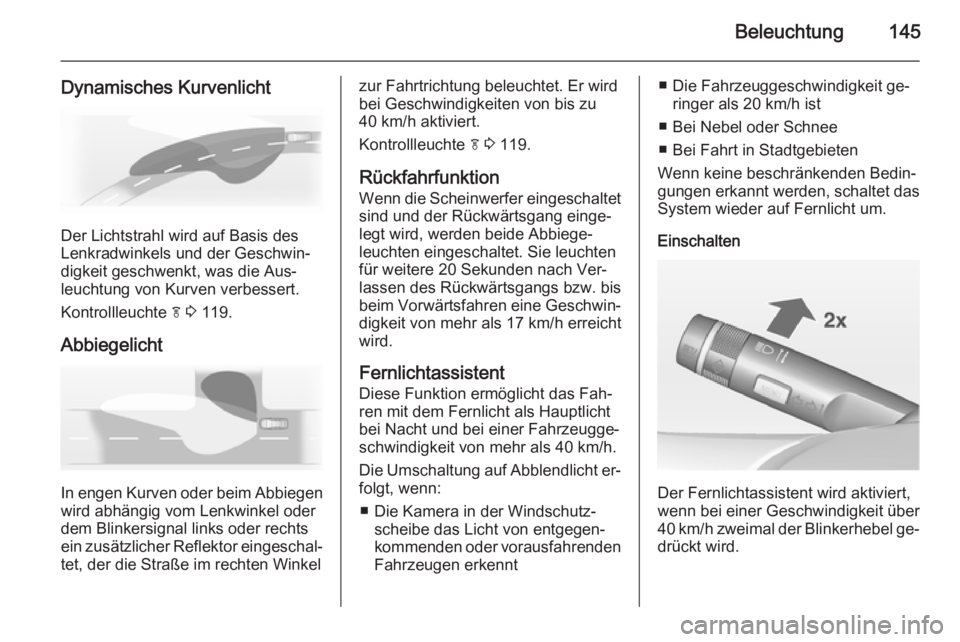

Dynamisches Kurvenlicht
Der Lichtstrahl wird auf Basis des
Lenkradwinkels und der Geschwin‐
digkeit geschwenkt, was die Aus‐
leuchtung von Kurven verbessert.
Kontrollleuchte f 3 119.
Abbiegelicht
In engen Kurven oder beim Abbiegen
wird abhängig vom Lenkwinkel oder
dem Blinkersignal links oder rechts
ein zusätzlicher Reflektor eingeschal‐ tet, der die Straße im rechten Winkel
zur Fahrtrichtung beleuchtet. Er wird
bei Geschwindigkeiten von bis zu
40 km/h aktiviert.
Kontrollleuchte f 3 119.
Rückfahrfunktion
Wenn die Scheinwerfer eingeschaltet sind und der Rückwärtsgang einge‐legt wird, werden beide Abbiege‐
leuchten eingeschaltet. Sie leuchten
für weitere 20 Sekunden nach Ver‐
lassen des Rückwärtsgangs bzw. bis
beim Vorwärtsfahren eine Geschwin‐
digkeit von mehr als 17 km/h erreicht
wird.
Fernlichtassistent Diese Funktion ermöglicht das Fah‐
ren mit dem Fernlicht als Hauptlicht
bei Nacht und bei einer Fahrzeugge‐
schwindigkeit von mehr als 40 km/h.
Die Umschaltung auf Abblendlicht er‐
folgt, wenn:
■ Die Kamera in der Windschutz‐ scheibe das Licht von entgegen‐
kommenden oder vorausfahrenden
Fahrzeugen erkennt■ Die Fahrzeuggeschwindigkeit ge‐ ringer als 20 km/h ist
■ Bei Nebel oder Schnee
■ Bei Fahrt in Stadtgebieten
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.
Einschalten
Der Fernlichtassistent wird aktiviert,
wenn bei einer Geschwindigkeit über
40 km/h zweimal der Blinkerhebel ge‐
drückt wird.

146Beleuchtung

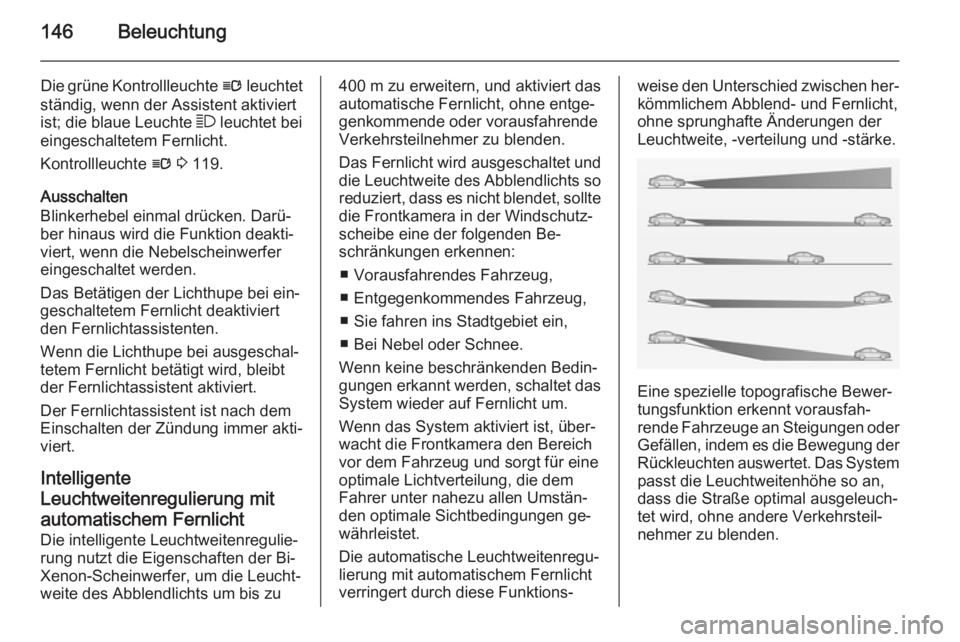

Die grüne Kontrollleuchte l leuchtet
ständig, wenn der Assistent aktiviert
ist; die blaue Leuchte 7 leuchtet bei
eingeschaltetem Fernlicht.
Kontrollleuchte l 3 119.
Ausschalten
Blinkerhebel einmal drücken. Darü‐
ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.
Das Betätigen der Lichthupe bei ein‐
geschaltetem Fernlicht deaktiviert
den Fernlichtassistenten.
Wenn die Lichthupe bei ausgeschal‐
tetem Fernlicht betätigt wird, bleibt
der Fernlichtassistent aktiviert.
Der Fernlichtassistent ist nach dem
Einschalten der Zündung immer akti‐
viert.
Intelligente
Leuchtweitenregulierung mit automatischem Fernlicht
Die intelligente Leuchtweitenregulie‐
rung nutzt die Eigenschaften der Bi-
Xenon-Scheinwerfer, um die Leucht‐
weite des Abblendlichts um bis zu400 m zu erweitern, und aktiviert das
automatische Fernlicht, ohne entge‐
genkommende oder vorausfahrende
Verkehrsteilnehmer zu blenden.
Das Fernlicht wird ausgeschaltet und
die Leuchtweite des Abblendlichts so reduziert, dass es nicht blendet, sollte
die Frontkamera in der Windschutz‐
scheibe eine der folgenden Be‐
schränkungen erkennen:
■ Vorausfahrendes Fahrzeug,
■ Entgegenkommendes Fahrzeug,
■ Sie fahren ins Stadtgebiet ein,
■ Bei Nebel oder Schnee.
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.
Wenn das System aktiviert ist, über‐
wacht die Frontkamera den Bereich
vor dem Fahrzeug und sorgt für eine
optimale Lichtverteilung, die dem
Fahrer unter nahezu allen Umstän‐
den optimale Sichtbedingungen ge‐
währleistet.
Die automatische Leuchtweitenregu‐
lierung mit automatischem Fernlicht
verringert durch diese Funktions‐weise den Unterschied zwischen her‐ kömmlichem Abblend- und Fernlicht,
ohne sprunghafte Änderungen der
Leuchtweite, -verteilung und -stärke.
Eine spezielle topografische Bewer‐
tungsfunktion erkennt vorausfah‐
rende Fahrzeuge an Steigungen oder Gefällen, indem es die Bewegung der
Rückleuchten auswertet. Das System
passt die Leuchtweitenhöhe so an,
dass die Straße optimal ausgeleuch‐
tet wird, ohne andere Verkehrsteil‐
nehmer zu blenden.

Beleuchtung147

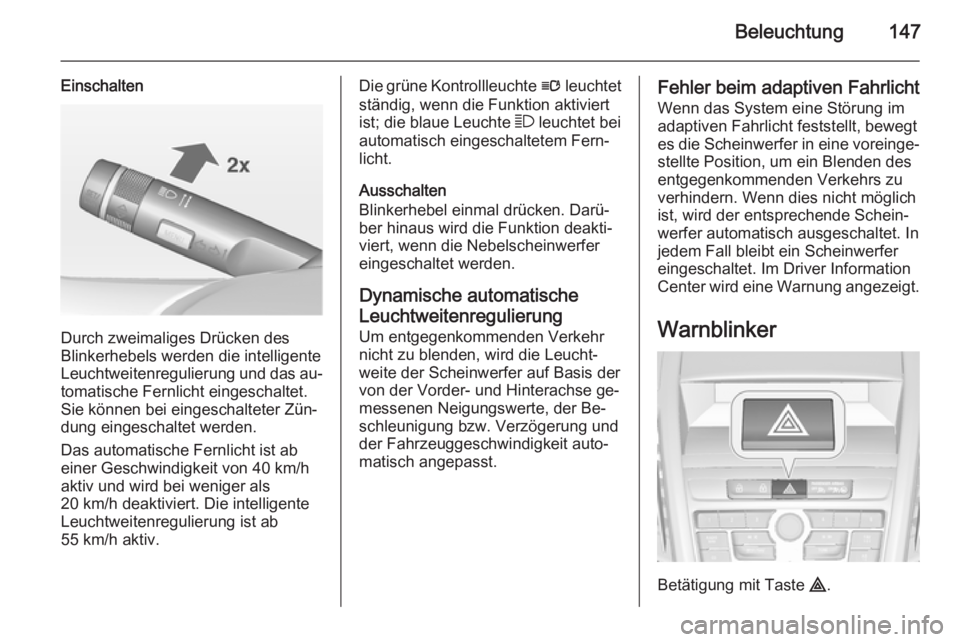

Einschalten
Durch zweimaliges Drücken des
Blinkerhebels werden die intelligente Leuchtweitenregulierung und das au‐
tomatische Fernlicht eingeschaltet.
Sie können bei eingeschalteter Zün‐ dung eingeschaltet werden.
Das automatische Fernlicht ist ab
einer Geschwindigkeit von 40 km/h
aktiv und wird bei weniger als
20 km/h deaktiviert. Die intelligente
Leuchtweitenregulierung ist ab
55 km/h aktiv.
Die grüne Kontrollleuchte l leuchtet
ständig, wenn die Funktion aktiviert
ist; die blaue Leuchte 7 leuchtet bei
automatisch eingeschaltetem Fern‐
licht.
Ausschalten
Blinkerhebel einmal drücken. Darü‐
ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.
Dynamische automatische
Leuchtweitenregulierung
Um entgegenkommenden Verkehr
nicht zu blenden, wird die Leucht‐
weite der Scheinwerfer auf Basis der
von der Vorder- und Hinterachse ge‐
messenen Neigungswerte, der Be‐
schleunigung bzw. Verzögerung und
der Fahrzeuggeschwindigkeit auto‐
matisch angepasst.Fehler beim adaptiven Fahrlicht
Wenn das System eine Störung im
adaptiven Fahrlicht feststellt, bewegt
es die Scheinwerfer in eine voreinge‐ stellte Position, um ein Blenden des
entgegenkommenden Verkehrs zu
verhindern. Wenn dies nicht möglich
ist, wird der entsprechende Schein‐
werfer automatisch ausgeschaltet. In
jedem Fall bleibt ein Scheinwerfer
eingeschaltet. Im Driver Information
Center wird eine Warnung angezeigt.
Warnblinker
Betätigung mit Taste ¨.

148Beleuchtung

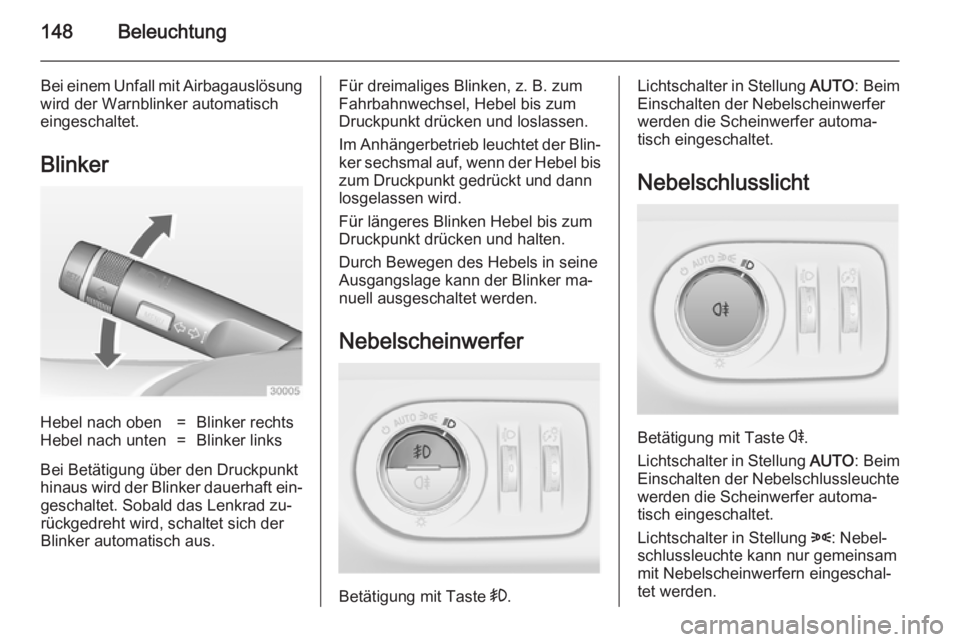

Bei einem Unfall mit Airbagauslösung
wird der Warnblinker automatisch
eingeschaltet.
BlinkerHebel nach oben=Blinker rechtsHebel nach unten=Blinker links
Bei Betätigung über den Druckpunkthinaus wird der Blinker dauerhaft ein‐ geschaltet. Sobald das Lenkrad zu‐
rückgedreht wird, schaltet sich der
Blinker automatisch aus.
Für dreimaliges Blinken, z. B. zum
Fahrbahnwechsel, Hebel bis zum
Druckpunkt drücken und loslassen.
Im Anhängerbetrieb leuchtet der Blin‐
ker sechsmal auf, wenn der Hebel bis
zum Druckpunkt gedrückt und dann
losgelassen wird.
Für längeres Blinken Hebel bis zum
Druckpunkt drücken und halten.
Durch Bewegen des Hebels in seine
Ausgangslage kann der Blinker ma‐
nuell ausgeschaltet werden.
Nebelscheinwerfer
Betätigung mit Taste >.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelscheinwerfer werden die Scheinwerfer automa‐
tisch eingeschaltet.
Nebelschlusslicht
Betätigung mit Taste r.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelschlussleuchte
werden die Scheinwerfer automa‐
tisch eingeschaltet.
Lichtschalter in Stellung 8: Nebel‐
schlussleuchte kann nur gemeinsam mit Nebelscheinwerfern eingeschal‐tet werden.

Beleuchtung149

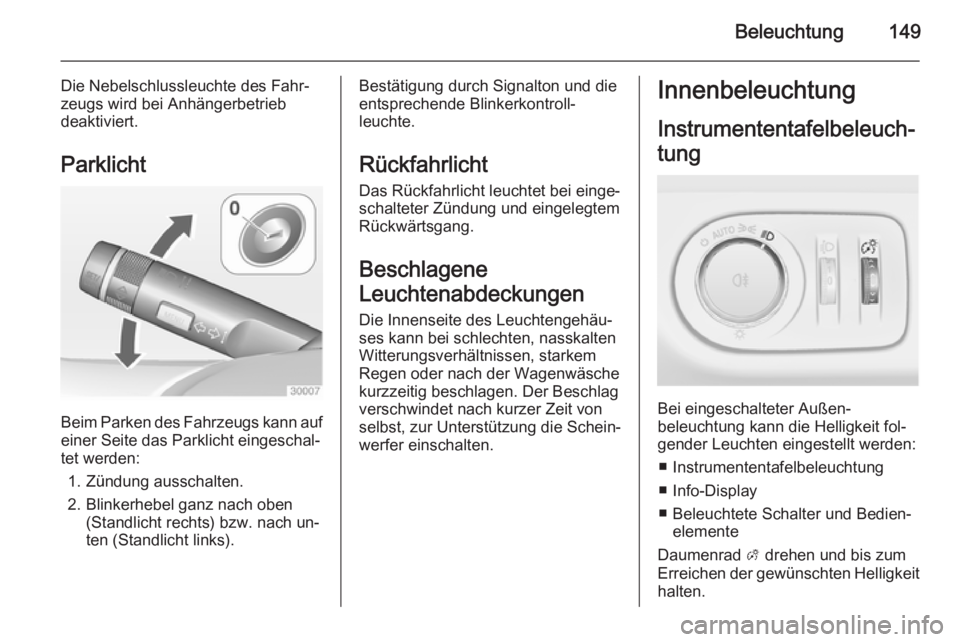

Die Nebelschlussleuchte des Fahr‐
zeugs wird bei Anhängerbetrieb
deaktiviert.
Parklicht
Beim Parken des Fahrzeugs kann auf einer Seite das Parklicht eingeschal‐tet werden:
1. Zündung ausschalten.
2. Blinkerhebel ganz nach oben (Standlicht rechts) bzw. nach un‐
ten (Standlicht links).
Bestätigung durch Signalton und die
entsprechende Blinkerkontroll‐
leuchte.
Rückfahrlicht Das Rückfahrlicht leuchtet bei einge‐
schalteter Zündung und eingelegtem
Rückwärtsgang.
Beschlagene
Leuchtenabdeckungen Die Innenseite des Leuchtengehäu‐
ses kann bei schlechten, nasskalten Witterungsverhältnissen, starkem
Regen oder nach der Wagenwäsche kurzzeitig beschlagen. Der Beschlag
verschwindet nach kurzer Zeit von selbst, zur Unterstützung die Schein‐
werfer einschalten.Innenbeleuchtung
Instrumententafelbeleuch‐
tung
Bei eingeschalteter Außen‐
beleuchtung kann die Helligkeit fol‐ gender Leuchten eingestellt werden:
■ Instrumententafelbeleuchtung
■ Info-Display
■ Beleuchtete Schalter und Bedien‐ elemente
Daumenrad A drehen und bis zum
Erreichen der gewünschten Helligkeit halten.

150Beleuchtung

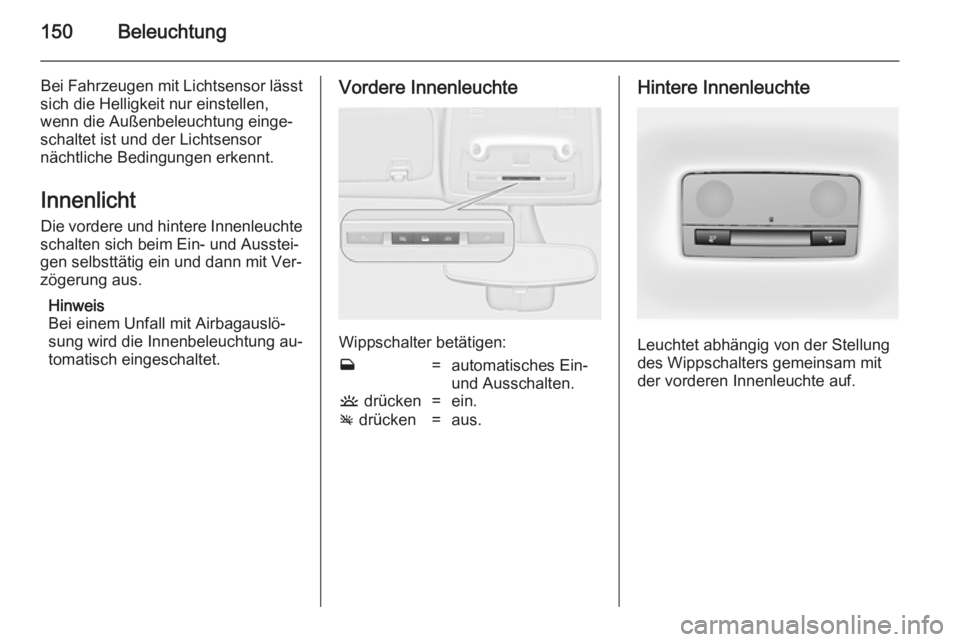

Bei Fahrzeugen mit Lichtsensor lässt
sich die Helligkeit nur einstellen,
wenn die Außenbeleuchtung einge‐
schaltet ist und der Lichtsensor
nächtliche Bedingungen erkennt.
Innenlicht Die vordere und hintere Innenleuchte
schalten sich beim Ein- und Ausstei‐
gen selbsttätig ein und dann mit Ver‐
zögerung aus.
Hinweis
Bei einem Unfall mit Airbagauslö‐
sung wird die Innenbeleuchtung au‐
tomatisch eingeschaltet.Vordere Innenleuchte
Wippschalter betätigen:
w=automatisches Ein-
und Ausschalten.u drücken=ein.v drücken=aus.Hintere Innenleuchte
Leuchtet abhängig von der Stellung
des Wippschalters gemeinsam mit
der vorderen Innenleuchte auf.
