2014.5 OPEL ZAFIRA C Betriebsanleitung (in German)

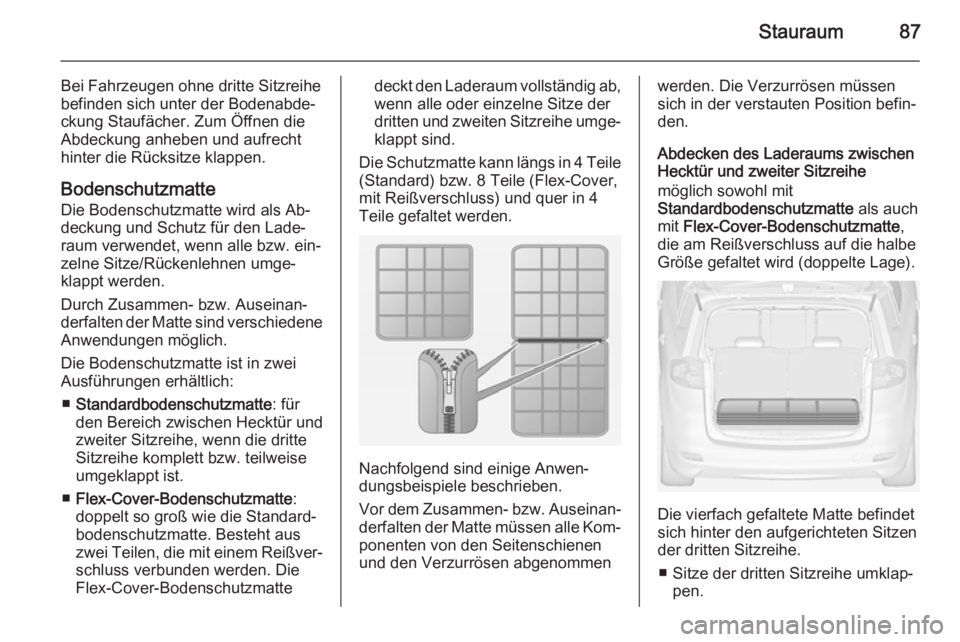

Stauraum87
Bei Fahrzeugen ohne dritte Sitzreihebefinden sich unter der Bodenabde‐
ckung Staufächer. Zum Öffnen die
Abdeckung anheben und aufrecht
hinter die Rücksitze klappen.
Bodenschutzmatte Die Bodenschutzmatte wird als Ab‐
deckung und Schutz für den Lade‐
raum verwendet, wenn alle bzw. ein‐
zelne Sitze/Rückenlehnen umge‐
klappt werden.
Durch Zusammen- bzw. Auseinan‐ derfalten der Matte sind verschiedene
Anwendungen möglich.
Die Bodenschutzmatte ist in zwei
Ausführungen erhältlich:
■ Standardbodenschutzmatte : für
den Bereich zwischen Hecktür und
zweiter Sitzreihe, wenn die dritte Sitzreihe komplett bzw. teilweise
umgeklappt ist.
■ Flex-Cover-Bodenschutzmatte :
doppelt so groß wie die Standard‐ bodenschutzmatte. Besteht aus
zwei Teilen, die mit einem Reißver‐
schluss verbunden werden. Die
Flex-Cover-Bodenschutzmattedeckt den Laderaum vollständig ab,
wenn alle oder einzelne Sitze der dritten und zweiten Sitzreihe umge‐ klappt sind.
Die Schutzmatte kann längs in 4 Teile (Standard) bzw. 8 Teile (Flex-Cover,
mit Reißverschluss) und quer in 4
Teile gefaltet werden.
Nachfolgend sind einige Anwen‐
dungsbeispiele beschrieben.
Vor dem Zusammen- bzw. Auseinan‐
derfalten der Matte müssen alle Kom‐ ponenten von den Seitenschienen
und den Verzurrösen abgenommen
werden. Die Verzurrösen müssen
sich in der verstauten Position befin‐
den.
Abdecken des Laderaums zwischen
Hecktür und zweiter Sitzreihe
möglich sowohl mit
Standardbodenschutzmatte als auch
mit Flex-Cover-Bodenschutzmatte ,
die am Reißverschluss auf die halbe
Größe gefaltet wird (doppelte Lage).
Die vierfach gefaltete Matte befindet
sich hinter den aufgerichteten Sitzen
der dritten Sitzreihe.
■ Sitze der dritten Sitzreihe umklap‐ pen.

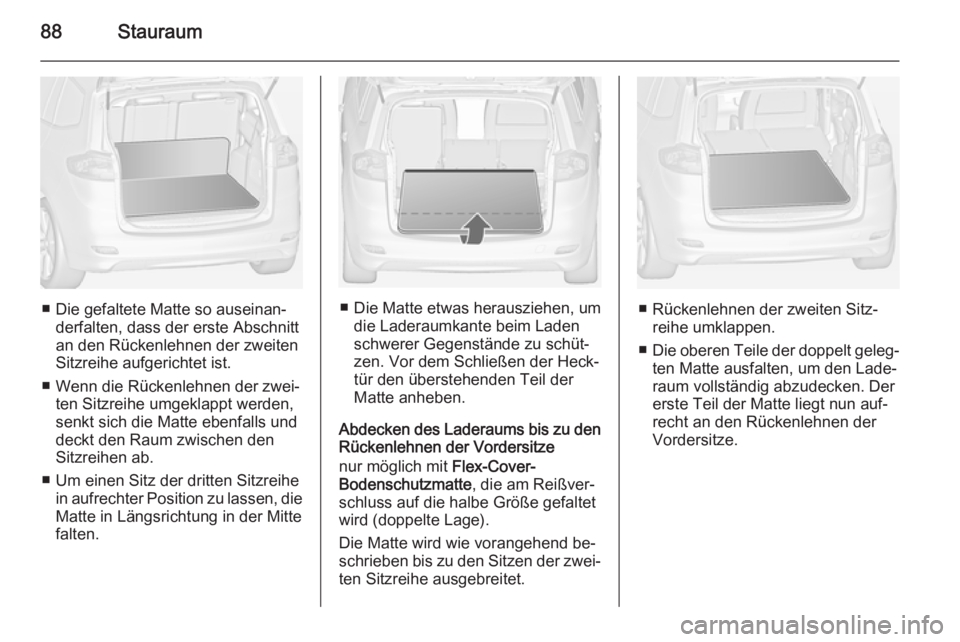

88Stauraum
■ Die gefaltete Matte so auseinan‐derfalten, dass der erste Abschnitt
an den Rückenlehnen der zweiten
Sitzreihe aufgerichtet ist.
■ Wenn die Rückenlehnen der zwei‐ ten Sitzreihe umgeklappt werden,
senkt sich die Matte ebenfalls und
deckt den Raum zwischen den
Sitzreihen ab.
■ Um einen Sitz der dritten Sitzreihe in aufrechter Position zu lassen, die
Matte in Längsrichtung in der Mitte
falten.■ Die Matte etwas herausziehen, um die Laderaumkante beim Laden
schwerer Gegenstände zu schüt‐
zen. Vor dem Schließen der Heck‐
tür den überstehenden Teil der
Matte anheben.
Abdecken des Laderaums bis zu den
Rückenlehnen der Vordersitze
nur möglich mit Flex-Cover-
Bodenschutzmatte , die am Reißver‐
schluss auf die halbe Größe gefaltet wird (doppelte Lage).
Die Matte wird wie vorangehend be‐
schrieben bis zu den Sitzen der zwei‐
ten Sitzreihe ausgebreitet.■ Rückenlehnen der zweiten Sitz‐ reihe umklappen.
■ Die oberen Teile der doppelt geleg‐
ten Matte ausfalten, um den Lade‐
raum vollständig abzudecken. Der
erste Teil der Matte liegt nun auf‐ recht an den Rückenlehnen der
Vordersitze.

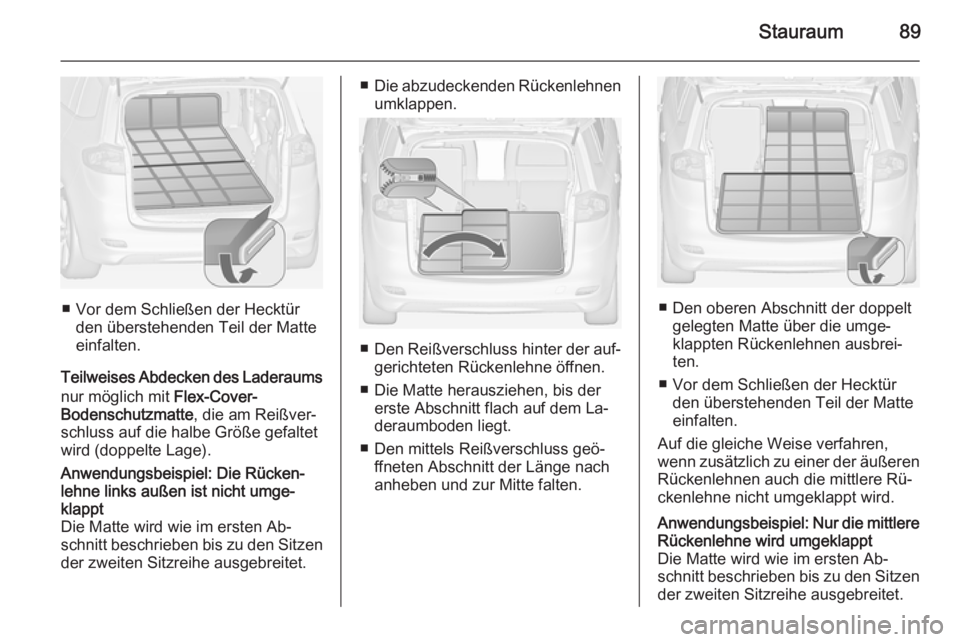

Stauraum89
■ Vor dem Schließen der Hecktürden überstehenden Teil der Matte
einfalten.
Teilweises Abdecken des Laderaums nur möglich mit Flex-Cover-
Bodenschutzmatte , die am Reißver‐
schluss auf die halbe Größe gefaltet
wird (doppelte Lage).
Anwendungsbeispiel: Die Rücken‐
lehne links außen ist nicht umge‐
klappt
Die Matte wird wie im ersten Ab‐
schnitt beschrieben bis zu den Sitzen
der zweiten Sitzreihe ausgebreitet.■ Die abzudeckenden Rückenlehnen
umklappen.
■ Den Reißverschluss hinter der auf‐
gerichteten Rückenlehne öffnen.
■ Die Matte herausziehen, bis der erste Abschnitt flach auf dem La‐
deraumboden liegt.
■ Den mittels Reißverschluss geö‐ ffneten Abschnitt der Länge nach
anheben und zur Mitte falten.
■ Den oberen Abschnitt der doppelt gelegten Matte über die umge‐
klappten Rückenlehnen ausbrei‐
ten.
■ Vor dem Schließen der Hecktür den überstehenden Teil der Matteeinfalten.
Auf die gleiche Weise verfahren,
wenn zusätzlich zu einer der äußeren
Rückenlehnen auch die mittlere Rü‐
ckenlehne nicht umgeklappt wird.
Anwendungsbeispiel: Nur die mittlere Rückenlehne wird umgeklappt
Die Matte wird wie im ersten Ab‐
schnitt beschrieben bis zu den Sitzen der zweiten Sitzreihe ausgebreitet.

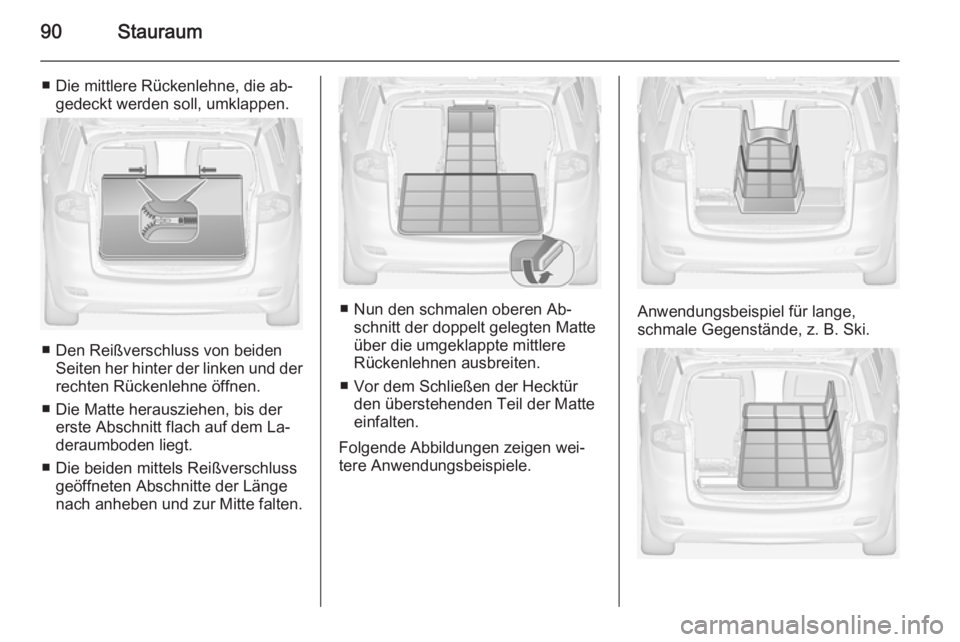

90Stauraum
■ Die mittlere Rückenlehne, die ab‐gedeckt werden soll, umklappen.
■ Den Reißverschluss von beidenSeiten her hinter der linken und der
rechten Rückenlehne öffnen.
■ Die Matte herausziehen, bis der erste Abschnitt flach auf dem La‐
deraumboden liegt.
■ Die beiden mittels Reißverschluss geöffneten Abschnitte der Länge
nach anheben und zur Mitte falten.
■ Nun den schmalen oberen Ab‐ schnitt der doppelt gelegten Matte
über die umgeklappte mittlere
Rückenlehnen ausbreiten.
■ Vor dem Schließen der Hecktür den überstehenden Teil der Matte
einfalten.
Folgende Abbildungen zeigen wei‐
tere Anwendungsbeispiele.Anwendungsbeispiel für lange,
schmale Gegenstände, z. B. Ski.

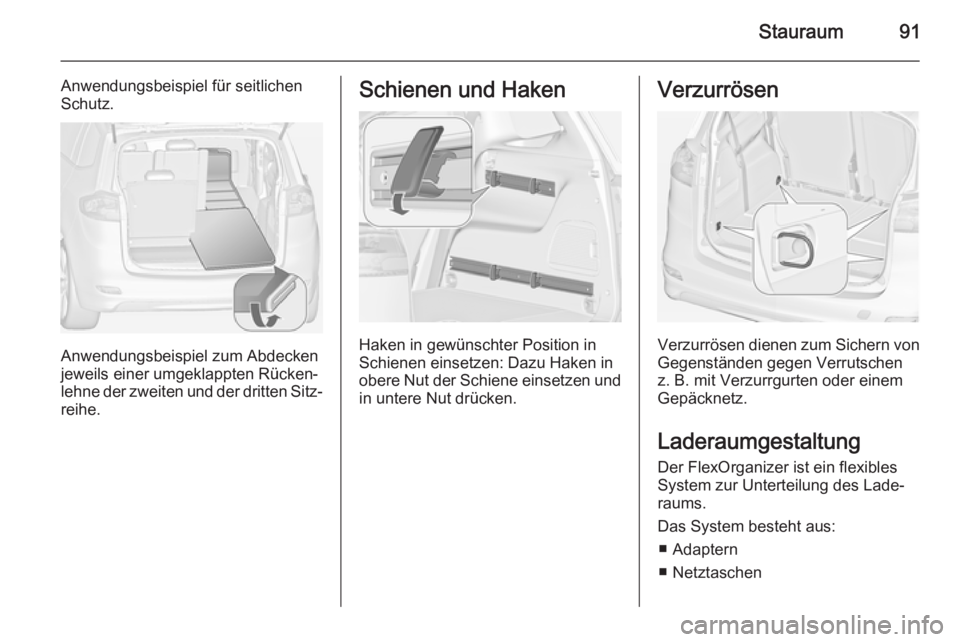

Stauraum91
Anwendungsbeispiel für seitlichen
Schutz.
Anwendungsbeispiel zum Abdecken
jeweils einer umgeklappten Rücken‐
lehne der zweiten und der dritten Sitz‐ reihe.
Schienen und Haken
Haken in gewünschter Position in
Schienen einsetzen: Dazu Haken in
obere Nut der Schiene einsetzen und
in untere Nut drücken.
Verzurrösen
Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.
LaderaumgestaltungDer FlexOrganizer ist ein flexiblesSystem zur Unterteilung des Lade‐
raums.
Das System besteht aus: ■ Adaptern
■ Netztaschen

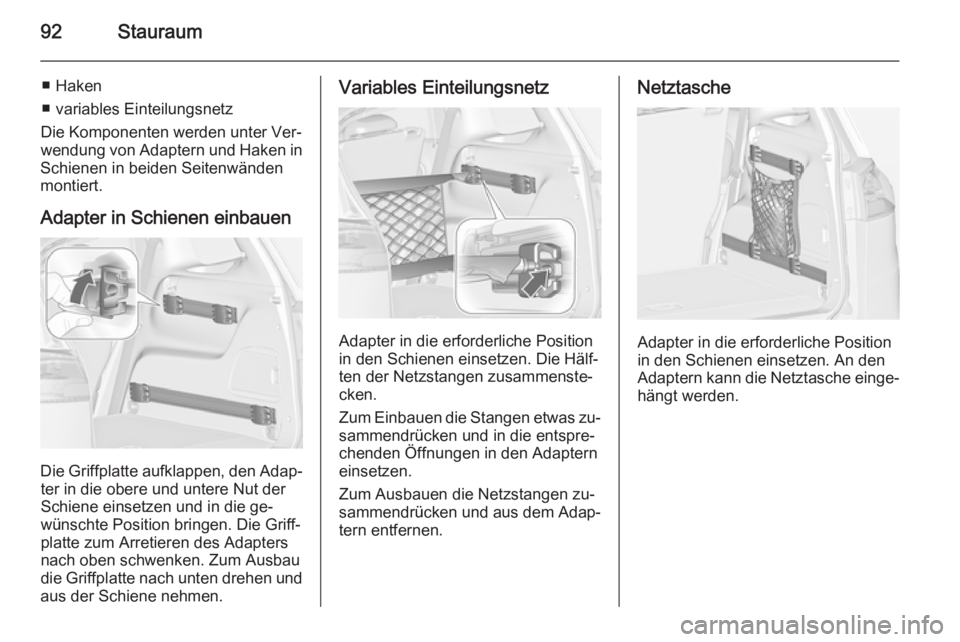

92Stauraum
■ Haken
■ variables Einteilungsnetz
Die Komponenten werden unter Ver‐
wendung von Adaptern und Haken in
Schienen in beiden Seitenwänden
montiert.
Adapter in Schienen einbauen
Die Griffplatte aufklappen, den Adap‐ter in die obere und untere Nut der
Schiene einsetzen und in die ge‐ wünschte Position bringen. Die Griff‐
platte zum Arretieren des Adapters
nach oben schwenken. Zum Ausbau
die Griffplatte nach unten drehen und
aus der Schiene nehmen.
Variables Einteilungsnetz
Adapter in die erforderliche Position
in den Schienen einsetzen. Die Hälf‐
ten der Netzstangen zusammenste‐
cken.
Zum Einbauen die Stangen etwas zu‐ sammendrücken und in die entspre‐
chenden Öffnungen in den Adaptern
einsetzen.
Zum Ausbauen die Netzstangen zu‐
sammendrücken und aus dem Adap‐
tern entfernen.
Netztasche
Adapter in die erforderliche Position
in den Schienen einsetzen. An den
Adaptern kann die Netztasche einge‐
hängt werden.

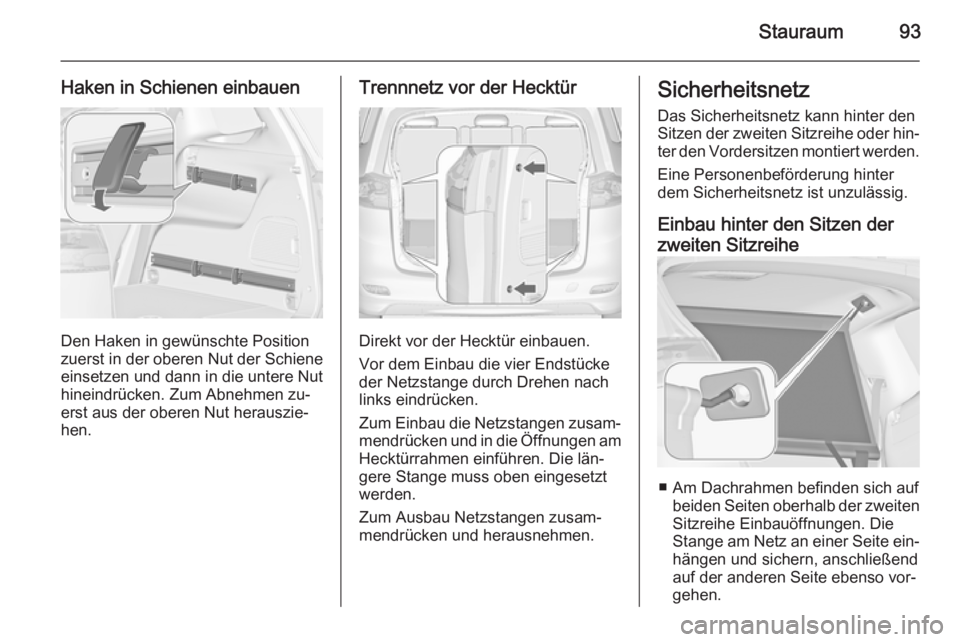

Stauraum93
Haken in Schienen einbauen
Den Haken in gewünschte Position
zuerst in der oberen Nut der Schiene
einsetzen und dann in die untere Nut
hineindrücken. Zum Abnehmen zu‐
erst aus der oberen Nut herauszie‐
hen.
Trennnetz vor der Hecktür
Direkt vor der Hecktür einbauen.
Vor dem Einbau die vier Endstücke
der Netzstange durch Drehen nach
links eindrücken.
Zum Einbau die Netzstangen zusam‐ mendrücken und in die Öffnungen amHecktürrahmen einführen. Die län‐
gere Stange muss oben eingesetzt
werden.
Zum Ausbau Netzstangen zusam‐
mendrücken und herausnehmen.
Sicherheitsnetz
Das Sicherheitsnetz kann hinter den
Sitzen der zweiten Sitzreihe oder hin‐
ter den Vordersitzen montiert werden.
Eine Personenbeförderung hinter
dem Sicherheitsnetz ist unzulässig.
Einbau hinter den Sitzen der
zweiten Sitzreihe
■ Am Dachrahmen befinden sich auf beiden Seiten oberhalb der zweitenSitzreihe Einbauöffnungen. Die
Stange am Netz an einer Seite ein‐
hängen und sichern, anschließend auf der anderen Seite ebenso vor‐
gehen.

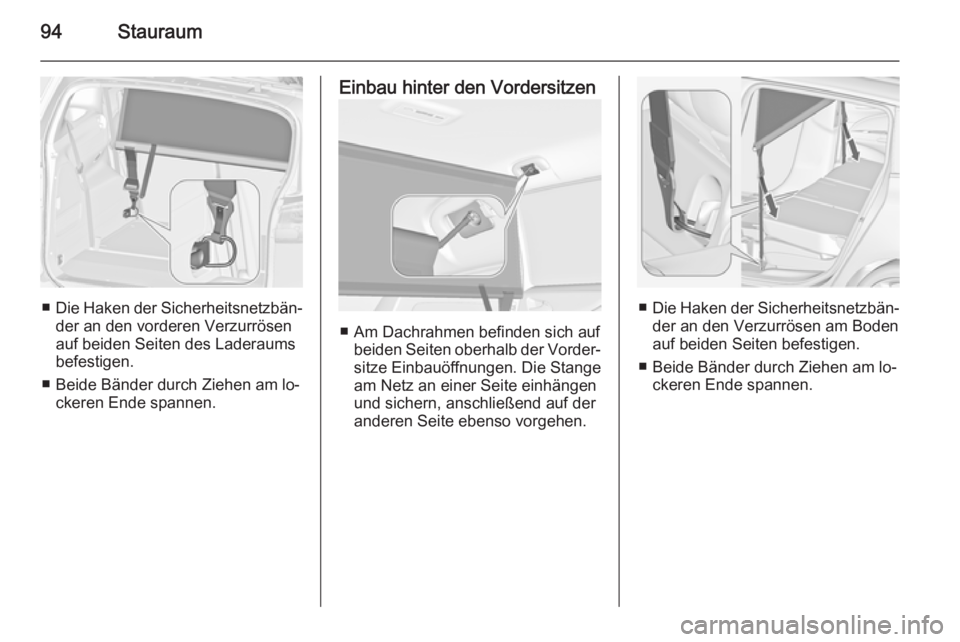

94Stauraum
■Die Haken der Sicherheitsnetzbän‐
der an den vorderen Verzurrösen auf beiden Seiten des Laderaums
befestigen.
■ Beide Bänder durch Ziehen am lo‐ ckeren Ende spannen.
Einbau hinter den Vordersitzen
■ Am Dachrahmen befinden sich aufbeiden Seiten oberhalb der Vorder‐
sitze Einbauöffnungen. Die Stange
am Netz an einer Seite einhängen
und sichern, anschließend auf der
anderen Seite ebenso vorgehen.
■ Die Haken der Sicherheitsnetzbän‐
der an den Verzurrösen am Boden
auf beiden Seiten befestigen.
■ Beide Bänder durch Ziehen am lo‐ ckeren Ende spannen.
