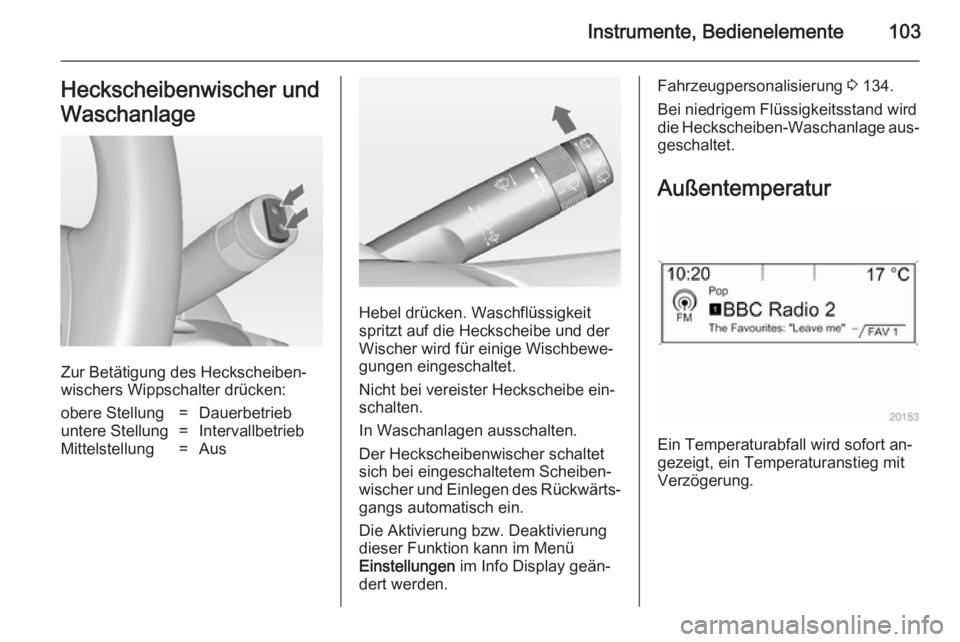

Instrumente, Bedienelemente103Heckscheibenwischer und
Waschanlage
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
obere Stellung=Dauerbetriebuntere Stellung=IntervallbetriebMittelstellung=Aus
Hebel drücken. Waschflüssigkeit
spritzt auf die Heckscheibe und der
Wischer wird für einige Wischbewe‐
gungen eingeschaltet.
Nicht bei vereister Heckscheibe ein‐
schalten.
In Waschanlagen ausschalten.
Der Heckscheibenwischer schaltet
sich bei eingeschaltetem Scheiben‐
wischer und Einlegen des Rückwärts‐
gangs automatisch ein.
Die Aktivierung bzw. Deaktivierung
dieser Funktion kann im Menü
Einstellungen im Info Display geän‐
dert werden.
Fahrzeugpersonalisierung 3 134.
Bei niedrigem Flüssigkeitsstand wird
die Heckscheiben-Waschanlage aus‐ geschaltet.
Außentemperatur
Ein Temperaturabfall wird sofort an‐
gezeigt, ein Temperaturanstieg mit
Verzögerung.

104Instrumente, Bedienelemente

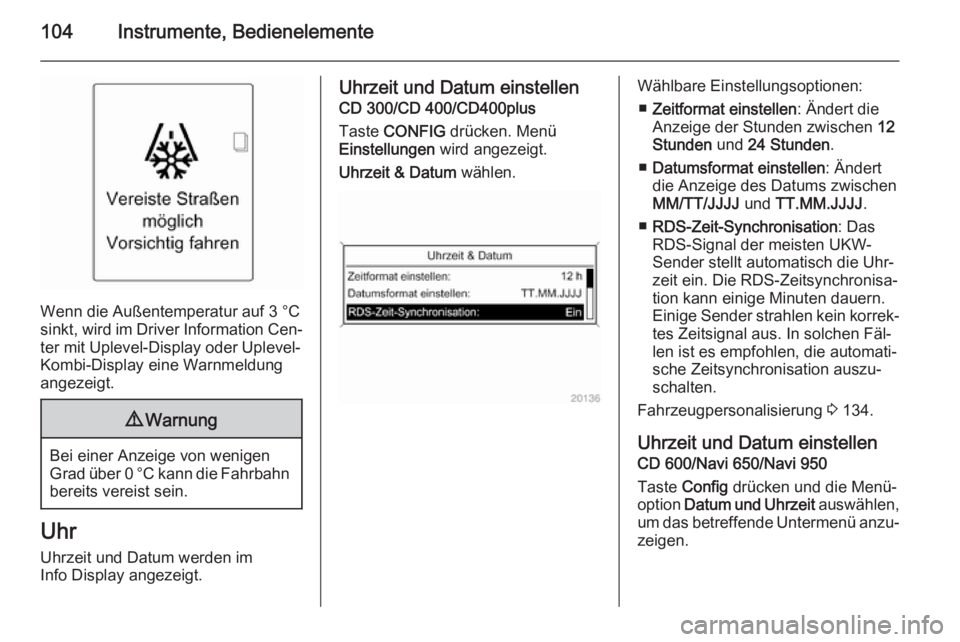

Wenn die Außentemperatur auf 3 °Csinkt, wird im Driver Information Cen‐
ter mit Uplevel-Display oder Uplevel-
Kombi-Display eine Warnmeldung
angezeigt.
9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Uhrzeit und Datum werden im
Info Display angezeigt.
Uhrzeit und Datum einstellen
CD 300/CD 400/CD400plus
Taste CONFIG drücken. Menü
Einstellungen wird angezeigt.
Uhrzeit & Datum wählen.Wählbare Einstellungsoptionen:
■ Zeitformat einstellen : Ändert die
Anzeige der Stunden zwischen 12
Stunden und 24 Stunden .
■ Datumsformat einstellen : Ändert
die Anzeige des Datums zwischen
MM/TT/JJJJ und TT.MM.JJJJ .
■ RDS-Zeit-Synchronisation : Das
RDS-Signal der meisten UKW-
Sender stellt automatisch die Uhr‐
zeit ein. Die RDS-Zeitsynchronisa‐
tion kann einige Minuten dauern. Einige Sender strahlen kein korrek‐
tes Zeitsignal aus. In solchen Fäl‐
len ist es empfohlen, die automati‐ sche Zeitsynchronisation auszu‐
schalten.
Fahrzeugpersonalisierung 3 134.

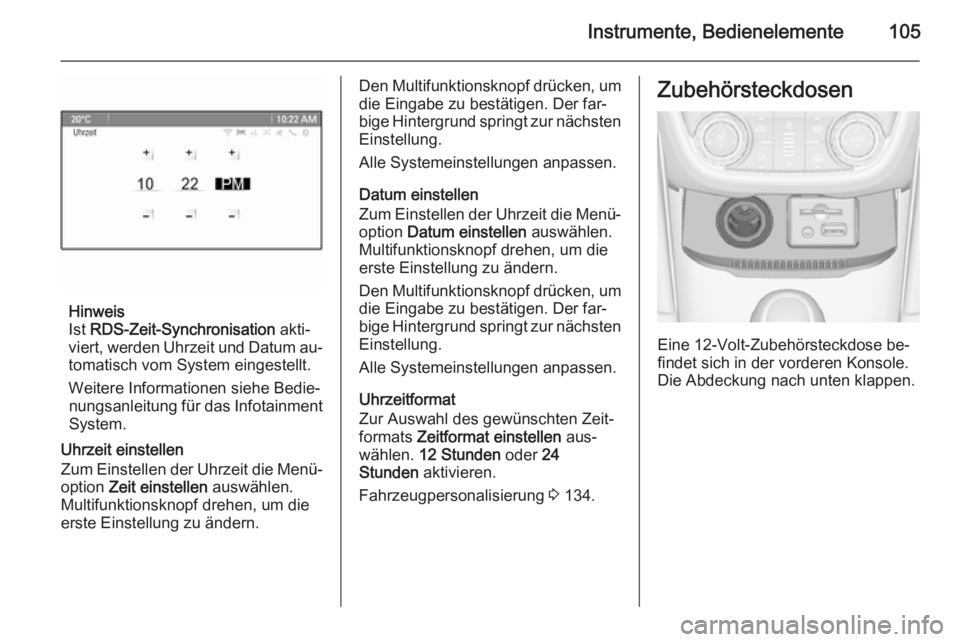

Uhrzeit und Datum einstellen
CD 600/Navi 650/Navi 950
Taste Config drücken und die Menü‐
option Datum und Uhrzeit auswählen,
um das betreffende Untermenü anzu‐
zeigen.

Instrumente, Bedienelemente105
Hinweis
Ist RDS-Zeit-Synchronisation akti‐
viert, werden Uhrzeit und Datum au‐ tomatisch vom System eingestellt.
Weitere Informationen siehe Bedie‐ nungsanleitung für das Infotainment System.
Uhrzeit einstellen
Zum Einstellen der Uhrzeit die Menü‐
option Zeit einstellen auswählen.
Multifunktionsknopf drehen, um die
erste Einstellung zu ändern.
Den Multifunktionsknopf drücken, um die Eingabe zu bestätigen. Der far‐
bige Hintergrund springt zur nächsten Einstellung.
Alle Systemeinstellungen anpassen.
Datum einstellen
Zum Einstellen der Uhrzeit die Menü‐
option Datum einstellen auswählen.
Multifunktionsknopf drehen, um die erste Einstellung zu ändern.
Den Multifunktionsknopf drücken, um die Eingabe zu bestätigen. Der far‐
bige Hintergrund springt zur nächsten Einstellung.
Alle Systemeinstellungen anpassen.
Uhrzeitformat
Zur Auswahl des gewünschten Zeit‐
formats Zeitformat einstellen aus‐
wählen. 12 Stunden oder 24
Stunden aktivieren.
Fahrzeugpersonalisierung 3 134.Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose be‐
findet sich in der vorderen Konsole.
Die Abdeckung nach unten klappen.

106Instrumente, Bedienelemente

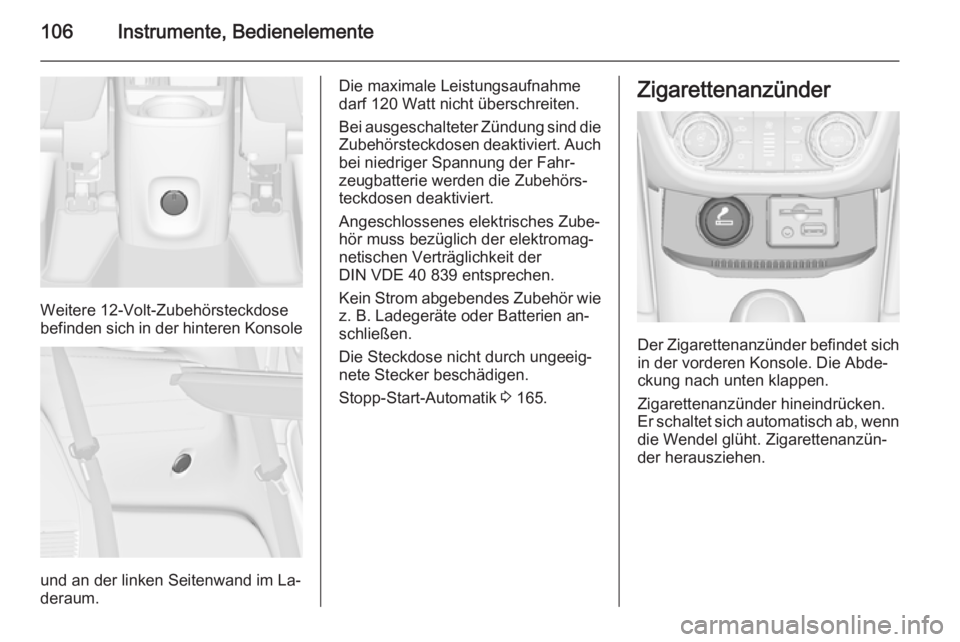

Weitere 12-Volt-Zubehörsteckdose
befinden sich in der hinteren Konsole
und an der linken Seitenwand im La‐
deraum.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung sind die
Zubehörsteckdosen deaktiviert. Auch bei niedriger Spannung der Fahr‐
zeugbatterie werden die Zubehörs‐
teckdosen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie z. B. Ladegeräte oder Batterien an‐
schließen.
Die Steckdose nicht durch ungeeig‐ nete Stecker beschädigen.
Stopp-Start-Automatik 3 165.Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der vorderen Konsole. Die Abde‐
ckung nach unten klappen.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.

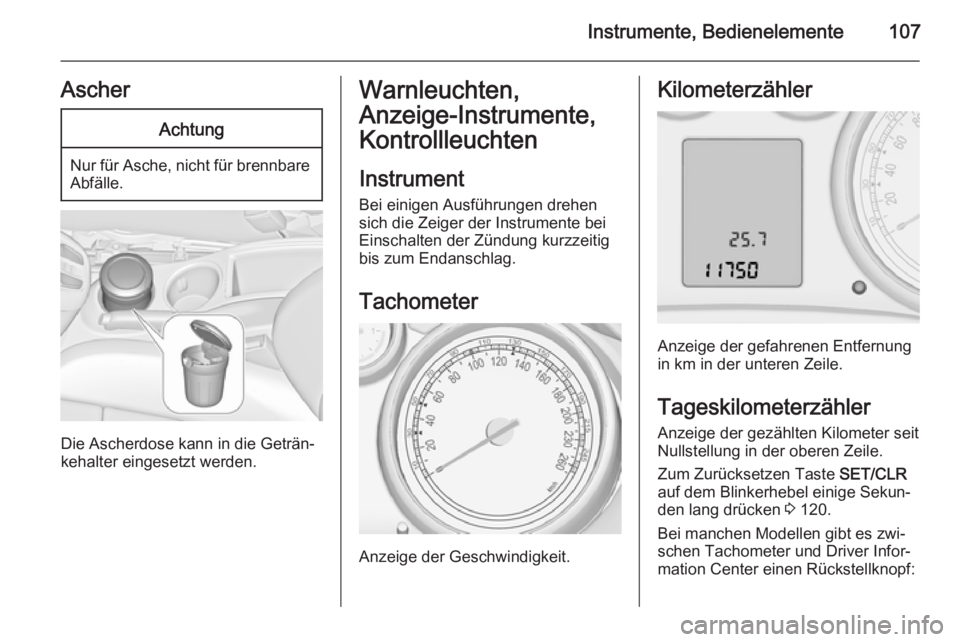

Instrumente, Bedienelemente107AscherAchtung
Nur für Asche, nicht für brennbareAbfälle.
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
InstrumentBei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
Anzeige der gefahrenen Entfernung
in km in der unteren Zeile.
Tageskilometerzähler
Anzeige der gezählten Kilometer seit
Nullstellung in der oberen Zeile.
Zum Zurücksetzen Taste SET/CLR
auf dem Blinkerhebel einige Sekun‐
den lang drücken 3 120.
Bei manchen Modellen gibt es zwi‐ schen Tachometer und Driver Infor‐
mation Center einen Rückstellknopf:

108Instrumente, Bedienelemente

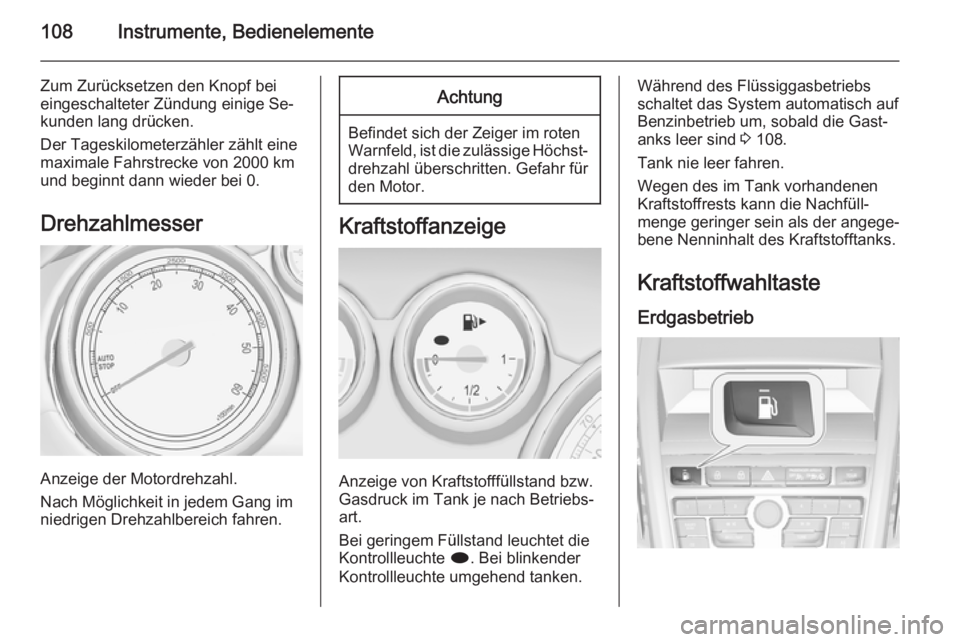

Zum Zurücksetzen den Knopf bei
eingeschalteter Zündung einige Se‐ kunden lang drücken.
Der Tageskilometerzähler zählt eine
maximale Fahrstrecke von 2000 km
und beginnt dann wieder bei 0.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Anzeige von Kraftstofffüllstand bzw.
Gasdruck im Tank je nach Betriebs‐
art.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.
Während des Flüssiggasbetriebs
schaltet das System automatisch auf
Benzinbetrieb um, sobald die Gast‐
anks leer sind 3 108.
Tank nie leer fahren.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kraftstoffwahltaste
Erdgasbetrieb

Instrumente, Bedienelemente109

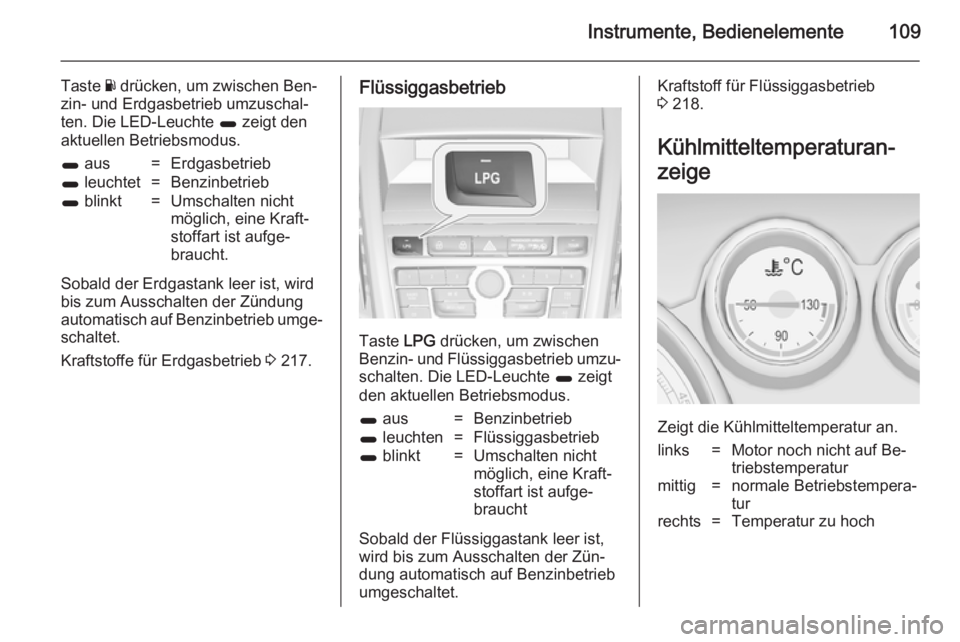

Taste Y drücken, um zwischen Ben‐
zin- und Erdgasbetrieb umzuschal‐ ten. Die LED-Leuchte 1 zeigt den
aktuellen Betriebsmodus.1 aus=Erdgasbetrieb1 leuchtet=Benzinbetrieb1 blinkt=Umschalten nicht
möglich, eine Kraft‐
stoffart ist aufge‐
braucht.
Sobald der Erdgastank leer ist, wird
bis zum Ausschalten der Zündung
automatisch auf Benzinbetrieb umge‐
schaltet.
Kraftstoffe für Erdgasbetrieb 3 217.
Flüssiggasbetrieb
Taste LPG drücken, um zwischen
Benzin- und Flüssiggasbetrieb umzu‐
schalten. Die LED-Leuchte 1 zeigt
den aktuellen Betriebsmodus.
1 aus=Benzinbetrieb1 leuchten=Flüssiggasbetrieb1 blinkt=Umschalten nicht
möglich, eine Kraft‐
stoffart ist aufge‐
braucht
Sobald der Flüssiggastank leer ist,
wird bis zum Ausschalten der Zün‐ dung automatisch auf Benzinbetrieb
umgeschaltet.
Kraftstoff für Flüssiggasbetrieb
3 218.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
links=Motor noch nicht auf Be‐
triebstemperaturmittig=normale Betriebstempera‐
turrechts=Temperatur zu hoch

110Instrumente, BedienelementeAchtung
Wenn die Kühlmitteltemperatur zuhoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.

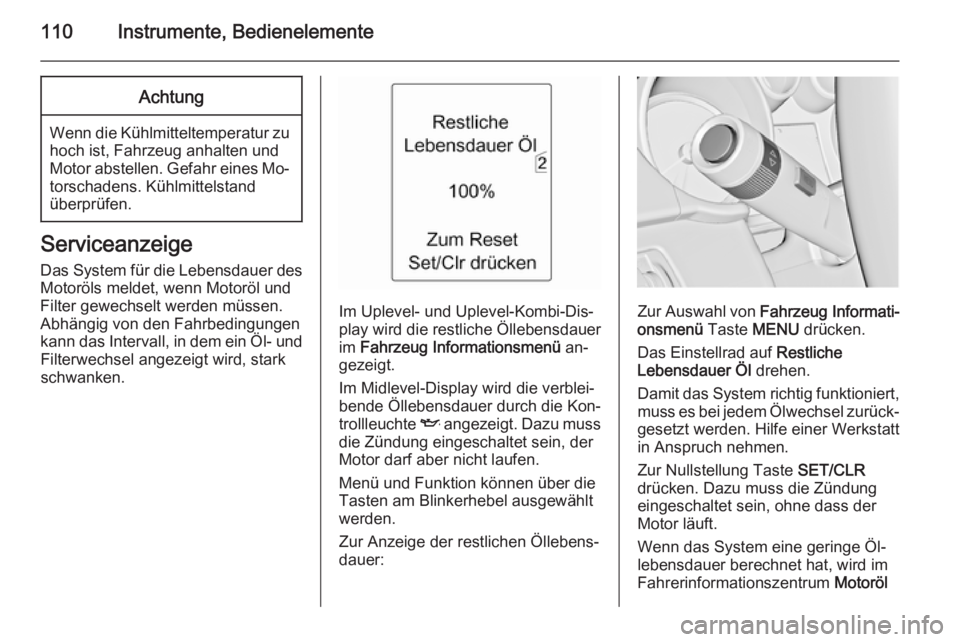

Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen. Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.
Im Uplevel- und Uplevel-Kombi-Dis‐
play wird die restliche Öllebensdauer
im Fahrzeug Informationsmenü an‐
gezeigt.
Im Midlevel-Display wird die verblei‐
bende Öllebensdauer durch die Kon‐
trollleuchte I angezeigt. Dazu muss
die Zündung eingeschaltet sein, der
Motor darf aber nicht laufen.
Menü und Funktion können über die
Tasten am Blinkerhebel ausgewählt
werden.
Zur Anzeige der restlichen Öllebens‐
dauer:Zur Auswahl von Fahrzeug Informati‐
onsmenü Taste MENU drücken.
Das Einstellrad auf Restliche
Lebensdauer Öl drehen.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Zur Nullstellung Taste SET/CLR
drücken. Dazu muss die Zündung eingeschaltet sein, ohne dass der
Motor läuft.
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Fahrerinformationszentrum Motoröl
