2014.5 OPEL ZAFIRA C Betriebsanleitung (in German)

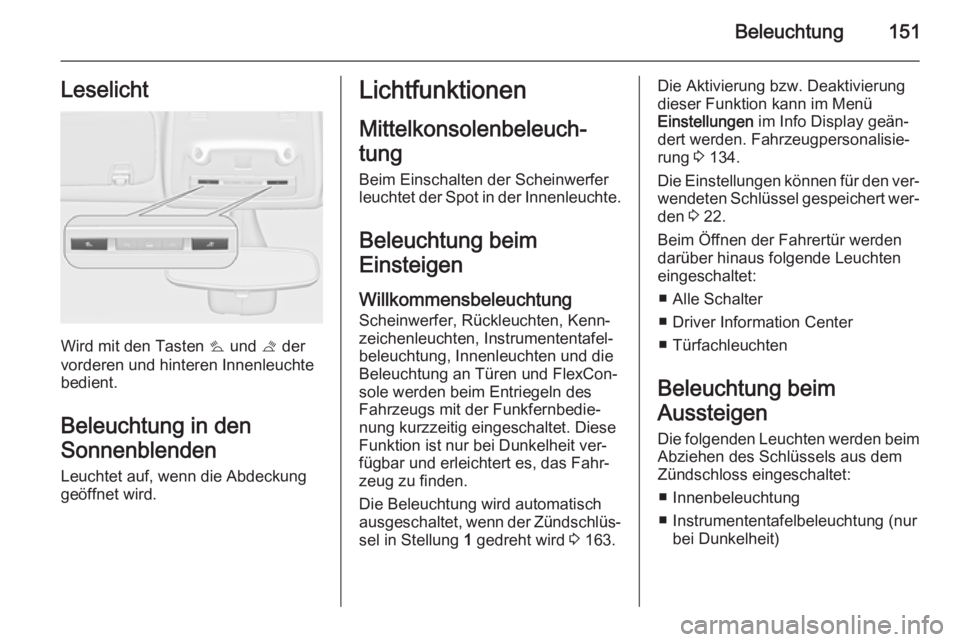

Beleuchtung151Leselicht
Wird mit den Tasten s und t der
vorderen und hinteren Innenleuchte
bedient.
Beleuchtung in den
Sonnenblenden Leuchtet auf, wenn die Abdeckunggeöffnet wird.
Lichtfunktionen
Mittelkonsolenbeleuch‐
tung
Beim Einschalten der Scheinwerfer
leuchtet der Spot in der Innenleuchte.
Beleuchtung beim
Einsteigen
Willkommensbeleuchtung Scheinwerfer, Rückleuchten, Kenn‐
zeichenleuchten, Instrumententafel‐
beleuchtung, Innenleuchten und die
Beleuchtung an Türen und FlexCon‐
sole werden beim Entriegeln des
Fahrzeugs mit der Funkfernbedie‐
nung kurzzeitig eingeschaltet. Diese
Funktion ist nur bei Dunkelheit ver‐
fügbar und erleichtert es, das Fahr‐
zeug zu finden.
Die Beleuchtung wird automatisch
ausgeschaltet, wenn der Zündschlüs‐
sel in Stellung 1 gedreht wird 3 163.Die Aktivierung bzw. Deaktivierung
dieser Funktion kann im Menü
Einstellungen im Info Display geän‐
dert werden. Fahrzeugpersonalisie‐ rung 3 134.
Die Einstellungen können für den ver‐
wendeten Schlüssel gespeichert wer‐ den 3 22.
Beim Öffnen der Fahrertür werden
darüber hinaus folgende Leuchten
eingeschaltet:
■ Alle Schalter
■ Driver Information Center
■ Türfachleuchten
Beleuchtung beim
Aussteigen
Die folgenden Leuchten werden beim Abziehen des Schlüssels aus demZündschloss eingeschaltet:
■ Innenbeleuchtung
■ Instrumententafelbeleuchtung (nur bei Dunkelheit)

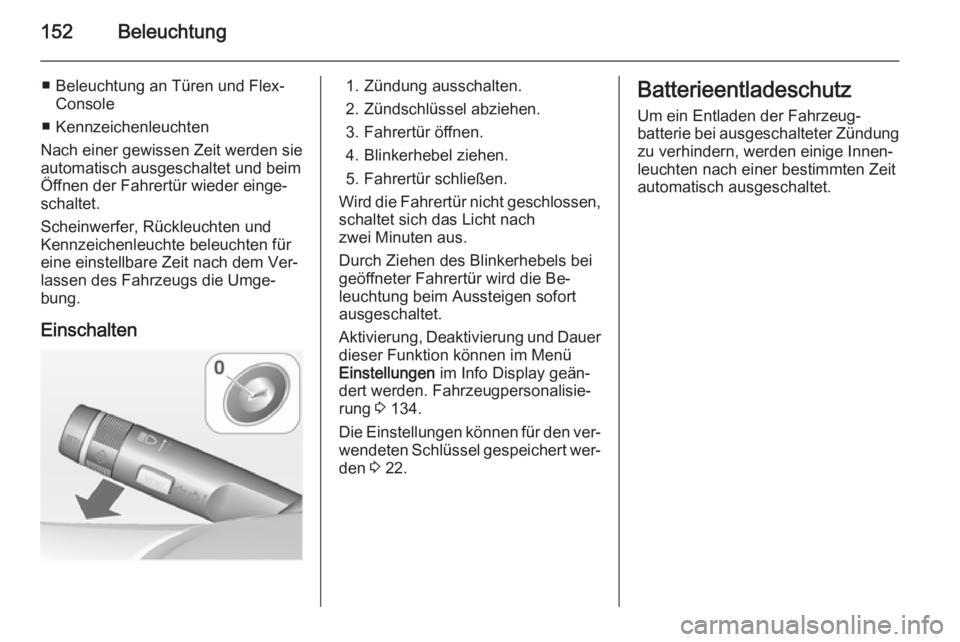

152Beleuchtung
■ Beleuchtung an Türen und Flex‐Console
■ Kennzeichenleuchten
Nach einer gewissen Zeit werden sie
automatisch ausgeschaltet und beim
Öffnen der Fahrertür wieder einge‐
schaltet.
Scheinwerfer, Rückleuchten und
Kennzeichenleuchte beleuchten für
eine einstellbare Zeit nach dem Ver‐
lassen des Fahrzeugs die Umge‐
bung.
Einschalten1. Zündung ausschalten.
2. Zündschlüssel abziehen.
3. Fahrertür öffnen.
4. Blinkerhebel ziehen.
5. Fahrertür schließen.
Wird die Fahrertür nicht geschlossen, schaltet sich das Licht nach
zwei Minuten aus.
Durch Ziehen des Blinkerhebels bei
geöffneter Fahrertür wird die Be‐
leuchtung beim Aussteigen sofort
ausgeschaltet.
Aktivierung, Deaktivierung und Dauer
dieser Funktion können im Menü
Einstellungen im Info Display geän‐
dert werden. Fahrzeugpersonalisie‐
rung 3 134.
Die Einstellungen können für den ver‐ wendeten Schlüssel gespeichert wer‐
den 3 22.Batterieentladeschutz
Um ein Entladen der Fahrzeug‐
batterie bei ausgeschalteter Zündung
zu verhindern, werden einige Innen‐
leuchten nach einer bestimmten Zeit
automatisch ausgeschaltet.

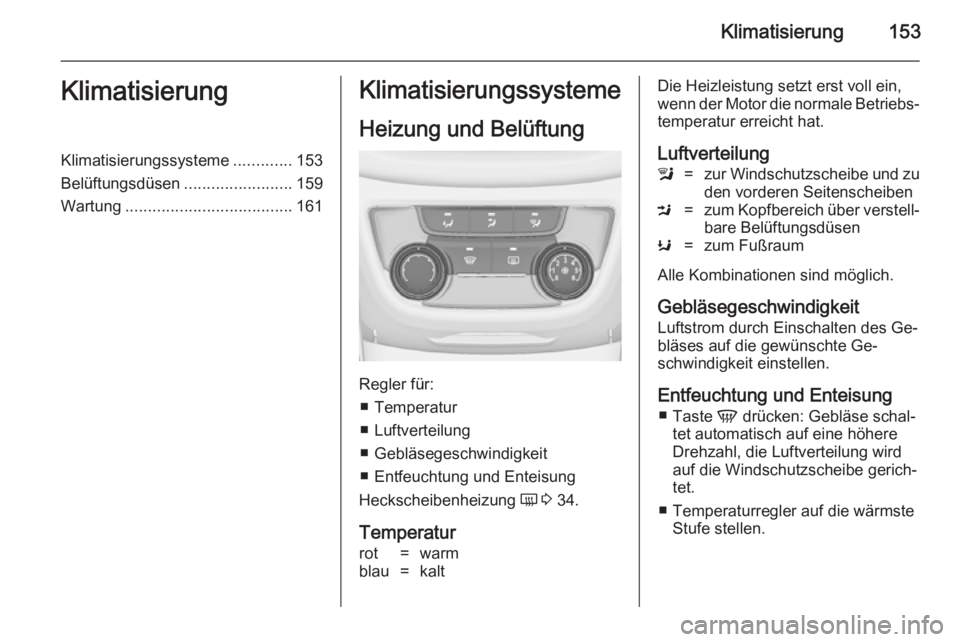

Klimatisierung153KlimatisierungKlimatisierungssysteme.............153
Belüftungsdüsen ........................159
Wartung ..................................... 161Klimatisierungssysteme
Heizung und Belüftung
Regler für: ■ Temperatur
■ Luftverteilung
■ Gebläsegeschwindigkeit
■ Entfeuchtung und Enteisung
Heckscheibenheizung Ü 3 34.
Temperatur
rot=warmblau=kaltDie Heizleistung setzt erst voll ein,
wenn der Motor die normale Betriebs‐
temperatur erreicht hat.
Luftverteilungl=zur Windschutzscheibe und zu den vorderen SeitenscheibenM=zum Kopfbereich über verstell‐
bare BelüftungsdüsenK=zum Fußraum
Alle Kombinationen sind möglich.
Gebläsegeschwindigkeit
Luftstrom durch Einschalten des Ge‐ bläses auf die gewünschte Ge‐
schwindigkeit einstellen.
Entfeuchtung und Enteisung ■ Taste V drücken: Gebläse schal‐
tet automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe gerich‐
tet.
■ Temperaturregler auf die wärmste Stufe stellen.

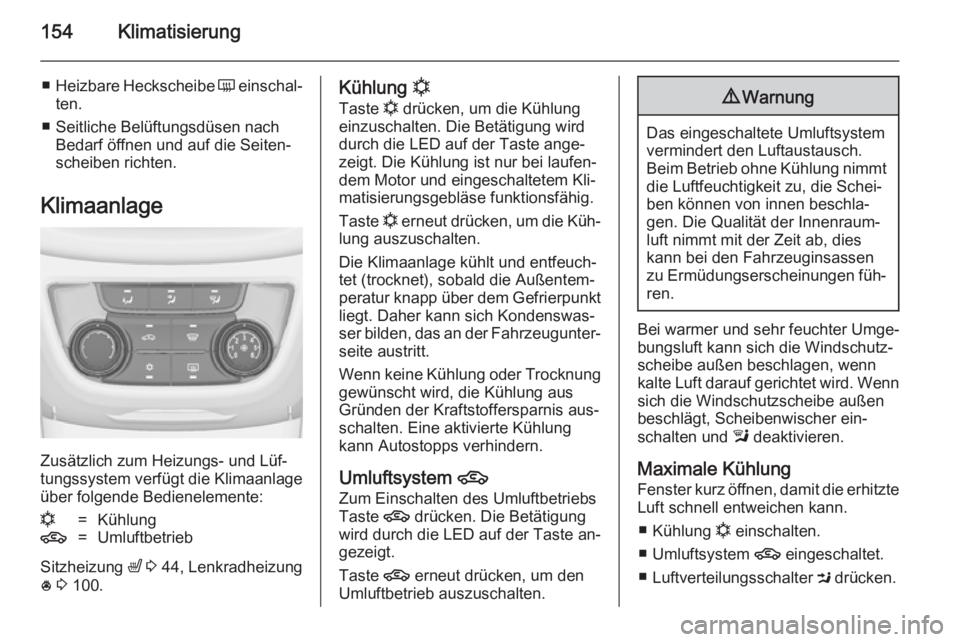

154Klimatisierung
■Heizbare Heckscheibe Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Klimaanlage
Zusätzlich zum Heizungs- und Lüf‐
tungssystem verfügt die Klimaanlage
über folgende Bedienelemente:
n=Kühlung4=Umluftbetrieb
Sitzheizung ß 3 44, Lenkradheizung
* 3 100.
Kühlung n
Taste n drücken, um die Kühlung
einzuschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem Kli‐
matisierungsgebläse funktionsfähig.
Taste n erneut drücken, um die Küh‐
lung auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet), sobald die Außentem‐ peratur knapp über dem Gefrierpunkt
liegt. Daher kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Eine aktivierte Kühlung
kann Autostopps verhindern.
Umluftsystem 4
Zum Einschalten des Umluftbetriebs
Taste 4 drücken. Die Betätigung
wird durch die LED auf der Taste an‐
gezeigt.
Taste 4 erneut drücken, um den
Umluftbetrieb auszuschalten.9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Bei warmer und sehr feuchter Umge‐ bungsluft kann sich die Windschutz‐
scheibe außen beschlagen, wenn
kalte Luft darauf gerichtet wird. Wenn
sich die Windschutzscheibe außen
beschlägt, Scheibenwischer ein‐
schalten und l deaktivieren.
Maximale Kühlung
Fenster kurz öffnen, damit die erhitzte Luft schnell entweichen kann.
■ Kühlung n einschalten.
■ Umluftsystem 4 eingeschaltet.
■ Luftverteilungsschalter M drücken.

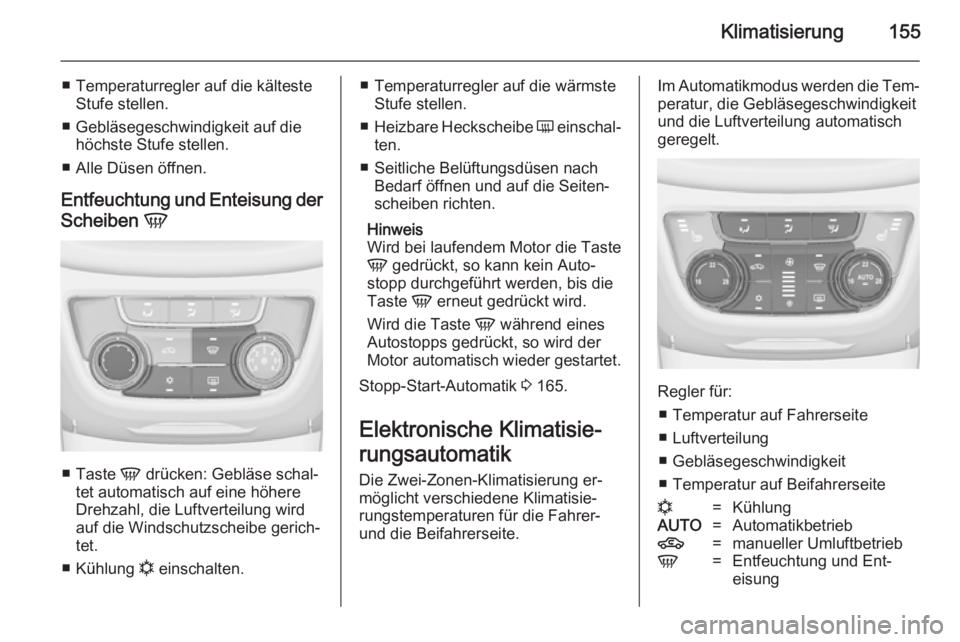

Klimatisierung155
■ Temperaturregler auf die kältesteStufe stellen.
■ Gebläsegeschwindigkeit auf die höchste Stufe stellen.
■ Alle Düsen öffnen.
Entfeuchtung und Enteisung der
Scheiben V
■
Taste V drücken: Gebläse schal‐
tet automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe gerich‐
tet.
■ Kühlung n einschalten.
■ Temperaturregler auf die wärmste
Stufe stellen.
■ Heizbare Heckscheibe Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Hinweis
Wird bei laufendem Motor die Taste
V gedrückt, so kann kein Auto‐
stopp durchgeführt werden, bis die
Taste V erneut gedrückt wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 165.
Elektronische Klimatisie‐
rungsautomatik
Die Zwei-Zonen-Klimatisierung er‐
möglicht verschiedene Klimatisie‐
rungstemperaturen für die Fahrer-
und die Beifahrerseite.Im Automatikmodus werden die Tem‐ peratur, die Gebläsegeschwindigkeit
und die Luftverteilung automatisch
geregelt.
Regler für:
■ Temperatur auf Fahrerseite
■ Luftverteilung
■ Gebläsegeschwindigkeit
■ Temperatur auf Beifahrerseite
n=KühlungAUTO=Automatikbetrieb4=manueller UmluftbetriebV=Entfeuchtung und Ent‐
eisung

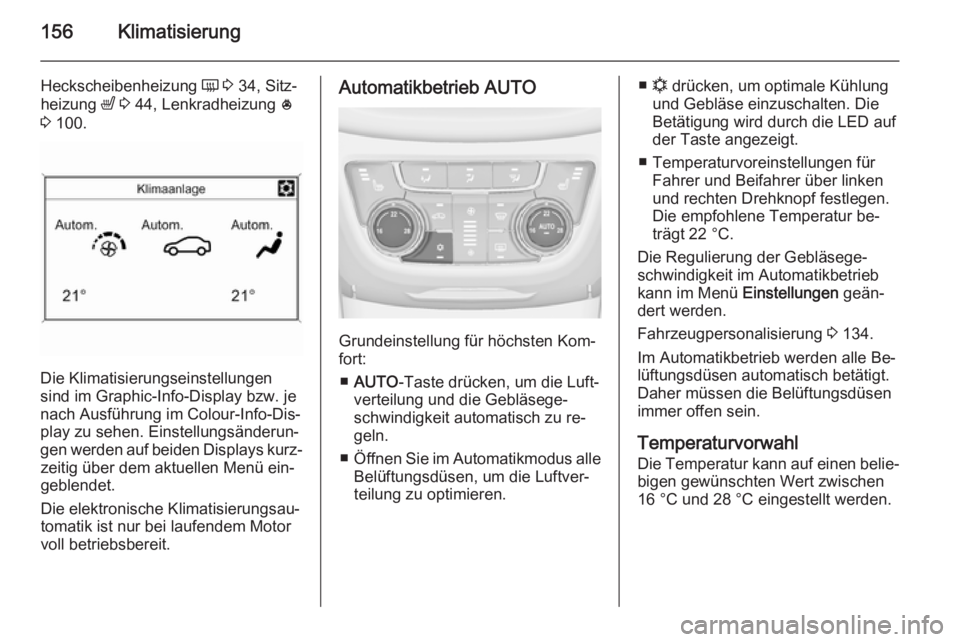

156Klimatisierung
Heckscheibenheizung Ü 3 34, Sitz‐
heizung ß 3 44, Lenkradheizung *
3 100.
Die Klimatisierungseinstellungen
sind im Graphic-Info-Display bzw. je
nach Ausführung im Colour-Info-Dis‐
play zu sehen. Einstellungsänderun‐
gen werden auf beiden Displays kurz‐ zeitig über dem aktuellen Menü ein‐
geblendet.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Automatikbetrieb AUTO
Grundeinstellung für höchsten Kom‐
fort:
■ AUTO -Taste drücken, um die Luft‐
verteilung und die Gebläsege‐
schwindigkeit automatisch zu re‐
geln.
■ Öffnen Sie im Automatikmodus alle
Belüftungsdüsen, um die Luftver‐
teilung zu optimieren.
■ n drücken, um optimale Kühlung
und Gebläse einzuschalten. Die
Betätigung wird durch die LED auf
der Taste angezeigt.
■ Temperaturvoreinstellungen für Fahrer und Beifahrer über linken
und rechten Drehknopf festlegen. Die empfohlene Temperatur be‐
trägt 22 °C.
Die Regulierung der Gebläsege‐
schwindigkeit im Automatikbetrieb
kann im Menü Einstellungen geän‐
dert werden.
Fahrzeugpersonalisierung 3 134.
Im Automatikbetrieb werden alle Be‐
lüftungsdüsen automatisch betätigt.
Daher müssen die Belüftungsdüsen
immer offen sein.
Temperaturvorwahl
Die Temperatur kann auf einen belie‐
bigen gewünschten Wert zwischen
16 °C und 28 °C eingestellt werden.

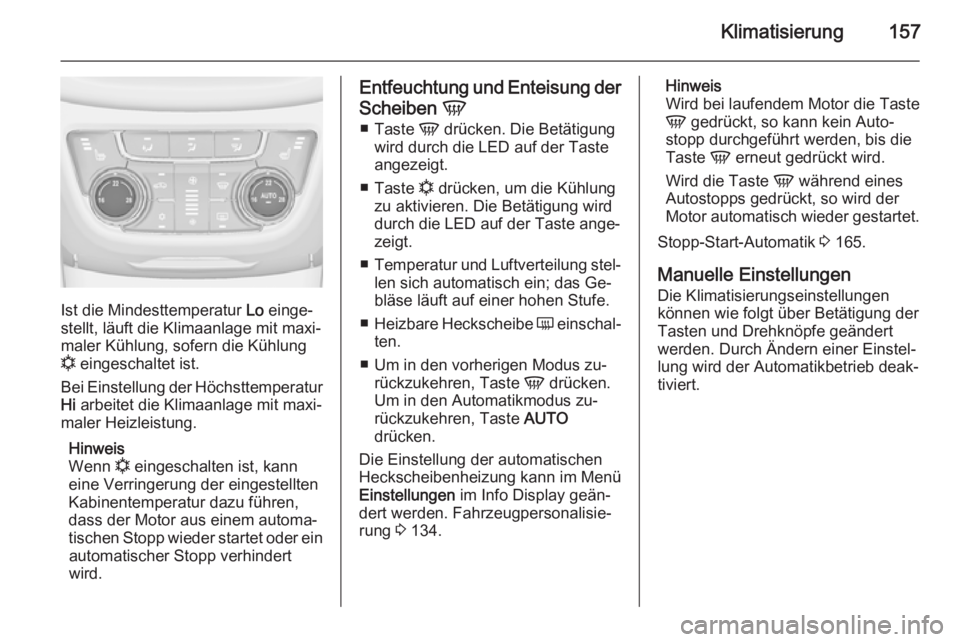

Klimatisierung157
Ist die Mindesttemperatur Lo einge‐
stellt, läuft die Klimaanlage mit maxi‐
maler Kühlung, sofern die Kühlung
n eingeschaltet ist.
Bei Einstellung der Höchsttemperatur
Hi arbeitet die Klimaanlage mit maxi‐
maler Heizleistung.
Hinweis
Wenn n eingeschalten ist, kann
eine Verringerung der eingestellten
Kabinentemperatur dazu führen,
dass der Motor aus einem automa‐
tischen Stopp wieder startet oder ein automatischer Stopp verhindert
wird.
Entfeuchtung und Enteisung der
Scheiben V
■ Taste V drücken. Die Betätigung
wird durch die LED auf der Taste
angezeigt.
■ Taste n drücken, um die Kühlung
zu aktivieren. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.
■ Temperatur und Luftverteilung stel‐
len sich automatisch ein; das Ge‐
bläse läuft auf einer hohen Stufe.
■ Heizbare Heckscheibe Ü einschal‐
ten.
■ Um in den vorherigen Modus zu‐ rückzukehren, Taste V drücken.
Um in den Automatikmodus zu‐
rückzukehren, Taste AUTO
drücken.
Die Einstellung der automatischen Heckscheibenheizung kann im Menü
Einstellungen im Info Display geän‐
dert werden. Fahrzeugpersonalisie‐
rung 3 134.Hinweis
Wird bei laufendem Motor die Taste
V gedrückt, so kann kein Auto‐
stopp durchgeführt werden, bis die
Taste V erneut gedrückt wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 165.
Manuelle Einstellungen
Die Klimatisierungseinstellungen
können wie folgt über Betätigung der
Tasten und Drehknöpfe geändert
werden. Durch Ändern einer Einstel‐
lung wird der Automatikbetrieb deak‐
tiviert.

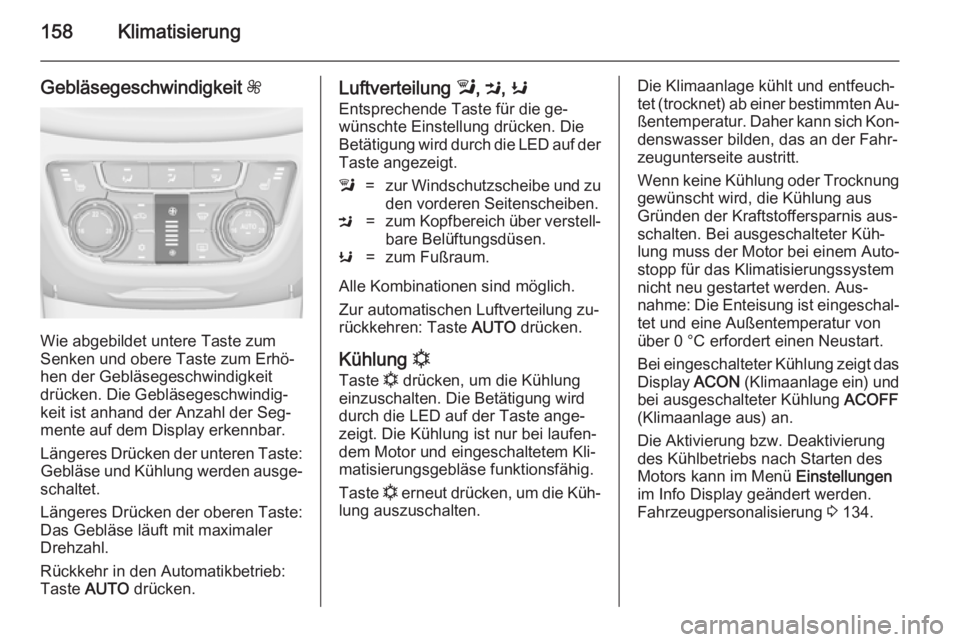

158Klimatisierung
Gebläsegeschwindigkeit Z
Wie abgebildet untere Taste zum
Senken und obere Taste zum Erhö‐
hen der Gebläsegeschwindigkeit
drücken. Die Gebläsegeschwindig‐
keit ist anhand der Anzahl der Seg‐
mente auf dem Display erkennbar.
Längeres Drücken der unteren Taste: Gebläse und Kühlung werden ausge‐
schaltet.
Längeres Drücken der oberen Taste:
Das Gebläse läuft mit maximaler
Drehzahl.
Rückkehr in den Automatikbetrieb:
Taste AUTO drücken.
Luftverteilung l, M , K
Entsprechende Taste für die ge‐
wünschte Einstellung drücken. Die
Betätigung wird durch die LED auf der
Taste angezeigt.l=zur Windschutzscheibe und zu den vorderen Seitenscheiben.M=zum Kopfbereich über verstell‐
bare Belüftungsdüsen.K=zum Fußraum.
Alle Kombinationen sind möglich.
Zur automatischen Luftverteilung zu‐
rückkehren: Taste AUTO drücken.
Kühlung n
Taste n drücken, um die Kühlung
einzuschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem Kli‐
matisierungsgebläse funktionsfähig.
Taste n erneut drücken, um die Küh‐
lung auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) ab einer bestimmten Au‐ ßentemperatur. Daher kann sich Kon‐
denswasser bilden, das an der Fahr‐
zeugunterseite austritt.
Wenn keine Kühlung oder Trocknung gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Bei ausgeschalteter Küh‐
lung muss der Motor bei einem Auto‐
stopp für das Klimatisierungssystem
nicht neu gestartet werden. Aus‐
nahme: Die Enteisung ist eingeschal‐ tet und eine Außentemperatur von
über 0 °C erfordert einen Neustart.
Bei eingeschalteter Kühlung zeigt das
Display ACON (Klimaanlage ein) und
bei ausgeschalteter Kühlung ACOFF
(Klimaanlage aus) an.
Die Aktivierung bzw. Deaktivierung
des Kühlbetriebs nach Starten des
Motors kann im Menü Einstellungen
im Info Display geändert werden. Fahrzeugpersonalisierung 3 134.
