Sitze, Rückhaltesysteme47
Griff unter dem Sitz ziehen, Sitz ver‐
schieben, Griff loslassen und Sitz ein‐ rasten lassen.
In der Komfortposition können die äu‐ßeren Sitze zudem seitlich verscho‐ben werden, wenn die Rückenlehne
des mittleren Sitzes umgeklappt
wurde und als Armlehne verwendet
wird.
Die Sitze können in verschiedenen
Zwischenstellungen eingerastet wer‐
den.
Umstellen von der Standard- zur
Komfortsitzposition ■ Kopfstütze des mittleren Sitzes durch Betätigen der Rastfeder nach
unten schieben 3 37.
■ Rückenlehne am mittleren Sitz
durch Ziehen an der Lasche um‐
klappen.
■ Die Tasten links und rechts neben der Kopfstütze des mittleren Sitzesdrücken und die äußeren Teile der
Rückenlehne zur Verwendung als
Armlehne nach innen klappen. Die
Rückenlehnenteile in Armlehnen‐
position fixieren.
■ Den Griff unter den äußeren Sitzen
ziehen und die Sitze nach hinten
schieben. In der hinteren Stellung
bewegen sich die Sitze zur Seite.
Sitz einrasten lassen.
Diese Einstellung bietet den höchs‐ ten Sitzkomfort auf den äußeren
Sitzen.

48Sitze, RückhaltesystemeAchtung
Mit Sitzen in der Komfortposition:■ Nicht die Komforteinstiegsfunk‐ tion verwenden 3 45.
■ Die Rückenlehnen der äußeren Sitze nicht umklappen.
■ Die mittlere Rückenlehne nicht aufrichten.
■ Die Sitze der mittleren Sitzreihe nicht umklappen oder aufrichten3 50.
Dies würde Schäden an den Sit‐
zen verursachen.
9 Warnung
Die Sitze nur dann in die Komfort‐
position bringen, wenn die Sitze
der dritten Sitzreihe nicht belegt
sind.
Umstellen von der Komfort- zur Stan‐ dardsitzposition
■ Den Griff unter den äußeren Sitzen
ziehen und die Sitze nach vorneschieben.
■ Die Tasten links und rechts neben der Kopfstütze des mittleren Sitzes
drücken und die beiden Armleh‐ nenteile zurückklappen, sodass sie wieder Teil der Rückenlehne wer‐den.
■ Rückenlehne des mittleren Sitzes aufrichten. Position durch Ziehen
an der Lasche einstellen.
Achtung
Vor dem Aufrichten der mittleren
Rückenlehne sicherstellen, dass
die Armlehnenteile nach unten ge‐ klappt sind.

Sitze, Rückhaltesysteme49
Sicherstellen, dass alle Teile korrekt
an ihrer Position eingerastet sind.
Rückenlehnen
Die Neigung der Rückenlehne kann
individuell auf eine von drei verschie‐
denen Positionen eingestellt werden.
Lasche ziehen, Neigung einstellen,
Lasche loslassen und Rückenlehne einrasten lassen.
9 Warnung
Die senkrechte Position der
Rückenlehnen nur zur Optimie‐
rung des Laderaums nutzen, nicht als Sitzposition.
Laderaum, Rückenlehnen umklap‐
pen 3 81.
Komforteinstieg
Die äußeren Sitze der zweiten Sitz‐
reihe können gekippt werden, um besseren Zugang zu den Sitzen der
dritten Sitzreihe zu erhalten.
Freigabehebel ziehen, Rückenlehne
umklappen und den Sitz nach vorne
bewegen.
Achtung
Mit Sitzen in der Komfortposition:
■ Die Komforteinstiegsfunktion nicht verwenden.
■ Nicht an der Lasche ziehen, um
die Neigung der Rückenlehne
zu verstellen.
Dies würde Schäden an den Sit‐
zen verursachen.

50Sitze, Rückhaltesysteme
Zurückklappen eines Sitzes nach
Nutzung der Komforteinstiegsfunk‐
tion
Den Sitz zuerst in die gewünschte Po‐ sition schieben und dann die Rücken‐
lehne aufrichten.
Sicherstellen, dass der Sitz einrastet.
Sitze der dritten Sitzreihe9 Warnung
Beim Verstellen bzw. Umklappen
der Sitze und Rückenlehnen der
zweiten und dritten Sitzreihe da‐
rauf achten, dass Hände und
Füße nicht im Bereich der beweg‐ lichen Teile sind.
Verstauen Sie keine Gegenstände unter den Sitzen.
Sitze niemals während der Fahrt einstellen, da sie sich unkontrol‐
liert verschieben könnten.
Nur mit eingerasteten Sitzen und
Rückenlehnen fahren.
Achtung
Vor dem Aufrichten oder Umklap‐
pen der Sitze müssen stets alle
Komponenten von den Seitenleis‐ ten und Verzurrösen entfernt wer‐den.
Die Verzurrösen müssen sich in
der verstauten Position befinden.
Die Sitze der dritten Sitzreihe lassen
sich im Fahrzeugboden versenken,
wenn sie nicht benötigt werden und/
oder der Laderaum vergrößert wer‐ den soll.
Die Sitze der dritten Sitzreihe können nur verwendet werden, wenn sich die
Sitze der zweiten Sitzreihe nicht in
der Komfortposition befinden.
Sitze aufrichten ■ Schutzmatte falten 3 86 und La‐
deraumabdeckung abnehmen 3 84.
■ Gurtzunge der beiden Sicherheits‐
gurte in die am Gurt angebrachte
Tasche einführen.

Sitze, Rückhaltesysteme51
■ Sitz durch Ziehen an der Lascheoben am Sitz aufrichten, bis er in
der aufgestellten Position einrastet.
Sitze in den Fahrzeugboden einklappen ■ Kopfstützen durch Betätigen der Rastfedern senken 3 37.
■ Gurtzunge der beiden Sicherheits‐ gurte in die am Gurt angebrachte
Tasche einführen.■ An der unteren Lasche ziehen und gleichzeitig die Rückenlehne nach
vorne schwenken, bis der Sitz im
Fahrzeugboden versenkt ist.
■ Schutzmatte 3 86 und Laderaum‐
abdeckung 3 84 anbringen.
Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder Ver‐
zögerung des Fahrzeugs blockieren
die Sicherheitsgurte, um die Insassen in Sitzposition zu halten. Dadurch
wird die Verletzungsgefahr deutlich
verringert.

52Sitze, Rückhaltesysteme9Warnung
Sicherheitsgurt vor jeder Fahrt an‐
legen.
Nicht angeschnallte Personen ge‐
fährden bei Unfällen die anderen
Fahrzeuginsassen und sich
selbst.
Die Sicherheitsgurte sind für jeweils
nur eine Person bestimmt. Kindersi‐
cherheitssystem 3 60.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen, Verun‐
reinigungen und korrekte Funktion
überprüfen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und ausge‐
löste Gurtstraffer in einer Werkstatt
ersetzen lassen.
Hinweis
Sicherstellen, dass die Gurte nicht durch Schuhe oder scharfkantige
Gegenstände beschädigt oder ein‐
geklemmt werden. Darauf achten,
dass kein Schmutz in die Gurtaufrol‐
ler gelangt.
Sicherheitsgurt anlegen
Für jeden Sitz ist eine Erinnerungs‐
leuchte „Sicherheitsgurt anlegen“
verfügbar. Für die Vordersitze wird
die Kontrollleuchte X auf dem Dreh‐
zahlmesser 3 113 angezeigt; für die
Rücksitze das Symbol X bzw. > im
Driver Information Center 3 120.
Gurtkraftbegrenzer
Auf den Vordersitzen wird die Belas‐
tung des Körpers durch die kontrol‐
lierte Freigabe des Gurtes während einer Kollision reduziert.
Gurtstraffer Bei Frontal- oder Heckkollisionen
werden die Gurte der Vordersitze ab
einer bestimmten Unfallschwere ge‐
strafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann
zum Auslösen der Gurtstraffer füh‐
ren.
Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v ununterbrochen
3 114.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐
straffer lösen nur einmal aus.
Hinweis
Keine Zubehörteile oder andere Ge‐
genstände anbringen oder ein‐
bauen, die die Funktion der Gurt‐
straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die Be‐
triebserlaubnis des Fahrzeugs er‐
lischt.

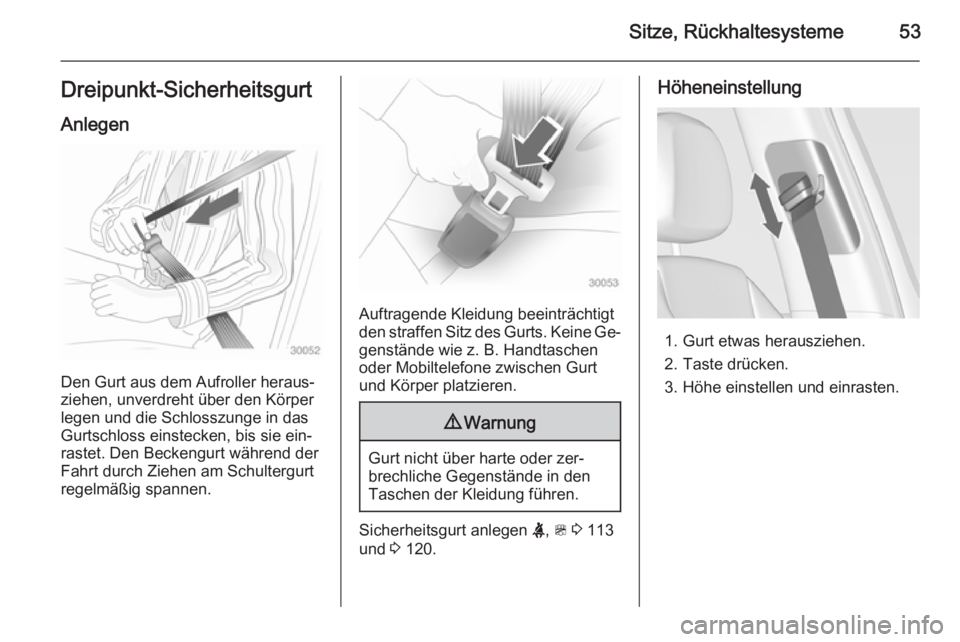

Sitze, Rückhaltesysteme53Dreipunkt-Sicherheitsgurt
Anlegen
Den Gurt aus dem Aufroller heraus‐
ziehen, unverdreht über den Körper
legen und die Schlosszunge in das
Gurtschloss einstecken, bis sie ein‐
rastet. Den Beckengurt während der
Fahrt durch Ziehen am Schultergurt
regelmäßig spannen.
Auftragende Kleidung beeinträchtigt
den straffen Sitz des Gurts. Keine Ge‐
genstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.
9 Warnung
Gurt nicht über harte oder zer‐
brechliche Gegenstände in den
Taschen der Kleidung führen.
Sicherheitsgurt anlegen X, > 3 113
und 3 120.
Höheneinstellung
1. Gurt etwas herausziehen.
2. Taste drücken.
3. Höhe einstellen und einrasten.

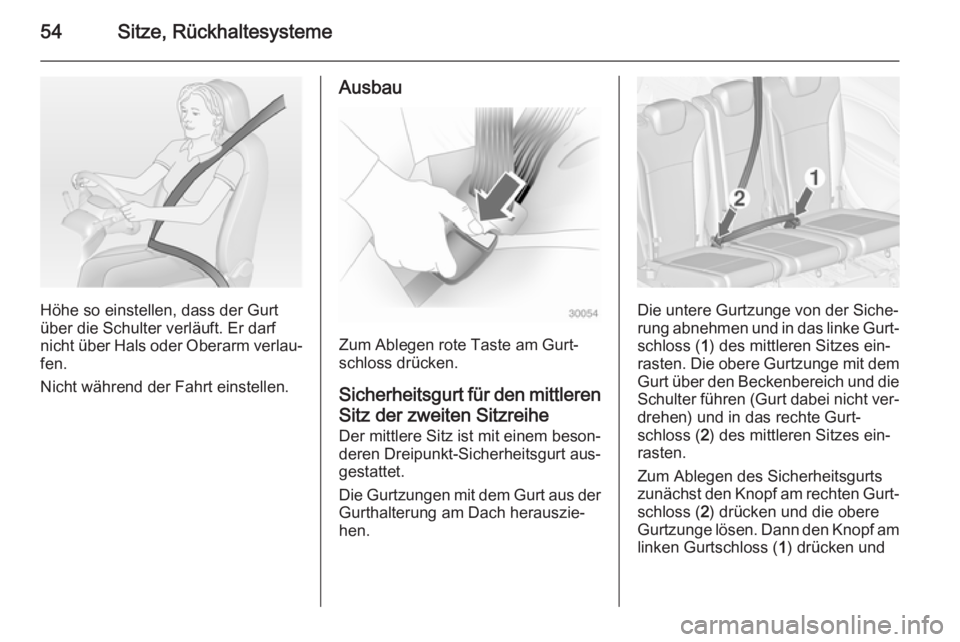

54Sitze, Rückhaltesysteme
Höhe so einstellen, dass der Gurt
über die Schulter verläuft. Er darf
nicht über Hals oder Oberarm verlau‐ fen.
Nicht während der Fahrt einstellen.
Ausbau
Zum Ablegen rote Taste am Gurt‐
schloss drücken.
Sicherheitsgurt für den mittleren Sitz der zweiten Sitzreihe
Der mittlere Sitz ist mit einem beson‐ deren Dreipunkt-Sicherheitsgurt aus‐
gestattet.
Die Gurtzungen mit dem Gurt aus der Gurthalterung am Dach herauszie‐
hen.
Die untere Gurtzunge von der Siche‐
rung abnehmen und in das linke Gurt‐
schloss ( 1) des mittleren Sitzes ein‐
rasten. Die obere Gurtzunge mit dem
Gurt über den Beckenbereich und die
Schulter führen (Gurt dabei nicht ver‐
drehen) und in das rechte Gurt‐
schloss ( 2) des mittleren Sitzes ein‐
rasten.
Zum Ablegen des Sicherheitsgurts
zunächst den Knopf am rechten Gurt‐ schloss ( 2) drücken und die obere
Gurtzunge lösen. Dann den Knopf am linken Gurtschloss ( 1) drücken und
