2014.5 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

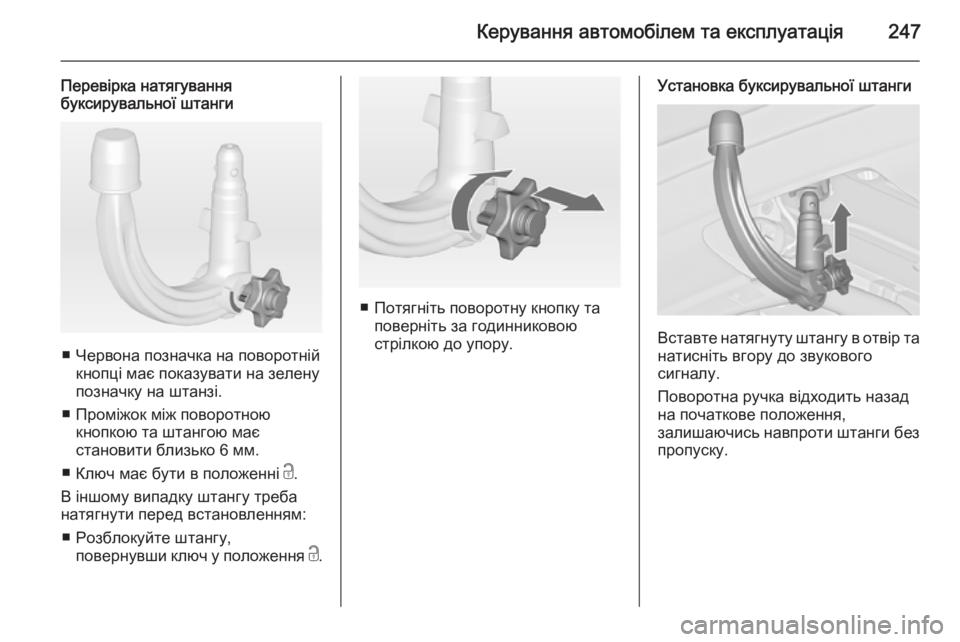

Керування автомобілем та експлуатація247
Перевірка натягування
буксирувальної штанги
■ Червона позначка на поворотній
кнопці має показувати на зелену
позначку на штанзі.
■ Проміжок між поворотною кнопкою та штангою має
становити близько 6 мм.
■ Ключ має бути в положенні c.
В іншому випадку штангу треба
натягнути перед встановленням:
■ Розблокуйте штангу, повернувши ключ у положення c.
■ Потягніть поворотну кнопку та
поверніть за годинниковою
стрілкою до упору.
Установка буксирувальної штанги
Вставте натягнуту штангу в отвір та
натисніть вгору до звукового
сигналу.
Поворотна ручка відходить назад
на початкове положення,
залишаючись навпроти штанги без пропуску.

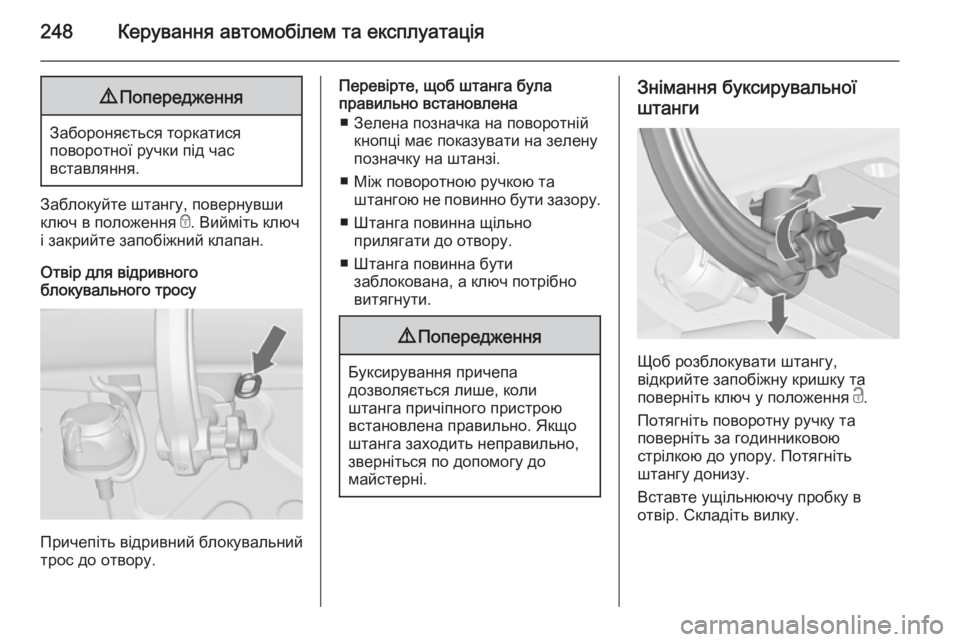

248Керування автомобілем та експлуатація9Попередження
Забороняється торкатися
поворотної ручки під час
вставляння.
Заблокуйте штангу, повернувши
ключ в положення e. Вийміть ключ
і закрийте запобіжний клапан.
Отвір для відривного
блокувального тросу
Причепіть відривний блокувальний
трос до отвору.
Перевірте, щоб штанга була правильно встановлена
■ Зелена позначка на поворотній кнопці має показувати на зелену
позначку на штанзі.
■ Між поворотною ручкою та штангою не повинно бути зазору.
■ Штанга повинна щільно прилягати до отвору.
■ Штанга повинна бути заблокована, а ключ потрібно
витягнути.9 Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга заходить неправильно,
зверніться по допомогу до
майстерні.
Знімання буксирувальної
штанги
Щоб розблокувати штангу,
відкрийте запобіжну кришку та
поверніть ключ у положення c.
Потягніть поворотну ручку та поверніть за годинниковою
стрілкою до упору. Потягніть
штангу донизу.
Вставте ущільнюючу пробку в
отвір. Складіть вилку.

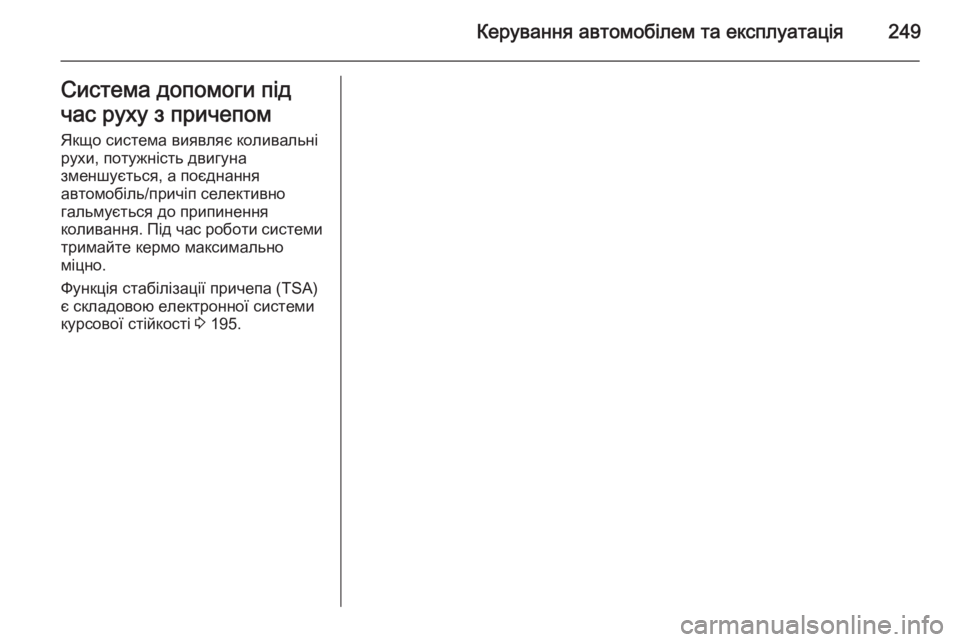

Керування автомобілем та експлуатація249Система допомоги під
час руху з причепом Якщо система виявляє коливальнірухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи
тримайте кермо максимально
міцно.
Функція стабілізації причепа (TSA)
є складовою електронної системи
курсової стійкості 3 195.

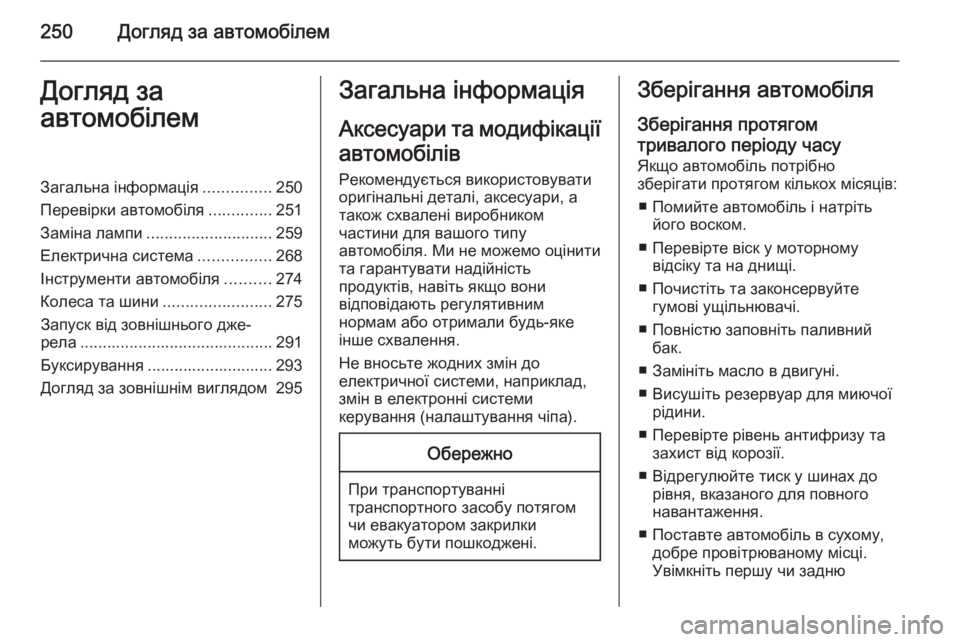

250Догляд за автомобілемДогляд за
автомобілемЗагальна інформація ...............250
Перевірки автомобіля ..............251
Заміна лампи ............................ 259
Електрична система ................268
Інструменти автомобіля ..........274
Колеса та шини ........................275
Запуск від зовнішнього дже‐
рела ........................................... 291
Буксирування ............................ 293
Догляд за зовнішнім виглядом 295Загальна інформація
Аксесуари та модифікації
автомобілів Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Не вносьте жодних змін до
електричної системи, наприклад,
змін в електронні системи
керування (налаштування чіпа).Обережно
При транспортуванні
транспортного засобу потягом чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом
тривалого періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
■ Помийте автомобіль і натріть його воском.
■ Перевірте віск у моторному відсіку та на днищі.
■ Почистіть та законсервуйте гумові ущільнювачі.
■ Повністю заповніть паливний бак.
■ Замініть масло в двигуні.
■ Висушіть резервуар для миючої рідини.
■ Перевірте рівень антифризу та захист від корозії.
■ Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
■ Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи задню

Догляд за автомобілем251
передачу чи встановіть селектор
у положення P. Попередьте
відкат автомобіля.
■ Не застосовуйте стоянкове гальмо.
■ Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
■ Відключіть клему з негативного виходу батареї автомобіля.
Майте на увазі, всі системи
перестануть працювати,
наприклад, система запобігання
викраденню автомобіля.
Повернення до експлуатації
Якщо автомобіль потрібно
повернути до експлуатації:
■ Підключіть клему до негативного виходу батареї автомобіля.
Активуйте систему
електропідйомників вікон.
■ Перевірте тиск у шинах.
■ Заповніть резервуар омиваючою рідиною.
■ Перевірте рівень масла в двигуні.■ Перевірте рівень охолоджуючої
рідини.
■ За потреби встановіть номерний знак.
Отримання автомобіля
після відпрацювання
ресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте виконання цієї
роботи лише авторизованим
центрам переробки.
Вторинна переробка автомобілів,
які працюють на скрапленому газі,
має виконуватися в авторизованих
сервісних центрах.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.

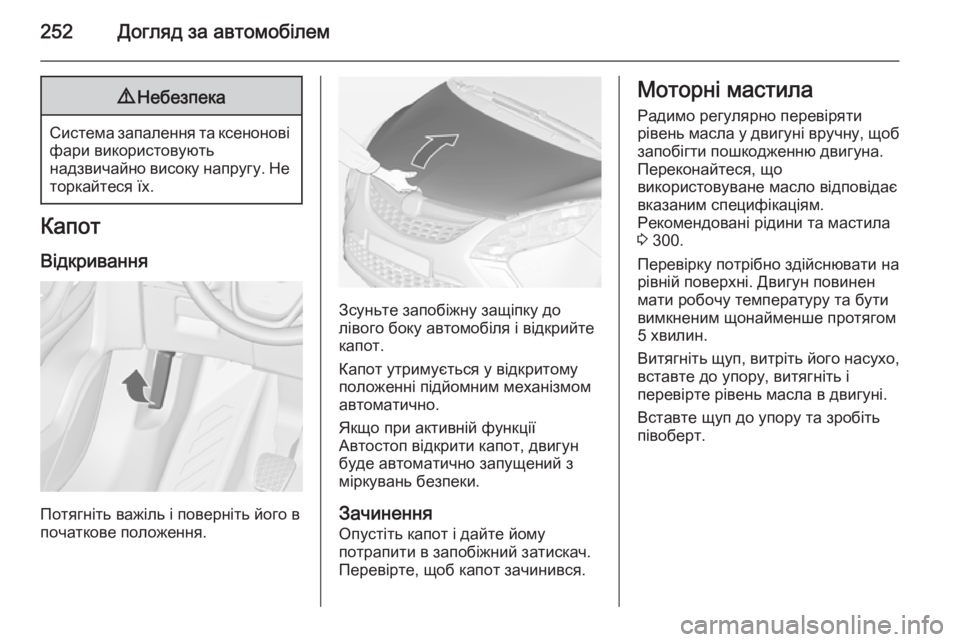

252Догляд за автомобілем9Небезпека
Система запалення та ксенонові
фари використовують
надзвичайно високу напругу. Не торкайтеся їх.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте капот.
Капот утримується у відкритому
положенні підйомним механізмом
автоматично.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Зачинення
Опустіть капот і дайте йому
потрапити в запобіжний затискач.
Перевірте, щоб капот зачинився.
Моторні мастила
Радимо регулярно перевіряти
рівень масла у двигуні вручну, щоб
запобігти пошкодженню двигуна.
Переконайтеся, що
використовуване масло відповідає
вказаним специфікаціям.
Рекомендовані рідини та мастила 3 300.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути
вимкненим щонайменше протягом 5 хвилин.
Витягніть щуп, витріть його насухо, вставте до упору, витягніть і
перевірте рівень масла в двигуні.
Вставте щуп до упору та зробіть
півоберт.

Догляд за автомобілем253
Залежно від варіанта двигуна
використовуються різні щупи.
Коли рівень масла падає до
позначки MIN, долийте масла.
Ми рекомендуємо використовувати
масло тієї самої якості, яке
використовувалось під час
останньої заміни.
Рівень масла в двигуні не повинен
перевищувати позначку MAX на
щупі.
Для доливання мастила на деяких
двигунах необхідна лійка.Лійка розташована на правому боці
відділення для зберігання у
багажному відділенні.
Скористайтеся лійкою для
доливання моторного мастила в
маслозаливну горловину.
Після доливання покладіть лійку в
пластиковий пакет і сховайте її у
відділення для зберігання.
Обережно
Масло з двигуна потрібно злити.
Заправні обсяги 3 315.

254Догляд за автомобілем
Установіть кришку рівно та
затисніть її.
Охолоджуюча рідина
двигуна Охолоджуюча рідина забезпечує
захист від замерзання при
температурі приблизно до -28 °C. У
північних країнах з дуже низькими
температурами заводська
охолоджувальна рідина
забезпечує захист від замерзання
приблизно до -37 °C.Обережно
Використовуйте антифриз, який
схвалено для використання в
автомобілі.
Рівень охолоджуючої рідиниОбережно
Надто низький рівень
охолоджуючої рідини може
спричинити пошкодження
двигуна.
Якщо система холодна, рівень
охолоджуючої рідини повинен бути
вище лінії наповнення. За умови
низького рівня долийте рідину.
9 Попередження
Залиште двигун для
охолодження перед
відкриванням кришки.
Обережно відкрийте кришку,
поступово знижуючи тиск.
Для доливання використовуйте
суміш готового концентрату
охолоджувальної рідини та чистої
водопровідної води в пропорції 1:1.
У разі відсутності концентрату охолоджувальної рідини,
використовуйте чисту
водопровідну воду. Щільно
закрийте кришку.
Двигун B16DTH: після запуску
двигуна встановіть приблизно на
5 хвилин найвищу температуру
обігріву і принаймні перший рівень
швидкості вентилятора. Це
потрібно для видалення повітря з
охолоджувальної системи.
Проводити перевірку концентрації охолоджувальної рідини та усувати
причини її витрати слід лише в
майстерні.
