2014.5 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

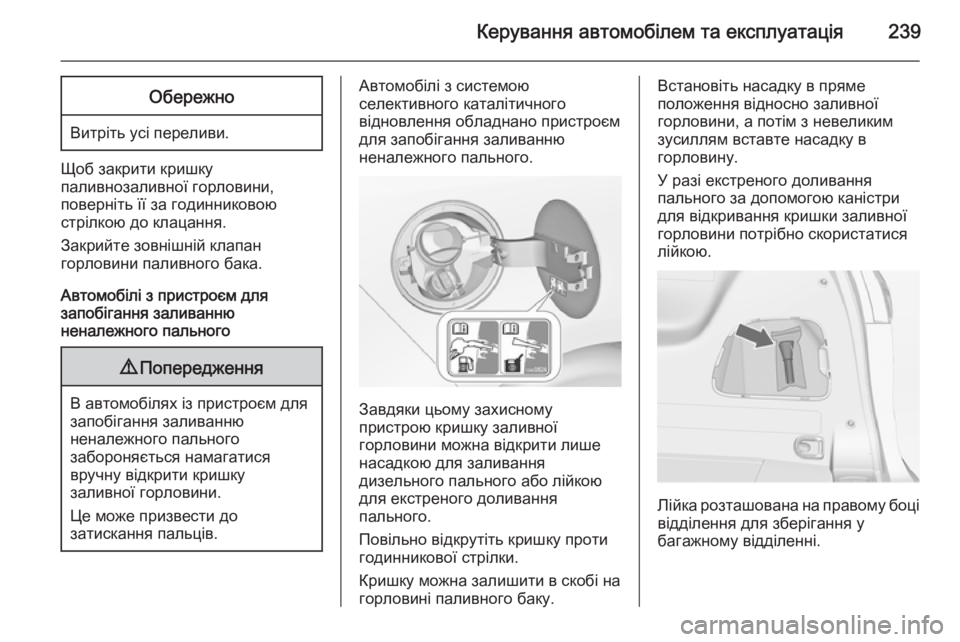

Керування автомобілем та експлуатація239Обережно
Витріть усі переливи.
Щоб закрити кришку
паливнозаливної горловини,
поверніть її за годинниковою
стрілкою до клацання.
Закрийте зовнішній клапан
горловини паливного бака.
Автомобілі з пристроєм для
запобігання заливанню
неналежного пального
9 Попередження
В автомобілях із пристроєм для
запобігання заливанню
неналежного пального
забороняється намагатися
вручну відкрити кришку
заливної горловини.
Це може призвести до
затискання пальців.
Автомобілі з системою
селективного каталітичного
відновлення обладнано пристроєм
для запобігання заливанню
неналежного пального.
Завдяки цьому захисному
пристрою кришку заливної
горловини можна відкрити лише
насадкою для заливання
дизельного пального або лійкою
для екстреного доливання
пального.
Повільно відкрутіть кришку проти
годинникової стрілки.
Кришку можна залишити в скобі на
горловині паливного баку.
Встановіть насадку в пряме
положення відносно заливної
горловини, а потім з невеликим
зусиллям вставте насадку в
горловину.
У разі екстреного доливання
пального за допомогою каністри
для відкривання кришки заливної
горловини потрібно скористатися
лійкою.
Лійка розташована на правому боці відділення для зберігання у
багажному відділенні.

240Керування автомобілем та експлуатація
Встановіть лійку в пряме
положення відносно заливної
горловини, а потім з невеликим
зусиллям вставте її в горловину.
Для заливання дизельного
пального в горловину користуйтеся спеціальною лійкою.
Після доливання покладіть лійку в
пластиковий пакет і сховайте її у
відділення для зберігання.
Система селективного
каталітичного відновлення 3 183.
Заправка природним газомКришку горловини паливного баку
можна відчинити лише, якщо
автомобіль розблоковано.
Натиснувши кришку горловини
паливного баку, зніміть її.9 Попередження
Заправляйтесь лише з
максимальним тиском 250 бар.
Використовуйте лише АЗС з
системою компенсації
температури.
Слід випустити залишки повітря із
заливної горловини бака,
щоб повністю завершити
процедуру дозаправки.
Емність газового балону залежить від зовнішньої температури, тиску
заливання та типу заправної
системи. Заправні обсяги 3 315.
Закрийте кришку до фіксації.
Терміни "автомобілі на природному газі" за кордоном:
Німецькою
мовоюErdgasfahrzeugeАнглійськоюNGVs = Natural Gas
VehiclesФранцузькоюVéhicules au gaz
naturel - або -
Véhicules GNVІталійськоюMetano auto
Термін "природний газ" за
кордоном:
Німецькою
мовоюErdgasАнглійськоюCNG =
Compressed
Natural GasФранцузькоюGNV = Gaz Naturel
(pour) Véhicules -
або -
CGN =
carburantgaz
naturelІталійськоюMetano (per auto)

Керування автомобілем та експлуатація241
Заправка скрапленим газомПід час дозаправки дотримуйтеся
інструкцій з експлуатації та техніки
безпеки, встановлені на
заправочній станції.
Клапан заправки скрапленим газом
знаходиться за зовнішньою
кришкою паливнозаливної
горловини.
Відкрутіть захисний ковпачок
горловини.
Закрутіть відповідний адаптер на
заливну горловину від руки.
Адаптер АСМЕ: Закрутіть гайку
заправної насадки на адаптер.
Натисніть на фіксуючий важіль на
насадці вниз.
Заправна горловина DISH (Італія):
Вставте заправну насадку в
адаптер. Натисніть на фіксуючий
важіль на насадці вниз.
Багнетна заправна горловина:
Вставте заправну насадку в
адаптер і поверніть ліворуч або
праворуч на чверть оберту.
Повністю витягніть блокувальний
важіль заправної насадки.
Заправна горловина EURO:
Втисніть заправну насадку в
адаптер до фіксації.
Натисніть кнопку подачі
скрапленого газу. Заправна
система зупиняється або
сповільнюється, коли досягнуто
80 % об'єму бака (максимального
рівня заправки).
Відпустіть кнопку системи
заправки. Процес заправки
зупиняється. Відпустіть
блокувальний важіль і вийміть

242Керування автомобілем та експлуатація
заправну насадку. При цьому може
вийти незначна кількість
скрапленого газу.
Зніміть адаптер та покладіть його в автомобіль.
Закрутіть захисний ковпачок для
запобігання потрапляння сторонніх предметів у заправний отвір та
паливну систему.9 Попередження
У зв'язку з конструкцією системи
витоку скрапленого газу після
відпущення блокувального
важеля уникнути неможливо.
Уникайте вдихання газу.
9 Попередження
З міркувань безпеки бак
скрапленого газу можна
заповнювати тільки на 80 %.
Багатофункціональний клапан
бака для скрапленого газу
автоматично обмежує обсяг
пального, що заправляється. При
додаванні більшої кількості газу ми рекомендуємо не залишати
автомобіль на сонці до
випрацювання надмірного обсягу
газу.
Заправний адаптер
Оскільки заправні системи не
стандартизовані необхідні різні
адаптери, які можна придбати у
Дистриб'юторів Opel, а також у
Авторизованих сервісних
партнерів Opel.
Адаптер АСМЕ: Бельгія,
Німеччина, Ірландія, Люксембург,
Швейцарія
Багнетний адаптер: Нідерланди,
Норвегія, Іспанія, Великобританія
Адаптер EURO: Іспанія

Керування автомобілем та експлуатація243
Адаптер DISH (Італія): Боснія і
Герцеговина, Болгарія, Данія,
Естонія, Франція, Греція, Італія, Хорватія, Латвія, Литва,
Македонія, Австрія, Польща,
Португалія, Румунія, Швеція,
Швейцарія, Сербія, Словаччина,
Словенія, Чехія, Туреччина,
Україна, Угорщина
Кришка горловини паливного
баку Використовуйте лише оригінальні
кришки для горловини паливного
бака. Автомобілі з дизельними
двигунами оснащуються
спеціальними кришками горловини паливного баку.
Витрати пального -
викиди CO 2
Бензинові та дизельні двигуни Витрата пального (комбінований
режим) для моделі Opel Zafira
становить від 7,2 до 4,1 л/100 км.
Викиди CO 2 (комбінований цикл)
становлять від 169 до 109 г/км.
Характеристики, що стосуються
вашого автомобіля, див. у
Сертифікаті відповідності ЕЕС, що
надається з вашим автомобілем чи
в інших національних
реєстраційних документах.Двигуни, що працюють на
природному газі Споживання газу (комбіноване)
для моделі Opel Zafira становить
5,6 кг/100 км.
Викиди СО 2 (комбінований цикл)
становлять 129 г/км.
Характеристики, що стосуються
вашого автомобіля, див. у
Сертифікаті відповідності ЕЕС, що
надається з вашим автомобілем чи
в інших національних
реєстраційних документах.
Загальна інформаціяНаведені офіційні дані про витрату
пального та викиди СО 2
ґрунтуються на базовій моделі ЄС
для стандартного обладнання.
Дані про витрату пального та
викиди СО 2 визначені відповідно
до Регламенту R (EC) № 715/2007
(чинна версія) з урахуванням маси
транспортного засобу в робочому
стані згідно з вимогами цього
регламенту.

244Керування автомобілем та експлуатація
Дані надаються тільки для
порівняння з різними
модифікаціями автомобілів і не
сприймаються як гарантія
фактичного рівня витрати пального
конкретною моделлю автомобіля.
Додаткове обладнання може
призвести до незначного
збільшення витрати пального та
викидів СО 2, порівняно із
наведеними даними. Більш того,
витрати пального залежать від
особистого стилю водіння, а також
від інтенсивності руху та дорожніх
умов.
Природний газ
Дані щодо витрати пального були
отримані внаслідок використання
еталонного пального G20 (вміст
метану 99 – 100 молей%) за
вказаних дорожніх умов. У разі
використання природного газу з
меншою пропорцією метану
витрата пального може
відрізнятися від наведених тут
значень.Зчіпний пристрій для
причепа
Загальна інформація
Використовуйте лише схвалене
для вашого автомобіля
обладнання. Автомобілі з
двигунами, що працюють на
природному газі, потребують
спеціального буксирувального
обладнання.
Проводьте модернізацію
буксирувального обладнання в
майстерні. Це може бути
потрібним, щоб внести зміни, які
впливають на систему
охолодження, теплозахист або
інше обладнання.
Функція виявлення перегорілої
лампи стоп-сигналу причепа не виявляє частковий вихід ламп зладу. Наприклад, коли
встановлено 4 лампи по 5 Вт,
функція виявить неполадку, тільки
коли залишиться одна лампа 5 Вт
або не залишиться жодної.Під час кріплення буксирувального
обладнання отвір буксирної
провушини може бути накритий. У
такому разі використовуйте кулю
причіпного пристрою для
буксирування. Завжди зберігайте
кулю причіпного пристрою в
автомобілі.
Характеристики водіння
та поради щодо
буксирування
Перед під’єднанням причепа
змастіть кулю причіпного
пристрою. Проте не робіть цього,
якщо стабілізатор, який діє на кулю причіпного пристрою,
використовується для зменшення
коливальних рухів.
Для причепів із низькою стійкістю
та караванів із допустимою
загальною масою понад 1300 кг
наполегливо рекомендується
використовувати стабілізатор,
якщо швидкість руху перевищує
80 км/год.

Керування автомобілем та експлуатація245
Якщо причеп починає коливатися,
рухайтеся повільніше, не
намагайтеся різко виправити
керування та гальмування.
Під час спуску їдьте на тій самій
передачі, на якій їхали вгору, та з
приблизно такою швидкістю.
Відрегулюйте тиск у шинах до
рівня, вказаного для повного
навантаження 3 316.
Буксирування причепа
Вантаж причепа
Допустимим навантаженням
причепа є максимальні значення,
які залежать від автомобіля та двигуна та які не можна
перевищувати. Фактичним
навантаженням причепа є різниця
між фактичною повною масою
причепа та фактичним
навантаженням на причіпний
пристрій причепа.Допустимі навантаження причепа
вказані в документації автомобіля.
Загалом вони є дійсними для схилів максимум до 12 %
Допустиме навантаження причепа
застосовується до вказаного схилу
та до висоти 1000 метрів над
рівнем моря. Оскільки через
розрідження повітря потужність
двигуна зі збільшенням висоти
зменшується, що послаблює
здатність подолання підйомів,
допустима загальна вага
автопоїзда також зменшується на
10 % на кожну 1000 метрів
додаткової висоти. Загальна маса
автопотяга не повинна
зменшуватися під час руху
дорогами з легкими схилами
(менше 8 %, наприклад, шосе).
Забороняється перевищувати
допустиму загальну вагу
автопотяга. Ця вага вказана на
маркувальній табличці 3 303.Вертикальне навантаження
на причіпний пристрій
Вертикальне навантаження на
причіпний пристрій - це
навантаження причепа на кулю
причіпного пристрою. Його можна
змінити, змінивши розподіл
вантажу під час завантаження
причепа.
Максимально допустиме
вертикальне навантаження на
причіпний пристрій (75 кг)2)
вказано
на маркувальній табличці
буксирувального обладнання та в
документації автомобіля. Завжди
прагніть до максимального
навантаження, особливо у випадку
з важкими причепами.
Вертикальне навантаження на
причіпний пристрій не повинно бути
менше 25 кг.2) Двигун B16DTH: залежно від обладнання максимальне граничне навантаження на причіпний пристрій не може перевищувати
75 кг або 60 кг.

246Керування автомобілем та експлуатація
Навантаження на задню вісьКоли причіп причеплений і
автомобіль повністю
завантажений, допустиме
навантаження на задню вісь
(див. маркувальну табличку чи
документацію до автомобіля)
можна перевищити на 60 кг, а
загальну масу автомобіля – на
60 кг. Якщо допустиме
навантаження на задню вісь
перевищено, максимальна
швидкість руху не може
перевищувати 100 км/год.
Буксирувальне
обладнанняОбережно
Під час руху без причепа
складіть причіпний пристрій.
Зберігання складеної
з'єднувальної штанги з
кульковим наконечником
Мішок з буксирною кулею
зберігається в багажному
відділенні.
Проведіть ремінець крізь праву задню петлю для кріплення,
обмотайте двічі та затягніть його
для закріплення чохла на місці.
Установка буксирувальної
штанги
Відключіть та складіть розетку.
Вийміть ущільнюючу пробку з
отвору для штанги та приберіть її.
