Керування автомобілем та експлуатація223

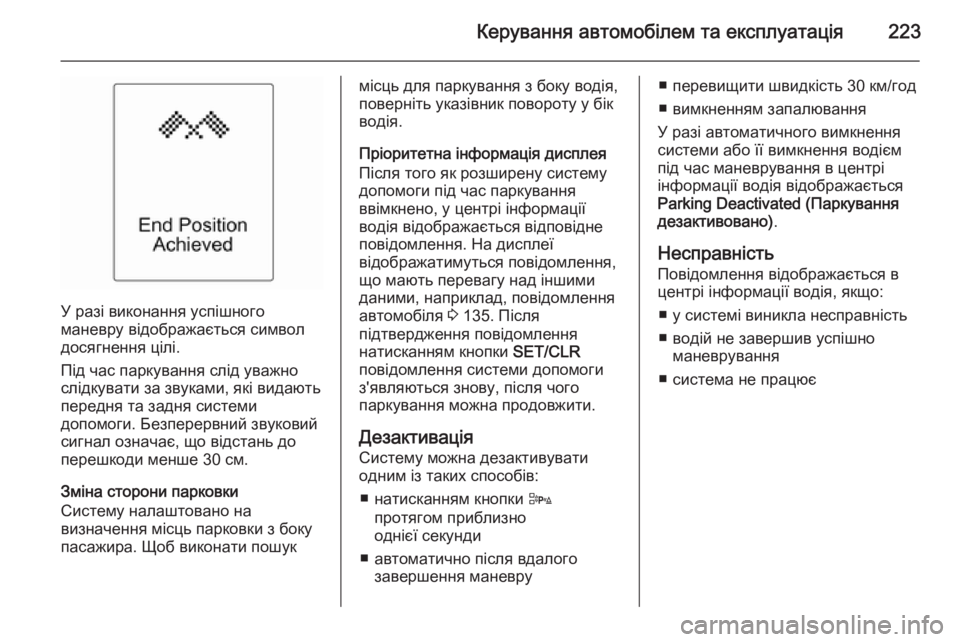

У разі виконання успішного
маневру відображається символ
досягнення цілі.
Під час паркування слід уважно
слідкувати за звуками, які видають передня та задня системи
допомоги. Безперервний звуковий сигнал означає, що відстань до
перешкоди менше 30 см.
Зміна сторони парковки
Систему налаштовано на
визначення місць парковки з боку
пасажира. Щоб виконати пошук
місць для паркування з боку водія,
поверніть указівник повороту у бік
водія.
Пріоритетна інформація дисплея
Після того як розширену систему
допомоги під час паркування
ввімкнено, у центрі інформації
водія відображається відповідне
повідомлення. На дисплеї
відображатимуться повідомлення,
що мають перевагу над іншими
даними, наприклад, повідомлення
автомобіля 3 135. Після
підтвердження повідомлення натисканням кнопки SET/CLR
повідомлення системи допомоги
з'являються знову, після чого
паркування можна продовжити.
Дезактивація
Систему можна дезактивувати
одним із таких способів:
■ натисканням кнопки D
протягом приблизно
однієї секунди
■ автоматично після вдалого завершення маневру■ перевищити швидкість 30 км/год
■ вимкненням запалювання
У разі автоматичного вимкнення
системи або її вимкнення водієм під час маневрування в центрі
інформації водія відображається
Parking Deactivated (Паркування
дезактивовано) .
Несправність
Повідомлення відображається в
центрі інформації водія, якщо:
■ у системі виникла несправність
■ водій не завершив успішно маневрування
■ система не працює

224Керування автомобілем та експлуатація

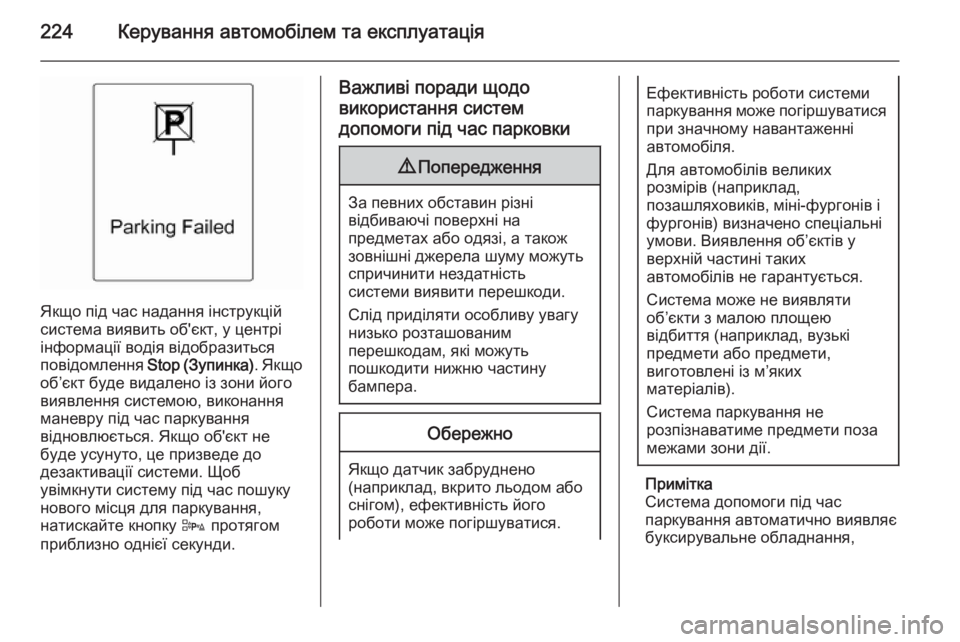

Якщо під час надання інструкцій
система виявить об'єкт, у центрі інформації водія відобразиться
повідомлення Stop (Зупинка) . Якщо
об’єкт буде видалено із зони його
виявлення системою, виконання
маневру під час паркування
відновлюється. Якщо об'єкт не
буде усунуто, це призведе до
дезактивації системи. Щоб
увімкнути систему під час пошуку
нового місця для паркування,
натискайте кнопку D протягом
приблизно однієї секунди.
Важливі поради щодо
використання систем
допомоги під час парковки9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчик забруднено
(наприклад, вкрито льодом або
снігом), ефективність його
роботи може погіршуватися.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Для автомобілів великих розмірів (наприклад,
позашляховиків, міні-фургонів і
фургонів) визначено спеціальні
умови. Виявлення об’єктів у
верхній частині таких
автомобілів не гарантується.
Система може не виявляти
об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети,
виготовлені із м’яких
матеріалів).
Система паркування не
розпізнаватиме предмети поза
межами зони дії.
Примітка
Система допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,

Керування автомобілем та експлуатація225

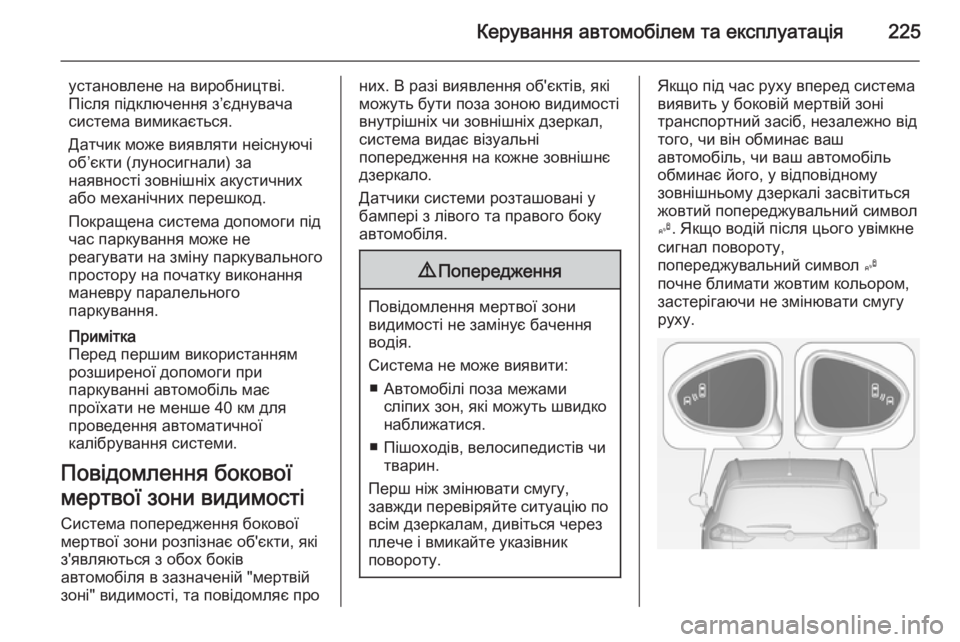

установлене на виробництві.
Після підключення з’єднувача
система вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали) за
наявності зовнішніх акустичних
або механічних перешкод.
Покращена система допомоги під
час паркування може не
реагувати на зміну паркувального
простору на початку виконання
маневру паралельного
паркування.
Примітка
Перед першим використанням
розширеної допомоги при
паркуванні автомобіль має
проїхати не менше 40 км для
проведення автоматичної
калібрування системи.
Повідомлення бокової
мертвої зони видимості Система попередження бокової
мертвої зони розпізнає об'єкти, які
з'являються з обох боків
автомобіля в зазначеній "мертвій зоні" видимості, та повідомляє проних. В разі виявлення об'єктів, які
можуть бути поза зоною видимості
внутрішніх чи зовнішніх дзеркал,
система видає візуальні
попередження на кожне зовнішнє
дзеркало.
Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити: ■ Автомобілі поза межами сліпих зон, які можуть швидко
наближатися.
■ Пішоходів, велосипедистів чи тварин.
Перш ніж змінювати смугу, завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
сигнал повороту,
попереджувальний символ B
почне блимати жовтим кольором,
застерігаючи не змінювати смугу
руху.

226Керування автомобілем та експлуатація
Система повідомлень бокової
мертвої зони видимості діє при
швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
видимості, попереджувальні
символи B будуть засвічуватися,
як зазвичай, з відповідного боку.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що
система діє.
Цей параметр можна ввімкнути чи
вимкнути в меню Settings
(Налаштування) на
інформаційному дисплеї, у
налаштуваннях персоналізації
автомобіля 3 143.Після дезактивації системи в
інформаційному центрі водія (DIC)
відобразиться відповідне
повідомлення.
Зони розпізнавання Датчик системи охоплює, прибл.,
3 метри з обох боків автомобіля. Ця
зона починається від кожного
зовнішнього дзеркала і
простягається приблизно на
3 метри назад. Висота зони
становить, прибл., від 0,5 метра до 2 метри від землі.
Під час буксирування причепа
система не діє.
Попередження бокових мертвих
зон видимості ігнорують такі
нерухомі предмети, як огорожу,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.Несправність
За звичайних умов система інколи
може пропускати автомобілі, що
знаходяться у мертвій зоні.
Частота таких пропусків
підвищується у мокру погоду.
Попередження мертвої зони
видимості не працюють, коли лівий
чи правий куп заднього бампера
вкритий брудом, багном, снігом,
льодом, а також під час сильних
злив. Інструкції з миття 3 295.
Якщо в системі виникне
несправність або вона не
працюватиме через будь-які
тимчасові умови, в
інформаційному центрі водія (DIC)
з'явиться повідомлення про
помилку. Зверніться по допомогу
до майстерні.
Камера заднього виду Камера заднього огляду допомагає
водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.

Керування автомобілем та експлуатація227
Огляд камери відображений на
кольоровому інформаційному
дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Майте на
увазі, що об'єкти, які
знаходяться поза межами зони
огляду камери та передніх
датчиків допомоги при
паркуванні, наприклад, під
бампером чи під автомобілем,
не відображаються.
Не можна рухатися заднім
ходом, дивлячись тільки на
інформаційний дисплей – перш
ніж рушати, слід обов'язково
перевірити простір позаду й
навколо автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
Камера розташована у рукоятці
дверей багажного відділення і має
кут огляду 130°.
Завдяки високому розташуванню
камери, задній бампер також видно на дисплеї, що допомагає
скерувати автомобіль в потрібне
місце.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.

228Керування автомобілем та експлуатація
Попереджувальні символи
Попереджувальні символи на схемі
перешкод, виявлених задніми
датчиками розширеної допомоги
при паркуванні, позначаються
трикутниками 9.
Налаштування дисплея
Яскравість можна налаштувати
кнопками багатофункціонального
регулятора вгору/вниз.
Контраст можна встановити
кнопками багатофункціонального
регулятора ліворуч/праворуч.
Дезактивація
Камера вимикається при
перевищенні певної швидкості руху вперед або ж прибл. через
10 секунд після вимкнення задньої
передачі.
Увімкнення чи вимкнення камери
заднього огляду можна в меню
Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 143.
Несправність Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.
Камера заднього огляду може не
працювати як слід за наступних
обставин:
■ у темряві,
■ сонце або фари автомобіля світять прямо в об'єктив камери,
■ крига, сніг, бруд чи будь-що інше затуляють об'єктив камери.
Очистіть об'єктив, промийте його
водою, протріть м'якою
тканиною,■ двері багажного відділення не закриті повністю,
■ автомобіль зазнав зіткнення ззаду,
■ відублися екстремальні зміни температур.
Допомога у розпізнаванні
дорожніх знаків
Функціональність
До допоміжної системи визначення дорожніх знаків входить передня
камера, що розпізнає дорожні
знаки та подає інформацію про них до центра інформації водія.

Керування автомобілем та експлуатація229
До списку дорожніх знаків, що
розпізнаються, входять:
Знаки обмеження та заборони
обгону ■ обмеження швидкості,
■ обгін заборонено,
■ завершення дії обмеження швидкості,
■ завершення дії забороненого обгону.Дорожні знаки
початок та кінець дії:
■ шосе
■ дороги для автомобілів
■ житлова зонаДодаткові знаки ■ додаткові підказки до дорожніх знаків
■ обмеження буксирування причепа
■ попередження про мокру дорогу
■ попередження про ожеледь
■ стрілки напрямку
Знаки обмеження швидкості
відображаються у центрі
інформації водія до появи
наступного знака обмеження
швидкості чи розпізнанні
завершення обмеження або ж
виїзд за межі дії знаку чи після
заданого часу максимальної дії.
На дисплеї можлива комбінація
декількох знаків.

230Керування автомобілем та експлуатація
Знак оклику у рамці означає
виявлення додаткового сигналу,
який система не може розпізнати.
Система активна на швидкості до
200 км/г, залежно від умов
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Щойно швидкість стає нижчою за
55 км/год, наприклад, під час в'їзду
в міську зону, відбувається
скидання даних на дисплеї, а вміст
сторінки з дорожніми знаками
видаляється. На дисплеї
відобразиться наступна розпізнана швидкість.Позначення дисплея
Дорожні знаки відображуються на
сторінці Traffic sign detection
(Визначення дорожніх знаків) у
центрі інформації водія, яке можна
вибрати за допомогою коліщатка
регулятора на важелі перемикання
поворотів 3 127.
Якщо в меню центра інформації
водія вибрано іншу функцію, і після цього повторно вибрано сторінку
Визначення дорожніх знаків , на
дисплеї відображатиметься
останній визначений дорожній
знак.
Після очищення системою сторінки дорожніх знаків відображається
такий знак:
Також протягом подорожі
інформацію сторінки про дорожні
знаки можна видалити, натиснувши та утримуючі кнопку SET/CLR на
підкермовому перемикачі
поворотів.
