Зберігання79задньої системи кріплення не
завантажуйте багаж до системи та перемістіть її назад.
Зверніться за допомогою до
майстерні.

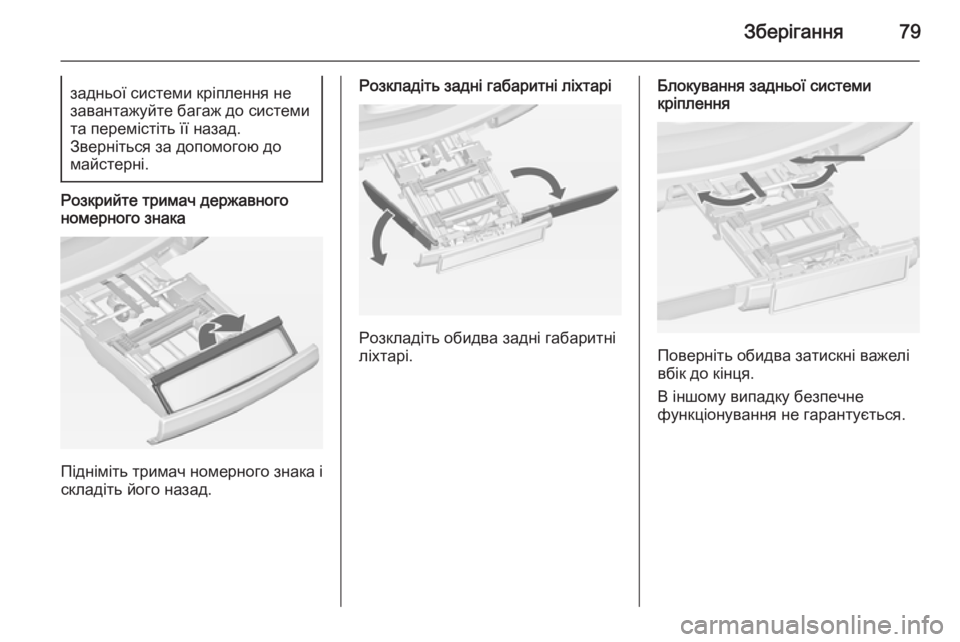

Розкрийте тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його назад.
Розкладіть задні габаритні ліхтарі
Розкладіть обидва задні габаритні
ліхтарі.
Блокування задньої системи
кріплення
Поверніть обидва затискні важелі
вбік до кінця.
В іншому випадку безпечне
функціонування не гарантується.

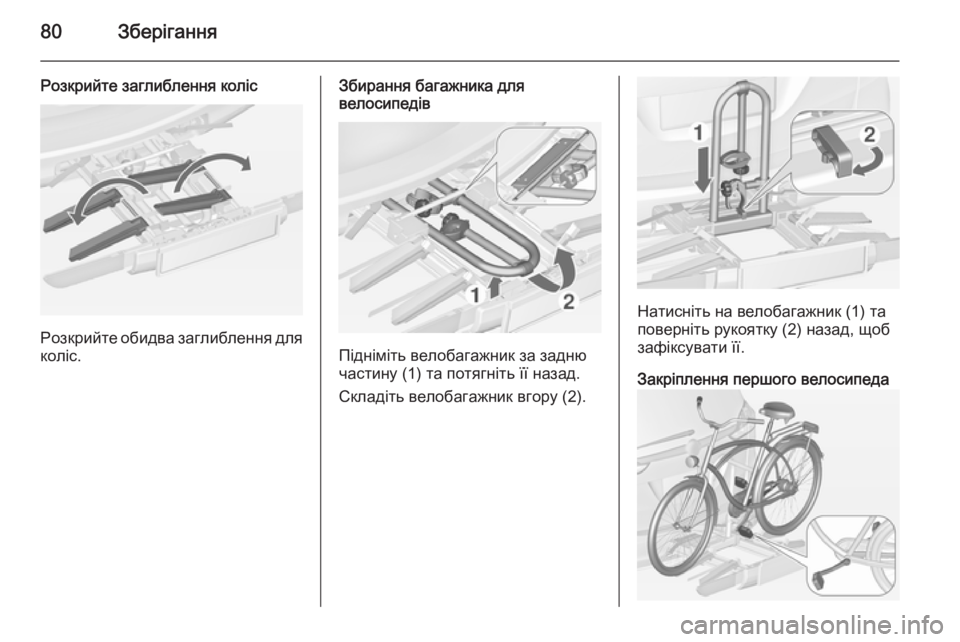

80Зберігання
Розкрийте заглиблення коліс
Розкрийте обидва заглиблення дляколіс.
Збирання багажника для
велосипедів
Підніміть велобагажник за задню
частину (1) та потягніть її назад.
Складіть велобагажник вгору (2).
Натисніть на велобагажник (1) та
поверніть рукоятку (2) назад, щоб
зафіксувати її.
Закріплення першого велосипеда

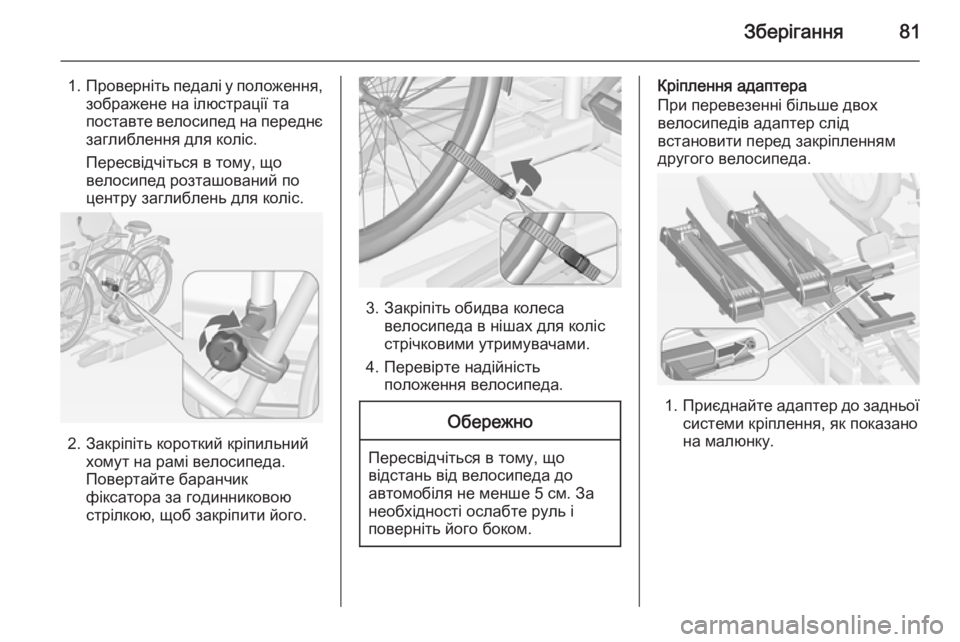

Зберігання81
1.Проверніть педалі у положення,
зображене на ілюстрації та
поставте велосипед на переднє заглиблення для коліс.
Пересвідчіться в тому, що
велосипед розташований по
центру заглиблень для коліс.
2. Закріпіть короткий кріпильний хомут на рамі велосипеда.Повертайте баранчик
фіксатора за годинниковою
стрілкою, щоб закріпити його.
3. Закріпіть обидва колеса велосипеда в нішах для коліс
стрічковими утримувачами.
4. Перевірте надійність положення велосипеда.
Обережно
Пересвідчіться в тому, що
відстань від велосипеда до
автомобіля не менше 5 см. За
необхідності ослабте руль і
поверніть його боком.
Кріплення адаптера
При перевезенні більше двох
велосипедів адаптер слід
встановити перед закріпленням
другого велосипеда.
1. Приєднайте адаптер до задньої
системи кріплення, як показано
на малюнку.

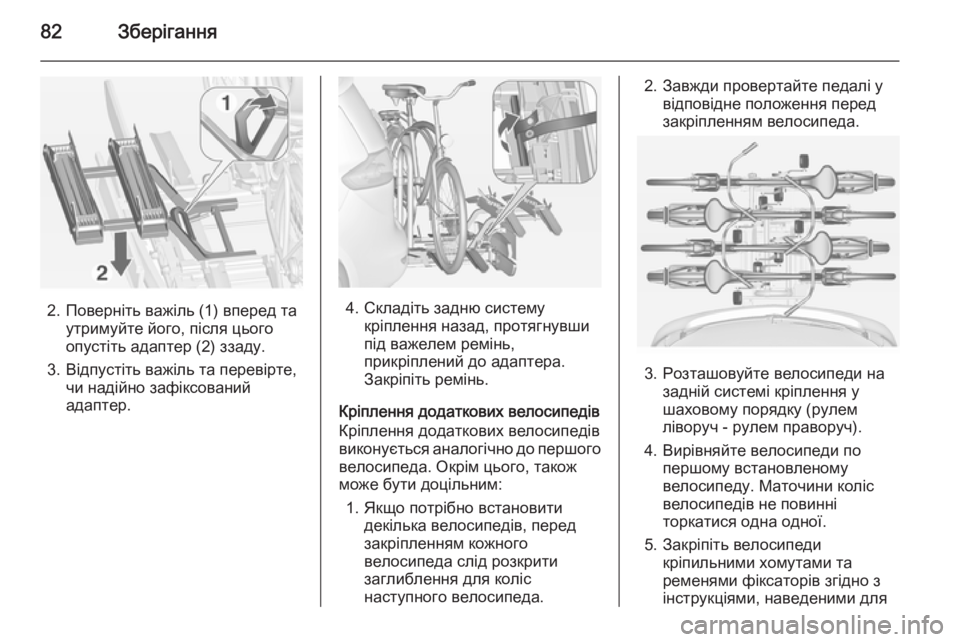

82Зберігання
2. Поверніть важіль (1) вперед таутримуйте його, після цього
опустіть адаптер (2) ззаду.
3. Відпустіть важіль та перевірте, чи надійно зафіксований
адаптер.4. Складіть задню систему кріплення назад, протягнувши
під важелем ремінь,
прикріплений до адаптера.
Закріпіть ремінь.
Кріплення додаткових велосипедів
Кріплення додаткових велосипедів
виконується аналогічно до першого
велосипеда. Окрім цього, також
може бути доцільним:
1. Якщо потрібно встановити декілька велосипедів, перед
закріпленням кожного
велосипеда слід розкрити
заглиблення для коліс
наступного велосипеда.
2. Завжди провертайте педалі у відповідне положення перед
закріпленням велосипеда.
3. Розташовуйте велосипеди на задній системі кріплення у
шаховому порядку (рулем
ліворуч - рулем праворуч).
4. Вирівняйте велосипеди по першому встановленому
велосипеду. Маточини коліс
велосипедів не повинні
торкатися одна одної.
5. Закріпіть велосипеди кріпильними хомутами та
ременями фіксаторів згідно з
інструкціями, наведеними для

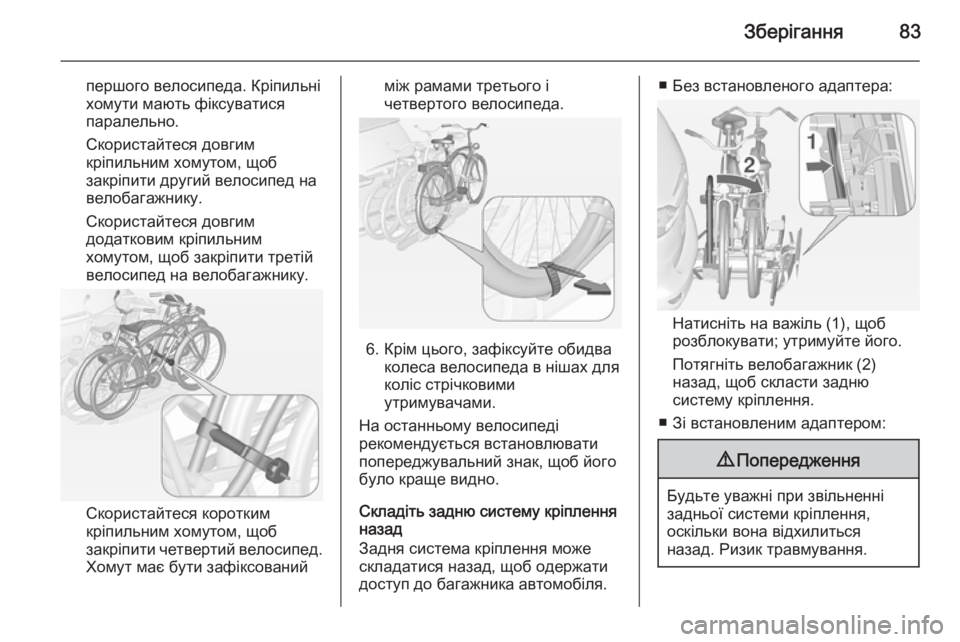

Зберігання83
першого велосипеда. Кріпильні
хомути мають фіксуватися паралельно.
Скористайтеся довгим
кріпильним хомутом, щоб
закріпити другий велосипед на
велобагажнику.
Скористайтеся довгим
додатковим кріпильним
хомутом, щоб закріпити третій
велосипед на велобагажнику.
Скористайтеся коротким
кріпильним хомутом, щоб
закріпити четвертий велосипед. Хомут має бути зафіксований
між рамами третього і
четвертого велосипеда.
6. Крім цього, зафіксуйте обидва колеса велосипеда в нішах для
коліс стрічковими
утримувачами.
На останньому велосипеді
рекомендується встановлювати
попереджувальний знак, щоб його
було краще видно.
Складіть задню систему кріплення
назад
Задня система кріплення може
складатися назад, щоб одержати
доступ до багажника автомобіля.
■ Без встановленого адаптера:
Натисніть на важіль (1), щоб
розблокувати; утримуйте його.
Потягніть велобагажник (2)
назад, щоб скласти задню
систему кріплення.
■ Зі встановленим адаптером:
9 Попередження
Будьте уважні при звільненні
задньої системи кріплення,
оскільки вона відхилиться
назад. Ризик травмування.

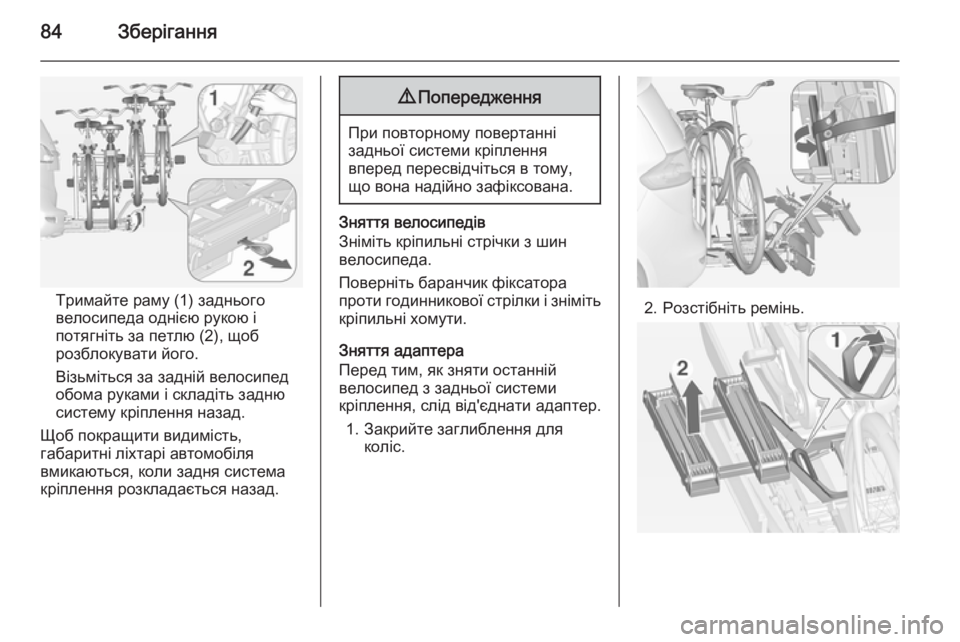

84Зберігання
Тримайте раму (1) заднього
велосипеда однією рукою і
потягніть за петлю (2), щоб
розблокувати його.
Візьміться за задній велосипед
обома руками і складіть задню
систему кріплення назад.
Щоб покращити видимість,
габаритні ліхтарі автомобіля
вмикаються, коли задня система
кріплення розкладається назад.
9 Попередження
При повторному повертанні
задньої системи кріплення
вперед пересвідчіться в тому,
що вона надійно зафіксована.
Зняття велосипедів
Зніміть кріпильні стрічки з шин
велосипеда.
Поверніть баранчик фіксатора
проти годинникової стрілки і зніміть кріпильні хомути.
Зняття адаптера
Перед тим, як зняти останній
велосипед з задньої системи
кріплення, слід від'єднати адаптер.
1. Закрийте заглиблення для коліс.
2. Розстібніть ремінь.

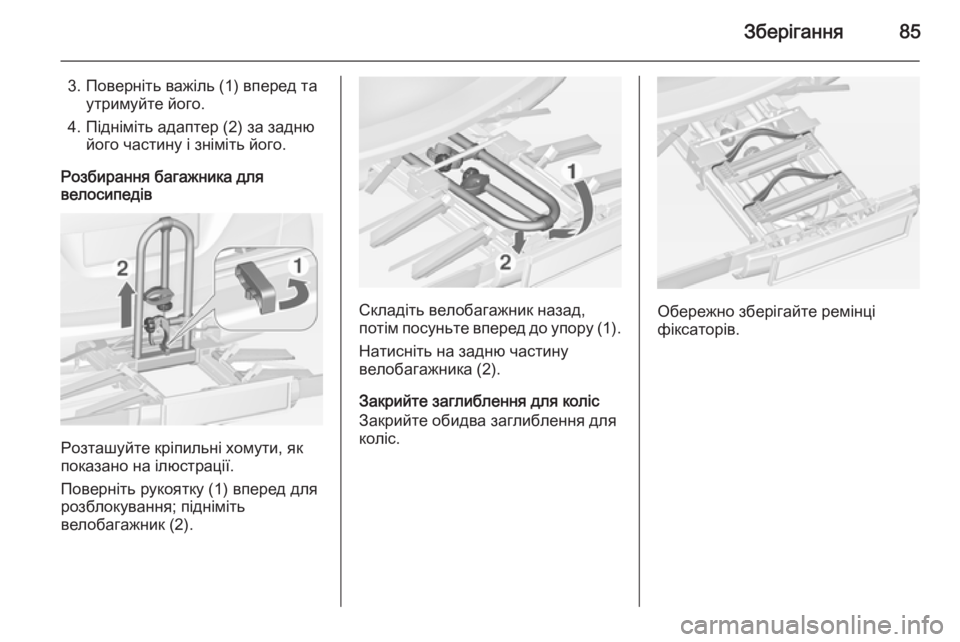

Зберігання85
3. Поверніть важіль (1) вперед таутримуйте його.
4. Підніміть адаптер (2) за задню його частину і зніміть його.
Розбирання багажника для
велосипедів
Розташуйте кріпильні хомути, як
показано на ілюстрації.
Поверніть рукоятку (1) вперед для
розблокування; підніміть
велобагажник (2).
Складіть велобагажник назад,
потім посуньте вперед до упору (1).
Натисніть на задню частину
велобагажника (2).
Закрийте заглиблення для коліс
Закрийте обидва заглиблення для
коліс.Обережно зберігайте ремінці
фіксаторів.

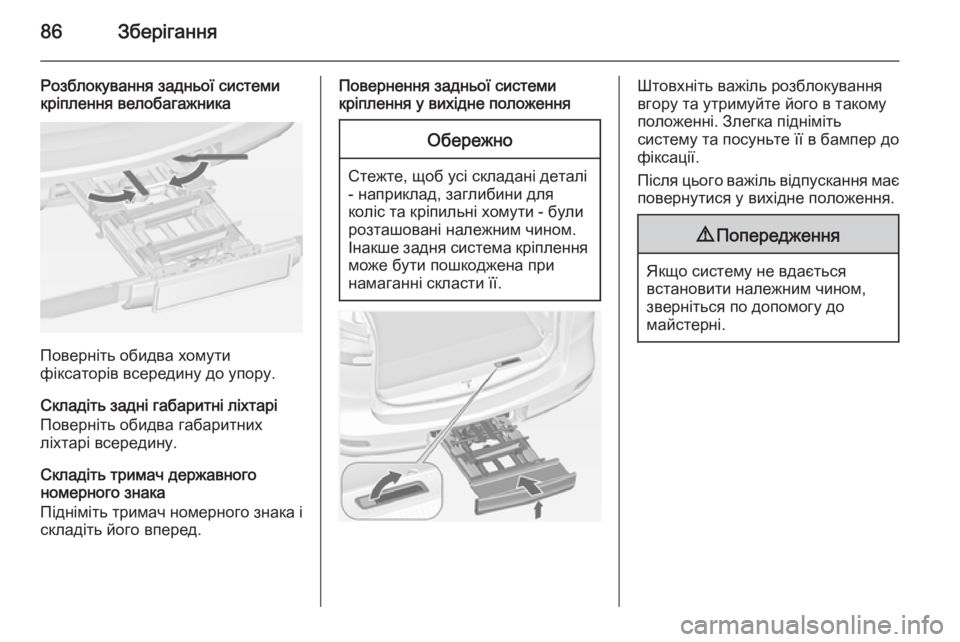

86Зберігання
Розблокування задньої системи
кріплення велобагажника
Поверніть обидва хомути
фіксаторів всередину до упору.
Складіть задні габаритні ліхтарі
Поверніть обидва габаритних
ліхтарі всередину.
Складіть тримач державного
номерного знака
Підніміть тримач номерного знака і
складіть його вперед.
Повернення задньої системи
кріплення у вихідне положенняОбережно
Стежте, щоб усі складані деталі
- наприклад, заглибини для
коліс та кріпильні хомути - були розташовані належним чином.Інакше задня система кріплення може бути пошкоджена при
намаганні скласти її.
Штовхніть важіль розблокування
вгору та утримуйте його в такому
положенні. Злегка підніміть
систему та посуньте її в бампер до
фіксації.
Після цього важіль відпускання має повернутися у вихідне положення.9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться по допомогу до
майстерні.
