Page 145 of 195

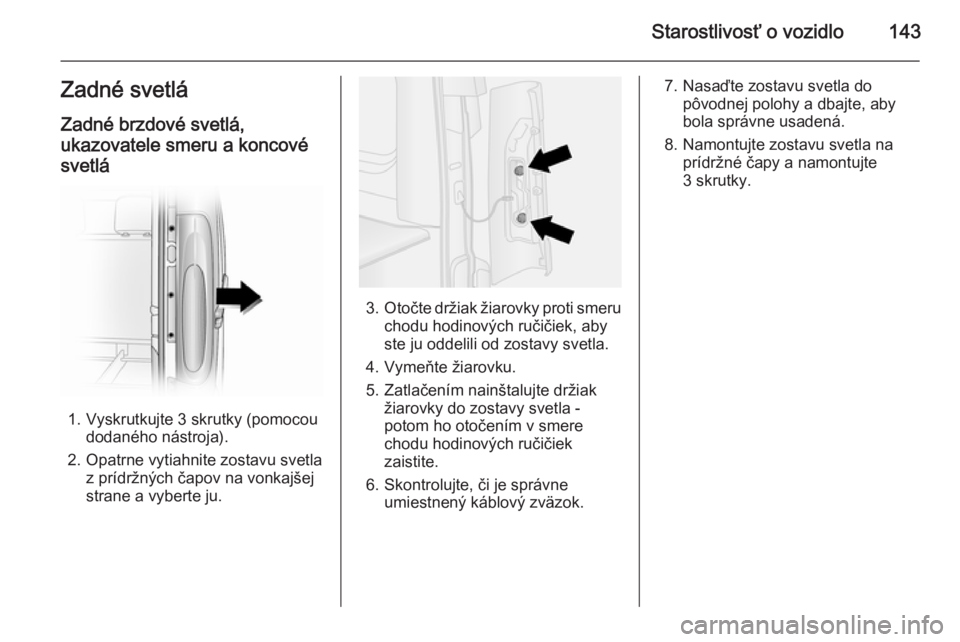

Starostlivosť o vozidlo143Zadné svetláZadné brzdové svetlá,ukazovatele smeru a koncové
svetlá
1. Vyskrutkujte 3 skrutky (pomocou dodaného nástroja).
2. Opatrne vytiahnite zostavu svetla z prídržných čapov na vonkajšej
strane a vyberte ju.
3. Otočte držiak žiarovky proti smeru
chodu hodinových ručičiek, aby
ste ju oddelili od zostavy svetla.
4. Vymeňte žiarovku.
5. Zatlačením nainštalujte držiak žiarovky do zostavy svetla -
potom ho otočením v smere
chodu hodinových ručičiek
zaistite.
6. Skontrolujte, či je správne umiestnený káblový zväzok.
7. Nasaďte zostavu svetla dopôvodnej polohy a dbajte, aby
bola správne usadená.
8. Namontujte zostavu svetla na prídržné čapy a namontujte
3 skrutky.
Page 146 of 195

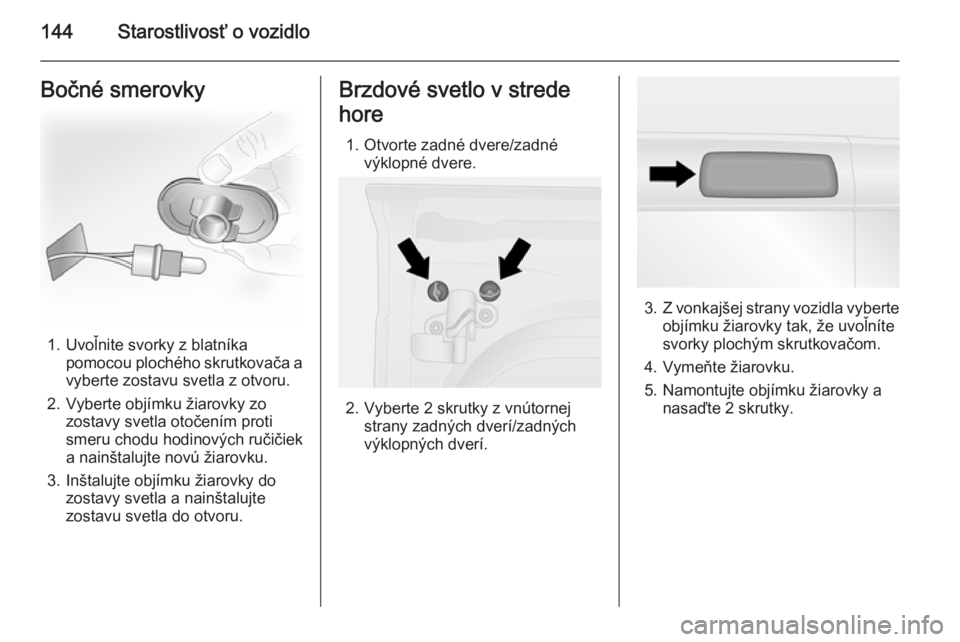

144Starostlivosť o vozidloBočné smerovky
1. Uvoľnite svorky z blatníkapomocou plochého skrutkovača avyberte zostavu svetla z otvoru.
2. Vyberte objímku žiarovky zo zostavy svetla otočením proti
smeru chodu hodinových ručičiek
a nainštalujte novú žiarovku.
3. Inštalujte objímku žiarovky do zostavy svetla a nainštalujte
zostavu svetla do otvoru.
Brzdové svetlo v strede
hore
1. Otvorte zadné dvere/zadné výklopné dvere.
2. Vyberte 2 skrutky z vnútornejstrany zadných dverí/zadných
výklopných dverí.
3. Z vonkajšej strany vozidla vyberte
objímku žiarovky tak, že uvoľníte
svorky plochým skrutkovačom.
4. Vymeňte žiarovku.
5. Namontujte objímku žiarovky a nasaďte 2 skrutky.
Page 147 of 195

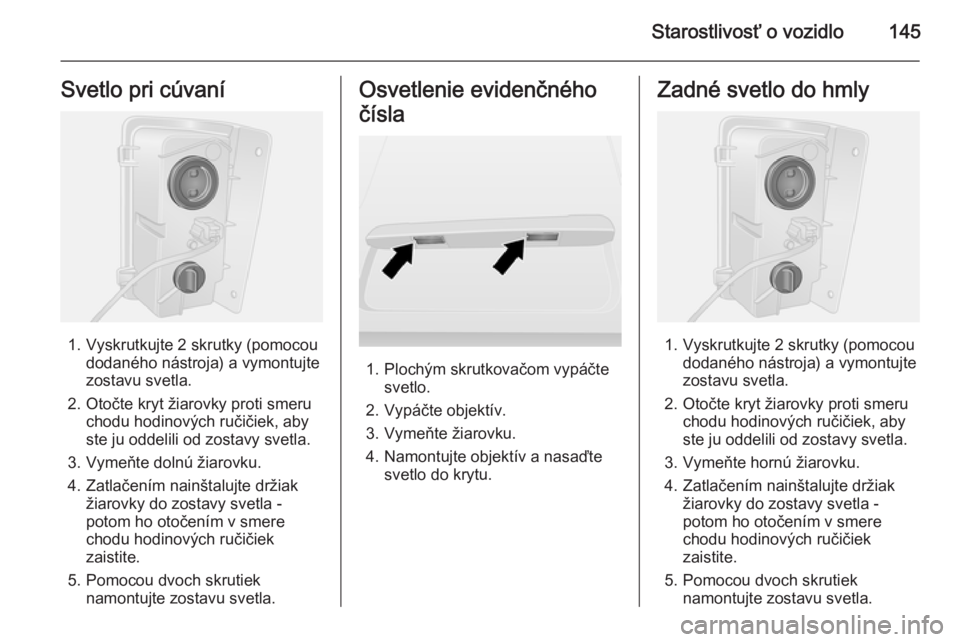

Starostlivosť o vozidlo145Svetlo pri cúvaní
1. Vyskrutkujte 2 skrutky (pomocoudodaného nástroja) a vymontujte
zostavu svetla.
2. Otočte kryt žiarovky proti smeru chodu hodinových ručičiek, aby
ste ju oddelili od zostavy svetla.
3. Vymeňte dolnú žiarovku.
4. Zatlačením nainštalujte držiak žiarovky do zostavy svetla -
potom ho otočením v smere
chodu hodinových ručičiek
zaistite.
5. Pomocou dvoch skrutiek namontujte zostavu svetla.
Osvetlenie evidenčného
čísla
1. Plochým skrutkovačom vypáčte svetlo.
2. Vypáčte objektív.
3. Vymeňte žiarovku.
4. Namontujte objektív a nasaďte svetlo do krytu.
Zadné svetlo do hmly
1. Vyskrutkujte 2 skrutky (pomocou dodaného nástroja) a vymontujte
zostavu svetla.
2. Otočte kryt žiarovky proti smeru chodu hodinových ručičiek, aby
ste ju oddelili od zostavy svetla.
3. Vymeňte hornú žiarovku.
4. Zatlačením nainštalujte držiak žiarovky do zostavy svetla -
potom ho otočením v smere
chodu hodinových ručičiek
zaistite.
5. Pomocou dvoch skrutiek namontujte zostavu svetla.
Page 148 of 195

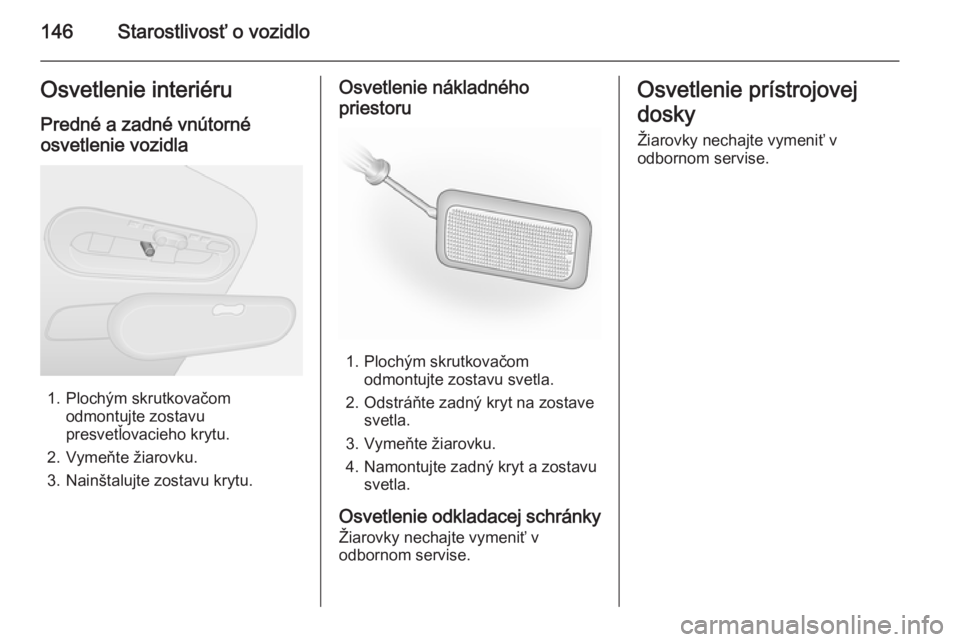

146Starostlivosť o vozidloOsvetlenie interiéru
Predné a zadné vnútorné
osvetlenie vozidla
1. Plochým skrutkovačom odmontujte zostavu
presvetľovacieho krytu.
2. Vymeňte žiarovku.
3. Nainštalujte zostavu krytu.
Osvetlenie nákladného
priestoru
1. Plochým skrutkovačom odmontujte zostavu svetla.
2. Odstráňte zadný kryt na zostave svetla.
3. Vymeňte žiarovku.
4. Namontujte zadný kryt a zostavu svetla.
Osvetlenie odkladacej schránky
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.
Page 149 of 195

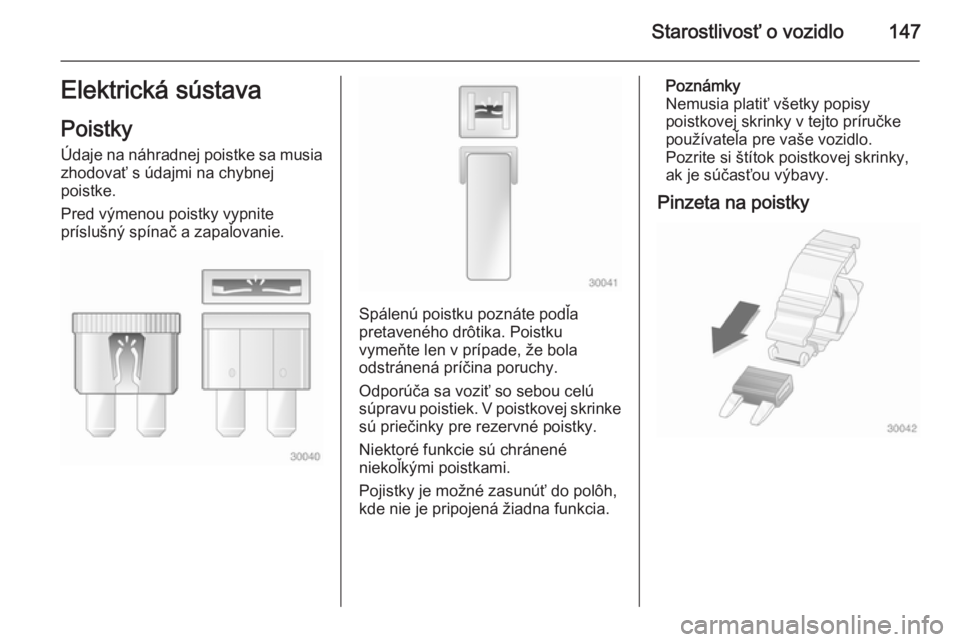

Starostlivosť o vozidlo147Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Odporúča sa voziť so sebou celú
súpravu poistiek. V poistkovej skrinke sú priečinky pre rezervné poistky.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Poznámky
Nemusia platiť všetky popisy
poistkovej skrinky v tejto príručke
používateľa pre vaše vozidlo.
Pozrite si štítok poistkovej skrinky,
ak je súčasťou výbavy.
Pinzeta na poistky
Page 150 of 195
148Starostlivosť o vozidlo

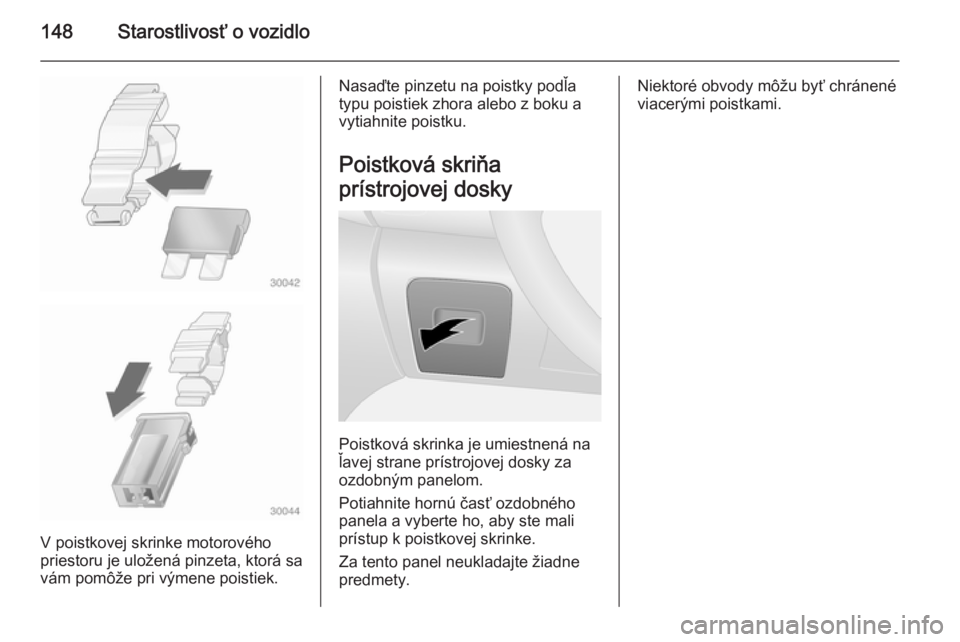

V poistkovej skrinke motorového
priestoru je uložená pinzeta, ktorá sa
vám pomôže pri výmene poistiek.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.

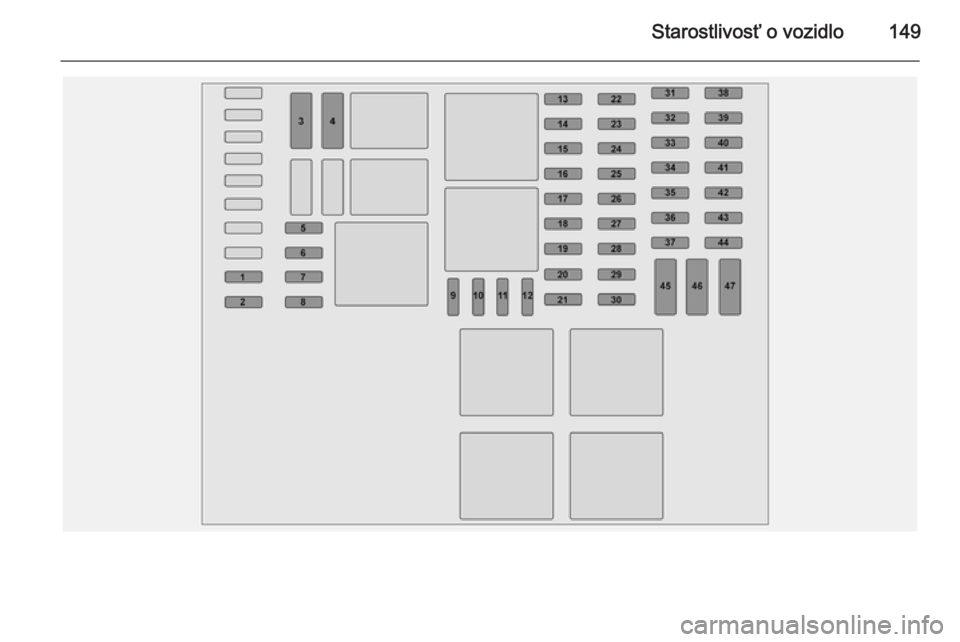

Poistková skriňa
prístrojovej dosky
Poistková skrinka je umiestnená na
ľavej strane prístrojovej dosky za
ozdobným panelom.
Potiahnite hornú časť ozdobného
panela a vyberte ho, aby ste mali
prístup k poistkovej skrinke.
Za tento panel neukladajte žiadne
predmety.
Niektoré obvody môžu byť chránené
viacerými poistkami.
Page 151 of 195
Starostlivosť o vozidlo149
Page 152 of 195

150Starostlivosť o vozidlo

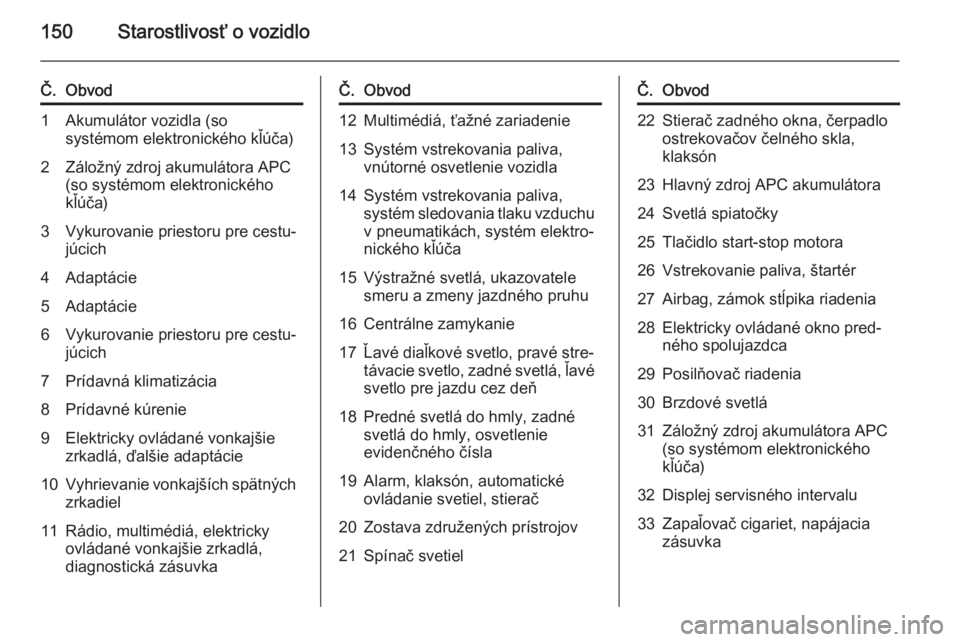

Č.Obvod1Akumulátor vozidla (so
systémom elektronického kľúča)2Záložný zdroj akumulátora APC
(so systémom elektronického
kľúča)3Vykurovanie priestoru pre cestu‐ júcich4Adaptácie5Adaptácie6Vykurovanie priestoru pre cestu‐ júcich7Prídavná klimatizácia8Prídavné kúrenie9Elektricky ovládané vonkajšie
zrkadlá, ďalšie adaptácie10Vyhrievanie vonkajších spätných
zrkadiel11Rádio, multimédiá, elektricky
ovládané vonkajšie zrkadlá,
diagnostická zásuvkaČ.Obvod12Multimédiá, ťažné zariadenie13Systém vstrekovania paliva,
vnútorné osvetlenie vozidla14Systém vstrekovania paliva,
systém sledovania tlaku vzduchu v pneumatikách, systém elektro‐nického kľúča15Výstražné svetlá, ukazovatele
smeru a zmeny jazdného pruhu16Centrálne zamykanie17Ľavé diaľkové svetlo, pravé stre‐
távacie svetlo, zadné svetlá, ľavé
svetlo pre jazdu cez deň18Predné svetlá do hmly, zadné
svetlá do hmly, osvetlenie
evidenčného čísla19Alarm, klaksón, automatické
ovládanie svetiel, stierač20Zostava združených prístrojov21Spínač svetielČ.Obvod22Stierač zadného okna, čerpadlo
ostrekovačov čelného skla,
klaksón23Hlavný zdroj APC akumulátora24Svetlá spiatočky25Tlačidlo start-stop motora26Vstrekovanie paliva, štartér27Airbag, zámok stĺpika riadenia28Elektricky ovládané okno pred‐
ného spolujazdca29Posilňovač riadenia30Brzdové svetlá31Záložný zdroj akumulátora APC
(so systémom elektronického
kľúča)32Displej servisného intervalu33Zapaľovač cigariet, napájacia
zásuvka
