Page 137 of 195

Starostlivosť o vozidlo135

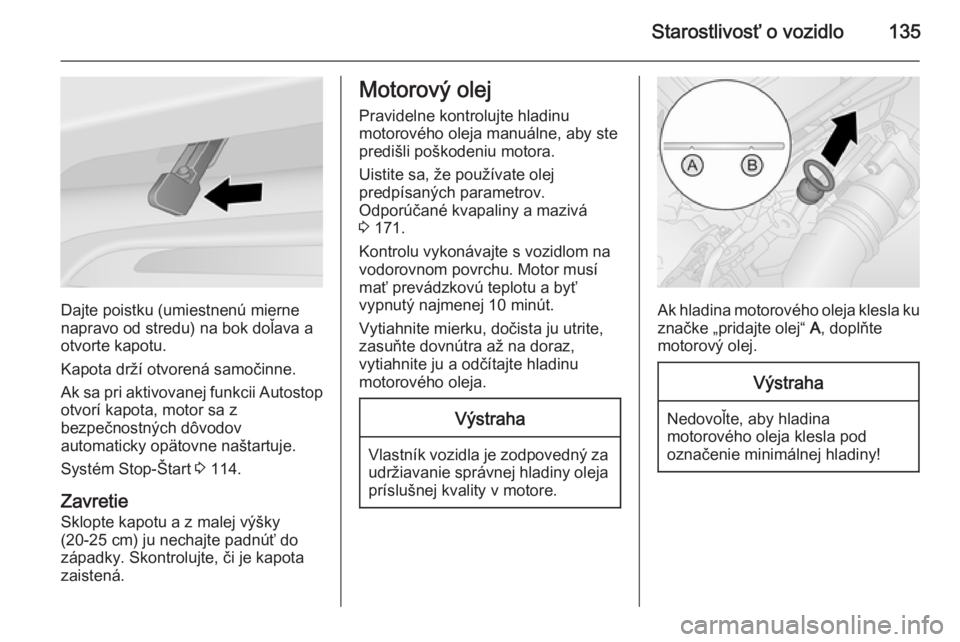

Dajte poistku (umiestnenú mierne
napravo od stredu) na bok doľava a
otvorte kapotu.
Kapota drží otvorená samočinne.
Ak sa pri aktivovanej funkcii Autostop
otvorí kapota, motor sa z
bezpečnostných dôvodov
automaticky opätovne naštartuje.
Systém Stop-Štart 3 114.
Zavretie Sklopte kapotu a z malej výšky
(20-25 cm) ju nechajte padnúť do
západky. Skontrolujte, či je kapota
zaistená.
Motorový olej
Pravidelne kontrolujte hladinu
motorového oleja manuálne, aby ste
predišli poškodeniu motora.
Uistite sa, že používate olej
predpísaných parametrov.
Odporúčané kvapaliny a mazivá
3 171.
Kontrolu vykonávajte s vozidlom na
vodorovnom povrchu. Motor musí
mať prevádzkovú teplotu a byť
vypnutý najmenej 10 minút.
Vytiahnite mierku, dočista ju utrite,
zasuňte dovnútra až na doraz,
vytiahnite ju a odčítajte hladinu
motorového oleja.Výstraha
Vlastník vozidla je zodpovedný za udržiavanie správnej hladiny oleja
príslušnej kvality v motore.
Ak hladina motorového oleja klesla ku značke „pridajte olej“ A, doplňte
motorový olej.
Výstraha
Nedovoľte, aby hladina
motorového oleja klesla pod
označenie minimálnej hladiny!
Page 138 of 195

136Starostlivosť o vozidlo

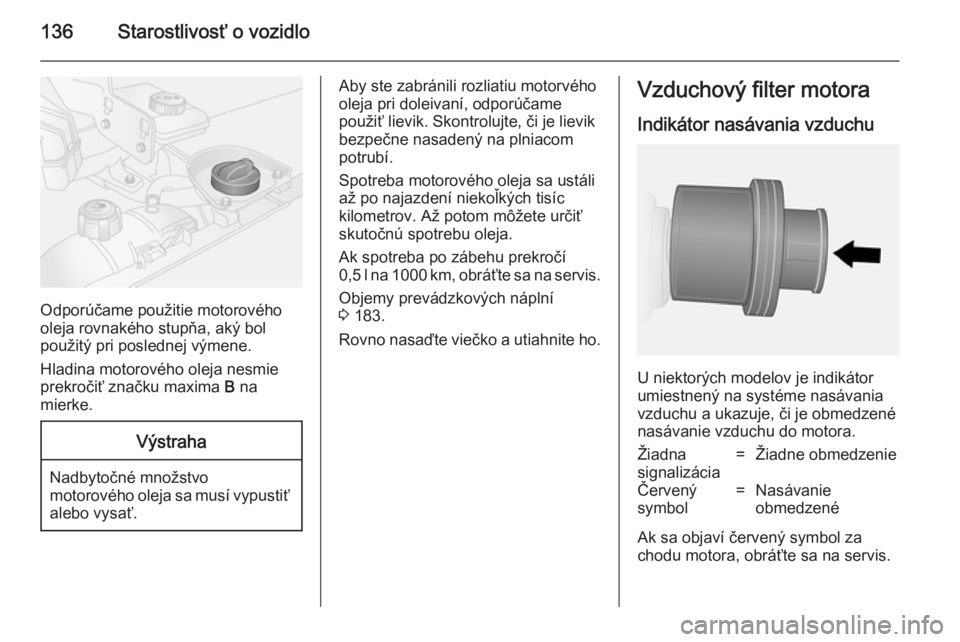

Odporúčame použitie motorového
oleja rovnakého stupňa, aký bol
použitý pri poslednej výmene.
Hladina motorového oleja nesmie
prekročiť značku maxima B na
mierke.
Výstraha
Nadbytočné množstvo
motorového oleja sa musí vypustiť
alebo vysať.
Aby ste zabránili rozliatiu motorvého
oleja pri doleivaní, odporúčame
použiť lievik. Skontrolujte, či je lievik
bezpečne nasadený na plniacom
potrubí.
Spotreba motorového oleja sa ustáli
až po najazdení niekoľkých tisíc
kilometrov. Až potom môžete určiť
skutočnú spotrebu oleja.
Ak spotreba po zábehu prekročí
0,5 l na 1000 km, obráťte sa na servis.
Objemy prevádzkových náplní
3 183.
Rovno nasaďte viečko a utiahnite ho.Vzduchový filter motora
Indikátor nasávania vzduchu
U niektorých modelov je indikátor
umiestnený na systéme nasávania
vzduchu a ukazuje, či je obmedzené
nasávanie vzduchu do motora.
Žiadna
signalizácia=Žiadne obmedzenieČervený
symbol=Nasávanie
obmedzené
Ak sa objaví červený symbol za
chodu motora, obráťte sa na servis.
Page 139 of 195

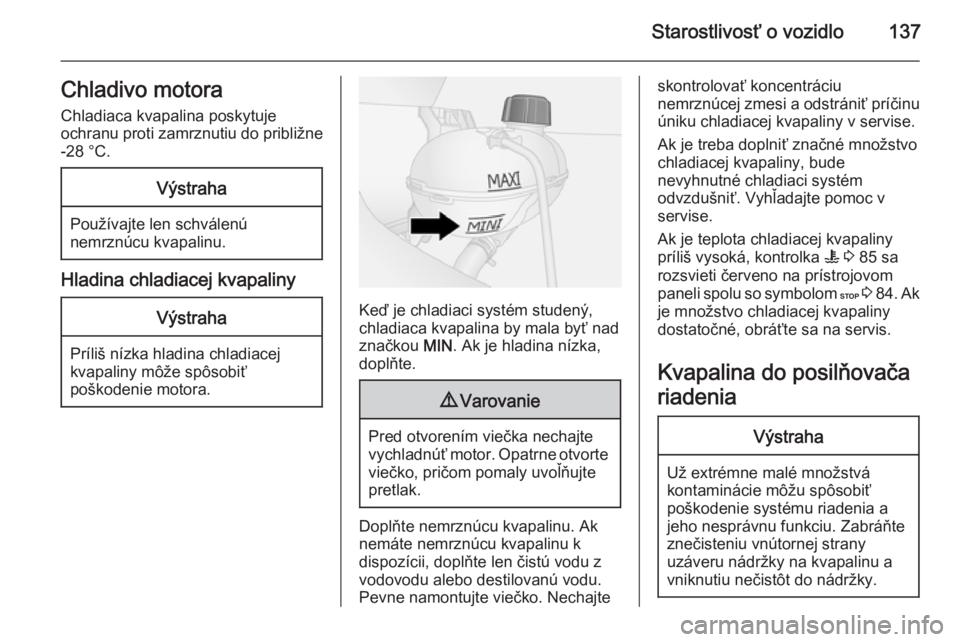

Starostlivosť o vozidlo137Chladivo motoraChladiaca kvapalina poskytuje
ochranu proti zamrznutiu do približne
-28 °C.Výstraha
Používajte len schválenú nemrznúcu kvapalinu.
Hladina chladiacej kvapaliny
Výstraha
Príliš nízka hladina chladiacej
kvapaliny môže spôsobiť
poškodenie motora.
Keď je chladiaci systém studený,
chladiaca kvapalina by mala byť nad
značkou MIN. Ak je hladina nízka,
doplňte.
9 Varovanie
Pred otvorením viečka nechajte
vychladnúť motor. Opatrne otvorte viečko, pričom pomaly uvoľňujte
pretlak.
Doplňte nemrznúcu kvapalinu. Ak
nemáte nemrznúcu kvapalinu k
dispozícii, doplňte len čistú vodu z
vodovodu alebo destilovanú vodu.
Pevne namontujte viečko. Nechajte
skontrolovať koncentráciu
nemrznúcej zmesi a odstrániť príčinu
úniku chladiacej kvapaliny v servise.
Ak je treba doplniť značné množstvo
chladiacej kvapaliny, bude
nevyhnutné chladiaci systém
odvzdušniť. Vyhľadajte pomoc v
servise.
Ak je teplota chladiacej kvapaliny
príliš vysoká, kontrolka W 3 85 sa
rozsvieti červeno na prístrojovom
paneli spolu so symbolom C 3 84 . Ak
je množstvo chladiacej kvapaliny
dostatočné, obráťte sa na servis.
Kvapalina do posilňovača
riadeniaVýstraha
Už extrémne malé množstvá
kontaminácie môžu spôsobiť
poškodenie systému riadenia a
jeho nesprávnu funkciu. Zabráňte
znečisteniu vnútornej strany
uzáveru nádržky na kvapalinu a
vniknutiu nečistôt do nádržky.
Page 140 of 195

138Starostlivosť o vozidlo

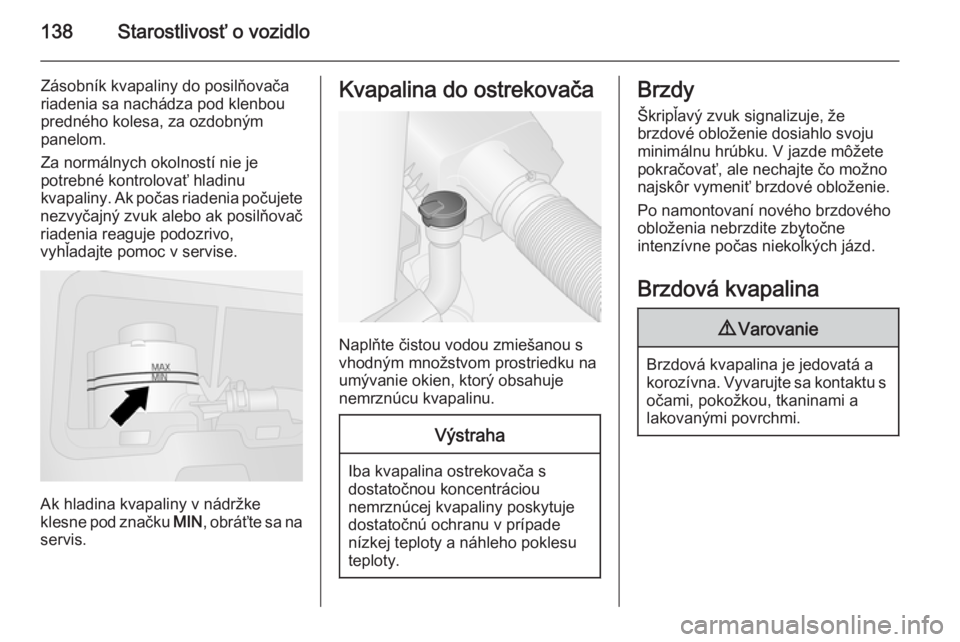

Zásobník kvapaliny do posilňovača
riadenia sa nachádza pod klenbou
predného kolesa, za ozdobným
panelom.
Za normálnych okolností nie je
potrebné kontrolovať hladinu
kvapaliny. Ak počas riadenia počujete
nezvyčajný zvuk alebo ak posilňovač
riadenia reaguje podozrivo,
vyhľadajte pomoc v servise.
Ak hladina kvapaliny v nádržke
klesne pod značku MIN, obráťte sa na
servis.
Kvapalina do ostrekovača
Naplňte čistou vodou zmiešanou s
vhodným množstvom prostriedku na
umývanie okien, ktorý obsahuje
nemrznúcu kvapalinu.
Výstraha
Iba kvapalina ostrekovača s dostatočnou koncentráciou
nemrznúcej kvapaliny poskytuje
dostatočnú ochranu v prípade
nízkej teploty a náhleho poklesu teploty.
Brzdy
Škripľavý zvuk signalizuje, že
brzdové obloženie dosiahlo svoju
minimálnu hrúbku. V jazde môžete
pokračovať, ale nechajte čo možno
najskôr vymeniť brzdové obloženie.
Po namontovaní nového brzdového
obloženia nebrzdite zbytočne
intenzívne počas niekoľkých jázd.
Brzdová kvapalina9 Varovanie
Brzdová kvapalina je jedovatá a
korozívna. Vyvarujte sa kontaktu s očami, pokožkou, tkaninami a
lakovanými povrchmi.
Page 141 of 195

Starostlivosť o vozidlo139

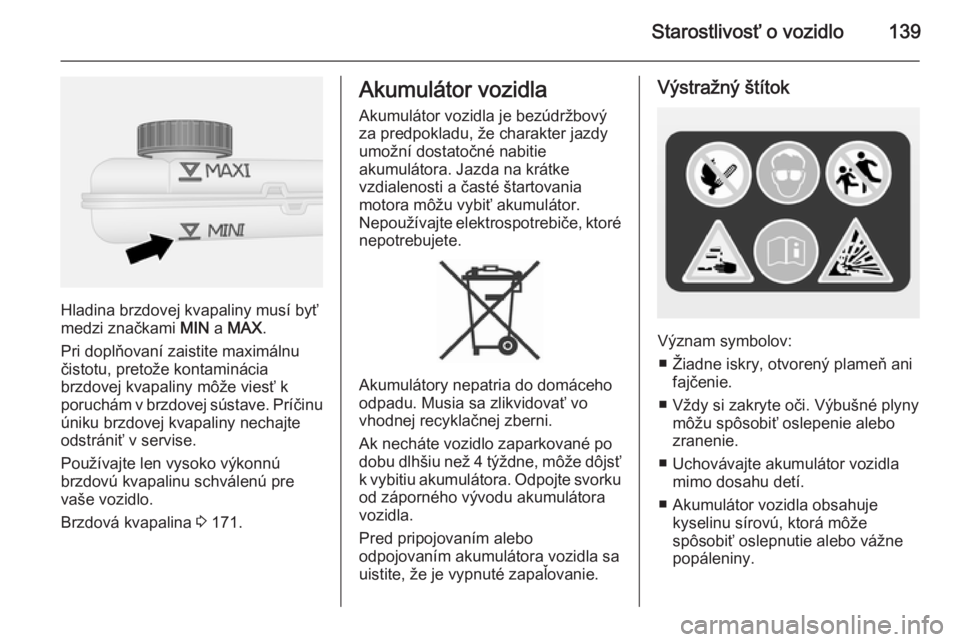

Hladina brzdovej kvapaliny musí byť
medzi značkami MIN a MAX .
Pri doplňovaní zaistite maximálnu čistotu, pretože kontaminácia
brzdovej kvapaliny môže viesť k
poruchám v brzdovej sústave. Príčinu
úniku brzdovej kvapaliny nechajte
odstrániť v servise.
Používajte len vysoko výkonnú
brzdovú kvapalinu schválenú pre
vaše vozidlo.
Brzdová kvapalina 3 171.
Akumulátor vozidla
Akumulátor vozidla je bezúdržbovýza predpokladu, že charakter jazdy
umožní dostatočné nabitie
akumulátora. Jazda na krátke
vzdialenosti a časté štartovania
motora môžu vybiť akumulátor.
Nepoužívajte elektrospotrebiče, ktoré nepotrebujete.
Akumulátory nepatria do domáceho
odpadu. Musia sa zlikvidovať vo
vhodnej recyklačnej zberni.
Ak necháte vozidlo zaparkované po
dobu dlhšiu než 4 týždne, môže dôjsť k vybitiu akumulátora. Odpojte svorku
od záporného vývodu akumulátora
vozidla.
Pred pripojovaním alebo
odpojovaním akumulátora vozidla sa
uistite, že je vypnuté zapaľovanie.
Výstražný štítok
Význam symbolov:
■ Žiadne iskry, otvorený plameň ani fajčenie.
■ Vždy si zakryte oči. Výbušné plyny môžu spôsobiť oslepenie alebo
zranenie.
■ Uchovávajte akumulátor vozidla mimo dosahu detí.
■ Akumulátor vozidla obsahuje kyselinu sírovú, ktorá môže
spôsobiť oslepnutie alebo vážne
popáleniny.
Page 142 of 195

140Starostlivosť o vozidlo
■ Bližšie informácie nájdete vpoužívateľskej príručke.
■ V blízkosti batérie môže byť prítomný výbušný plyn.
Nabíjanie akumulátora vozidla9 Nebezpečenstvo
Pri dobíjaní akumulátora zaistite
dostatočné vetranie. Ak dôjde k
nahromadeniu plynov
generovaných počas dobíjania,
hrozí nebezpečenstvo výbuchu!
Štartovanie pomocou štartovacích
káblov 3 163.
Výmena akumulátora vozidla
Akumulátor vozidla nechajte vymeniť
v odbornom servise.

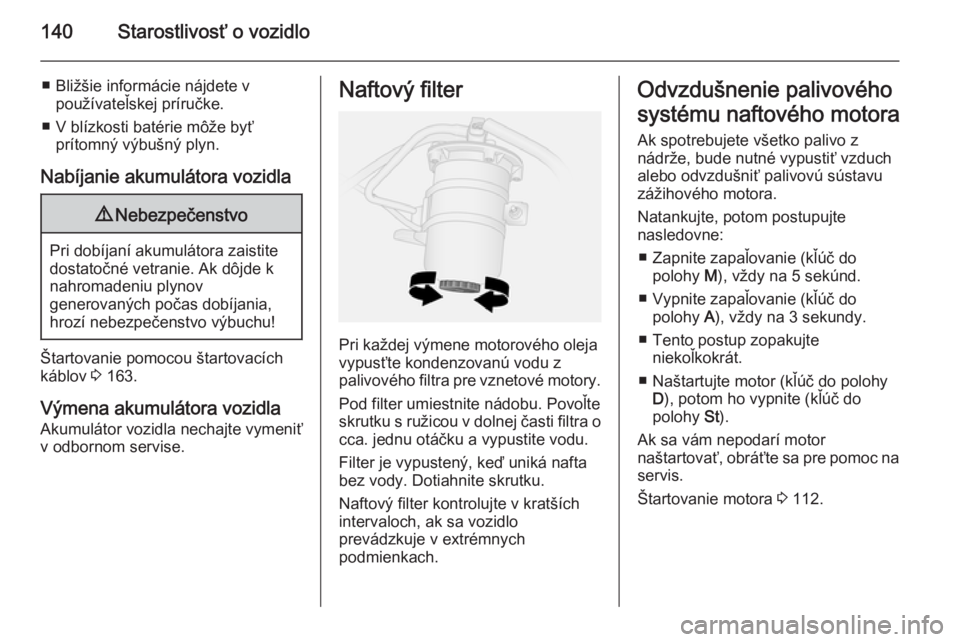

Naftový filter
Pri každej výmene motorového oleja
vypusťte kondenzovanú vodu z
palivového filtra pre vznetové motory.
Pod filter umiestnite nádobu. Povoľte
skrutku s ružicou v dolnej časti filtra o
cca. jednu otáčku a vypustite vodu.
Filter je vypustený, keď uniká nafta
bez vody. Dotiahnite skrutku.
Naftový filter kontrolujte v kratších
intervaloch, ak sa vozidlo
prevádzkuje v extrémnych
podmienkach.
Odvzdušnenie palivového
systému naftového motora
Ak spotrebujete všetko palivo z
nádrže, bude nutné vypustiť vzduch alebo odvzdušniť palivovú sústavu
zážihového motora.
Natankujte, potom postupujte
nasledovne:
■ Zapnite zapaľovanie (kľúč do polohy M), vždy na 5 sekúnd.
■ Vypnite zapaľovanie (kľúč do polohy A), vždy na 3 sekundy.
■ Tento postup zopakujte niekoľkokrát.
■ Naštartujte motor (kľúč do polohy D), potom ho vypnite (kľúč do
polohy St).
Ak sa vám nepodarí motor
naštartovať, obráťte sa pre pomoc na servis.
Štartovanie motora 3 112.
Page 143 of 195

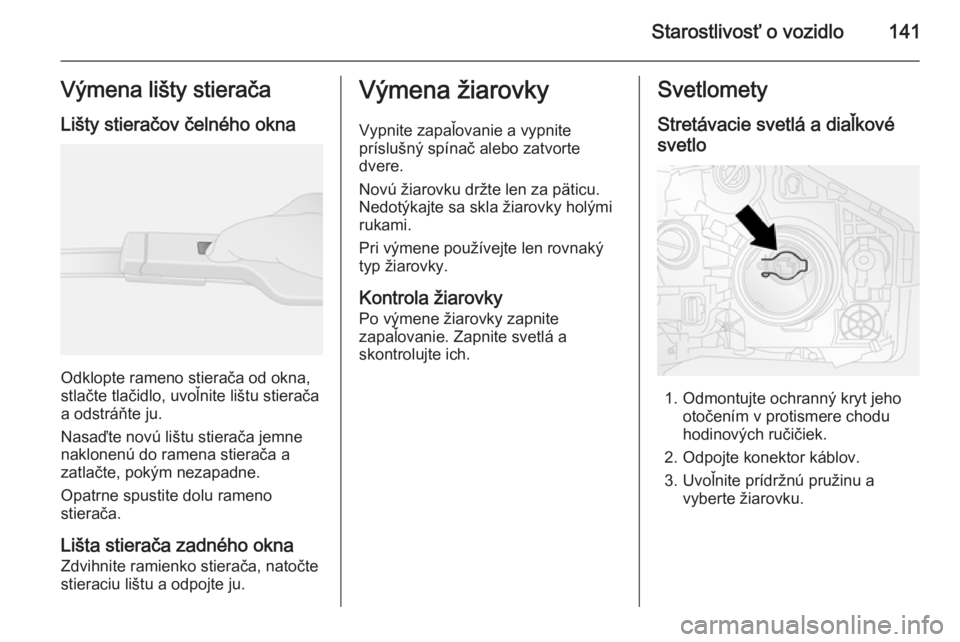

Starostlivosť o vozidlo141Výmena lišty stieračaLišty stieračov čelného okna
Odklopte rameno stierača od okna,
stlačte tlačidlo, uvoľnite lištu stierača
a odstráňte ju.
Nasaďte novú lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.
Lišta stierača zadného oknaZdvihnite ramienko stierača, natočte
stieraciu lištu a odpojte ju.
Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používejte len rovnaký
typ žiarovky.
Kontrola žiarovkyPo výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.Svetlomety
Stretávacie svetlá a diaľkovésvetlo
1. Odmontujte ochranný kryt jeho otočením v protismere chodu
hodinových ručičiek.
2. Odpojte konektor káblov.
3. Uvoľnite prídržnú pružinu a vyberte žiarovku.
Page 144 of 195

142Starostlivosť o vozidlo
4. Vymeňte žiarovku za novú,namontujte prídržnú pružinu a
dbajte, aby žiarovka bola
nainštalovaná správnym smerom.
5. Namontujte konektor káblov a ochranný kryt.

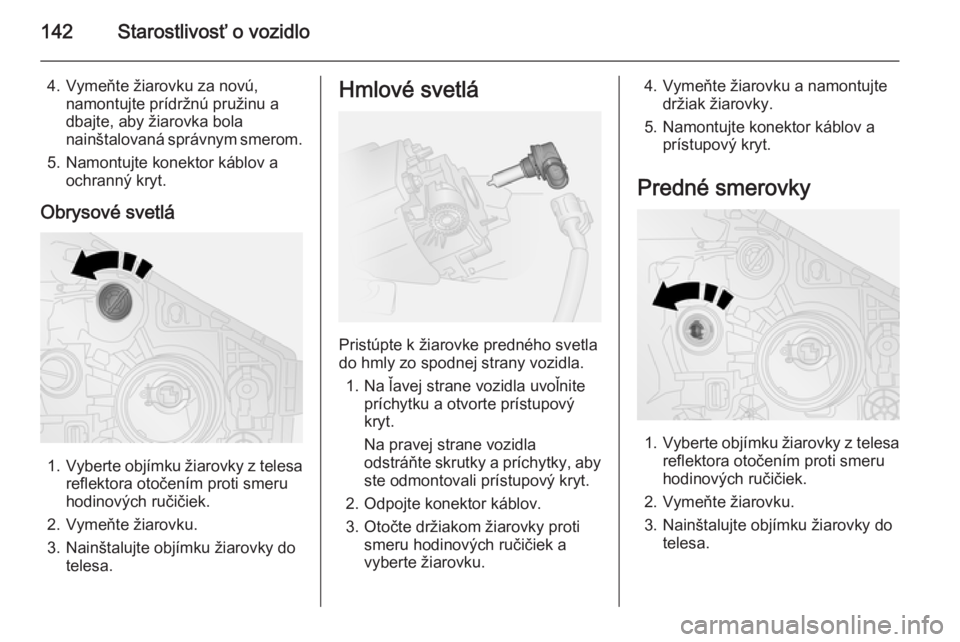

Obrysové svetlá
1. Vyberte objímku žiarovky z telesa
reflektora otočením proti smeru
hodinových ručičiek.
2. Vymeňte žiarovku.
3. Nainštalujte objímku žiarovky do telesa.
Hmlové svetlá
Pristúpte k žiarovke predného svetla
do hmly zo spodnej strany vozidla.
1. Na ľavej strane vozidla uvoľnite príchytku a otvorte prístupový
kryt.
Na pravej strane vozidla
odstráňte skrutky a príchytky, aby ste odmontovali prístupový kryt.
2. Odpojte konektor káblov.
3. Otočte držiakom žiarovky proti smeru hodinových ručičiek a
vyberte žiarovku.
4. Vymeňte žiarovku a namontujte držiak žiarovky.
5. Namontujte konektor káblov a prístupový kryt.
Predné smerovky
1. Vyberte objímku žiarovky z telesa
reflektora otočením proti smeru
hodinových ručičiek.
2. Vymeňte žiarovku.
3. Nainštalujte objímku žiarovky do telesa.
