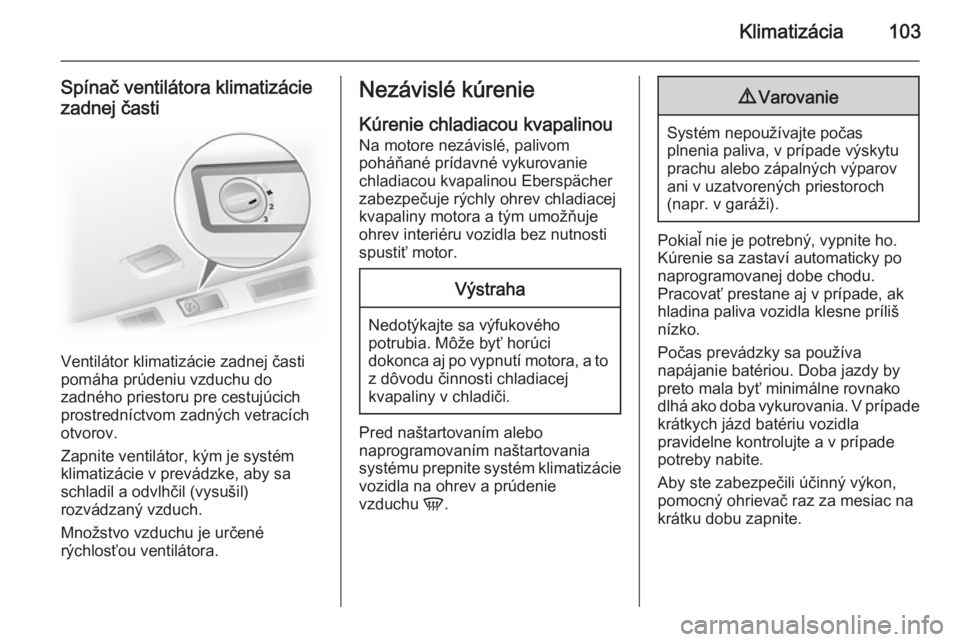

Page 105 of 195

Klimatizácia103
Spínač ventilátora klimatizácie
zadnej časti
Ventilátor klimatizácie zadnej časti
pomáha prúdeniu vzduchu do
zadného priestoru pre cestujúcich prostredníctvom zadných vetracích
otvorov.
Zapnite ventilátor, kým je systém
klimatizácie v prevádzke, aby sa schladil a odvlhčil (vysušil)
rozvádzaný vzduch.
Množstvo vzduchu je určené
rýchlosťou ventilátora.
Nezávislé kúrenie
Kúrenie chladiacou kvapalinou Na motore nezávislé, palivom
poháňané prídavné vykurovanie
chladiacou kvapalinou Eberspächer
zabezpečuje rýchly ohrev chladiacej
kvapaliny motora a tým umožňuje
ohrev interiéru vozidla bez nutnosti spustiť motor.Výstraha
Nedotýkajte sa výfukovéhopotrubia. Môže byť horúci
dokonca aj po vypnutí motora, a to z dôvodu činnosti chladiacej
kvapaliny v chladiči.
Pred naštartovaním alebo
naprogramovaním naštartovania
systému prepnite systém klimatizácie
vozidla na ohrev a prúdenie
vzduchu V.
9Varovanie
Systém nepoužívajte počas
plnenia paliva, v prípade výskytu prachu alebo zápalných výparov
ani v uzatvorených priestoroch
(napr. v garáži).
Pokiaľ nie je potrebný, vypnite ho.
Kúrenie sa zastaví automaticky po
naprogramovanej dobe chodu.
Pracovať prestane aj v prípade, ak
hladina paliva vozidla klesne príliš
nízko.
Počas prevádzky sa používa
napájanie batériou. Doba jazdy by
preto mala byť minimálne rovnako
dlhá ako doba vykurovania. V prípade
krátkych jázd batériu vozidla
pravidelne kontrolujte a v prípade
potreby nabite.
Aby ste zabezpečili účinný výkon,
pomocný ohrievač raz za mesiac na
krátku dobu zapnite.

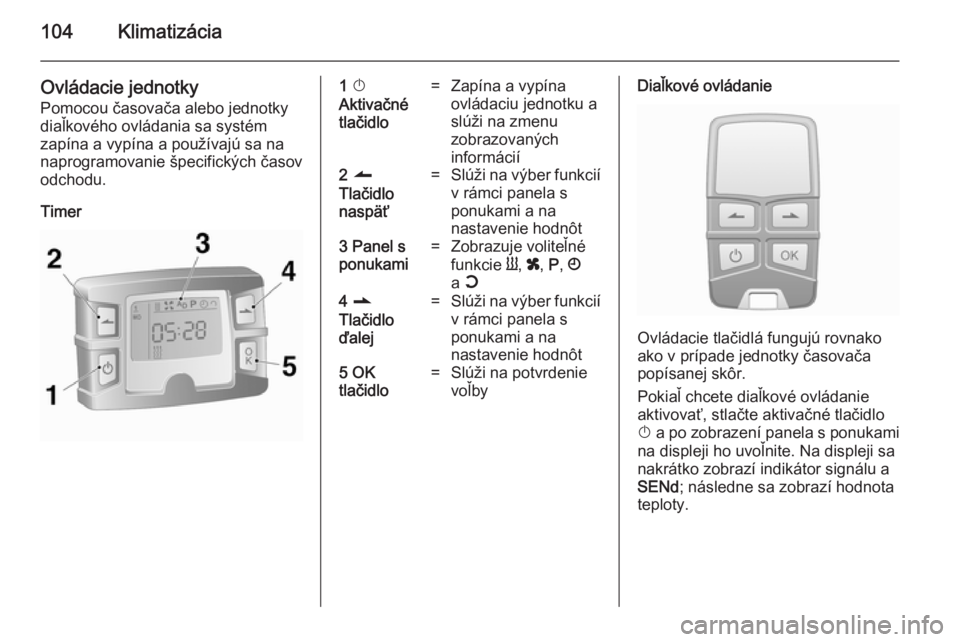

Page 106 of 195
104Klimatizácia
Ovládacie jednotky
Pomocou časovača alebo jednotky
diaľkového ovládania sa systém
zapína a vypína a používajú sa na
naprogramovanie špecifických časov
odchodu.
Timer1 X
Aktivačné
tlačidlo=Zapína a vypína
ovládaciu jednotku a
slúži na zmenu
zobrazovaných
informácií2 q
Tlačidlo
naspäť=Slúži na výber funkcií v rámci panela s
ponukami a na
nastavenie hodnôt3 Panel s
ponukami=Zobrazuje voliteľné
funkcie Y, x , P , Ö
a Y4 r
Tlačidlo
ďalej=Slúži na výber funkcií
v rámci panela s
ponukami a na
nastavenie hodnôt5 OK
tlačidlo=Slúži na potvrdenie
voľbyDiaľkové ovládanie
Ovládacie tlačidlá fungujú rovnako
ako v prípade jednotky časovača
popísanej skôr.
Pokiaľ chcete diaľkové ovládanie
aktivovať, stlačte aktivačné tlačidlo
X a po zobrazení panela s ponukami
na displeji ho uvoľnite. Na displeji sa
nakrátko zobrazí indikátor signálu a
SENd ; následne sa zobrazí hodnota
teploty.

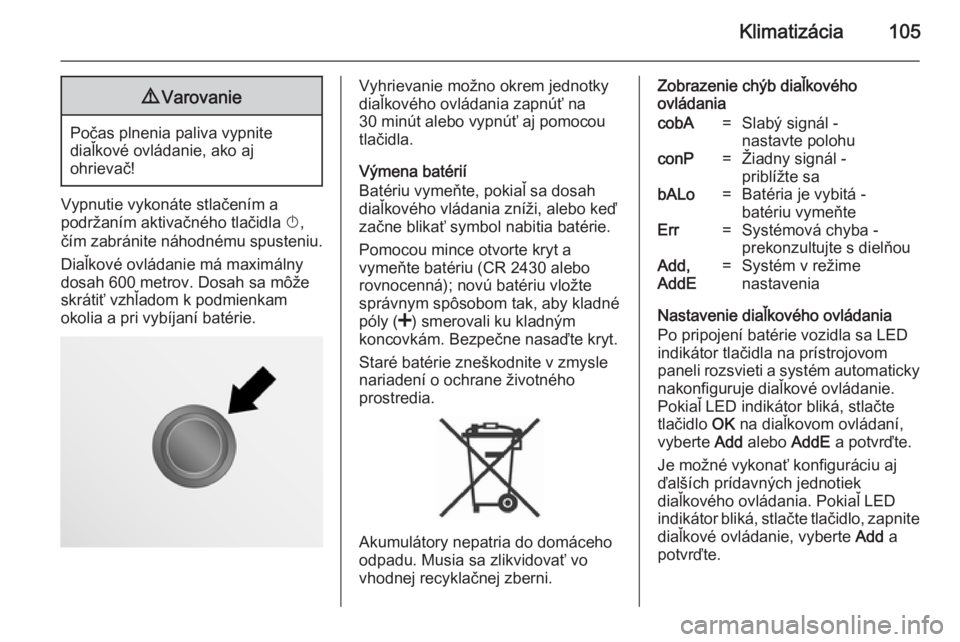

Page 107 of 195

Klimatizácia1059Varovanie
Počas plnenia paliva vypnite
diaľkové ovládanie, ako aj
ohrievač!
Vypnutie vykonáte stlačením a
podržaním aktivačného tlačidla X,
čím zabránite náhodnému spusteniu.
Diaľkové ovládanie má maximálny
dosah 600 metrov. Dosah sa môže
skrátiť vzhľadom k podmienkam
okolia a pri vybíjaní batérie.
Vyhrievanie možno okrem jednotky
diaľkového ovládania zapnúť na
30 minút alebo vypnúť aj pomocou
tlačidla.
Výmena batérií
Batériu vymeňte, pokiaľ sa dosah diaľkového vládania zníži, alebo keď
začne blikať symbol nabitia batérie.
Pomocou mince otvorte kryt a
vymeňte batériu (CR 2430 alebo
rovnocenná); novú batériu vložte
správnym spôsobom tak, aby kladné
póly ( <) smerovali ku kladným
koncovkám. Bezpečne nasaďte kryt.
Staré batérie zneškodnite v zmysle
nariadení o ochrane životného
prostredia.
Akumulátory nepatria do domáceho
odpadu. Musia sa zlikvidovať vo
vhodnej recyklačnej zberni.
Zobrazenie chýb diaľkového
ovládaniacobA=Slabý signál -
nastavte polohuconP=Žiadny signál -
priblížte sabALo=Batéria je vybitá -
batériu vymeňteErr=Systémová chyba -
prekonzultujte s dielňouAdd,
AddE=Systém v režime
nastavenia
Nastavenie diaľkového ovládania
Po pripojení batérie vozidla sa LED
indikátor tlačidla na prístrojovom
paneli rozsvieti a systém automaticky
nakonfiguruje diaľkové ovládanie.
Pokiaľ LED indikátor bliká, stlačte
tlačidlo OK na diaľkovom ovládaní,
vyberte Add alebo AddE a potvrďte.
Je možné vykonať konfiguráciu aj
ďalších prídavných jednotiek
diaľkového ovládania. Pokiaľ LED
indikátor bliká, stlačte tlačidlo, zapnite
diaľkové ovládanie, vyberte Add a
potvrďte.

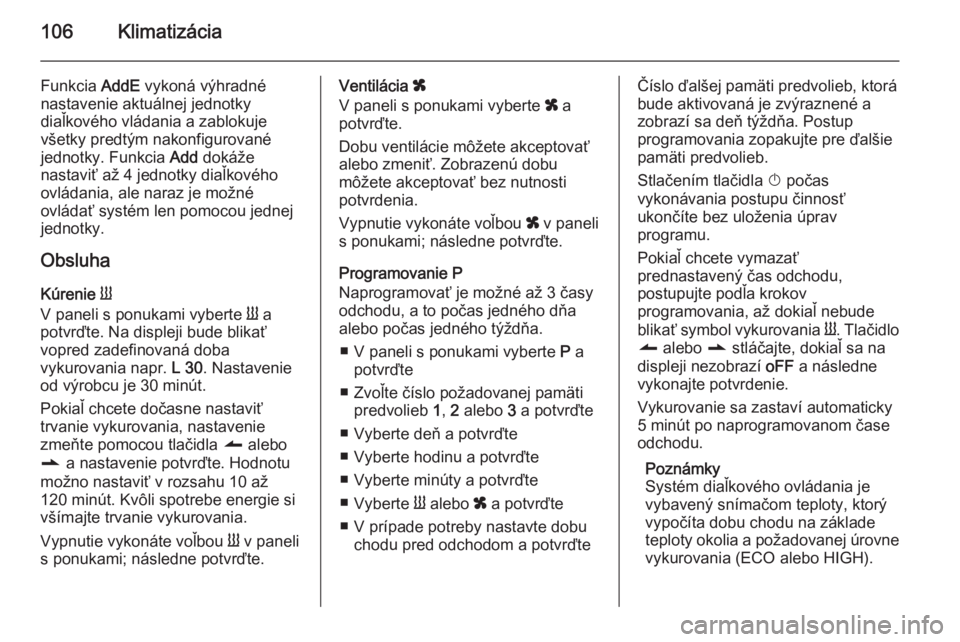

Page 108 of 195

106Klimatizácia
Funkcia AddE vykoná výhradné
nastavenie aktuálnej jednotky
diaľkového vládania a zablokuje
všetky predtým nakonfigurované
jednotky. Funkcia Add dokáže
nastaviť až 4 jednotky diaľkového
ovládania, ale naraz je možné
ovládať systém len pomocou jednej jednotky.
Obsluha
Kúrenie Y
V paneli s ponukami vyberte Y a
potvrďte. Na displeji bude blikať
vopred zadefinovaná doba
vykurovania napr. L 30. Nastavenie
od výrobcu je 30 minút.
Pokiaľ chcete dočasne nastaviť
trvanie vykurovania, nastavenie
zmeňte pomocou tlačidla q alebo
r a nastavenie potvrďte. Hodnotu
možno nastaviť v rozsahu 10 až
120 minút. Kvôli spotrebe energie si
všímajte trvanie vykurovania.
Vypnutie vykonáte voľbou Y v paneli
s ponukami; následne potvrďte.Ventilácia x
V paneli s ponukami vyberte x a
potvrďte.
Dobu ventilácie môžete akceptovať
alebo zmeniť. Zobrazenú dobu
môžete akceptovať bez nutnosti
potvrdenia.
Vypnutie vykonáte voľbou x v paneli
s ponukami; následne potvrďte.
Programovanie P
Naprogramovať je možné až 3 časy
odchodu, a to počas jedného dňa
alebo počas jedného týždňa.
■ V paneli s ponukami vyberte P a
potvrďte
■ Zvoľte číslo požadovanej pamäti predvolieb 1, 2 alebo 3 a potvrďte
■ Vyberte deň a potvrďte
■ Vyberte hodinu a potvrďte
■ Vyberte minúty a potvrďte
■ Vyberte Y alebo x a potvrďte
■ V prípade potreby nastavte dobu chodu pred odchodom a potvrďteČíslo ďalšej pamäti predvolieb, ktorá
bude aktivovaná je zvýraznené a
zobrazí sa deň týždňa. Postup
programovania zopakujte pre ďalšie
pamäti predvolieb.
Stlačením tlačidla X počas
vykonávania postupu činnosť
ukončíte bez uloženia úprav
programu.
Pokiaľ chcete vymazať
prednastavený čas odchodu,
postupujte podľa krokov
programovania, až dokiaľ nebude
blikať symbol vykurovania Y. Tlačidlo
q alebo r stláčajte, dokiaľ sa na
displeji nezobrazí oFF a následne
vykonajte potvrdenie.
Vykurovanie sa zastaví automaticky
5 minút po naprogramovanom čase
odchodu.
Poznámky
Systém diaľkového ovládania je
vybavený snímačom teploty, ktorý
vypočíta dobu chodu na základe
teploty okolia a požadovanej úrovne
vykurovania (ECO alebo HIGH).
Page 109 of 195

Klimatizácia107
Systém sa spustí automaticky v
rozsahu 5 až 60 minút pred
naprogramovanou dobou odchodu.
Nastavenie dňa týždňa, času a doby
vykurovania Ö
Pokiaľ je batéria vozidla odpojená
alebo jej napätie je veľmi nízke,
jednotku bude potrebné resetovať.
■ Vyberte Ö a potvrďte
■ Vyberte deň týždňa a potvrďte
■ Zmeňte hodiny a potvrďte
■ Zmeňte minúty a potvrďte
■ Zmeňte predvolenú dobu vykurovania a potvrďte
Úroveň vykurovania Y
Preferovanú úroveň vykurovania pre
naprogramované časy odchodu je
možné nastaviť na ECO alebo HIGH.
Vyberte Y a potvrďte. Na displeji
bude blikať ECO alebo HIGH.
Pomocou tlačidla q alebo r
vykonajte nastavenie a nastavenie potvrďte.Ventilačné otvory
Nastaviteľné vetracie
otvory Keď je chladenie zapnuté, musíte
otvoriť aspoň jeden vetrací otvor, aby v dôsledku nedostatočného pohybu
vzduchu nenamrzol výparník.
Stredové vetracie otvory
Pre otvorenie alebo zatvorenie
stredných vetracích otvorov a
nasmerovanie prúdenia vzduchu
nakloňte lamely nahor alebo nadol a
otočte nastavovacím kolieskom
doľava alebo doprava.
Bočné vetracie otvory
Pre otvorenie alebo zatvorenie
bočných vetracích otvorov nakloňte
lamely nahor alebo nadol.
Smer prúdenia vzduchu nastavte
natočením vetracích otvorov.
V závislosti od polohy ovládača
teploty začne prúdiť do interiéru
vzduch bočnými otvormi.
Page 110 of 195

108Klimatizácia9Varovanie
Nepripájajte žiadne predmety na
lamely vetracích otvorov. V
prípade nehody vzniká
nebezpečie škody alebo úrazu.
Pevné ventilačné otvory
Ďalšie vetracie otvory sa nachádzajú
pod čelným sklom a oknami dverí, v
priestoroch pre nohy a v závislosti od
vozidla aj v priestore pre cestujúcich
na zadných sedadlách.
Údržba
Otvory pre nasávanie
vzduchu Otvory pre nasávanie vzduchu, ktorésa nachádzajú pred čelným oknom, musíte udržiavať čisté kvôli
priechodnosti. Odstráňte všetky listy,
nečistoty alebo sneh.
Peľový filter Peľový filter odstraňuje z nasávaného
vzduchu prach, sadze, peľ a spóry.
Pravidelné uvedenie
klimatizácie do činnosti
Aby bol trvalo zachovaný optimálny výkon, musí byť chladenie raz za
mesiac na niekoľko minút zapnuté,
nezávisle od počasia a ročného
obdobia. Chladenie nie je možné pri
nízkej vonkajšej teplote.Servis
Aby bol zachovaný optimálny výkon
chladenia, odporúčame raz za rok
skontrolovať systém klimatizácie od
tretieho roku od registrácie vozidla,
sem patrí:
■ Test funkčnosti a tlaku
■ Funkčnosť kúrenia
■ Kontrola tesnosti
■ Kontrola hnacích remeňov
■ Vyčistenie odtokového vedenia kondenzátora a výparníka
■ Test výkonnosti

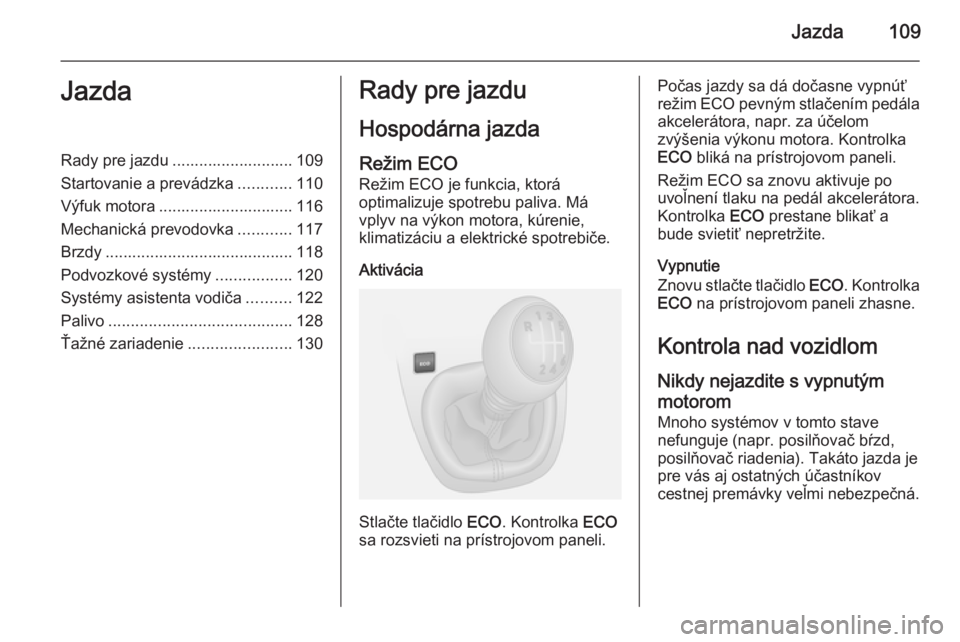

Page 111 of 195

Jazda109JazdaRady pre jazdu ........................... 109
Startovanie a prevádzka ............110
Výfuk motora .............................. 116
Mechanická prevodovka ............117
Brzdy .......................................... 118
Podvozkové systémy .................120
Systémy asistenta vodiča ..........122
Palivo ......................................... 128
Ťažné zariadenie .......................130Rady pre jazdu
Hospodárna jazda
Režim ECO Režim ECO je funkcia, ktorá
optimalizuje spotrebu paliva. Má
vplyv na výkon motora, kúrenie,
klimatizáciu a elektrické spotrebiče.
Aktivácia
Stlačte tlačidlo ECO. Kontrolka ECO
sa rozsvieti na prístrojovom paneli.
Počas jazdy sa dá dočasne vypnúť režim ECO pevným stlačením pedála
akcelerátora, napr. za účelom
zvýšenia výkonu motora. Kontrolka
ECO bliká na prístrojovom paneli.
Režim ECO sa znovu aktivuje po uvoľnení tlaku na pedál akcelerátora.
Kontrolka ECO prestane blikať a
bude svietiť nepretržite.
Vypnutie
Znovu stlačte tlačidlo ECO. Kontrolka
ECO na prístrojovom paneli zhasne.
Kontrola nad vozidlom
Nikdy nejazdite s vypnutým
motorom Mnoho systémov v tomto stave
nefunguje (napr. posilňovač bŕzd, posilňovač riadenia). Takáto jazda je
pre vás aj ostatných účastníkov
cestnej premávky veľmi nebezpečná.

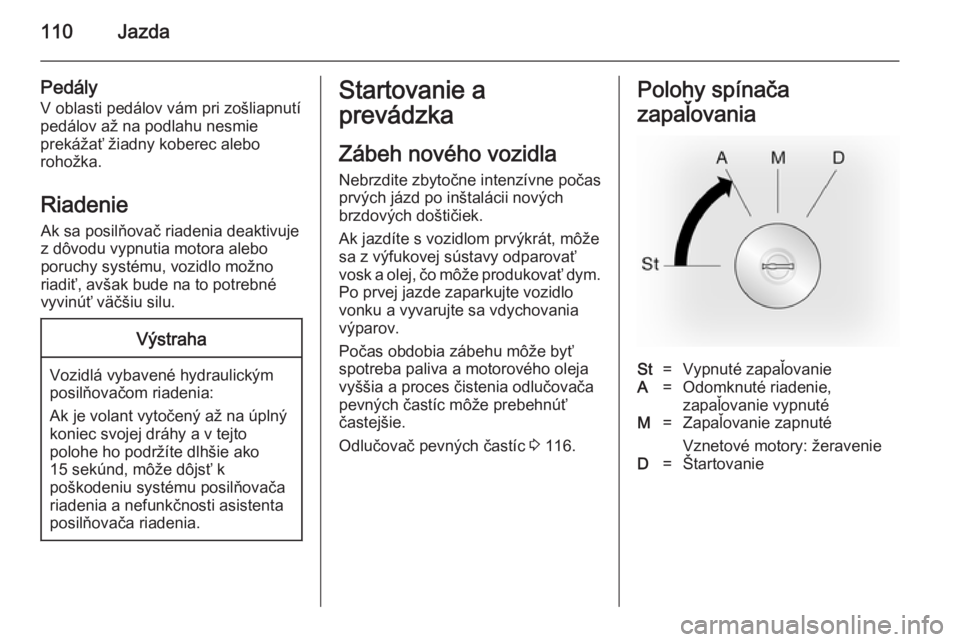

Page 112 of 195

110Jazda
Pedály
V oblasti pedálov vám pri zošliapnutí pedálov až na podlahu nesmie
prekážať žiadny koberec alebo
rohožka.
Riadenie Ak sa posilňovač riadenia deaktivuje
z dôvodu vypnutia motora alebo
poruchy systému, vozidlo možno
riadiť, avšak bude na to potrebné
vyvinúť väčšiu silu.Výstraha
Vozidlá vybavené hydraulickým
posilňovačom riadenia:
Ak je volant vytočený až na úplný
koniec svojej dráhy a v tejto
polohe ho podržíte dlhšie ako
15 sekúnd, môže dôjsť k
poškodeniu systému posilňovača
riadenia a nefunkčnosti asistenta
posilňovača riadenia.
Startovanie a
prevádzka
Zábeh nového vozidla Nebrzdite zbytočne intenzívne počas
prvých jázd po inštalácii nových
brzdových doštičiek.
Ak jazdíte s vozidlom prvýkrát, môže
sa z výfukovej sústavy odparovať
vosk a olej, čo môže produkovať dym. Po prvej jazde zaparkujte vozidlo
vonku a vyvarujte sa vdychovania výparov.
Počas obdobia zábehu môže byť
spotreba paliva a motorového oleja
vyššia a proces čistenia odlučovača
pevných častíc môže prebehnúť
častejšie.
Odlučovač pevných častíc 3 116.Polohy spínača
zapaľovaniaSt=Vypnuté zapaľovanieA=Odomknuté riadenie,
zapaľovanie vypnutéM=Zapaľovanie zapnuté
Vznetové motory: žeravenieD=Štartovanie
