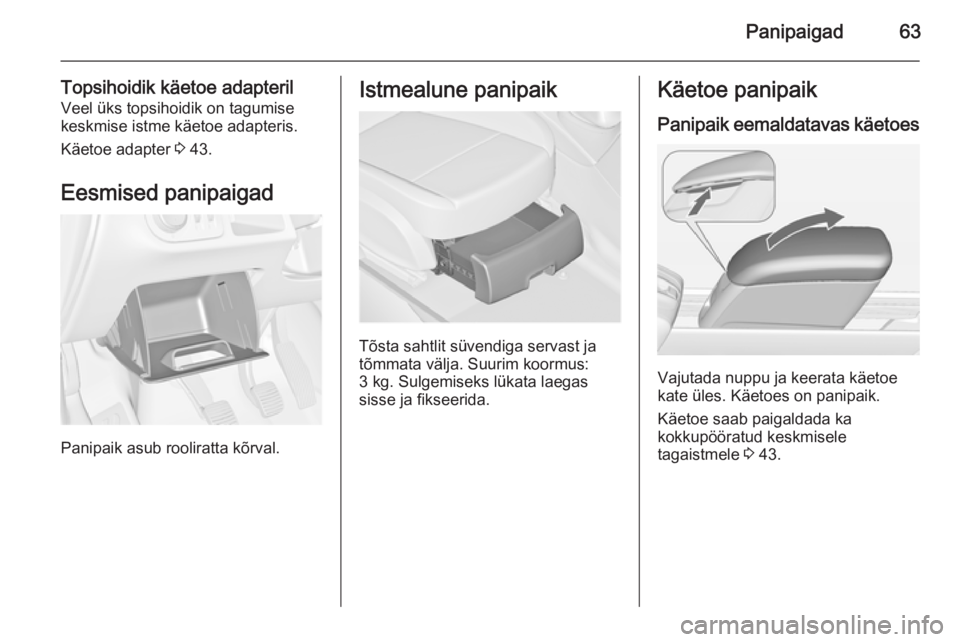

Panipaigad63
Topsihoidik käetoe adapterilVeel üks topsihoidik on tagumise
keskmise istme käetoe adapteris.
Käetoe adapter 3 43.
Eesmised panipaigad
Panipaik asub rooliratta kõrval.
Istmealune panipaik
Tõsta sahtlit süvendiga servast ja
tõmmata välja. Suurim koormus:
3 kg. Sulgemiseks lükata laegas
sisse ja fikseerida.
Käetoe panipaik
Panipaik eemaldatavas käetoes
Vajutada nuppu ja keerata käetoe
kate üles. Käetoes on panipaik.
Käetoe saab paigaldada ka
kokkupööratud keskmisele
tagaistmele 3 43.

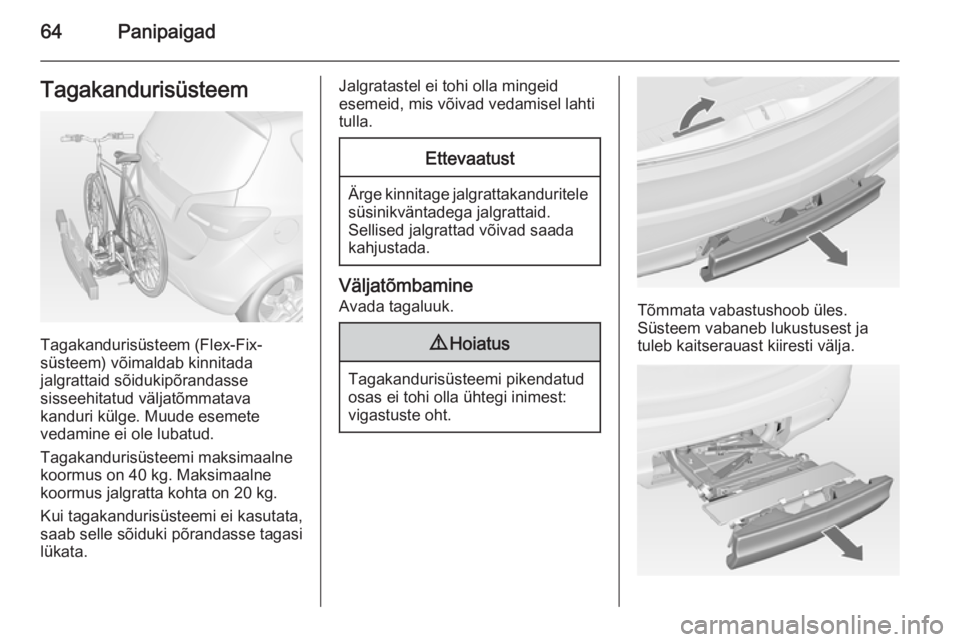

64PanipaigadTagakandurisüsteem
Tagakandurisüsteem (Flex-Fix-
süsteem) võimaldab kinnitada
jalgrattaid sõidukipõrandasse
sisseehitatud väljatõmmatava
kanduri külge. Muude esemete
vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
koormus on 40 kg. Maksimaalne
koormus jalgratta kohta on 20 kg.
Kui tagakandurisüsteemi ei kasutata,
saab selle sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Ärge kinnitage jalgrattakanduritele süsinikväntadega jalgrattaid.
Sellised jalgrattad võivad saada
kahjustada.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.
Tõmmata vabastushoob üles.
Süsteem vabaneb lukustusest ja
tuleb kaitserauast kiiresti välja.

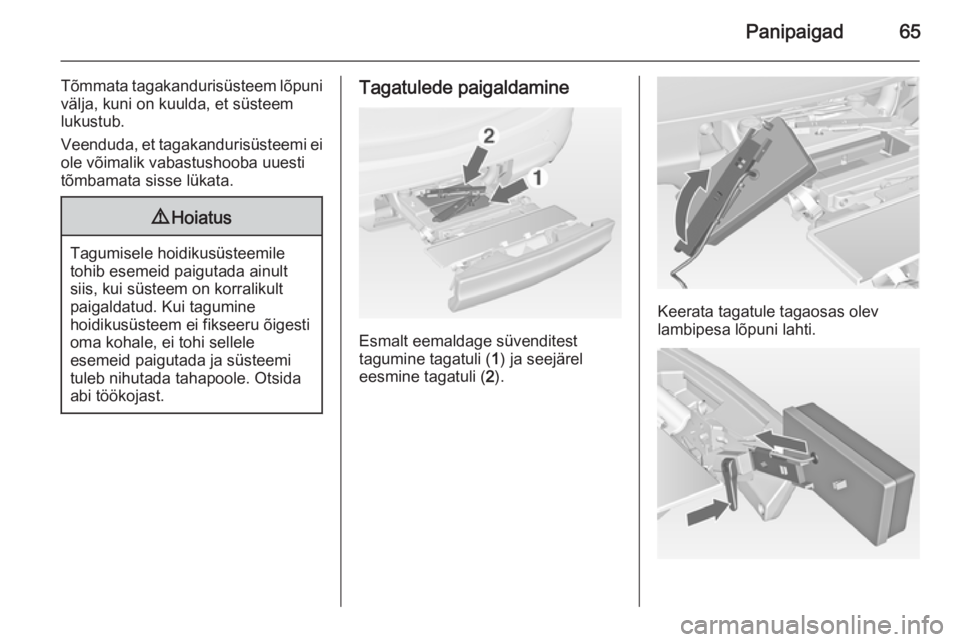

Panipaigad65
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata.9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Tagatulede paigaldamine
Esmalt eemaldage süvenditest
tagumine tagatuli ( 1) ja seejärel
eesmine tagatuli ( 2).
Keerata tagatule tagaosas olev
lambipesa lõpuni lahti.

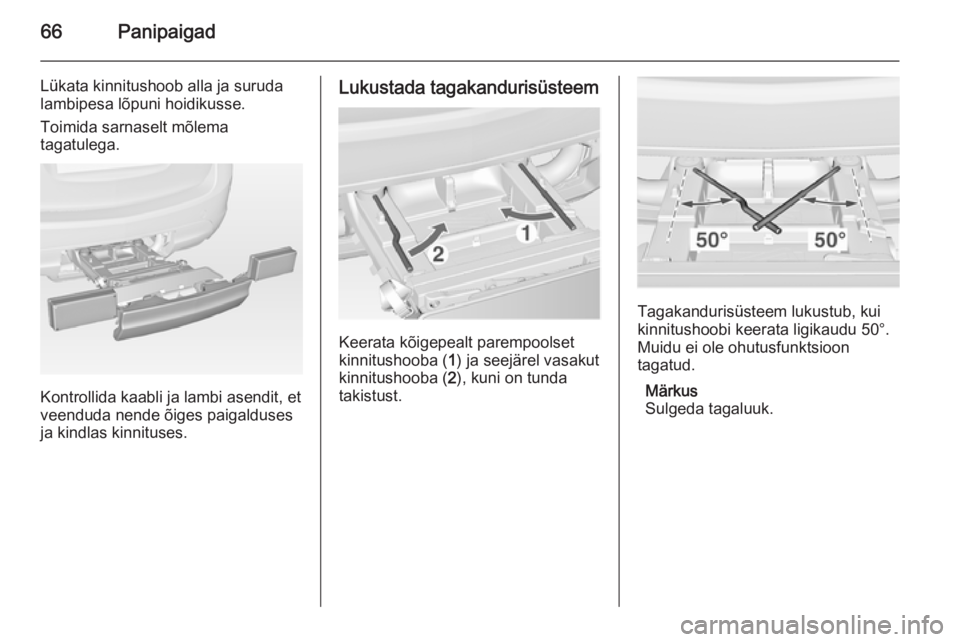

66Panipaigad
Lükata kinnitushoob alla ja suruda
lambipesa lõpuni hoidikusse.
Toimida sarnaselt mõlema
tagatulega.
Kontrollida kaabli ja lambi asendit, et
veenduda nende õiges paigalduses
ja kindlas kinnituses.
Lukustada tagakandurisüsteem
Keerata kõigepealt parempoolset
kinnitushooba ( 1) ja seejärel vasakut
kinnitushooba ( 2), kuni on tunda
takistust.
Tagakandurisüsteem lukustub, kui
kinnitushoobi keerata ligikaudu 50°.
Muidu ei ole ohutusfunktsioon
tagatud.
Märkus
Sulgeda tagaluuk.

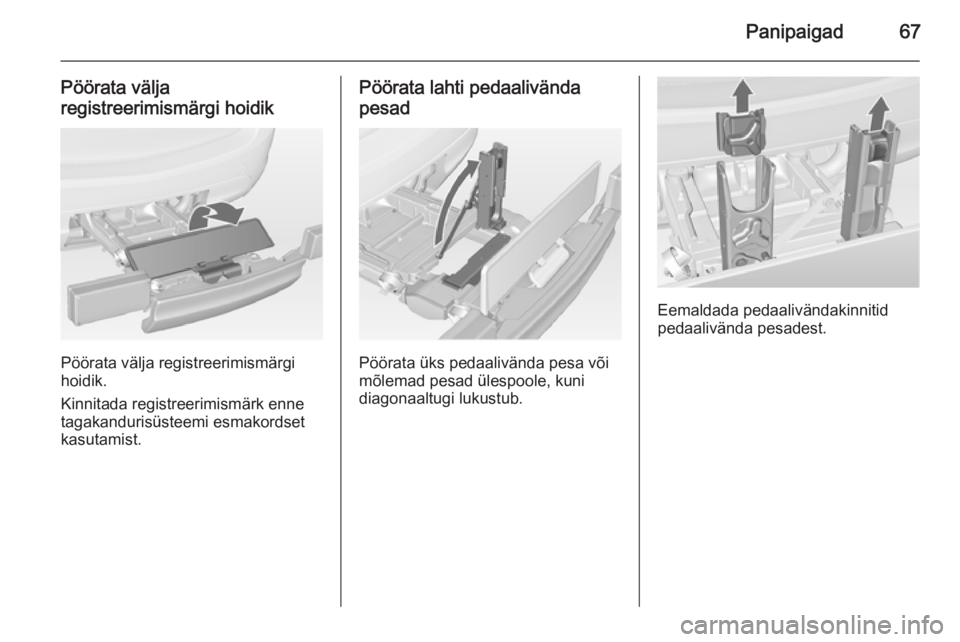

Panipaigad67
Pöörata välja
registreerimismärgi hoidik
Pöörata välja registreerimismärgi
hoidik.
Kinnitada registreerimismärk enne
tagakandurisüsteemi esmakordset
kasutamist.
Pöörata lahti pedaalivända
pesad
Pöörata üks pedaalivända pesa või
mõlemad pesad ülespoole, kuni
diagonaaltugi lukustub.
Eemaldada pedaalivändakinnitid
pedaalivända pesadest.

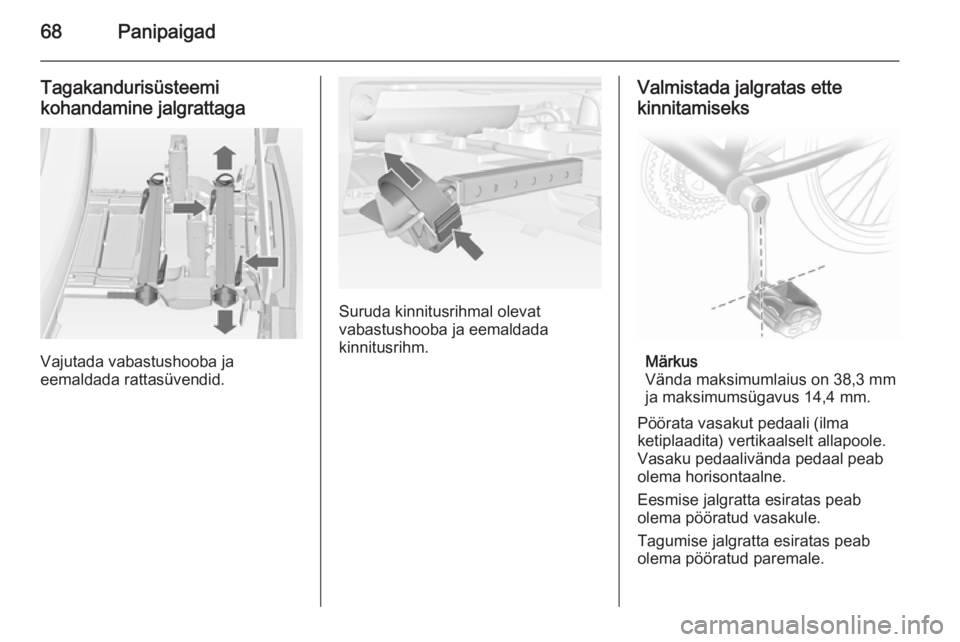

68Panipaigad
Tagakandurisüsteemi
kohandamine jalgrattaga
Vajutada vabastushooba ja
eemaldada rattasüvendid.
Suruda kinnitusrihmal olevat
vabastushooba ja eemaldada
kinnitusrihm.
Valmistada jalgratas ette
kinnitamiseks
Märkus
Vända maksimumlaius on 38,3 mm
ja maksimumsügavus 14,4 mm.
Pöörata vasakut pedaali (ilma
ketiplaadita) vertikaalselt allapoole.
Vasaku pedaalivända pedaal peab olema horisontaalne.
Eesmise jalgratta esiratas peab
olema pööratud vasakule.
Tagumise jalgratta esiratas peab
olema pööratud paremale.

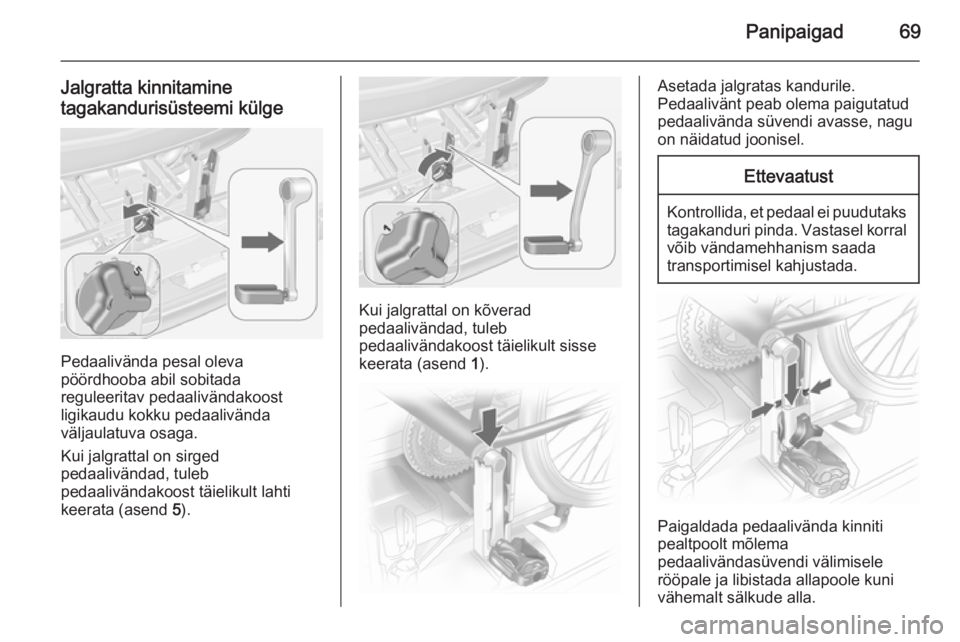

Panipaigad69
Jalgratta kinnitaminetagakandurisüsteemi külge
Pedaalivända pesal oleva
pöördhooba abil sobitada
reguleeritav pedaalivändakoost
ligikaudu kokku pedaalivända
väljaulatuva osaga.
Kui jalgrattal on sirged
pedaalivändad, tuleb
pedaalivändakoost täielikult lahti
keerata (asend 5).
Kui jalgrattal on kõverad
pedaalivändad, tuleb
pedaalivändakoost täielikult sisse
keerata (asend 1).
Asetada jalgratas kandurile.
Pedaalivänt peab olema paigutatud
pedaalivända süvendi avasse, nagu
on näidatud joonisel.Ettevaatust
Kontrollida, et pedaal ei puudutaks tagakanduri pinda. Vastasel korral
võib vändamehhanism saada
transportimisel kahjustada.
Paigaldada pedaalivända kinniti
pealtpoolt mõlema
pedaalivändasüvendi välimisele
rööpale ja libistada allapoole kuni
vähemalt sälkude alla.

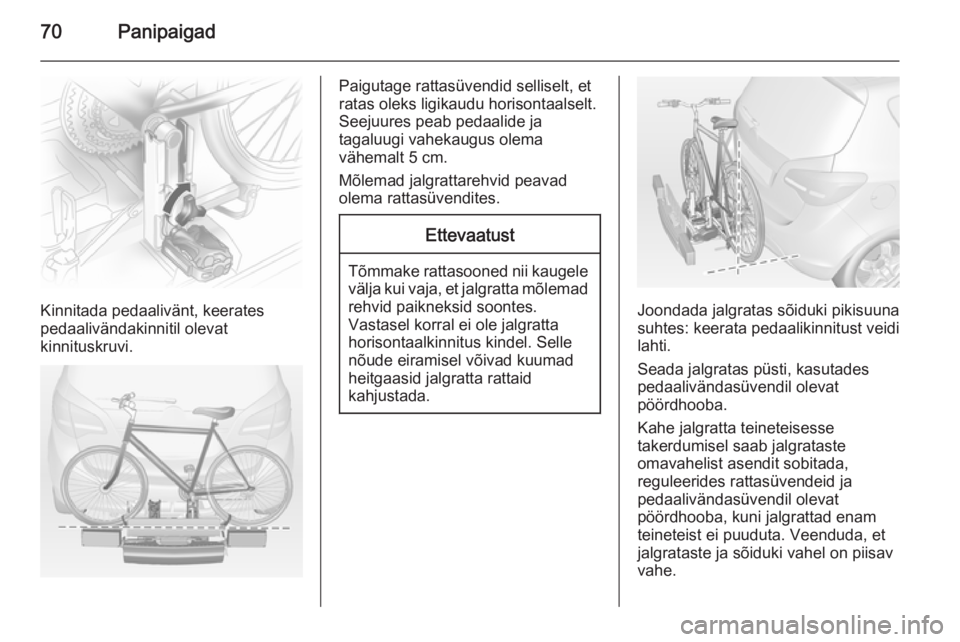

70Panipaigad
Kinnitada pedaalivänt, keerates
pedaalivändakinnitil olevat
kinnituskruvi.
Paigutage rattasüvendid selliselt, et
ratas oleks ligikaudu horisontaalselt.
Seejuures peab pedaalide ja
tagaluugi vahekaugus olema
vähemalt 5 cm.
Mõlemad jalgrattarehvid peavad
olema rattasüvendites.Ettevaatust
Tõmmake rattasooned nii kaugele välja kui vaja, et jalgratta mõlemad
rehvid paikneksid soontes.
Vastasel korral ei ole jalgratta
horisontaalkinnitus kindel. Selle nõude eiramisel võivad kuumadheitgaasid jalgratta rattaid
kahjustada.
Joondada jalgratas sõiduki pikisuuna
suhtes: keerata pedaalikinnitust veidi
lahti.
Seada jalgratas püsti, kasutades
pedaalivändasüvendil olevat
pöördhooba.
Kahe jalgratta teineteisesse
takerdumisel saab jalgrataste
omavahelist asendit sobitada,
reguleerides rattasüvendeid ja
pedaalivändasüvendil olevat
pöördhooba, kuni jalgrattad enam
teineteist ei puuduta. Veenduda, et
jalgrataste ja sõiduki vahel on piisav vahe.
