2014.5 OPEL MERIVA Omaniku käsiraamat (in Estonian)

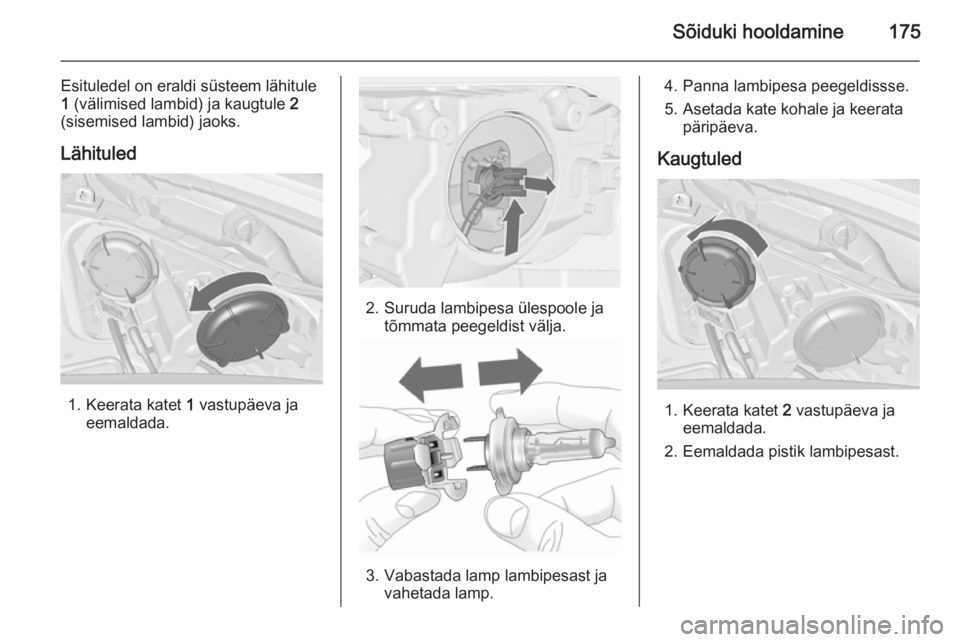

Sõiduki hooldamine175
Esituledel on eraldi süsteem lähitule
1 (välimised lambid) ja kaugtule 2
(sisemised lambid) jaoks.
Lähituled
1. Keerata katet 1 vastupäeva ja
eemaldada.
2. Suruda lambipesa ülespoole ja tõmmata peegeldist välja.
3. Vabastada lamp lambipesast javahetada lamp.
4. Panna lambipesa peegeldissse.
5. Asetada kate kohale ja keerata päripäeva.
Kaugtuled
1. Keerata katet 2 vastupäeva ja
eemaldada.
2. Eemaldada pistik lambipesast.

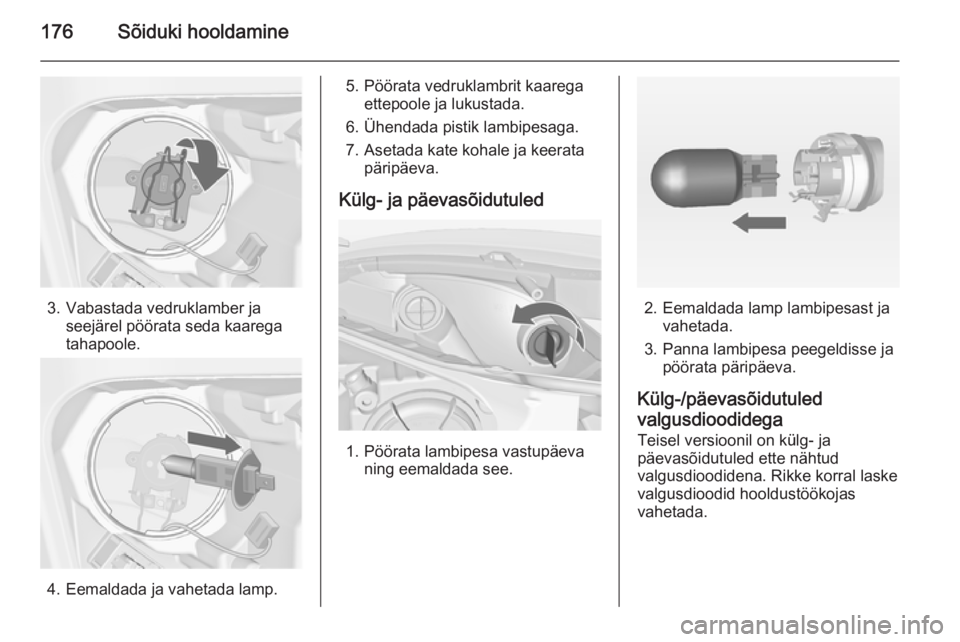

176Sõiduki hooldamine
3. Vabastada vedruklamber jaseejärel pöörata seda kaarega
tahapoole.
4. Eemaldada ja vahetada lamp.
5. Pöörata vedruklambrit kaarega ettepoole ja lukustada.
6. Ühendada pistik lambipesaga.
7. Asetada kate kohale ja keerata päripäeva.
Külg- ja päevasõidutuled
1. Pöörata lambipesa vastupäeva ning eemaldada see.
2. Eemaldada lamp lambipesast javahetada.
3. Panna lambipesa peegeldisse ja pöörata päripäeva.
Külg-/päevasõidutuled valgusdioodidega
Teisel versioonil on külg- ja
päevasõidutuled ette nähtud
valgusdioodidena. Rikke korral laske
valgusdioodid hooldustöökojas
vahetada.

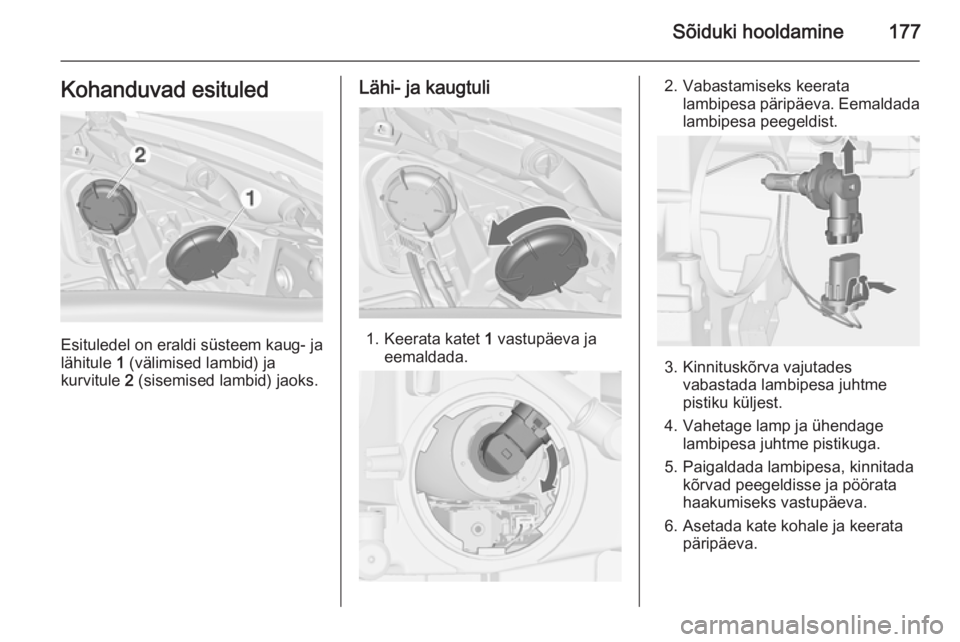

Sõiduki hooldamine177Kohanduvad esituled
Esituledel on eraldi süsteem kaug- ja
lähitule 1 (välimised lambid) ja
kurvitule 2 (sisemised lambid) jaoks.
Lähi- ja kaugtuli
1. Keerata katet 1 vastupäeva ja
eemaldada.
2. Vabastamiseks keerata lambipesa päripäeva. Eemaldada
lambipesa peegeldist.
3. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks vastupäeva.
6. Asetada kate kohale ja keerata päripäeva.

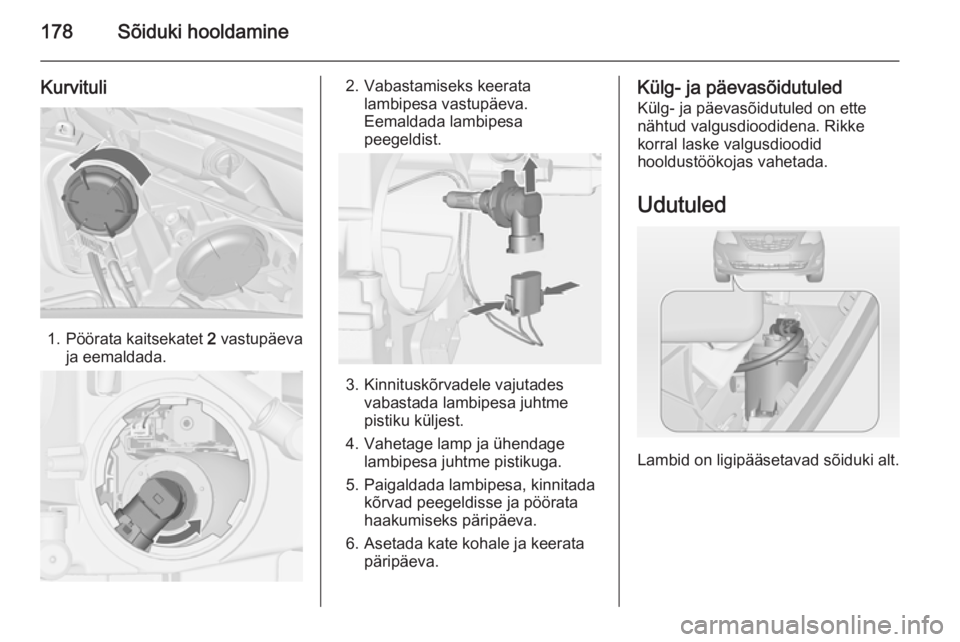

178Sõiduki hooldamine
Kurvituli
1. Pöörata kaitsekatet 2 vastupäeva
ja eemaldada.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa
peegeldist.
3. Kinnituskõrvadele vajutades vabastada lambipesa juhtme
pistiku küljest.
4. Vahetage lamp ja ühendage lambipesa juhtme pistikuga.
5. Paigaldada lambipesa, kinnitada kõrvad peegeldisse ja pöörata
haakumiseks päripäeva.
6. Asetada kate kohale ja keerata päripäeva.
Külg- ja päevasõidutuled
Külg- ja päevasõidutuled on ette
nähtud valgusdioodidena. Rikke
korral laske valgusdioodid
hooldustöökojas vahetada.
Udutuled
Lambid on ligipääsetavad sõiduki alt.

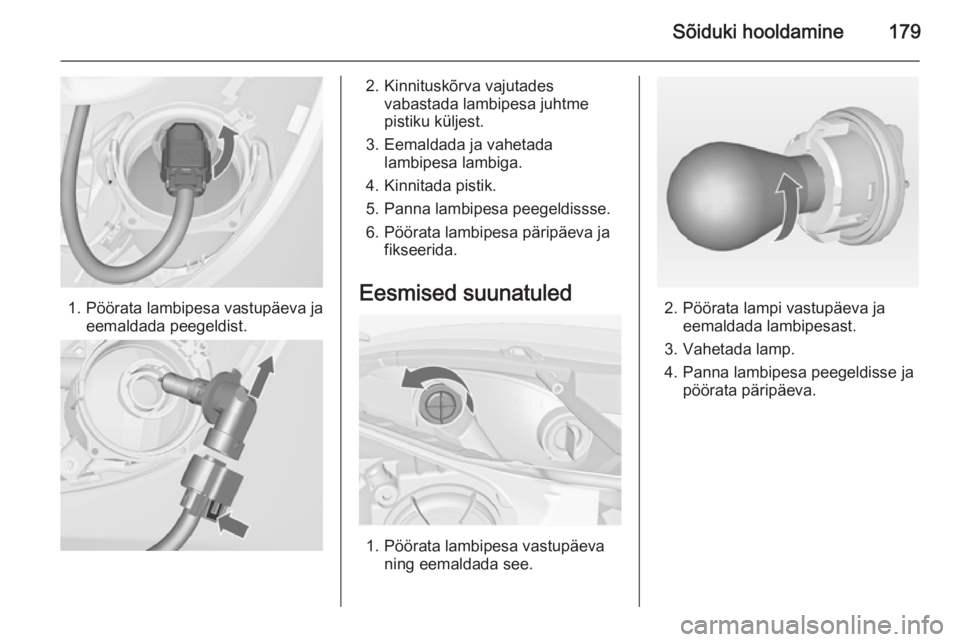

Sõiduki hooldamine179
1. Pöörata lambipesa vastupäeva jaeemaldada peegeldist.
2. Kinnituskõrva vajutadesvabastada lambipesa juhtme
pistiku küljest.
3. Eemaldada ja vahetada lambipesa lambiga.
4. Kinnitada pistik.
5. Panna lambipesa peegeldissse.
6. Pöörata lambipesa päripäeva ja fikseerida.
Eesmised suunatuled
1. Pöörata lambipesa vastupäeva ning eemaldada see.
2. Pöörata lampi vastupäeva jaeemaldada lambipesast.
3. Vahetada lamp.
4. Panna lambipesa peegeldisse ja pöörata päripäeva.

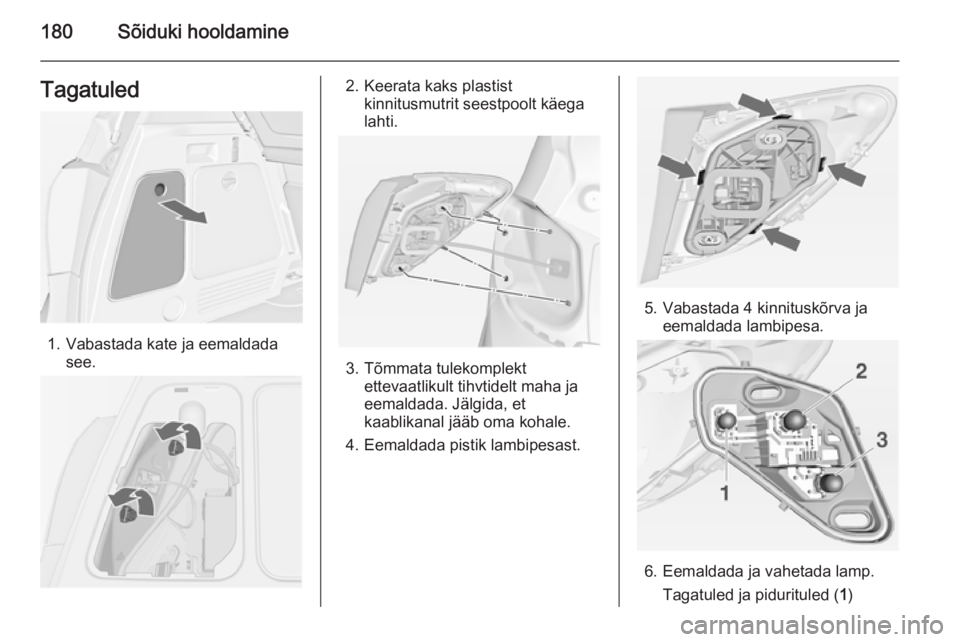

180Sõiduki hooldamineTagatuled
1. Vabastada kate ja eemaldadasee.
2. Keerata kaks plastistkinnitusmutrit seestpoolt käega
lahti.
3. Tõmmata tulekomplekt ettevaatlikult tihvtidelt maha ja
eemaldada. Jälgida, et
kaablikanal jääb oma kohale.
4. Eemaldada pistik lambipesast.
5. Vabastada 4 kinnituskõrva ja eemaldada lambipesa.
6. Eemaldada ja vahetada lamp.
Tagatuled ja pidurituled ( 1)

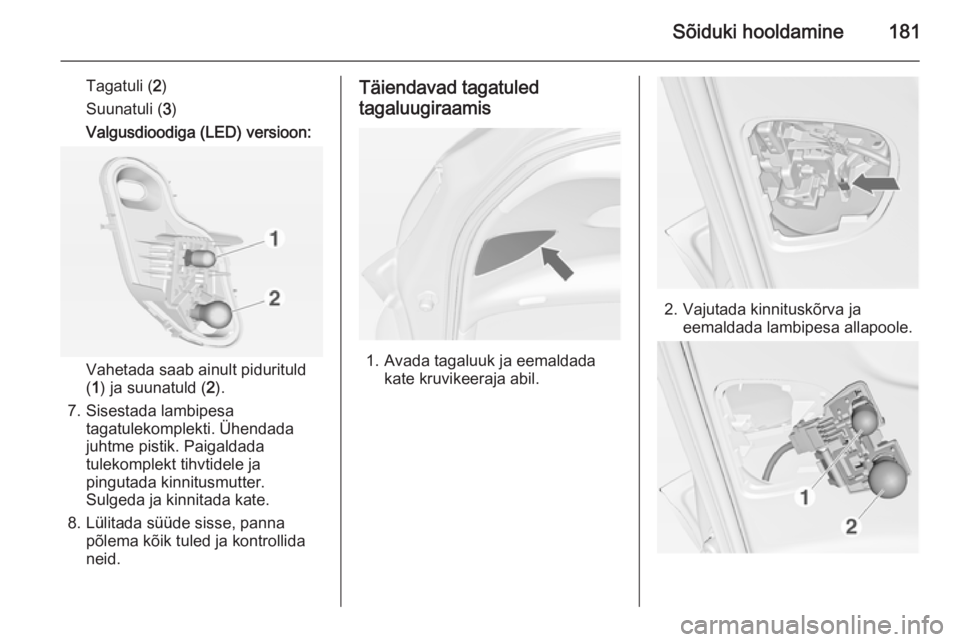

Sõiduki hooldamine181
Tagatuli (2)
Suunatuli ( 3)
Valgusdioodiga (LED) versioon:
Vahetada saab ainult pidurituld
( 1 ) ja suunatuld ( 2).
7. Sisestada lambipesa tagatulekomplekti. Ühendada
juhtme pistik. Paigaldada
tulekomplekt tihvtidele ja
pingutada kinnitusmutter.
Sulgeda ja kinnitada kate.
8. Lülitada süüde sisse, panna põlema kõik tuled ja kontrollida
neid.
Täiendavad tagatuled
tagaluugiraamis
1. Avada tagaluuk ja eemaldada kate kruvikeeraja abil.
2. Vajutada kinnituskõrva jaeemaldada lambipesa allapoole.

182Sõiduki hooldamine
3. Tagurdustule (1) lambi
vahetamiseks eemaldada ja
vahetada lamp.
Tagatule / tagumise udutule ( 2)
lambi vahetamiseks vajutada
lamp kergelt pessa, pöörata
vastupäeva, eemaldada ja
vahetada lamp.
4. Panna lambipesa hoidikusse.
5. Paigaldada kate.
6. Lülitada süüde sisse, panna põlema kõik tuled ja kontrollida
neid.
Tagatule lambi ja tagurdustule lambi
vahetamiseks paremal küljel toimida
samaviisi.
Valgusdioodiga (LED) versioon:
Vahetada saab ainult tagurdustule
lampi.
1. Avada tagaluuk ja eemaldada kate kruvikeeraja abil.
2. Vabastamiseks keerata lambipesa vastupäeva.
Eemaldada lambipesa.
3. Tagurdustule lambi vahetamiseks
vajutada lamp kergelt pessa,
pöörata vastupäeva, eemaldada
ja vahetada lamp.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Paigaldada kate.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt.
