Näidikud ja juhtseadised103
Graafiline infonäidik
Sõltuvalt infotainment-süsteemist on
graafiline infonäidik saadaval kahes
versioonis.
Graafilisel infonäidikul kuvatakse:
■ aeg 3 86
■ välistemperatuur 3 86
■ kuupäev 3 86
■ Infotainment-süsteemi kirjeldust vt Infotainment-süsteemi
kasutusjuhendist
■ sõiduki isikupärastamise seaded 3 110
Värviline infonäidik
Värvilisel infonäidikul kuvatakse
värvilisena:
■ aeg 3 86
■ välistemperatuur 3 86
■ kuupäev 3 86
■ Infotainment-süsteemi kirjeldust vt Infotainment-süsteemi
kasutusjuhendist
■ navigeerimise kirjeldust vt Infotainment-süsteemi
kasutusjuhendist
■ süsteemi seaded

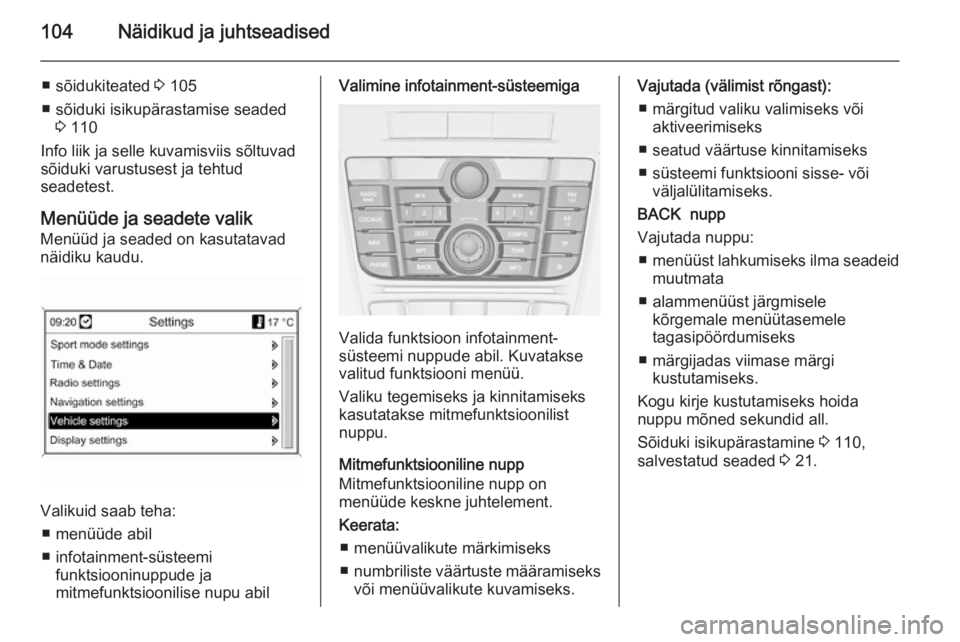

104Näidikud ja juhtseadised
■ sõidukiteated 3 105
■ sõiduki isikupärastamise seaded 3 110
Info liik ja selle kuvamisviis sõltuvad
sõiduki varustusest ja tehtud
seadetest.
Menüüde ja seadete valik
Menüüd ja seaded on kasutatavad
näidiku kaudu.
Valikuid saab teha:
■ menüüde abil
■ infotainment-süsteemi funktsiooninuppude ja
mitmefunktsioonilise nupu abil
Valimine infotainment-süsteemiga
Valida funktsioon infotainment-
süsteemi nuppude abil. Kuvatakse
valitud funktsiooni menüü.
Valiku tegemiseks ja kinnitamiseks
kasutatakse mitmefunktsioonilist nuppu.
Mitmefunktsiooniline nupp
Mitmefunktsiooniline nupp on
menüüde keskne juhtelement.
Keerata: ■ menüüvalikute märkimiseks
■ numbriliste väärtuste määramiseks
või menüüvalikute kuvamiseks.
Vajutada (välimist rõngast):
■ märgitud valiku valimiseks või aktiveerimiseks
■ seatud väärtuse kinnitamiseks
■ süsteemi funktsiooni sisse- või väljalülitamiseks.
BACK nupp
Vajutada nuppu: ■ menüüst lahkumiseks ilma seadeid
muutmata
■ alammenüüst järgmisele kõrgemale menüütasemele
tagasipöördumiseks
■ märgijadas viimase märgi kustutamiseks.
Kogu kirje kustutamiseks hoida
nuppu mõned sekundid all.
Sõiduki isikupärastamine 3 110,
salvestatud seaded 3 21.

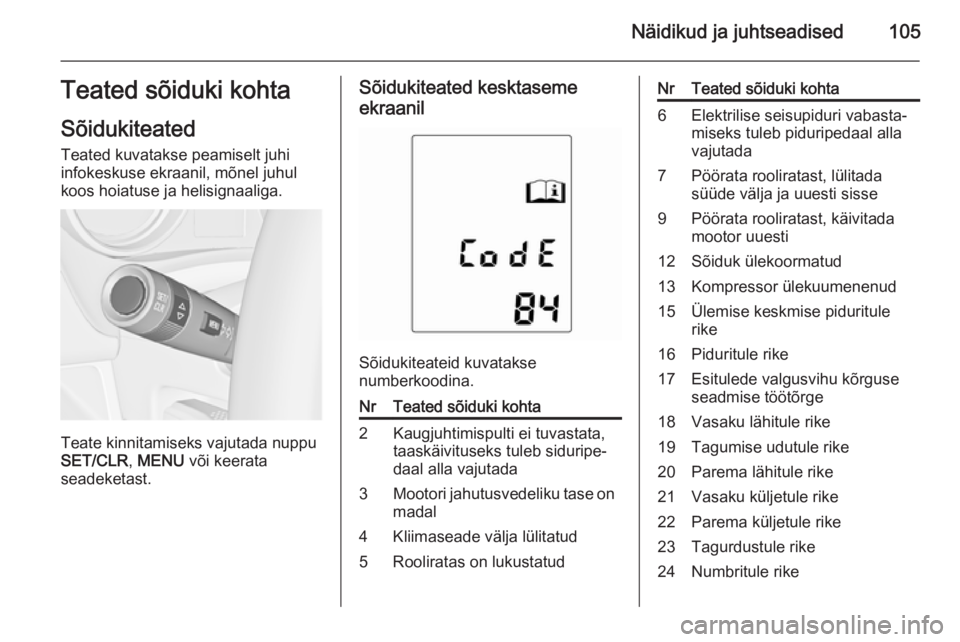

Näidikud ja juhtseadised105Teated sõiduki kohta
Sõidukiteated Teated kuvatakse peamiselt juhi
infokeskuse ekraanil, mõnel juhul
koos hoiatuse ja helisignaaliga.
Teate kinnitamiseks vajutada nuppu
SET/CLR , MENU või keerata
seadeketast.
Sõidukiteated kesktaseme
ekraanil
Sõidukiteateid kuvatakse
numberkoodina.
NrTeated sõiduki kohta2Kaugjuhtimispulti ei tuvastata,
taaskäivituseks tuleb siduripe‐
daal alla vajutada3Mootori jahutusvedeliku tase on
madal4Kliimaseade välja lülitatud5Rooliratas on lukustatudNrTeated sõiduki kohta6Elektrilise seisupiduri vabasta‐
miseks tuleb piduripedaal alla
vajutada7Pöörata rooliratast, lülitada
süüde välja ja uuesti sisse9Pöörata rooliratast, käivitada
mootor uuesti12Sõiduk ülekoormatud13Kompressor ülekuumenenud15Ülemise keskmise piduritule
rike16Piduritule rike17Esitulede valgusvihu kõrguse
seadmise töötõrge18Vasaku lähitule rike19Tagumise udutule rike20Parema lähitule rike21Vasaku küljetule rike22Parema küljetule rike23Tagurdustule rike24Numbritule rike

106Näidikud ja juhtseadised
NrTeated sõiduki kohta25Vasaku eesmise suunatule rike26Vasaku tagumise suunatule
rike27Parema eesmise suunatule rike28Vasaku eesmise suunatule rike29Kontrollida haagise pidurituld30Kontrollida haagise tagurdus‐
tuld31Kontrollida haagise vasakut
suunatuld32Kontrollida haagise paremat
suunatuld33Kontrollida haagise tagumist
udutuld34Kontrollida haagise tagatuld35Paigaldada kaugjuhtimispuldile
uus patarei48Puhastada külgmise pimeala
hoiatussüsteemi53Keerata kütusepaagi kork kinni54Vesi diislikütuse filtrisNrTeated sõiduki kohta55Diislikütuse tahkete osakeste
filter on täis 3 14056Esisillarehvide rõhk ei ole tasa‐
kaalus57Tagasillarehvide rõhk ei ole
tasakaalus58On tuvastatud rehvid ilma tpms
anduriteta59Avada ja seejärel sulgeda
juhiaken60Avada ja seejärel sulgeda juhi
kõrvalistuja aken61Avada ja seejärel sulgeda tagu‐ mine vasakpoolne aken62Avada ja seejärel sulgeda tagu‐
mine parempoolne aken65Varguskatse66Vargusvastane häiresüsteem
vajab hooldust67Roolilukustus vajab hooldust68Roolivõimendi vajab hooldustNrTeated sõiduki kohta69Vedrustussüsteem vajab hool‐
dust70Tasemekontrollisüsteem vajab
hooldust71Tagasild vajab hooldust74AFL-süsteem vajab hooldust75Kliimaseade vajab hooldust76Külgmise pimeala hoiatussüs‐
teem vajab hooldust79Lisada mootoriõli81Hooldada käigukasti82Vahetada peagi mootoriõli83Kohanduv püsikiiruse regu‐
laator vajab hooldust84Mootori võimsust on vähen‐
datud89Sõiduki peatse hooldusvaja‐
duse märgutuli94Enne väljumist viia parkimisa‐
sendisse95Turvapadi vajab hooldust

Näidikud ja juhtseadised107
NrTeated sõiduki kohta128Mootoriruumi kaas avatud134Parkimisabi rike, puhastage
kaitserauda136Parkimisabi vajab hooldust174Sõiduki akupinge madal258Parkimisabi väljas
Sõidukiteated
ülataseme näidikul
Sõidukiteateid kuvatakse tekstina.
Järgida teadetes esitatud juhiseid.
Süsteem kuvab alljärgnevat
puudutavaid teateid:
■ Vedelike taset
■ Vargusvastast alarmsüsteemi
■ Pidurid
■ Veosüsteemid
■ Sõidu kontrollüksus
■ Püsikiiruse regulaator
■ Tuvastusssüsteem
■ Tuled, lampide vahetamine
■ Klaasipuhasti/-pesur
■ Uksed, aknad
■ Kaugjuhtimispult
■ Turvavööd
■ Turvapadjasüsteem
■ Mootor ja jõuülekanne
■ Rehvirõhku
■ Diislikütuse heitgaasi tahkete osakeste filterSõidukiteated
värvilisel infonäidikul
Mõned olulised teated kuvatakse
lisaks ka värvilisel infonäidikul. Teate
kinnitamiseks vajutada seaderatast.
Mõned teated kuvatakse ainult
mõneks sekundiks.
Hoiatussignaalid
Korraga kostub ainult üks
hoiatussignaal.
Kinnitamata turvavööde
hoiatussignaal on muude
hoiatussignaalide suhtes prioriteetne.
Mootori käivitamisel või sõidu
ajal: ■ Kui turvavöö ei ole kinnitatud.
■ Kui mõni uks või tagaluuk ei ole sõidu alustamisel täielikult suletud.
■ Teatud kiiruse ületamisel, kui seisupidur on rakendatud.
■ Programmeeritud kiiruse ületamisel.
■ Kui juhi infokeskuses kuvatakse hoiatusteadet või hoiatuskoodi.

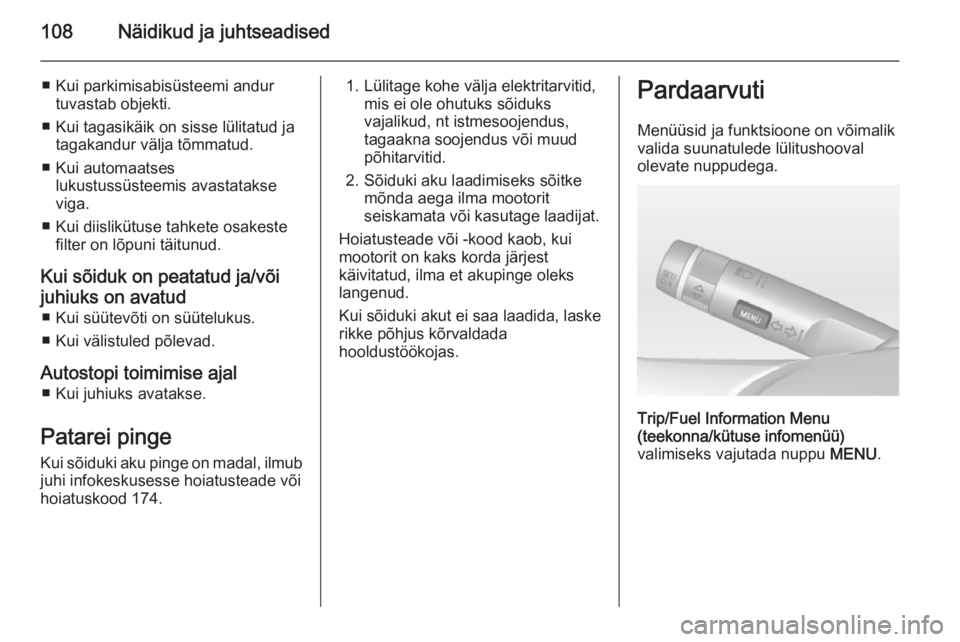

108Näidikud ja juhtseadised
■ Kui parkimisabisüsteemi andurtuvastab objekti.
■ Kui tagasikäik on sisse lülitatud ja tagakandur välja tõmmatud.
■ Kui automaatses lukustussüsteemis avastatakse
viga.
■ Kui diislikütuse tahkete osakeste filter on lõpuni täitunud.
Kui sõiduk on peatatud ja/või
juhiuks on avatud ■ Kui süütevõti on süütelukus.
■ Kui välistuled põlevad.
Autostopi toimimise ajal ■ Kui juhiuks avatakse.
Patarei pinge
Kui sõiduki aku pinge on madal, ilmub juhi infokeskusesse hoiatusteade või
hoiatuskood 174.1. Lülitage kohe välja elektritarvitid, mis ei ole ohutuks sõiduks
vajalikud, nt istmesoojendus,
tagaakna soojendus või muud
põhitarvitid.
2. Sõiduki aku laadimiseks sõitke mõnda aega ilma mootorit
seiskamata või kasutage laadijat.
Hoiatusteade või -kood kaob, kui
mootorit on kaks korda järjest
käivitatud, ilma et akupinge oleks langenud.
Kui sõiduki akut ei saa laadida, laske
rikke põhjus kõrvaldada
hooldustöökojas.Pardaarvuti
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Trip/Fuel Information Menu
(teekonna/kütuse infomenüü)
valimiseks vajutada nuppu MENU.

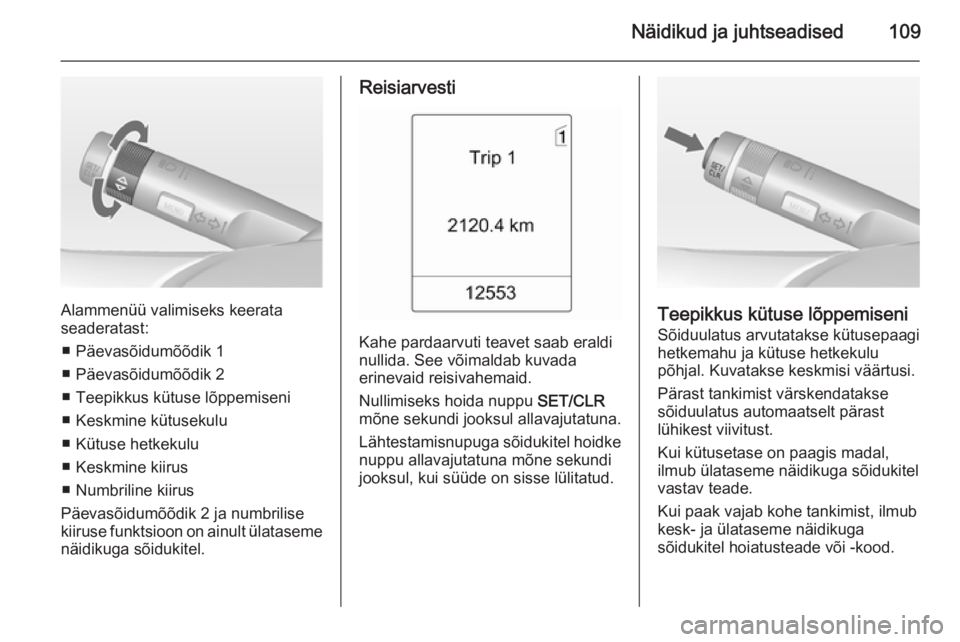

Näidikud ja juhtseadised109
Alammenüü valimiseks keerata
seaderatast:
■ Päevasõidumõõdik 1
■ Päevasõidumõõdik 2
■ Teepikkus kütuse lõppemiseni
■ Keskmine kütusekulu
■ Kütuse hetkekulu
■ Keskmine kiirus
■ Numbriline kiirus
Päevasõidumõõdik 2 ja numbrilise
kiiruse funktsioon on ainult ülataseme
näidikuga sõidukitel.
Reisiarvesti
Kahe pardaarvuti teavet saab eraldi
nullida. See võimaldab kuvada
erinevaid reisivahemaid.
Nullimiseks hoida nuppu SET/CLR
mõne sekundi jooksul allavajutatuna.
Lähtestamisnupuga sõidukitel hoidke nuppu allavajutatuna mõne sekundi
jooksul, kui süüde on sisse lülitatud.
Teepikkus kütuse lõppemiseni
Sõiduulatus arvutatakse kütusepaagi
hetkemahu ja kütuse hetkekulu
põhjal. Kuvatakse keskmisi väärtusi.
Pärast tankimist värskendatakse
sõiduulatus automaatselt pärast
lühikest viivitust.
Kui kütusetase on paagis madal,
ilmub ülataseme näidikuga sõidukitel
vastav teade.
Kui paak vajab kohe tankimist, ilmub
kesk- ja ülataseme näidikuga
sõidukitel hoiatusteade või -kood.

110Näidikud ja juhtseadised
Peale selle põleb või vilgub
kütusetaseme näidikul märgutuli i
3 98.
Keskmine kütusekulu Keskmise kütusekulu kuvamine.
Mõõtmise võib igal ajal lähtestada
ning see algab vaikimisi väärtusest.
Nullimiseks hoida nuppu SET/CLR
mõne sekundi jooksul allavajutatuna.
Kütuse hetkekulu Kütuse hetkekulu kuvamine.
Keskmine kiirus Keskmise kiiruse kuvamine.
Mõõtetulemuse saab igal ajahetkel
nullida.
Nullimiseks hoida nuppu SET/CLR
mõne sekundi jooksul allavajutatuna.
Numbriline kiirus Hetkkiiruse numbriline näit.Sõiduki
isikupärastamine
Sõiduki kasutust saab isikupärastada
seadete muutmisega infonäidikul.
Mõned eri juhtide isiklikud seaded
saab salvestada sõiduki iga võtme
jaoks eraldi. Salvestatud seaded
3 21.
Olenevalt sõiduki varustustasemest
ja asukohariigi nõuetest ei pruugi
mõned allkirjeldatud funktsioonid olla
Teie sõidukil kasutatavad.
Mõned funktsioonid kuvatakse või on
kasutatavad ainult töötava mootori korral.
Isikupärased seaded
graafilisel infonäidikul
CD 300/CD 400/CD400plus
Vajutada nuppu CONFIG. Kuvatakse
menüüd Settings (seaded) .
