2014.5 OPEL MERIVA Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine183

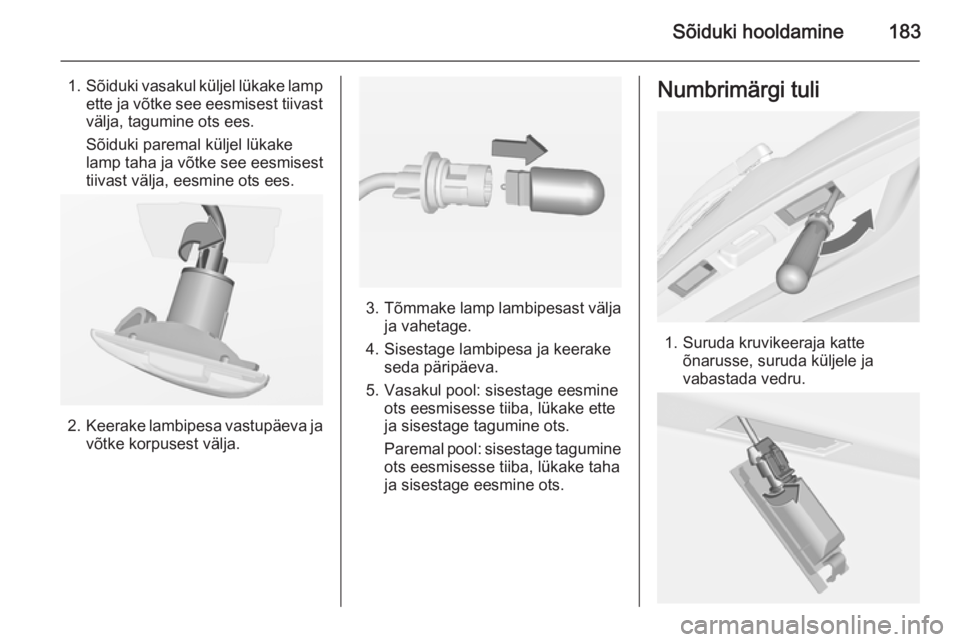

1.Sõiduki vasakul küljel lükake lamp
ette ja võtke see eesmisest tiivast välja, tagumine ots ees.
Sõiduki paremal küljel lükake
lamp taha ja võtke see eesmisest
tiivast välja, eesmine ots ees.
2. Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Vasakul pool: sisestage eesmine ots eesmisesse tiiba, lükake ette
ja sisestage tagumine ots.
Paremal pool: sisestage tagumine ots eesmisesse tiiba, lükake tahaja sisestage eesmine ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.

184Sõiduki hooldamine

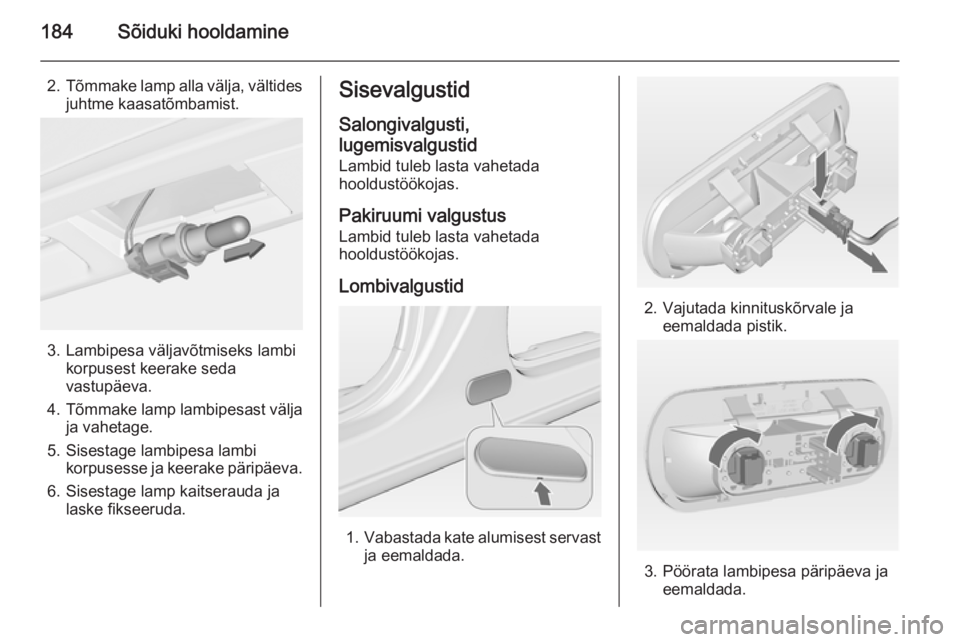

2.Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.
4. Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Sisevalgustid
Salongivalgusti,
lugemisvalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.
Lombivalgustid
1. Vabastada kate alumisest servast
ja eemaldada.
2. Vajutada kinnituskõrvale ja eemaldada pistik.
3. Pöörata lambipesa päripäeva ja eemaldada.

Sõiduki hooldamine185

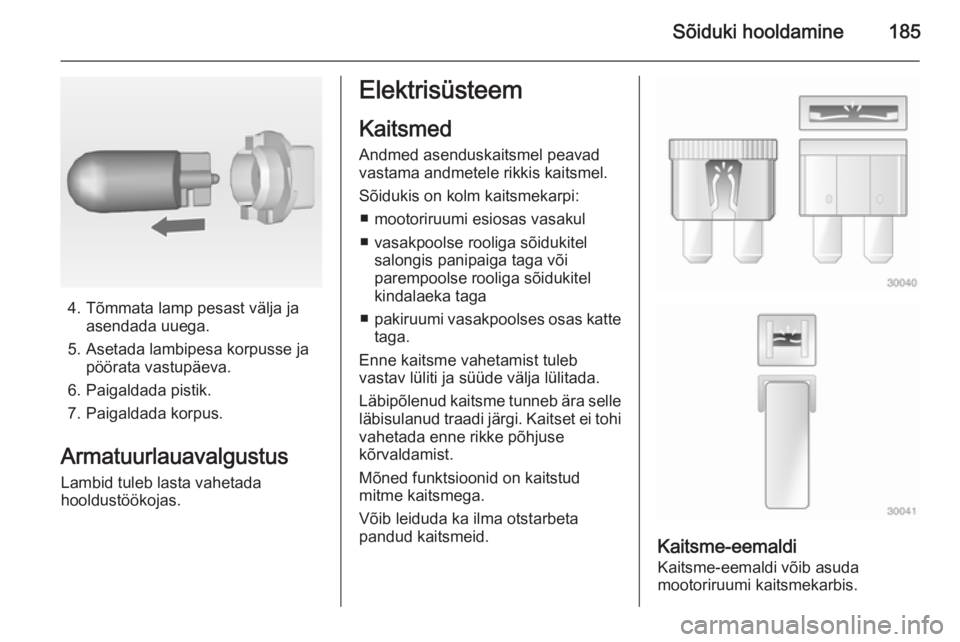

4. Tõmmata lamp pesast välja jaasendada uuega.
5. Asetada lambipesa korpusse ja pöörata vastupäeva.
6. Paigaldada pistik.
7. Paigaldada korpus.
Armatuurlauavalgustus
Lambid tuleb lasta vahetada
hooldustöökojas.
Elektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ■ mootoriruumi esiosas vasakul
■ vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga
■ pakiruumi vasakpoolses osas katte
taga.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.

186Sõiduki hooldamine

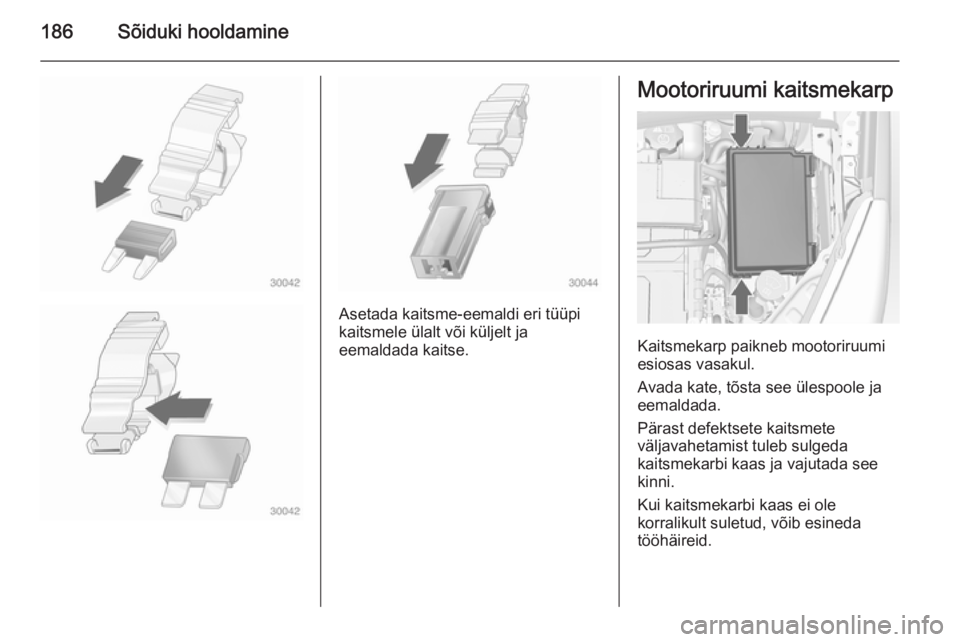

Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avada kate, tõsta see ülespoole ja
eemaldada.
Pärast defektsete kaitsmete
väljavahetamist tuleb sulgeda
kaitsmekarbi kaas ja vajutada see
kinni.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.

Sõiduki hooldamine187

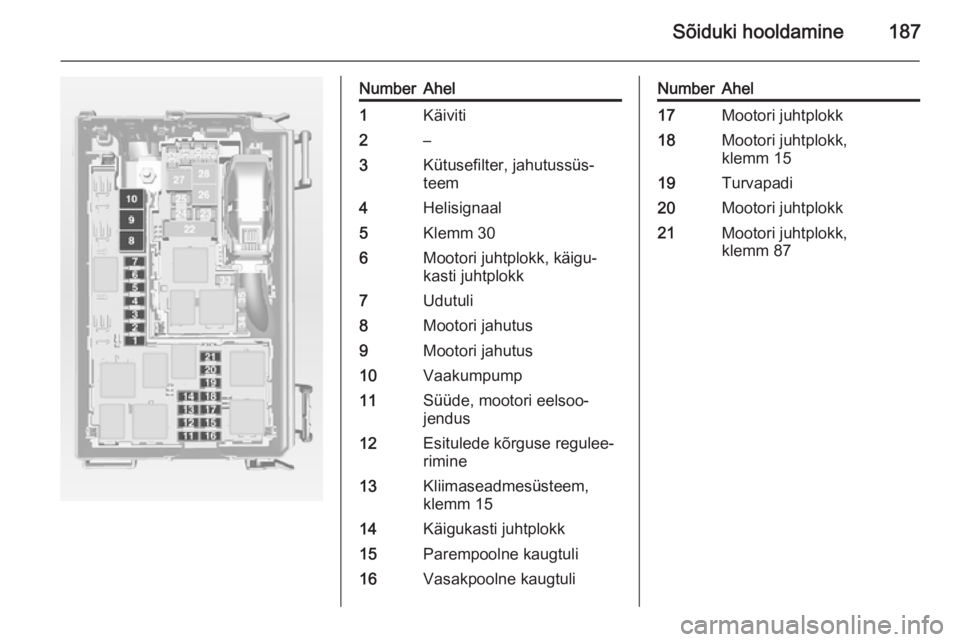

NumberAhel1Käiviti2–3Kütusefilter, jahutussüs‐
teem4Helisignaal5Klemm 306Mootori juhtplokk, käigu‐
kasti juhtplokk7Udutuli8Mootori jahutus9Mootori jahutus10Vaakumpump11Süüde, mootori eelsoo‐
jendus12Esitulede kõrguse regulee‐
rimine13Kliimaseadmesüsteem,
klemm 1514Käigukasti juhtplokk15Parempoolne kaugtuli16Vasakpoolne kaugtuliNumberAhel17Mootori juhtplokk18Mootori juhtplokk,
klemm 1519Turvapadi20Mootori juhtplokk21Mootori juhtplokk,
klemm 87

188Sõiduki hooldamine

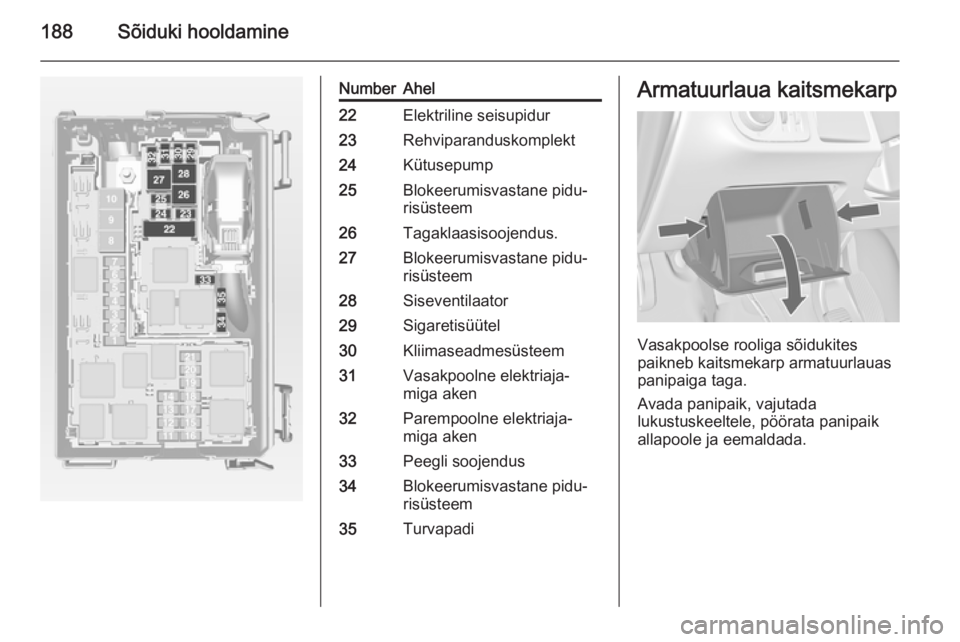

NumberAhel22Elektriline seisupidur23Rehviparanduskomplekt24Kütusepump25Blokeerumisvastane pidu‐
risüsteem26Tagaklaasisoojendus.27Blokeerumisvastane pidu‐
risüsteem28Siseventilaator29Sigaretisüütel30Kliimaseadmesüsteem31Vasakpoolne elektriaja‐
miga aken32Parempoolne elektriaja‐
miga aken33Peegli soojendus34Blokeerumisvastane pidu‐ risüsteem35TurvapadiArmatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
panipaiga taga.
Avada panipaik, vajutada
lukustuskeeltele, pöörata panipaik
allapoole ja eemaldada.

Sõiduki hooldamine189

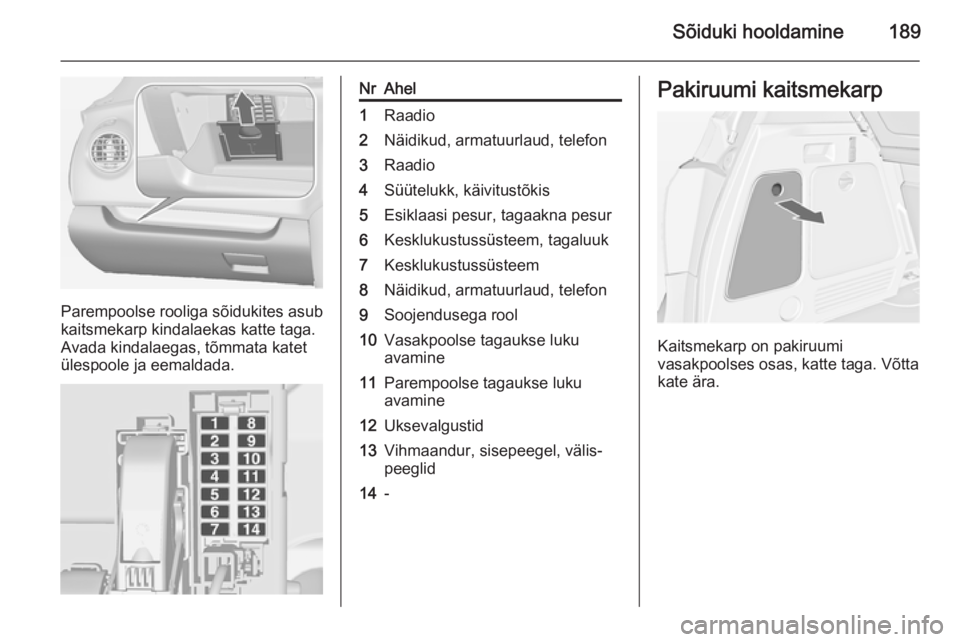

Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kindalaegas, tõmmata katet
ülespoole ja eemaldada.
NrAhel1Raadio2Näidikud, armatuurlaud, telefon3Raadio4Süütelukk, käivitustõkis5Esiklaasi pesur, tagaakna pesur6Kesklukustussüsteem, tagaluuk7Kesklukustussüsteem8Näidikud, armatuurlaud, telefon9Soojendusega rool10Vasakpoolse tagaukse luku
avamine11Parempoolse tagaukse luku
avamine12Uksevalgustid13Vihmaandur, sisepeegel, välis‐
peeglid14-Pakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga. Võtta
kate ära.

190Sõiduki hooldamine

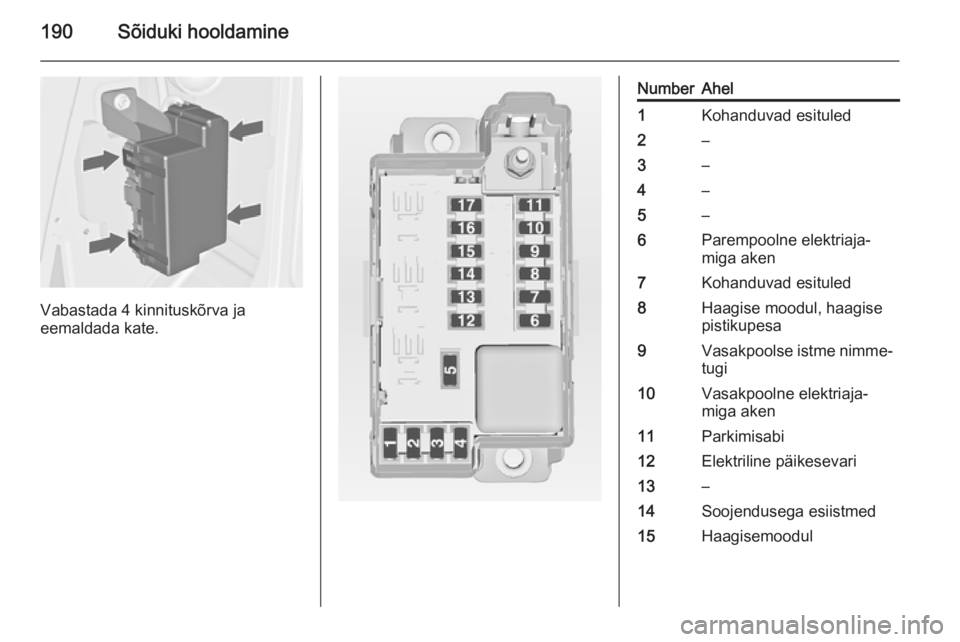

Vabastada 4 kinnituskõrva ja
eemaldada kate.
NumberAhel1Kohanduvad esituled2–3–4–5–6Parempoolne elektriaja‐
miga aken7Kohanduvad esituled8Haagise moodul, haagise
pistikupesa9Vasakpoolse istme nimme‐ tugi10Vasakpoolne elektriaja‐
miga aken11Parkimisabi12Elektriline päikesevari13–14Soojendusega esiistmed15Haagisemoodul
