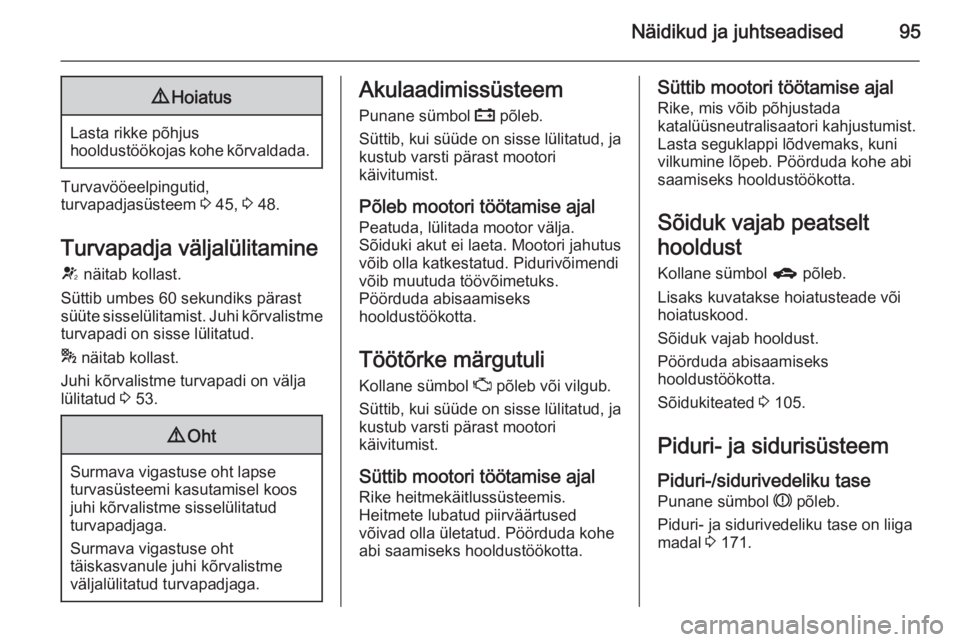

Näidikud ja juhtseadised959Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 45, 3 48.
Turvapadja väljalülitamine V näitab kollast.
Süttib umbes 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme
turvapadi on sisse lülitatud.
* näitab kollast.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 53.
9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
võib muutuda töövõimetuks.
Pöörduda abisaamiseks
hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselt
hooldust
Kollane sümbol g põleb.
Lisaks kuvatakse hoiatusteade või
hoiatuskood.
Sõiduk vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Sõidukiteated 3 105.
Piduri- ja sidurisüsteem
Piduri-/sidurivedeliku tase Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal 3 171.

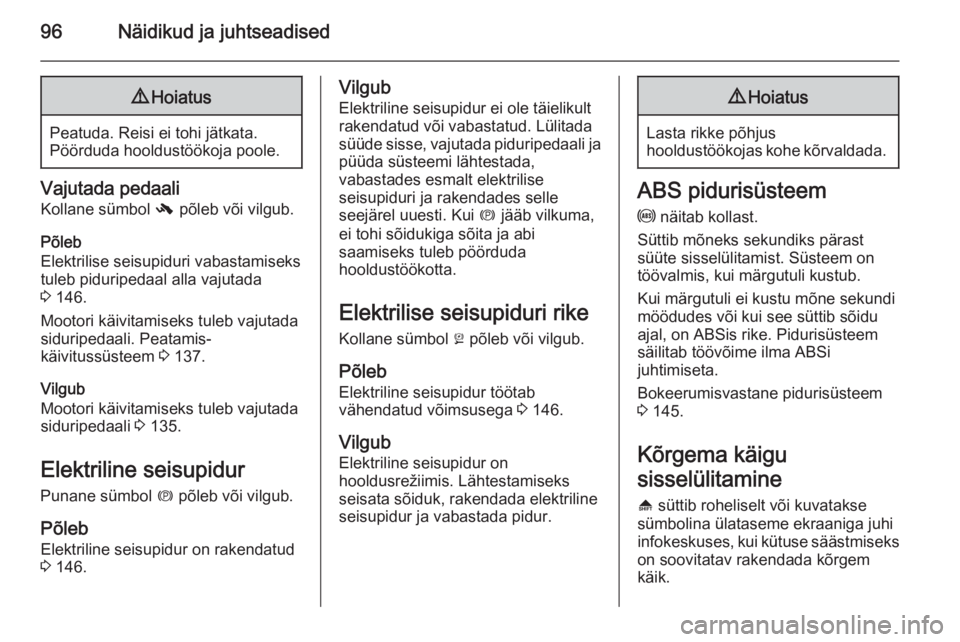

96Näidikud ja juhtseadised9Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Vajutada pedaali
Kollane sümbol - põleb või vilgub.
Põleb
Elektrilise seisupiduri vabastamiseks
tuleb piduripedaal alla vajutada
3 146.
Mootori käivitamiseks tuleb vajutada
siduripedaali. Peatamis-
käivitussüsteem 3 137.
Vilgub
Mootori käivitamiseks tuleb vajutada
siduripedaali 3 135.
Elektriline seisupidur
Punane sümbol m põleb või vilgub.
Põleb Elektriline seisupidur on rakendatud
3 146.
Vilgub
Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Lülitada
süüde sisse, vajutada piduripedaali ja
püüda süsteemi lähtestada,
vabastades esmalt elektrilise
seisupiduri ja rakendades selle
seejärel uuesti. Kui m jääb vilkuma,
ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike
Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud võimsusega 3 146.
Vilgub Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisata sõiduk, rakendada elektriline
seisupidur ja vabastada pidur.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u näitab kollast.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABSis rike. Pidurisüsteem
säilitab töövõime ilma ABSi
juhtimiseta.
Bokeerumisvastane pidurisüsteem
3 145.
Kõrgema käigu
sisselülitamine [ süttib roheliselt või kuvatakse
sümbolina ülataseme ekraaniga juhi
infokeskuses, kui kütuse säästmiseks
on soovitatav rakendada kõrgem
käik.

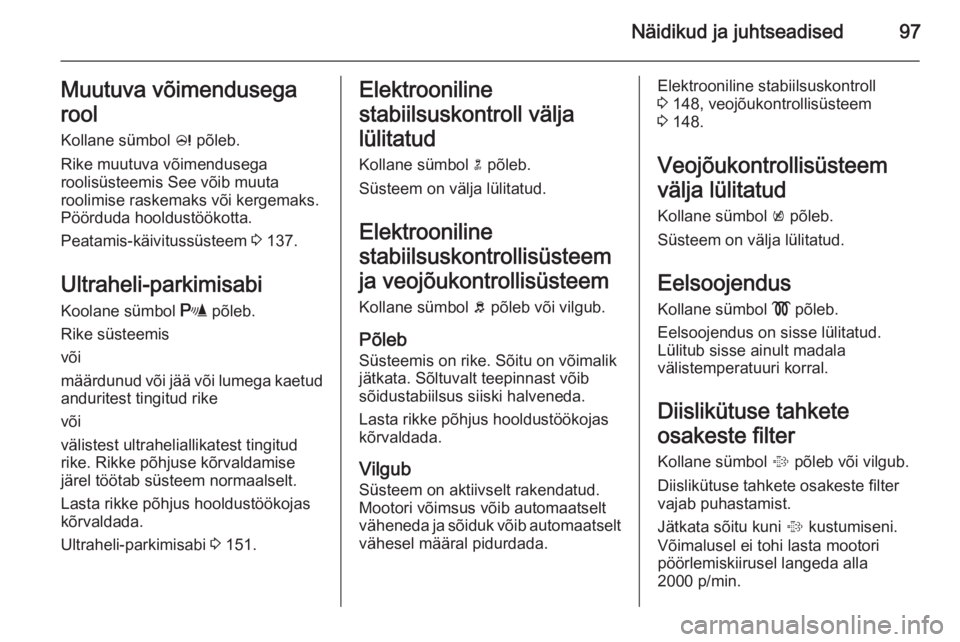

Näidikud ja juhtseadised97Muutuva võimendusega
rool Kollane sümbol c põleb.
Rike muutuva võimendusega
roolisüsteemis See võib muuta
roolimise raskemaks või kergemaks.
Pöörduda hooldustöökotta.
Peatamis-käivitussüsteem 3 137.
Ultraheli-parkimisabi
Koolane sümbol r põleb.
Rike süsteemis
või
määrdunud või jää või lumega kaetud anduritest tingitud rike
või
välistest ultraheliallikatest tingitud
rike. Rikke põhjuse kõrvaldamise
järel töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Ultraheli-parkimisabi 3 151.Elektrooniline
stabiilsuskontroll välja
lülitatud Kollane sümbol n põleb.
Süsteem on välja lülitatud.
Elektrooniline
stabiilsuskontrollisüsteem
ja veojõukontrollisüsteem
Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt vähesel määral pidurdada.Elektrooniline stabiilsuskontroll
3 148, veojõukontrollisüsteem
3 148.
Veojõukontrollisüsteem
välja lülitatud
Kollane sümbol k põleb.
Süsteem on välja lülitatud.
Eelsoojendus Kollane sümbol ! põleb.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Diislikütuse tahkete
osakeste filter Kollane sümbol % põleb või vilgub.
Diislikütuse tahkete osakeste filter
vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiskiirusel langeda alla
2000 p/min.

98Näidikud ja juhtseadised
PõlebDiislikütuse tahkete osakeste filter on
täis. Käivitada puhastusprotsess
kohe, kui võimalik.
Vilgub Filter on lõpuni täitunud. Käivitada
puhastusprotsess viivitamatult, et
vältida mootori kahjustamist.
Diislikütuse tahkete osakeste filter
3 140.
Peatamis-käivitussüsteem 3 137.
Rehvi tühjenemise
avastamise süsteem
Kollane sümbol w põleb või vilgub.
Põleb On avastatud rehvi tühjenemine.
Peatuda kohe ja kontrollida
rehvirõhku.
VilgubRike süsteemis. Pöörduda
hooldustöökotta.
Rehvi tühjenemise avastamise
süsteem 3 193.Mootoriõli surve
I näitab punast.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset enne pöördumist
abi saamiseks hooldustöökotta
3 168.
Madal kütusetase
Kollane sümbol i põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.
Ülataseme näidikuga sõidukitel ilmub
lisaks hoiatusteade.

Näidikud ja juhtseadised99

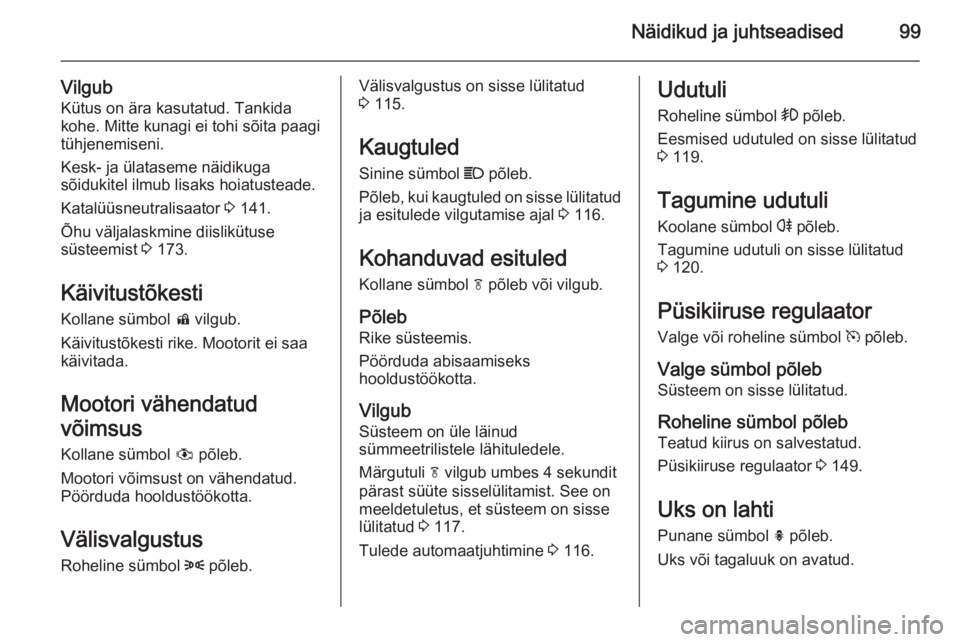

VilgubKütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Kesk- ja ülataseme näidikuga
sõidukitel ilmub lisaks hoiatusteade.
Katalüüsneutralisaator 3 141.
Õhu väljalaskmine diislikütuse
süsteemist 3 173.
Käivitustõkesti Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa käivitada.
Mootori vähendatud
võimsus Kollane sümbol # põleb.
Mootori võimsust on vähendatud.
Pöörduda hooldustöökotta.
Välisvalgustus Roheline sümbol 8 põleb.Välisvalgustus on sisse lülitatud
3 115.
Kaugtuled Sinine sümbol C põleb.
Põleb, kui kaugtuled on sisse lülitatud
ja esitulede vilgutamise ajal 3 116.
Kohanduvad esituled
Kollane sümbol f põleb või vilgub.
Põleb Rike süsteemis.
Pöörduda abisaamiseks
hooldustöökotta.
Vilgub
Süsteem on üle läinud
sümmeetrilistele lähituledele.
Märgutuli f vilgub umbes 4 sekundit
pärast süüte sisselülitamist. See on
meeldetuletus, et süsteem on sisse
lülitatud 3 117.
Tulede automaatjuhtimine 3 116.Udutuli
Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 119.
Tagumine udutuli
Koolane sümbol r põleb.
Tagumine udutuli on sisse lülitatud
3 120.
Püsikiiruse regulaator
Valge või roheline sümbol m põleb.
Valge sümbol põleb Süsteem on sisse lülitatud.
Roheline sümbol põleb Teatud kiirus on salvestatud.
Püsikiiruse regulaator 3 149.
Uks on lahti Punane sümbol h põleb.
Uks või tagaluuk on avatud.

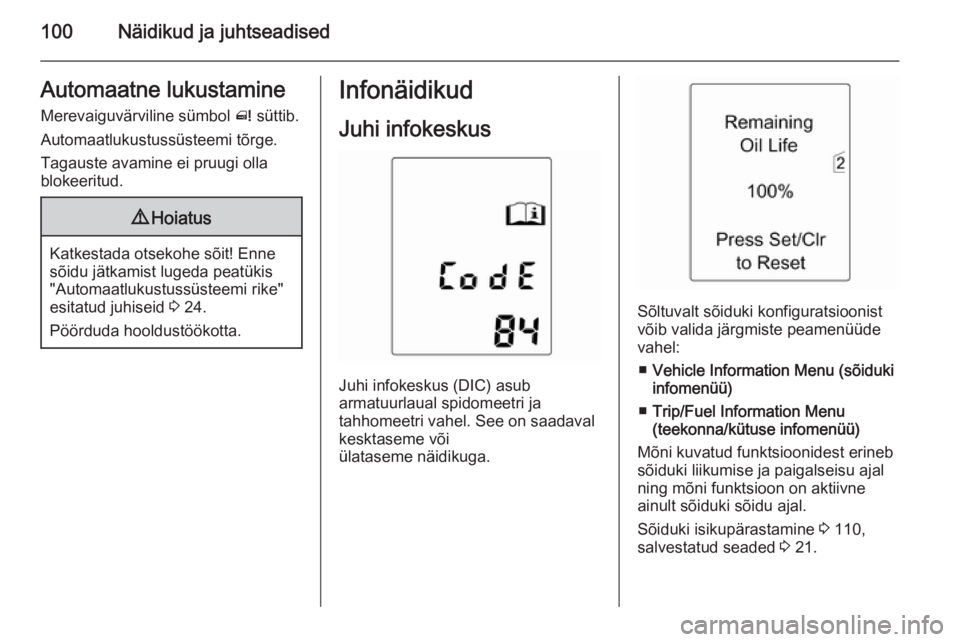

100Näidikud ja juhtseadisedAutomaatne lukustamine
Merevaiguvärviline sümbol ^ süttib.
Automaatlukustussüsteemi tõrge. Tagauste avamine ei pruugi olla
blokeeritud.9 Hoiatus
Katkestada otsekohe sõit! Enne
sõidu jätkamist lugeda peatükis
"Automaatlukustussüsteemi rike"
esitatud juhiseid 3 24.
Pöörduda hooldustöökotta.
Infonäidikud
Juhi infokeskus
Juhi infokeskus (DIC) asub
armatuurlaual spidomeetri ja
tahhomeetri vahel. See on saadaval
kesktaseme või
ülataseme näidikuga.
Sõltuvalt sõiduki konfiguratsioonist
võib valida järgmiste peamenüüde
vahel:
■ Vehicle Information Menu (sõiduki
infomenüü)
■ Trip/Fuel Information Menu
(teekonna/kütuse infomenüü)
Mõni kuvatud funktsioonidest erineb
sõiduki liikumise ja paigalseisu ajal
ning mõni funktsioon on aktiivne ainult sõiduki sõidu ajal.
Sõiduki isikupärastamine 3 110,
salvestatud seaded 3 21.

Näidikud ja juhtseadised101
Menüüde ja funktsioonide valikMenüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Menüüde vaheldamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile tagasipöördumiseks
vajutada nuppu MENU.
Menüüvaliku tähistamiseks või
numbrilise väärtuse määramiseks
keerata seadeketast.
Funktsiooni valimiseks või teate
kinnitamiseks vajutada nuppu
SET/CLR .
Vehicle Information Menu
(sõiduki infomenüü) Vehicle Information Menu (sõiduki
infomenüü) valimiseks vajutada
nuppu MENU.
Alammenüü valimiseks keerata
seaderatast. Valiku kinnitamiseks
vajutada nuppu SET/CLR.
Järgida alammenüüdes esitatud
juhiseid.

102Näidikud ja juhtseadised
Võimalikud alammenüüd:■ Unit (ühik) : kuvatavate ühikute
muutmisvõimalus.
Kesktaseme näidikuga sõidukitel
võib valida järgmised seaded:
◆ Unit (ühik)1 : Suurbritannia
◆ Unit (ühik)2 : Ameerika
Ühendriigid
◆ Unit (ühik)3 : Euroopa
■ Tire Pressure System (Rehvirõhu
süsteem) : 3 192
■ Remaining Oil Life (õli
kasutuskestuse jääk) : 3 91
■ Speed Warning (kiirusehoiatus) :
määratud kiiruse ületamisel kõlab
hoiatussignaal
■ Language (keel) : kuvakeelt saab
vahetada, kui sõidukile ei ole
paigaldatud raadiot
Valikud ja kuvamine võivad
kesktaseme ja ülataseme näidikul
erineda.Trip/Fuel Information Menu
(teekonna/kütuse infomenüü)
Trip/Fuel Information Menu
(teekonna/kütuse infomenüü)
valimiseks vajutada nuppu MENU.
Alammenüü valimiseks keerata
seaderatast:
■ Päevasõidumõõdik 1
■ Päevasõidumõõdik 2
■ Numbriline kiirus
Päevasõidumõõdik 2 ja numbrilise
kiiruse funktsioon on ainult ülataseme
näidikuga sõidukitel.
Valik ja kuvamine võivad kesktaseme
ja ülataseme ekraanil erineda.
Pardaarvutiga sõidukitel on saadaval
rohkem alammenüüsid.
Läbisõidu/kütuseinfo menüü,
pardaarvuti 3 108.
Graafiline infoekraan,
värviline infoekraan
Sõltuvalt sõiduki konfiguratsioonist
on sõidukil graafiline või
värviline infonäidik. Infonäidik asub armatuurlaual infotainment-süsteemi
kohal.
