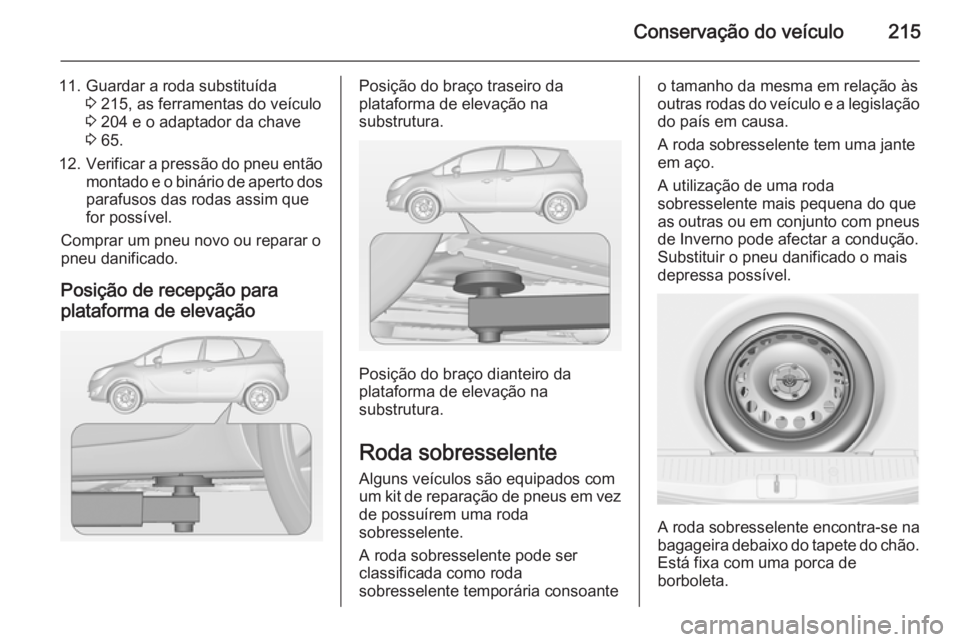

Page 217 of 257

Conservação do veículo215
11. Guardar a roda substituída3 215, as ferramentas do veículo
3 204 e o adaptador da chave
3 65.
12. Verificar a pressão do pneu então
montado e o binário de aperto dos parafusos das rodas assim que
for possível.
Comprar um pneu novo ou reparar o
pneu danificado.
Posição de recepção para
plataforma de elevaçãoPosição do braço traseiro da
plataforma de elevação na
substrutura.
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação de pneus em vez de possuírem uma roda
sobresselente.
A roda sobresselente pode ser
classificada como roda
sobresselente temporária consoante
o tamanho da mesma em relação às
outras rodas do veículo e a legislação
do país em causa.
A roda sobresselente tem uma jante
em aço.
A utilização de uma roda
sobresselente mais pequena do que
as outras ou em conjunto com pneus
de Inverno pode afectar a condução.
Substituir o pneu danificado o mais
depressa possível.
A roda sobresselente encontra-se na
bagageira debaixo do tapete do chão. Está fixa com uma porca de
borboleta.

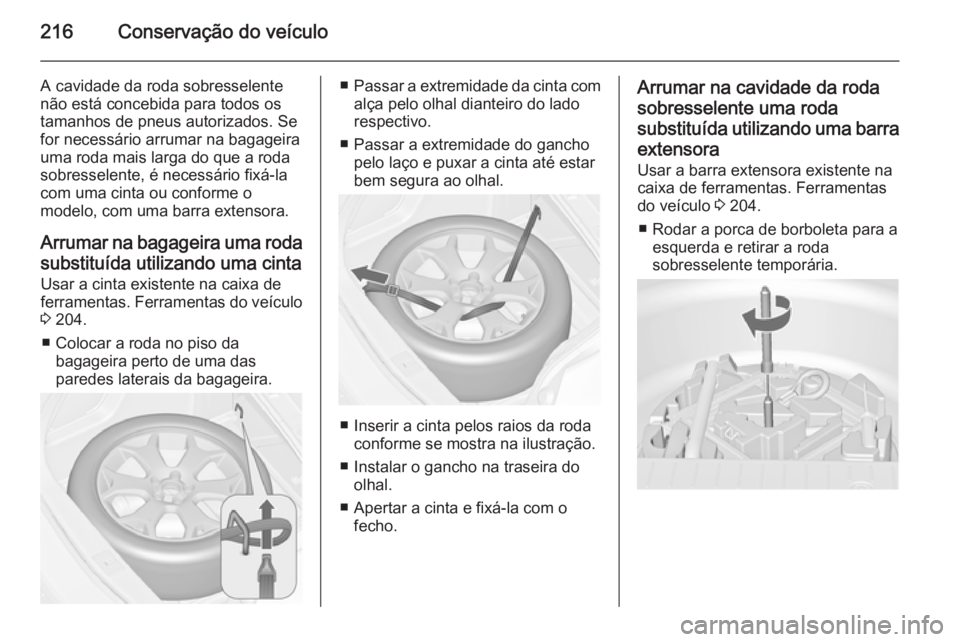

Page 218 of 257

216Conservação do veículo
A cavidade da roda sobresselente
não está concebida para todos os
tamanhos de pneus autorizados. Se
for necessário arrumar na bagageira uma roda mais larga do que a roda
sobresselente, é necessário fixá-la
com uma cinta ou conforme o
modelo, com uma barra extensora.
Arrumar na bagageira uma roda substituída utilizando uma cintaUsar a cinta existente na caixa de
ferramentas. Ferramentas do veículo
3 204.
■ Colocar a roda no piso da bagageira perto de uma das
paredes laterais da bagageira.■ Passar a extremidade da cinta com
alça pelo olhal dianteiro do lado
respectivo.
■ Passar a extremidade do gancho pelo laço e puxar a cinta até estar
bem segura ao olhal.
■ Inserir a cinta pelos raios da roda conforme se mostra na ilustração.
■ Instalar o gancho na traseira do olhal.
■ Apertar a cinta e fixá-la com o fecho.
Arrumar na cavidade da roda
sobresselente uma roda
substituída utilizando uma barra
extensora Usar a barra extensora existente na
caixa de ferramentas. Ferramentas
do veículo 3 204.
■ Rodar a porca de borboleta para a esquerda e retirar a roda
sobresselente temporária.
Page 219 of 257

Conservação do veículo217
■ Retirar a barra extensora da caixade ferramentas e aparafusá-la no
parafuso.
■ Arrumar a roda danificada e fixá-la rodando a porca de borboleta para
a direita.
A cobertura do piso pode ser
colocada sobre a roda saliente.
Retirar a barra extensora antes de
encaixar a roda sobresselente na
cavidade depois de renovada ou
reparada a roda defeituosa.9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as ferramentas nos respectivos
compartimentos de arrumação e
prendê-los.
Colocar sempre a roda danificada na bagageira, fixa com uma cinta
ou na cavidade da roda
sobresselente fixando-a bem com
a porca de borboleta.
Roda sobresselente temporária
A utilização de uma roda
sobresselente temporária pode
afectar a condução. Substituir ou
reparar o pneu danificado o mais
depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar.
Não utilizar durante muito tempo.
Se o seu veículo sofrer um furo num
pneu traseiro quando rebocar outro
veículo, montar a roda sobresselente na frente e o pneu normal na traseira.
Correntes para pneus 3 208.
Pneus direccionais Montar pneus direccionais de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus
montados contra a direcção de
condução:
■ A condução pode ser afectada. Substituir ou reparar o pneu
danificado o mais depressa
possível.
■ Conduzir com redobrada atenção em superfícies molhadas ou com
neve.

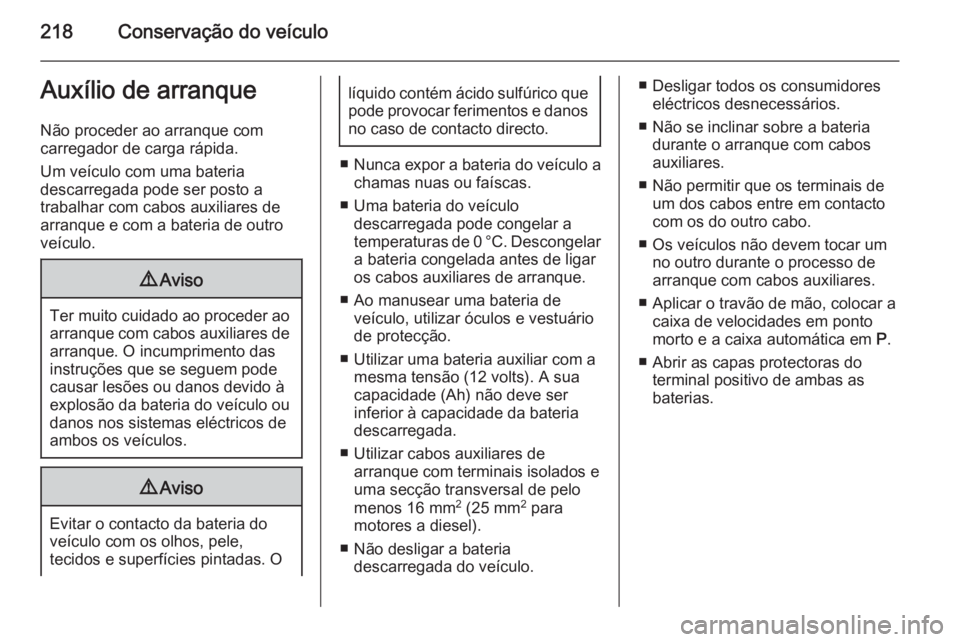

Page 220 of 257

218Conservação do veículoAuxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria do veículo ou
danos nos sistemas eléctricos de
ambos os veículos.
9 Aviso
Evitar o contacto da bateria do
veículo com os olhos, pele,
tecidos e superfícies pintadas. O
líquido contém ácido sulfúrico que
pode provocar ferimentos e danos no caso de contacto directo.
■ Nunca expor a bateria do veículo a
chamas nuas ou faíscas.
■ Uma bateria do veículo descarregada pode congelar a
temperaturas de 0 °C. Descongelar a bateria congelada antes de ligaros cabos auxiliares de arranque.
■ Ao manusear uma bateria de veículo, utilizar óculos e vestuário
de protecção.
■ Utilizar uma bateria auxiliar com a mesma tensão (12 volts). A sua
capacidade (Ah) não deve ser
inferior à capacidade da bateria
descarregada.
■ Utilizar cabos auxiliares de arranque com terminais isolados e
uma secção transversal de pelo
menos 16 mm 2
(25 mm 2
para
motores a diesel).
■ Não desligar a bateria descarregada do veículo.
■ Desligar todos os consumidores eléctricos desnecessários.
■ Não se inclinar sobre a bateria durante o arranque com cabos
auxiliares.
■ Não permitir que os terminais de um dos cabos entre em contacto
com os do outro cabo.
■ Os veículos não devem tocar um no outro durante o processo de
arranque com cabos auxiliares.
■ Aplicar o travão de mão, colocar a caixa de velocidades em ponto
morto e a caixa automática em P.
■ Abrir as capas protectoras do terminal positivo de ambas as
baterias.
Page 221 of 257

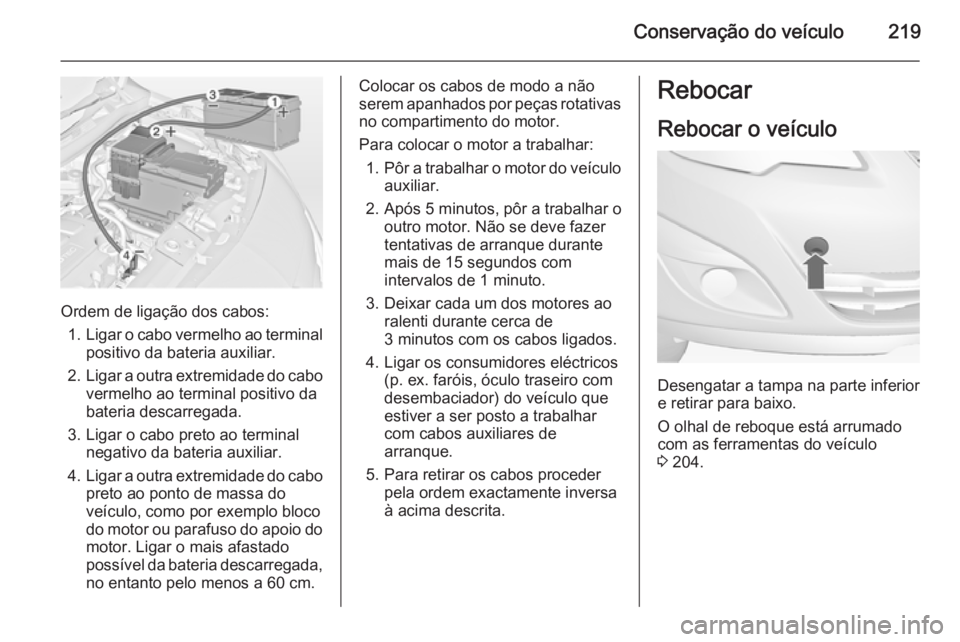

Conservação do veículo219
Ordem de ligação dos cabos:1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo dabateria descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do cabo
preto ao ponto de massa do
veículo, como por exemplo bloco
do motor ou parafuso do apoio do
motor. Ligar o mais afastado
possível da bateria descarregada, no entanto pelo menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, pôr a trabalhar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Desengatar a tampa na parte inferior
e retirar para baixo.
O olhal de reboque está arrumado com as ferramentas do veículo
3 204.

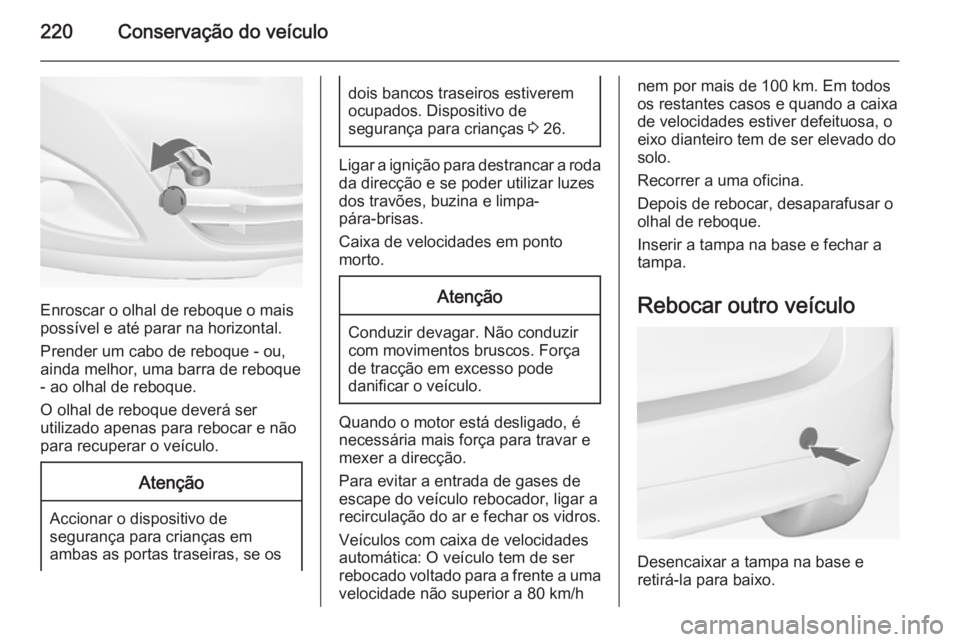

Page 222 of 257

220Conservação do veículo
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Atenção
Accionar o dispositivo de
segurança para crianças em
ambas as portas traseiras, se os
dois bancos traseiros estiverem ocupados. Dispositivo de
segurança para crianças 3 26.
Ligar a ignição para destrancar a roda
da direcção e se poder utilizar luzes
dos travões, buzina e limpa-
pára-brisas.
Caixa de velocidades em ponto
morto.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar os vidros.
Veículos com caixa de velocidades
automática: O veículo tem de ser
rebocado voltado para a frente a uma
velocidade não superior a 80 km/h
nem por mais de 100 km. Em todos
os restantes casos e quando a caixa
de velocidades estiver defeituosa, o
eixo dianteiro tem de ser elevado do
solo.
Recorrer a uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa na base e fechar a
tampa.
Rebocar outro veículo
Desencaixar a tampa na base e
retirá-la para baixo.
Page 223 of 257

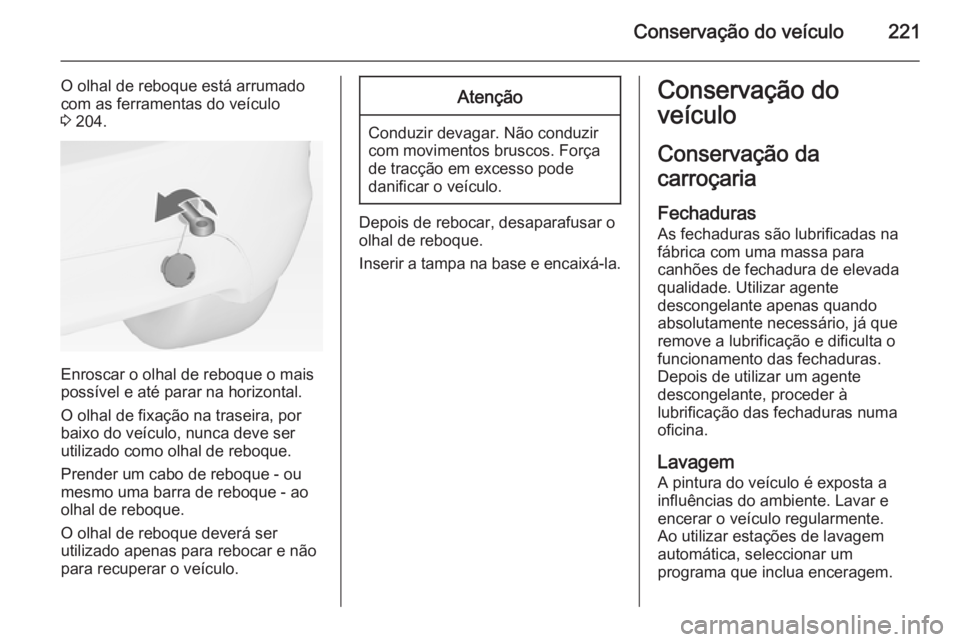

Conservação do veículo221
O olhal de reboque está arrumado
com as ferramentas do veículo
3 204.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou mesmo uma barra de reboque - ao
olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa na base e encaixá-la.
Conservação do
veículo
Conservação da
carroçaria
Fechaduras
As fechaduras são lubrificadas na
fábrica com uma massa para
canhões de fechadura de elevada
qualidade. Utilizar agente
descongelante apenas quando
absolutamente necessário, já que
remove a lubrificação e dificulta o
funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa
oficina.
Lavagem
A pintura do veículo é exposta a influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem.

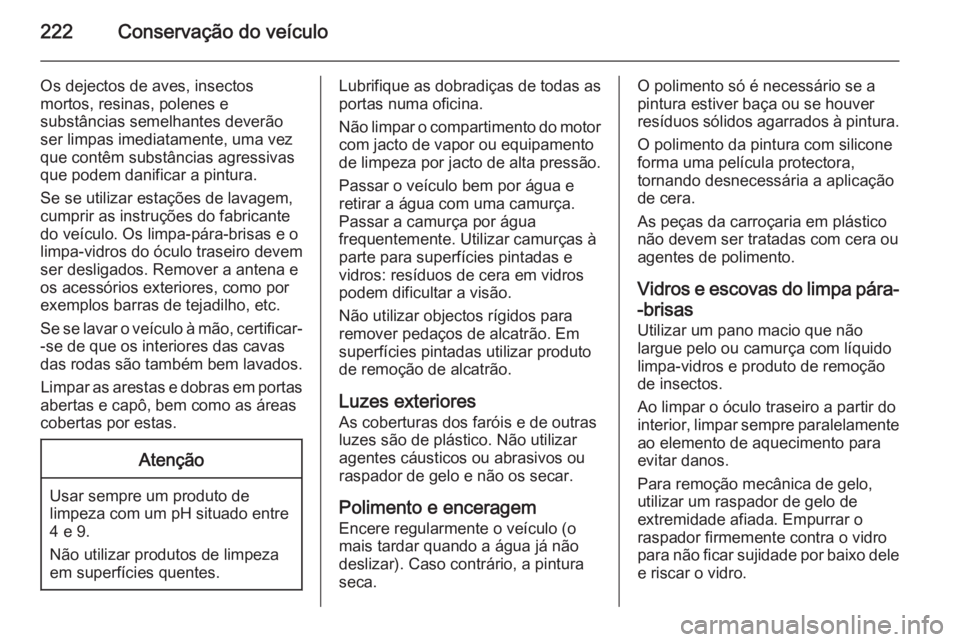

Page 224 of 257

222Conservação do veículo
Os dejectos de aves, insectos
mortos, resinas, polenes e
substâncias semelhantes deverão
ser limpas imediatamente, uma vez
que contêm substâncias agressivas
que podem danificar a pintura.
Se se utilizar estações de lavagem,
cumprir as instruções do fabricante
do veículo. Os limpa-pára-brisas e o
limpa-vidros do óculo traseiro devem ser desligados. Remover a antena e
os acessórios exteriores, como por
exemplos barras de tejadilho, etc.
Se se lavar o veículo à mão, certificar- -se de que os interiores das cavas
das rodas são também bem lavados.
Limpar as arestas e dobras em portas
abertas e capô, bem como as áreas
cobertas por estas.Atenção
Usar sempre um produto de
limpeza com um pH situado entre
4 e 9.
Não utilizar produtos de limpeza
em superfícies quentes.
Lubrifique as dobradiças de todas as
portas numa oficina.
Não limpar o compartimento do motor com jacto de vapor ou equipamento
de limpeza por jacto de alta pressão.
Passar o veículo bem por água e
retirar a água com uma camurça.
Passar a camurça por água
frequentemente. Utilizar camurças à
parte para superfícies pintadas e
vidros: resíduos de cera em vidros
podem dificultar a visão.
Não utilizar objectos rígidos para
remover pedaços de alcatrão. Em
superfícies pintadas utilizar produto
de remoção de alcatrão.
Luzes exteriores As coberturas dos faróis e de outras
luzes são de plástico. Não utilizar
agentes cáusticos ou abrasivos ou
raspador de gelo e não os secar.
Polimento e enceragem
Encere regularmente o veículo (o
mais tardar quando a água já não
deslizar). Caso contrário, a pintura
seca.O polimento só é necessário se a
pintura estiver baça ou se houver
resíduos sólidos agarrados à pintura.
O polimento da pintura com silicone
forma uma película protectora,
tornando desnecessária a aplicação de cera.
As peças da carroçaria em plástico
não devem ser tratadas com cera ou
agentes de polimento.
Vidros e escovas do limpa pára-
-brisas
Utilizar um pano macio que não
largue pelo ou camurça com líquido
limpa-vidros e produto de remoção
de insectos.
Ao limpar o óculo traseiro a partir do
interior, limpar sempre paralelamente ao elemento de aquecimento para
evitar danos.
Para remoção mecânica de gelo,
utilizar um raspador de gelo de
extremidade afiada. Empurrar o
raspador firmemente contra o vidro
para não ficar sujidade por baixo dele
e riscar o vidro.
