Page 105 of 257

Instrumentos, elementos de manuseamento1039Aviso
Reparar a avaria imediatamente
numa oficina.
Sistema de travagem
antibloqueio (ABS) u acende-se a amarelo.
Acende-se durante alguns segundos
depois de ligar a ignição. O sistema
está pronto a funcionar quando a luz
de aviso se apagar.
Se o indicador de controlo não se
apagar após alguns segundos, ou se se acender durante a condução,
existe uma avaria no ABS. O sistema
de travões mantém-se operacional
mas sem ABS.
Sistema de travões antibloqueio
3 155.
Engrenar numa velocidade
superior [ acende a verde ou é apresentado
como um símbolo no Centro de
Informação do Condutor com
Mostrador Avançado quando é
recomendado Engrenar numa
velocidade superior para poupança
de combustível.
Direcção de esforço
variável
c acende-se a amarelo.
Avaria no sistema de direcção com
esforço variável. Pode dar lugar a um esforço na direcção maior ou menor.
Consultar uma oficina.
Sistema Start/Stop 3 146.
Sensores de
estacionamento
ultra-sónico
r acende-se a amarelo.
Avaria no sistemaou
Avaria devido a sensores sujos ou
cobertos de gelo ou neve
ou
Interferência devido a fontes de ultra-
-sons externas. Assim que se
eliminar a fonte de interferência, o
sistema funcionará normalmente.
Reparar a avaria no sistema numa
oficina.
Sensor de estacionamento ultra-
-sónico 3 161.
Programa electrónico de
estabilidade desligado
n acende-se a amarelo.
O sistema está desactivado.
Programa electrónico de estabilidade e Sistema decontrolo da tracção b acende-se ou pisca a amarelo.
Page 106 of 257

104Instrumentos, elementos de manuseamento
AcendeHá uma avaria no sistema. É possível
continuar a conduzir. A estabilidade
da condução pode, no entanto,
deteriorar-se consoante as
condições da superfície da estrada.
Reparar a avaria numa oficina.
Pisca O sistema está engrenado
activamente. A potência do motor
pode diminuir e o veículo pode ser
travado um pouco automaticamente.
Programa electrónico de estabilidade 3 158, Sistema de controlo da
tracção 3 158.
Sistema de controlo da
tracção desligado
k acende-se a amarelo.
O sistema está desactivado.
Pré-incandescência
! acende-se a amarelo.O pré-aquecimento está activado. Só
é activado quando a temperatura
exterior for baixa.
Filtro de partículas diesel % acende-se ou pisca a amarelo.
O filtro de partículas diesel necessita
de ser limpo.
Continuar a conduzir até % se
apagar. Se possível, não deixar que
a velocidade do motor baixe das
2000 rpm.
Acende-se O filtro de partículas diesel está
cheio. Iniciar o processo de limpeza
assim que possível.
Pisca Foi atingido o nível de enchimentomáximo do filtro. Iniciar
imediatamente o processo de
limpeza para evitar danos no motor.
Filtro de partículas diesel 3 149.
Sistema Start/Stop 3 146.Sistema de controlo da
perda de pressão dos
pneus
w acende-se ou pisca a amarelo.
Acende
Detectada perda de pressão nos pneus. Parar imediatamente e
verificar a pressão dos pneus.
Pisca
Avaria no sistema. Consultar uma
oficina.
Sistema de controlo da perda de
pressão dos pneus 3 206.
Pressão do óleo de motor
I acende-se a vermelho.
Acende-se quando se liga a ignição e
apaga-se pouco depois de o motor
entrar em funcionamento.
Page 107 of 257

Instrumentos, elementos de manuseamento105

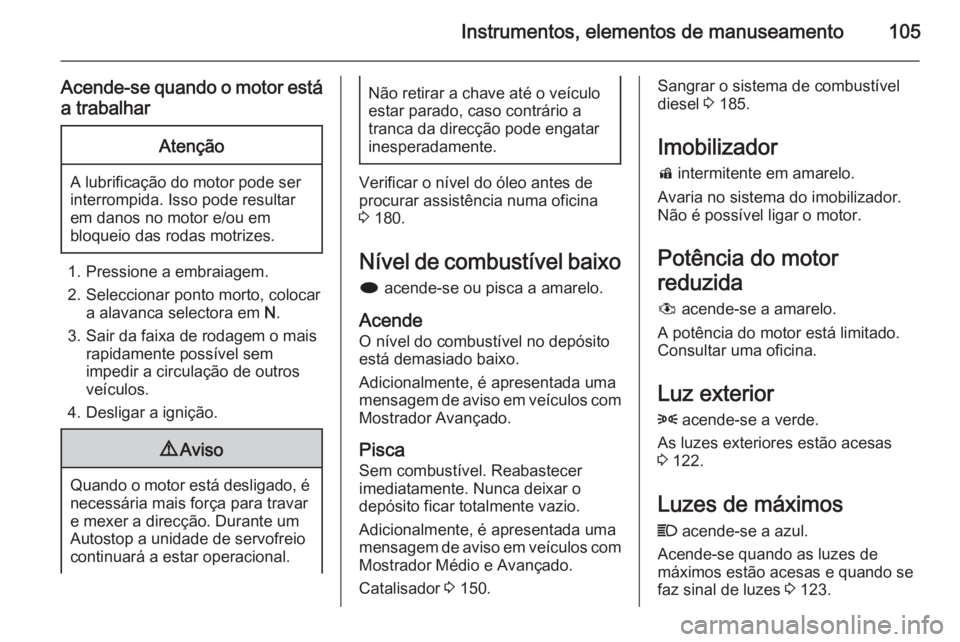

Acende-se quando o motor estáa trabalharAtenção
A lubrificação do motor pode ser
interrompida. Isso pode resultar em danos no motor e/ou em
bloqueio das rodas motrizes.
1. Pressione a embraiagem.
2. Seleccionar ponto morto, colocar a alavanca selectora em N.
3. Sair da faixa de rodagem o mais rapidamente possível sem
impedir a circulação de outros
veículos.
4. Desligar a ignição.
9 Aviso
Quando o motor está desligado, é
necessária mais força para travare mexer a direcção. Durante um
Autostop a unidade de servofreio
continuará a estar operacional.
Não retirar a chave até o veículo
estar parado, caso contrário a
tranca da direcção pode engatar
inesperadamente.
Verificar o nível do óleo antes de
procurar assistência numa oficina
3 180.
Nível de combustível baixo
i acende-se ou pisca a amarelo.
Acende O nível do combustível no depósito
está demasiado baixo.
Adicionalmente, é apresentada uma
mensagem de aviso em veículos com
Mostrador Avançado.
Pisca Sem combustível. Reabastecer
imediatamente. Nunca deixar o
depósito ficar totalmente vazio.
Adicionalmente, é apresentada uma
mensagem de aviso em veículos com
Mostrador Médio e Avançado.
Catalisador 3 150.
Sangrar o sistema de combustível
diesel 3 185.
Imobilizador
d intermitente em amarelo.
Avaria no sistema do imobilizador.
Não é possível ligar o motor.
Potência do motor
reduzida
# acende-se a amarelo.
A potência do motor está limitado.
Consultar uma oficina.
Luz exterior
8 acende-se a verde.
As luzes exteriores estão acesas
3 122.
Luzes de máximos
C acende-se a azul.
Acende-se quando as luzes de
máximos estão acesas e quando se
faz sinal de luzes 3 123.
Page 108 of 257

106Instrumentos, elementos de manuseamentoIluminação dianteira
adaptativa f acende-se ou pisca a amarelo.
Acende Avaria no sistema.
Recorrer a uma oficina.
Pisca Sistema comutado para luz de
mínimos simétrica.
O indicador de controlo f fica
intermitente durante cerca de
4 segundos depois de ligar a ignição
para lembrar que o sistema foi
activado 3 124.
Comando automático das luzes
3 123.
Faróis de nevoeiro
> acende-se a verde.
Os faróis de nevoeiro dianteiros
estão acesos 3 127.Luzes de nevoeiro
traseiras
r acende-se a amarelo.
O farol de nevoeiro traseiro está
aceso 3 127.
Programador de
velocidade m acende a branco ou verde.
Acende a branco
O sistema está ligado.
Acende-se a verde
É guardada determinada velocidade.
Programador de velocidade 3 159.
Porta aberta h acende-se a vermelho.
Abre uma porta ou a porta da
bagageira.Trancar automaticamente
as portas
^ acende em amarelo âmbar.
Avaria no sistema de trancar
automaticamente as portas.
Possivelmente, as portas traseiras
não estão trancadas para não
poderem abrir.9 Aviso
Pare imediatamente! Siga as
instruções conforme descrito no
parágrafo "Avaria no sistema de
trancagem automática das portas" antes de seguir viagem 3 25.
Consultar uma oficina.
Page 109 of 257
Instrumentos, elementos de manuseamento107Mostradores deinformação
Centro de Informação do
Condutor
O Centro de Informação do Condutor
(DIC) encontra-se no conjunto de
instrumentos entre o velocímetro e o
conta-rotações. Está disponível
como Mostrador médio ou
Avançado.
Dependendo da configuração do
veículo, podem ser seleccionados os
seguintes menus principais:
■ Veículo informação menu
■ Contador/ combust menu inform
Algumas das funções apresentadas
diferem entre durante a condução do veículo ou o veículo parado e
algumas funções só estão activas
quando o veículo se desloca.
Personalização do veículo 3 118,
configurações memorizadas 3 22.
Seleccionar menus e funções
Os menus e funções podem ser
seleccionadas pelos botões na
alavanca de mudança de direcção.
Premir o botão MENU para alternar
entre os menus ou voltar de um sub
menu para o menu de nível superior
seguinte.
Page 110 of 257

108Instrumentos, elementos de manuseamento
Rodar a roda de regulação para
sublinhar uma opção de menu ou
para definir um valor numérico.
Premir o botão SET/CLR para
seleccionar uma função ou para confirmar uma mensagem.
Veículo informação menu
Premir o botão MENU para
seleccionar o Veículo informação
menu .
Rodar o botão de regulação para
seleccionar um dos sub menus.
Premir o botão SET/CLR para
confirmar.
Seguir as instruções dadas nos sub-
-menus.
Submenus possíveis:
■ Unidade : Unidades apresentadas
podem ser alteradas
Em veículos com Mostrador Médio
podem ser seleccionadas as
seguintes definições:
◆ Unidade1 : Grã-Bretanha
◆ Unidade2 : EUA
◆ Unidade3 : Europa
■ Pressão dos pneus sistema :
3 205
■ Remanescent duração do óleo :
3 97
■ Velocidade aviso : Se ultrapassar a
velocidade predefinida, será
activado um aviso sonoro
■ Idioma : O idioma apresentado
pode ser alterado se o veículo não
estiver equipado com rádio
Selecção e indicação podem ser
diferentes entre o Mostrador Médio e Avançado.
Page 111 of 257

Instrumentos, elementos de manuseamento109
Contador/ combust menu informPremir o botão MENU para
seleccionar o Contador/ combust
menu inform .
Rodar o botão de regulação para
seleccionar um dos sub menus:
■ Conta-quilómetros parcial 1
■ Conta-quilómetros parcial 2
■ Velocidade em modo digital
O Conta-quilómetros parcial 2 e a
indicação digital da velocidade só
estão disponíveis em veículos com
Mostrador Avançado.
Selecção e indicação podem ser
diferentes entre o Mostrador médio e avançado.
Em veículos com computador de
bordo estão disponíveis mais
submenus.
Contador/combust menu inform,
Computador de bordo 3 116.
Mostrador de informação
gráfica, Mostrador de
Informação a cores Conforme a configuração do veículo,
o veículo tem um Visor de informação
Gráfico- ou a cores. O Visor de
Informação encontra-se no painel de instrumentos acima do Sistema de
informação e lazer.Mostrador de informação
gráfica
Conforme o sistema de informação e lazer o Mostrador de informação
gráfica está disponível em duas
versões.
Page 112 of 257

110Instrumentos, elementos de manuseamento
Mostrador de informação gráfica
indica:
■ hora 3 91
■ temperatura exterior 3 91
■ data 3 91
■ Sistema de informação e lazer, consultar descrição do Sistema de
informação e lazer no manual do
Sistema de informação e lazer
■ configurações para personalização
do veículo 3 118
Mostrador de informação a
cores
O Mostrador de informação a cores
indica:
■ hora 3 91
■ temperatura exterior 3 91
■ data 3 91
■ Sistema de informação e lazer, consultar descrição do Sistema de
informação e lazer no manual do
Sistema de informação e lazer
■ navegação, consultar descrição do
Sistema de informação e lazer no
manual do Sistema de informação e lazer
■ configurações do sistema
■ mensagens do veículo 3 112
■ configurações para personalização
do veículo 3 118
O tipo de informação e a forma como é apresentada depende do
equipamento do veículo e das
definições efectuadas.
Seleccionar menus e definições O acesso aos menus e configurações
é feito através do visor.
