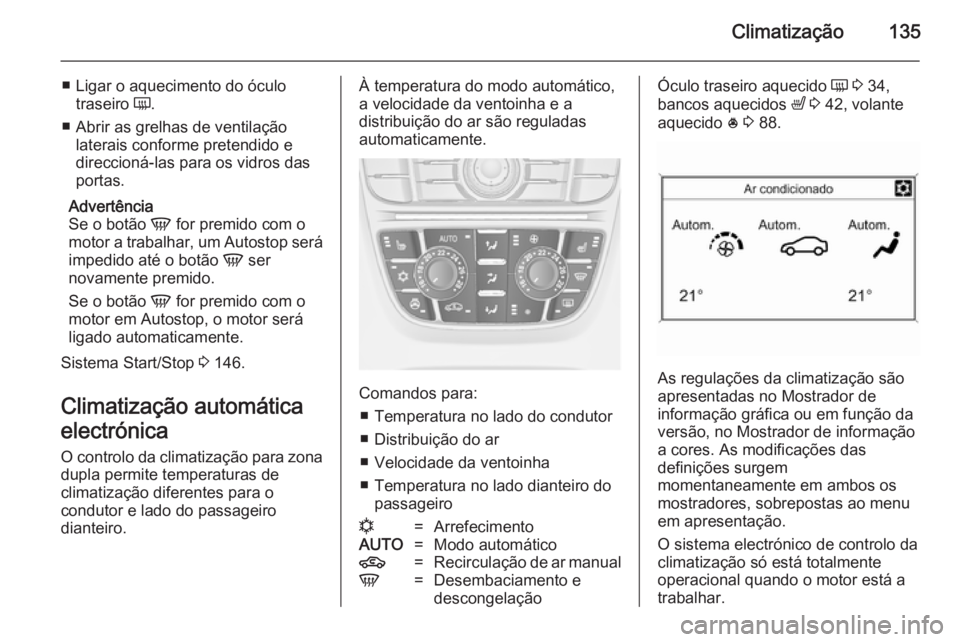

Page 137 of 257

Climatização135
■ Ligar o aquecimento do óculotraseiro Ü.
■ Abrir as grelhas de ventilação laterais conforme pretendido e
direccioná-las para os vidros das
portas.
Advertência
Se o botão V for premido com o
motor a trabalhar, um Autostop será
impedido até o botão V ser
novamente premido.
Se o botão V for premido com o
motor em Autostop, o motor será
ligado automaticamente.
Sistema Start/Stop 3 146.
Climatização automática
electrónica O controlo da climatização para zonadupla permite temperaturas de
climatização diferentes para o
condutor e lado do passageiro
dianteiro.À temperatura do modo automático,
a velocidade da ventoinha e a
distribuição do ar são reguladas
automaticamente.
Comandos para:
■ Temperatura no lado do condutor
■ Distribuição do ar
■ Velocidade da ventoinha
■ Temperatura no lado dianteiro do passageiro
n=ArrefecimentoAUTO=Modo automático4=Recirculação de ar manualV=Desembaciamento e
descongelaçãoÓculo traseiro aquecido Ü 3 34,
bancos aquecidos ß 3 42, volante
aquecido * 3 88.
As regulações da climatização são
apresentadas no Mostrador de
informação gráfica ou em função da
versão, no Mostrador de informação
a cores. As modificações das
definições surgem
momentaneamente em ambos os
mostradores, sobrepostas ao menu
em apresentação.
O sistema electrónico de controlo da climatização só está totalmente
operacional quando o motor está a
trabalhar.

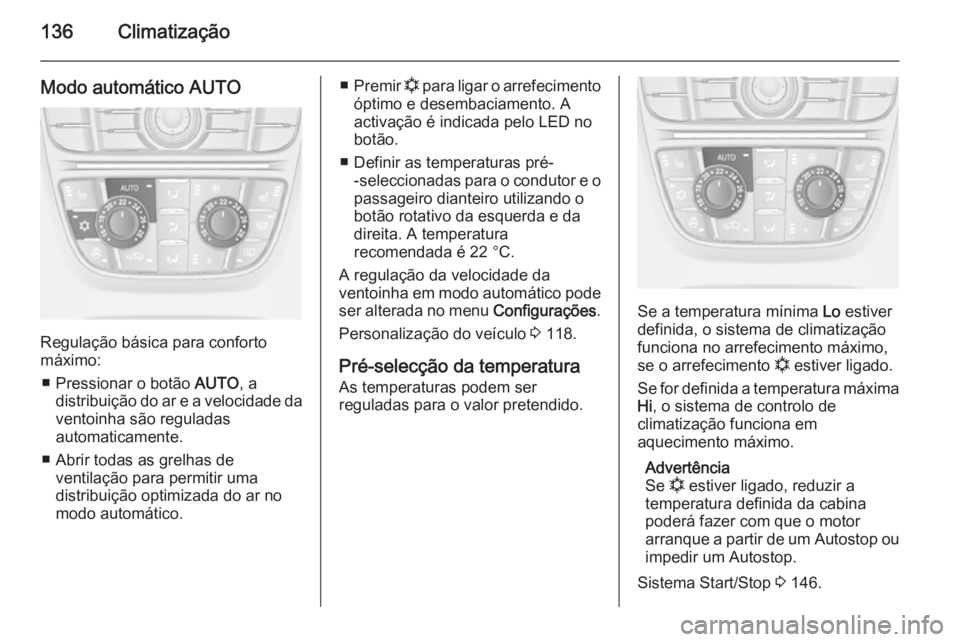

Page 138 of 257

136Climatização
Modo automático AUTO
Regulação básica para conforto
máximo:
■ Pressionar o botão AUTO, a
distribuição do ar e a velocidade da
ventoinha são reguladas
automaticamente.
■ Abrir todas as grelhas de ventilação para permitir uma
distribuição optimizada do ar no
modo automático.
■ Premir n para ligar o arrefecimento
óptimo e desembaciamento. A
activação é indicada pelo LED no
botão.
■ Definir as temperaturas pré- -seleccionadas para o condutor e o
passageiro dianteiro utilizando o
botão rotativo da esquerda e da
direita. A temperatura
recomendada é 22 °C.
A regulação da velocidade da
ventoinha em modo automático pode
ser alterada no menu Configurações.
Personalização do veículo 3 118.
Pré-selecção da temperatura
As temperaturas podem ser
reguladas para o valor pretendido.
Se a temperatura mínima Lo estiver
definida, o sistema de climatização
funciona no arrefecimento máximo,
se o arrefecimento n estiver ligado.
Se for definida a temperatura máxima
Hi , o sistema de controlo de
climatização funciona em
aquecimento máximo.
Advertência
Se n estiver ligado, reduzir a
temperatura definida da cabina
poderá fazer com que o motor
arranque a partir de um Autostop ou
impedir um Autostop.
Sistema Start/Stop 3 146.

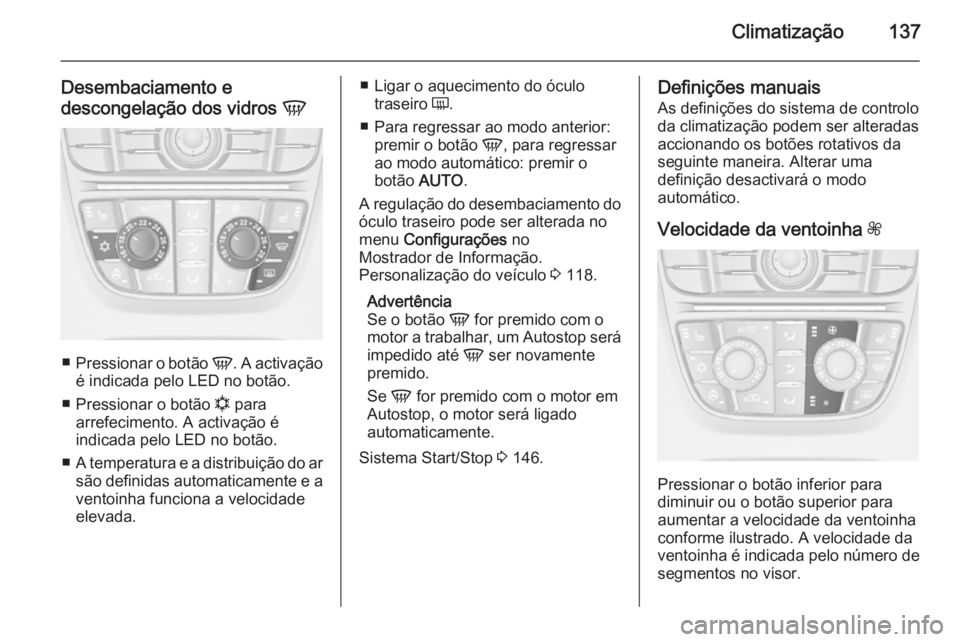

Page 139 of 257

Climatização137
Desembaciamento edescongelação dos vidros V
■
Pressionar o botão V. A activação
é indicada pelo LED no botão.
■ Pressionar o botão n para
arrefecimento. A activação é
indicada pelo LED no botão.
■ A temperatura e a distribuição do ar
são definidas automaticamente e a ventoinha funciona a velocidade
elevada.
■ Ligar o aquecimento do óculo
traseiro Ü.
■ Para regressar ao modo anterior: premir o botão V, para regressar
ao modo automático: premir o
botão AUTO.
A regulação do desembaciamento do óculo traseiro pode ser alterada no
menu Configurações no
Mostrador de Informação.
Personalização do veículo 3 118.
Advertência
Se o botão V for premido com o
motor a trabalhar, um Autostop será
impedido até V ser novamente
premido.
Se V for premido com o motor em
Autostop, o motor será ligado
automaticamente.
Sistema Start/Stop 3 146.Definições manuais
As definições do sistema de controlo
da climatização podem ser alteradas
accionando os botões rotativos da
seguinte maneira. Alterar uma
definição desactivará o modo
automático.
Velocidade da ventoinha Z
Pressionar o botão inferior para
diminuir ou o botão superior para
aumentar a velocidade da ventoinha
conforme ilustrado. A velocidade da
ventoinha é indicada pelo número de segmentos no visor.

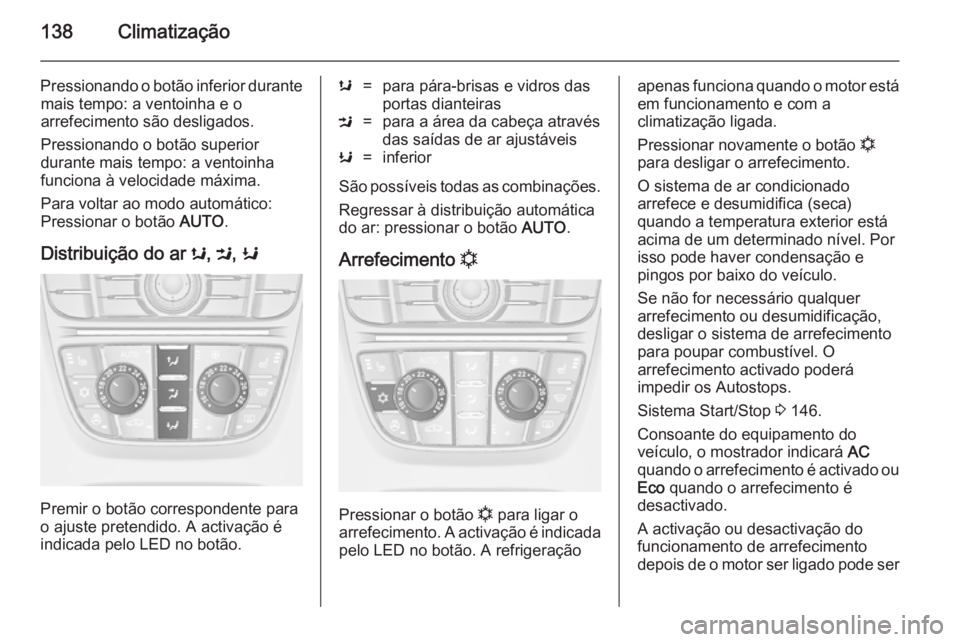

Page 140 of 257

138Climatização
Pressionando o botão inferior durantemais tempo: a ventoinha e o
arrefecimento são desligados.
Pressionando o botão superior
durante mais tempo: a ventoinha
funciona à velocidade máxima.
Para voltar ao modo automático:
Pressionar o botão AUTO.
Distribuição do ar s, M , K
Premir o botão correspondente para
o ajuste pretendido. A activação é indicada pelo LED no botão.
s=para pára-brisas e vidros das
portas dianteirasM=para a área da cabeça através
das saídas de ar ajustáveisK=inferior
São possíveis todas as combinações.
Regressar à distribuição automática
do ar: pressionar o botão AUTO.
Arrefecimento n
Pressionar o botão
n para ligar o
arrefecimento. A activação é indicada pelo LED no botão. A refrigeração
apenas funciona quando o motor está
em funcionamento e com a
climatização ligada.
Pressionar novamente o botão n
para desligar o arrefecimento.
O sistema de ar condicionado
arrefece e desumidifica (seca)
quando a temperatura exterior está
acima de um determinado nível. Por
isso pode haver condensação e
pingos por baixo do veículo.
Se não for necessário qualquer
arrefecimento ou desumidificação,
desligar o sistema de arrefecimento
para poupar combustível. O
arrefecimento activado poderá
impedir os Autostops.
Sistema Start/Stop 3 146.
Consoante do equipamento do
veículo, o mostrador indicará AC
quando o arrefecimento é activado ou
Eco quando o arrefecimento é
desactivado.
A activação ou desactivação do
funcionamento de arrefecimento
depois de o motor ser ligado pode ser

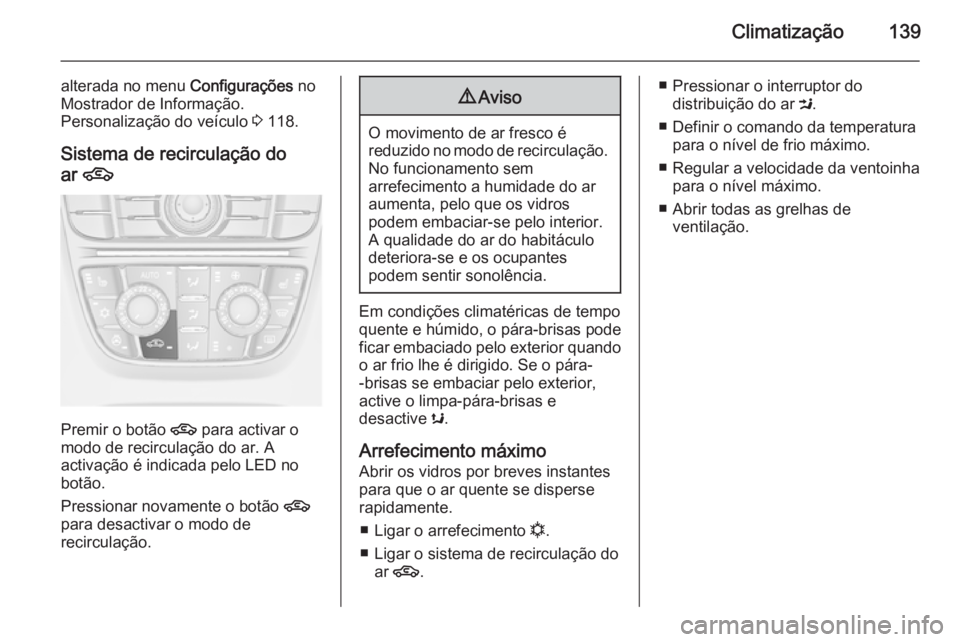

Page 141 of 257

Climatização139
alterada no menu Configurações no
Mostrador de Informação.
Personalização do veículo 3 118.
Sistema de recirculação do
ar 4
Premir o botão
4 para activar o
modo de recirculação do ar. A
activação é indicada pelo LED no
botão.
Pressionar novamente o botão 4
para desactivar o modo de
recirculação.
9 Aviso
O movimento de ar fresco é
reduzido no modo de recirculação. No funcionamento sem
arrefecimento a humidade do ar
aumenta, pelo que os vidros
podem embaciar-se pelo interior. A qualidade do ar do habitáculo
deteriora-se e os ocupantes
podem sentir sonolência.
Em condições climatéricas de tempo
quente e húmido, o pára-brisas pode
ficar embaciado pelo exterior quando o ar frio lhe é dirigido. Se o pára-
-brisas se embaciar pelo exterior,
active o limpa-pára-brisas e
desactive s.
Arrefecimento máximo
Abrir os vidros por breves instantes
para que o ar quente se disperse
rapidamente.
■ Ligar o arrefecimento n.
■ Ligar o sistema de recirculação do ar 4 .
■ Pressionar o interruptor do
distribuição do ar M.
■ Definir o comando da temperatura para o nível de frio máximo.
■ Regular a velocidade da ventoinha para o nível máximo.
■ Abrir todas as grelhas de ventilação.

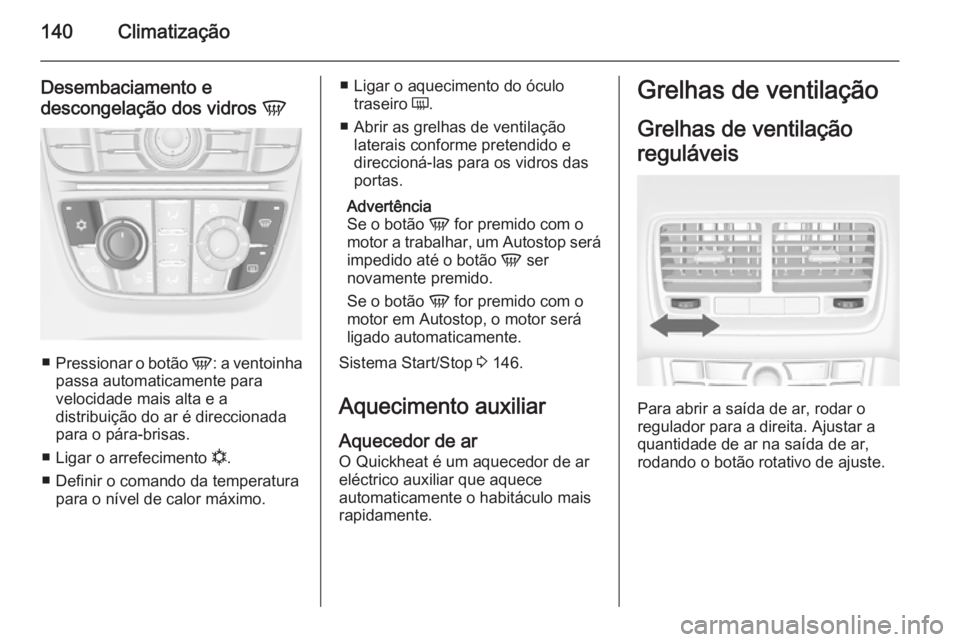

Page 142 of 257

140Climatização
Desembaciamento e
descongelação dos vidros V
■
Pressionar o botão V: a ventoinha
passa automaticamente para
velocidade mais alta e a
distribuição do ar é direccionada
para o pára-brisas.
■ Ligar o arrefecimento n.
■ Definir o comando da temperatura para o nível de calor máximo.
■ Ligar o aquecimento do óculo
traseiro Ü.
■ Abrir as grelhas de ventilação laterais conforme pretendido e
direccioná-las para os vidros das
portas.
Advertência
Se o botão V for premido com o
motor a trabalhar, um Autostop será
impedido até o botão V ser
novamente premido.
Se o botão V for premido com o
motor em Autostop, o motor será
ligado automaticamente.
Sistema Start/Stop 3 146.
Aquecimento auxiliar Aquecedor de arO Quickheat é um aquecedor de ar
eléctrico auxiliar que aquece
automaticamente o habitáculo mais
rapidamente.Grelhas de ventilação
Grelhas de ventilação
reguláveis
Para abrir a saída de ar, rodar o
regulador para a direita. Ajustar a
quantidade de ar na saída de ar,
rodando o botão rotativo de ajuste.

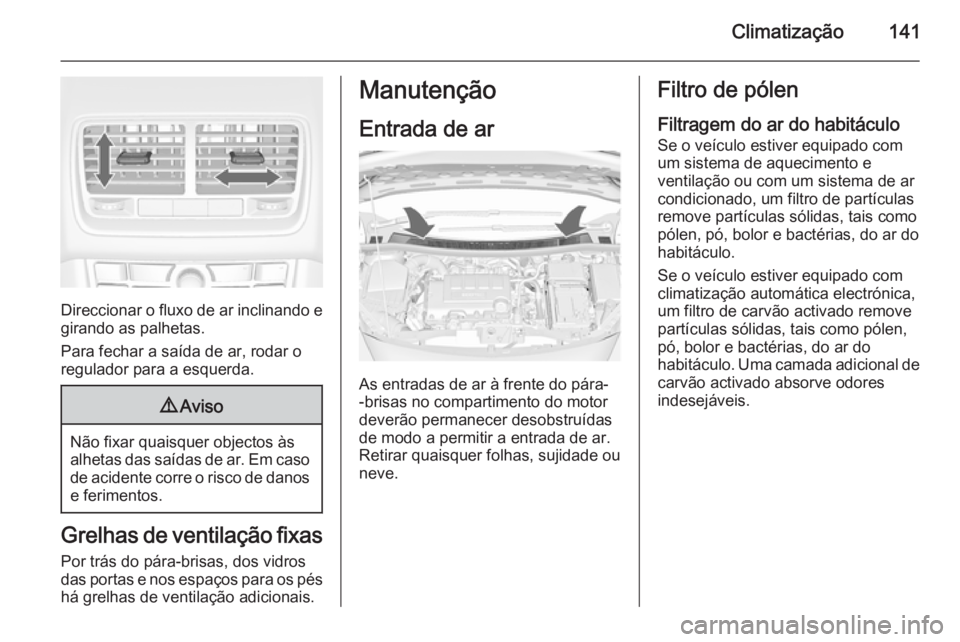

Page 143 of 257

Climatização141
Direccionar o fluxo de ar inclinando egirando as palhetas.
Para fechar a saída de ar, rodar o regulador para a esquerda.
9 Aviso
Não fixar quaisquer objectos às
alhetas das saídas de ar. Em caso de acidente corre o risco de danos e ferimentos.
Grelhas de ventilação fixas
Por trás do pára-brisas, dos vidros
das portas e nos espaços para os pés há grelhas de ventilação adicionais.
Manutenção
Entrada de ar
As entradas de ar à frente do pára-
-brisas no compartimento do motor
deverão permanecer desobstruídas
de modo a permitir a entrada de ar.
Retirar quaisquer folhas, sujidade ou
neve.
Filtro de pólen
Filtragem do ar do habitáculo Se o veículo estiver equipado com
um sistema de aquecimento e
ventilação ou com um sistema de ar
condicionado, um filtro de partículas
remove partículas sólidas, tais como
pólen, pó, bolor e bactérias, do ar do
habitáculo.
Se o veículo estiver equipado com climatização automática electrónica,
um filtro de carvão activado remove
partículas sólidas, tais como pólen,
pó, bolor e bactérias, do ar do
habitáculo. Uma camada adicional de
carvão activado absorve odores
indesejáveis.

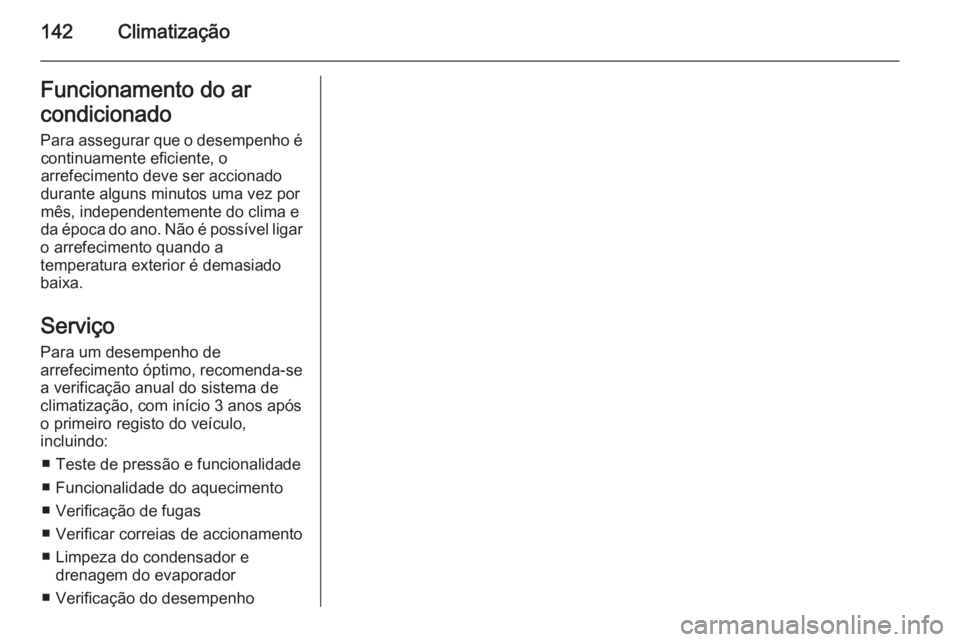

Page 144 of 257
142ClimatizaçãoFuncionamento do ar
condicionado
Para assegurar que o desempenho é continuamente eficiente, o
arrefecimento deve ser accionado
durante alguns minutos uma vez por
mês, independentemente do clima e
da época do ano. Não é possível ligar
o arrefecimento quando a
temperatura exterior é demasiado
baixa.
Serviço
Para um desempenho de
arrefecimento óptimo, recomenda-se
a verificação anual do sistema de
climatização, com início 3 anos após
o primeiro registo do veículo,
incluindo:
■ Teste de pressão e funcionalidade
■ Funcionalidade do aquecimento ■ Verificação de fugas
■ Verificar correias de accionamento
■ Limpeza do condensador e drenagem do evaporador
■ Verificação do desempenho
