Page 177 of 257

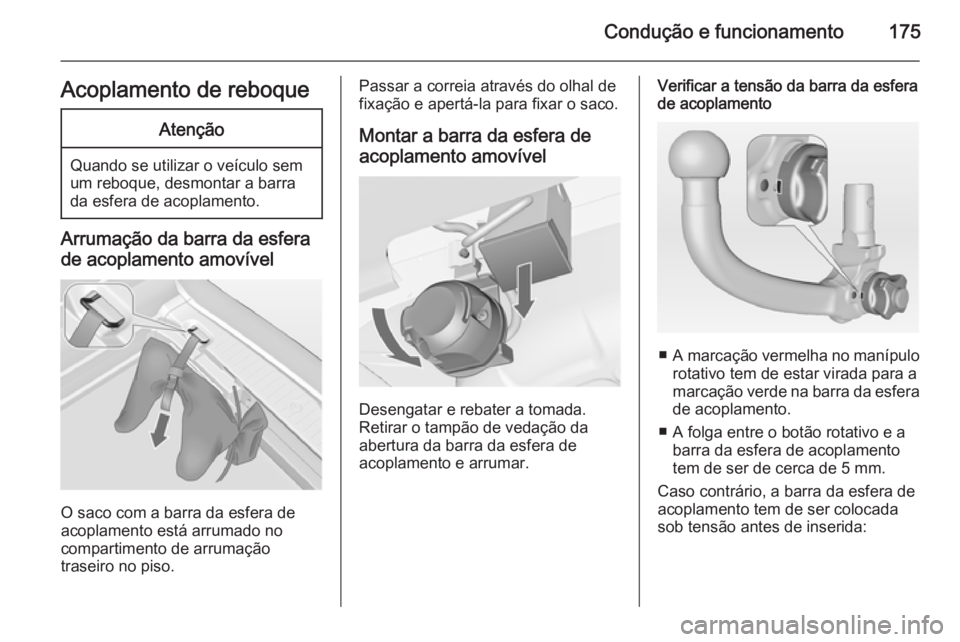

Condução e funcionamento175Acoplamento de reboqueAtenção
Quando se utilizar o veículo sem
um reboque, desmontar a barra
da esfera de acoplamento.
Arrumação da barra da esfera
de acoplamento amovível
O saco com a barra da esfera de
acoplamento está arrumado no
compartimento de arrumação
traseiro no piso.
Passar a correia através do olhal de fixação e apertá-la para fixar o saco.
Montar a barra da esfera deacoplamento amovível
Desengatar e rebater a tomada.
Retirar o tampão de vedação da
abertura da barra da esfera de
acoplamento e arrumar.
Verificar a tensão da barra da esfera
de acoplamento
■ A marcação vermelha no manípulo
rotativo tem de estar virada para amarcação verde na barra da esfera
de acoplamento.
■ A folga entre o botão rotativo e a barra da esfera de acoplamento
tem de ser de cerca de 5 mm.
Caso contrário, a barra da esfera de
acoplamento tem de ser colocada
sob tensão antes de inserida:
Page 178 of 257

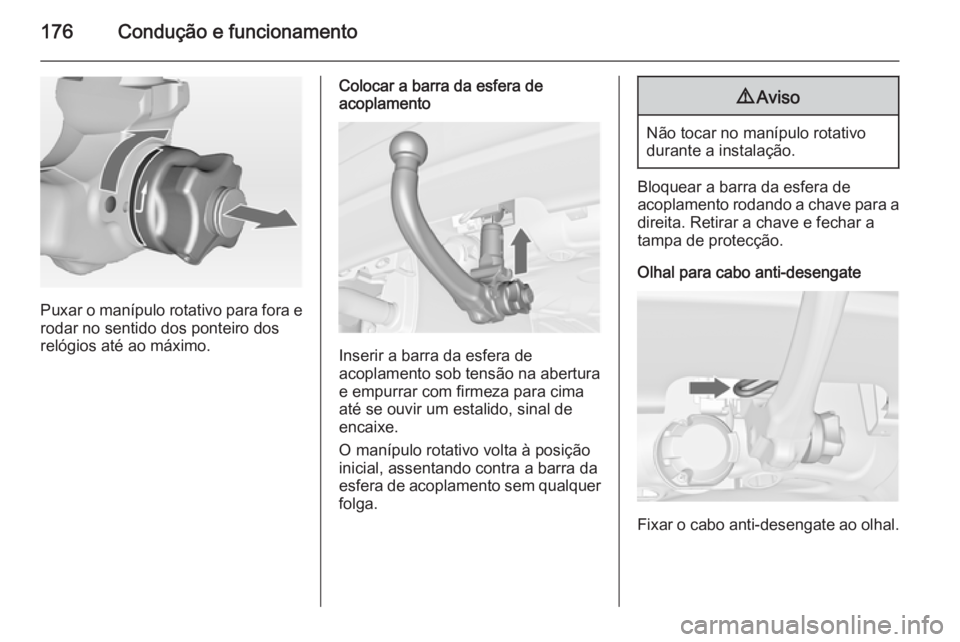

176Condução e funcionamento
Puxar o manípulo rotativo para fora e
rodar no sentido dos ponteiro dos
relógios até ao máximo.
Colocar a barra da esfera de
acoplamento
Inserir a barra da esfera de
acoplamento sob tensão na abertura
e empurrar com firmeza para cima até se ouvir um estalido, sinal de
encaixe.
O manípulo rotativo volta à posição
inicial, assentando contra a barra da
esfera de acoplamento sem qualquer
folga.
9 Aviso
Não tocar no manípulo rotativo
durante a instalação.
Bloquear a barra da esfera de
acoplamento rodando a chave para a
direita. Retirar a chave e fechar a
tampa de protecção.
Olhal para cabo anti-desengate
Fixar o cabo anti-desengate ao olhal.
Page 179 of 257

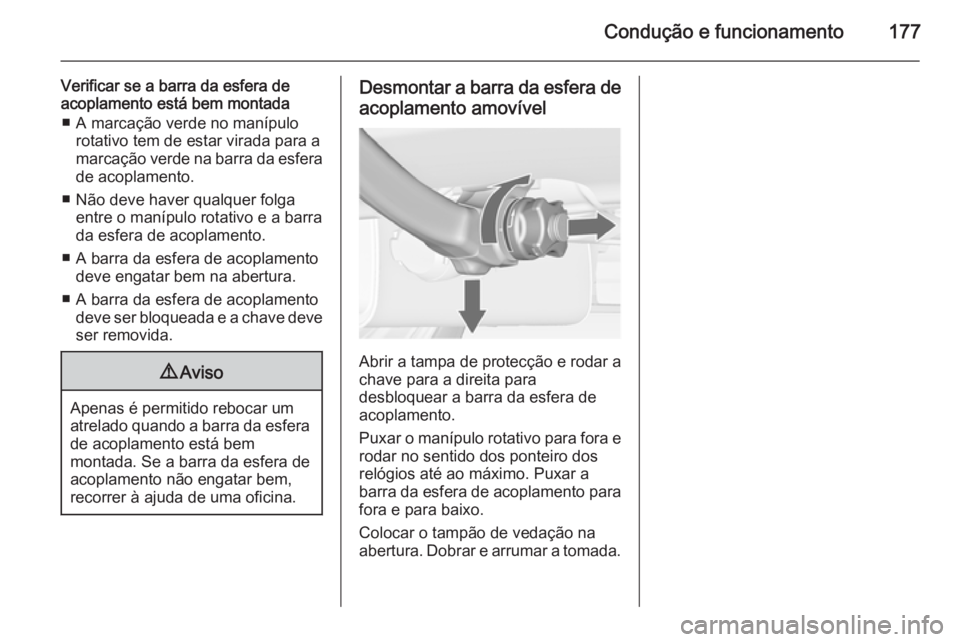

Condução e funcionamento177
Verificar se a barra da esfera de
acoplamento está bem montada
■ A marcação verde no manípulo rotativo tem de estar virada para amarcação verde na barra da esfera
de acoplamento.
■ Não deve haver qualquer folga entre o manípulo rotativo e a barra
da esfera de acoplamento.
■ A barra da esfera de acoplamento deve engatar bem na abertura.
■ A barra da esfera de acoplamento deve ser bloqueada e a chave deveser removida.9 Aviso
Apenas é permitido rebocar um
atrelado quando a barra da esfera
de acoplamento está bem
montada. Se a barra da esfera de
acoplamento não engatar bem,
recorrer à ajuda de uma oficina.
Desmontar a barra da esfera de
acoplamento amovível
Abrir a tampa de protecção e rodar a
chave para a direita para
desbloquear a barra da esfera de
acoplamento.
Puxar o manípulo rotativo para fora e
rodar no sentido dos ponteiro dos
relógios até ao máximo. Puxar a
barra da esfera de acoplamento para fora e para baixo.
Colocar o tampão de vedação na abertura. Dobrar e arrumar a tomada.
Page 180 of 257

178Conservação do veículoConservação do
veículoInformação geral ........................178
Verificações no veículo ..............179
Substituir lâmpadas ...................186
Instalação eléctrica ....................198
Ferramentas do veículo .............204
Rodas ........................................ 205
Auxílio de arranque ...................218
Rebocar ..................................... 219
Conservação do veículo ............221Informação geral
Acessórios e alterações noveículo
Recomendamos a utilização de
peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a fiabilidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Não efectuar alterações no sistema eléctrico, p. ex. alterações nas
unidades electrónicas de controlo.Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Imobilizar o veículo a longo
prazo
Armazenamento durante muito
tempo Se o veículo tiver de ser armazenado
por vários meses:
■ Lavar e encerar o veículo.■ Verificar a protecção de cera do compartimento do motor e da
substrutura.
■ Limpar e conservar os vedantes de
borracha.
■ Atestar o depósito de combustível até ao cimo.
■ Mudar o óleo de motor.
■ Drenar o reservatório do líquido limpa-vidros.
■ Verificar a protecção anti-corrosão e o anticongelante do líquido de
arrefecimento.
■ Ajustar a pressão dos pneus para o
valor especificado para carga
completa.
Page 181 of 257

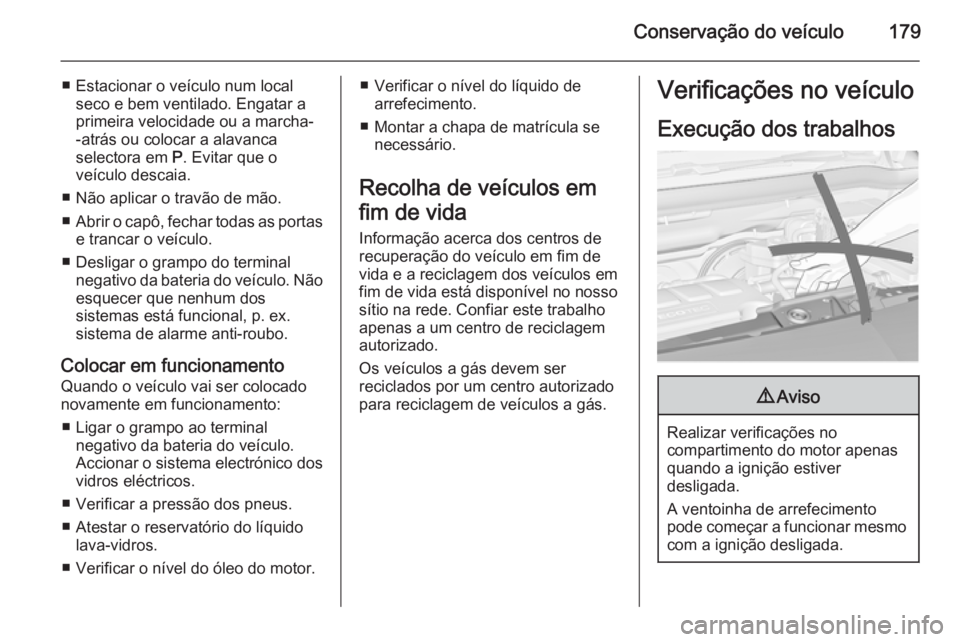

Conservação do veículo179
■ Estacionar o veículo num localseco e bem ventilado. Engatar a
primeira velocidade ou a marcha-
-atrás ou colocar a alavanca
selectora em P. Evitar que o
veículo descaia.
■ Não aplicar o travão de mão.
■ Abrir o capô, fechar todas as portas
e trancar o veículo.
■ Desligar o grampo do terminal negativo da bateria do veículo. Nãoesquecer que nenhum dos
sistemas está funcional, p. ex.
sistema de alarme anti-roubo.
Colocar em funcionamento Quando o veículo vai ser colocado
novamente em funcionamento:
■ Ligar o grampo ao terminal negativo da bateria do veículo.
Accionar o sistema electrónico dos
vidros eléctricos.
■ Verificar a pressão dos pneus.
■ Atestar o reservatório do líquido lava-vidros.
■ Verificar o nível do óleo do motor.■ Verificar o nível do líquido de arrefecimento.
■ Montar a chapa de matrícula se necessário.
Recolha de veículos em
fim de vida
Informação acerca dos centros de
recuperação do veículo em fim de
vida e a reciclagem dos veículos em
fim de vida está disponível no nosso
sítio na rede. Confiar este trabalho
apenas a um centro de reciclagem
autorizado.
Os veículos a gás devem ser
reciclados por um centro autorizado
para reciclagem de veículos a gás.Verificações no veículo
Execução dos trabalhos9 Aviso
Realizar verificações no
compartimento do motor apenas
quando a ignição estiver
desligada.
A ventoinha de arrefecimento
pode começar a funcionar mesmo
com a ignição desligada.
Page 182 of 257
180Conservação do veículo9Perigo
O sistema da ignição utiliza uma
tensão extremamente elevada. Não tocar.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.
Pressionar a patilha de segurança e abrir o capot.
Fixar o suporte do capô.
Se o capot for aberto durante um
Autostop, o motor será ligado
automaticamente por motivos de
segurança.
Fechar
Antes de fechar o capô, empurrar o suporte para o respectivo encaixe de
arrumação.
Baixar o capô e deixá-lo cair sobre o
trinco. Verificar se o capô está
engatado.
Óleo de motor Verificar o nível do óleo de motormanualmente com regularidade para
evitar danos no motor.
Certificar-se que é utilizada a
especificação de óleo correcta.
Líquidos e lubrificantes
recomendados 3 226.
Verificar com o veículo numa
superfície nivelada. O motor deve
estar à temperatura de
funcionamento e desligado há pelo
menos 5 minutos.
Page 183 of 257

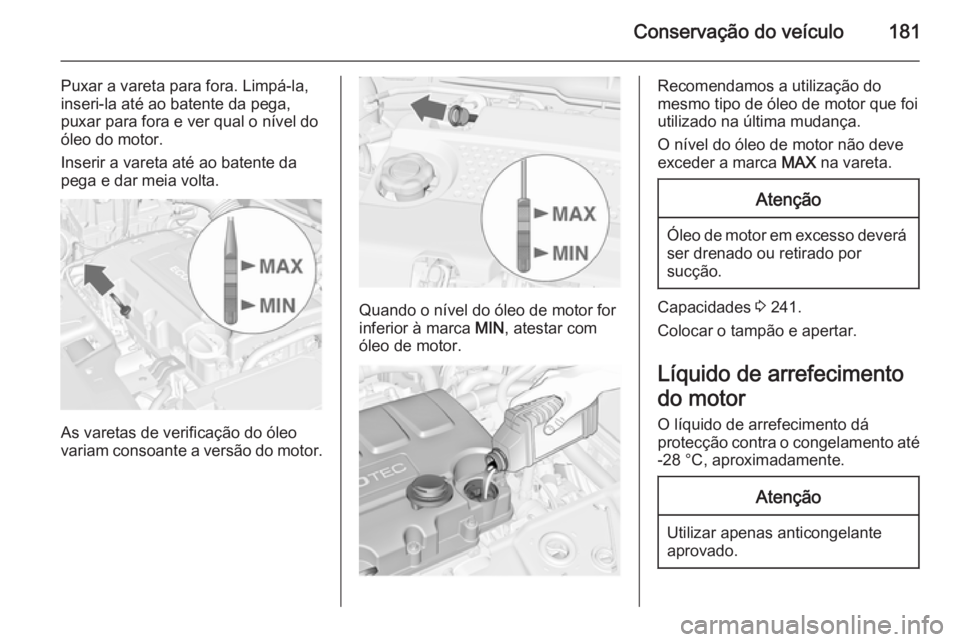

Conservação do veículo181
Puxar a vareta para fora. Limpá-la,
inseri-la até ao batente da pega, puxar para fora e ver qual o nível do
óleo do motor.
Inserir a vareta até ao batente da
pega e dar meia volta.
As varetas de verificação do óleo
variam consoante a versão do motor.
Quando o nível do óleo de motor for
inferior à marca MIN, atestar com
óleo de motor.
Recomendamos a utilização do
mesmo tipo de óleo de motor que foi utilizado na última mudança.
O nível do óleo de motor não deve
exceder a marca MAX na vareta.Atenção
Óleo de motor em excesso deverá
ser drenado ou retirado por
sucção.
Capacidades 3 241.
Colocar o tampão e apertar.
Líquido de arrefecimento
do motor O líquido de arrefecimento dá
protecção contra o congelamento até
-28 °C, aproximadamente.
Atenção
Utilizar apenas anticongelante
aprovado.
Page 184 of 257

182Conservação do veículo
Nível do líquido de
arrefecimentoAtenção
Um nível demasiado baixo do
líquido de arrefecimento poderá
causar danos no motor.
Se o sistema de arrefecimento estiver
frio, o nível do líquido de
arrefecimento deve estar acima da
marca de enchimento. Atestar se o
nível estiver baixo.
9 Aviso
Deixar o motor arrefecer antes de
abrir a tampa. Abrir a tampa com cuidado e deixar a pressão sair
devagar.
Para atestar, utilizar uma mistura de
1:1 de concentrado de líquido de
arrefecimento aprovado, misturado
com água da torneira limpa. Caso
não tenha líquido de arrefecimento
disponível, utilizar água da torneira
limpa. Colocar o tampão e apertar.
Mandar verificar numa oficina a
concentração de líquido de
arrefecimento e a causa da perda de
líquido de arrefecimento.
Líquido limpa-vidros
Encher com água limpa misturada
com uma quantidade adequada de
líquido do lava-vidros que contenha
anticongelante.
Atenção
Apenas líquido lava-vidros com
uma concentração de
anticongelante suficiente dá
protecção em temperaturas
baixas ou uma baixa súbita de
temperatura.
