Fahrzeugwartung183Halogen-Scheinwerfer
Scheinwerfer haben getrennte Sys‐
teme für Abblendlicht 1 (äußere Lam‐
pen) und Fernlicht 2 (innere Lampen).
Abblendlicht

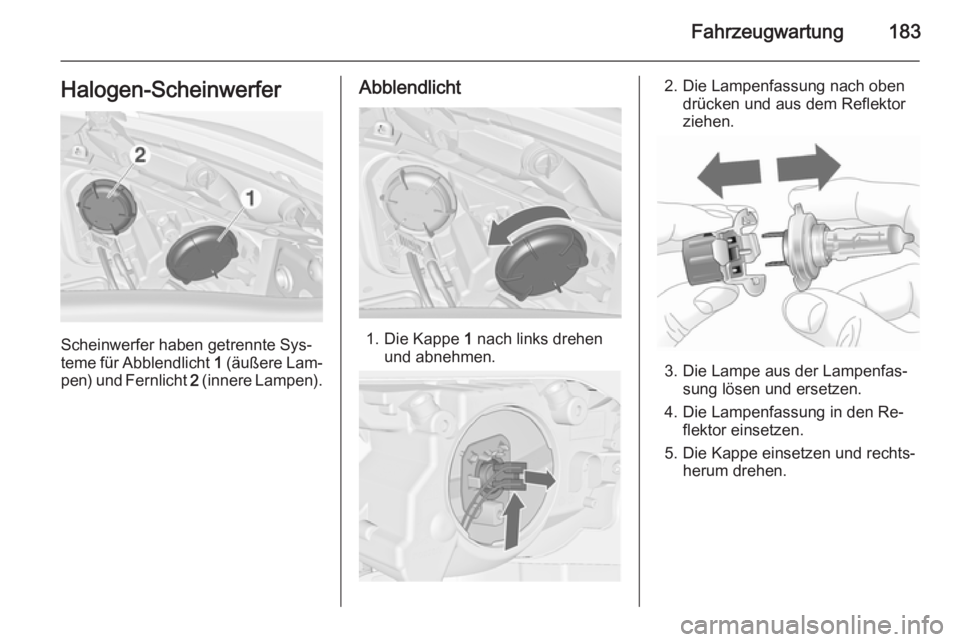

1. Die Kappe 1 nach links drehen
und abnehmen.
2. Die Lampenfassung nach oben drücken und aus dem Reflektor
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung in den Re‐ flektor einsetzen.
5. Die Kappe einsetzen und rechts‐ herum drehen.

184Fahrzeugwartung
Fernlicht

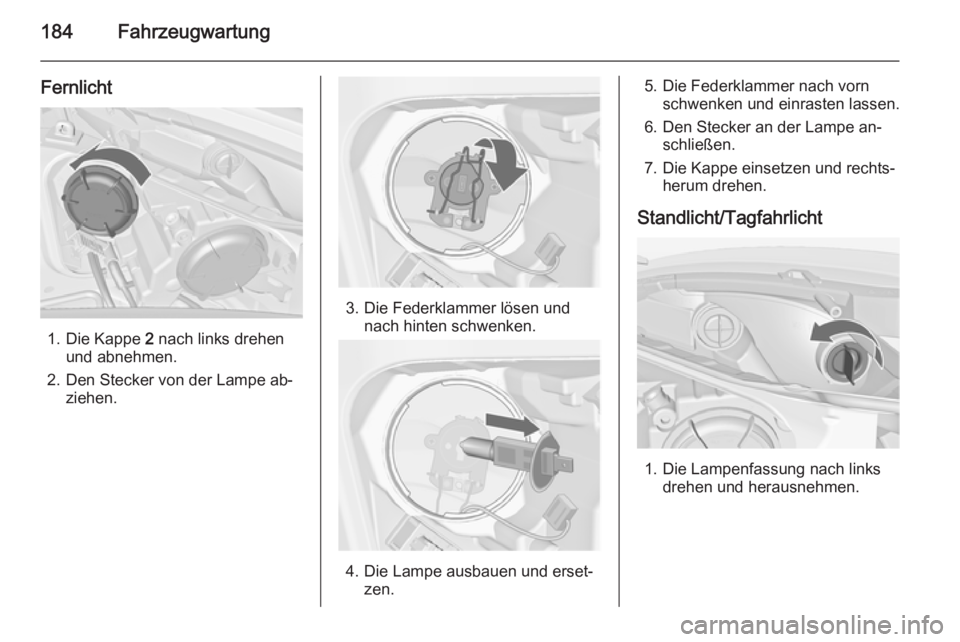

1. Die Kappe 2 nach links drehen
und abnehmen.
2. Den Stecker von der Lampe ab‐ ziehen.
3. Die Federklammer lösen undnach hinten schwenken.
4. Die Lampe ausbauen und erset‐ zen.
5. Die Federklammer nach vornschwenken und einrasten lassen.
6. Den Stecker an der Lampe an‐ schließen.
7. Die Kappe einsetzen und rechts‐ herum drehen.
Standlicht/Tagfahrlicht
1. Die Lampenfassung nach links drehen und herausnehmen.

Fahrzeugwartung185

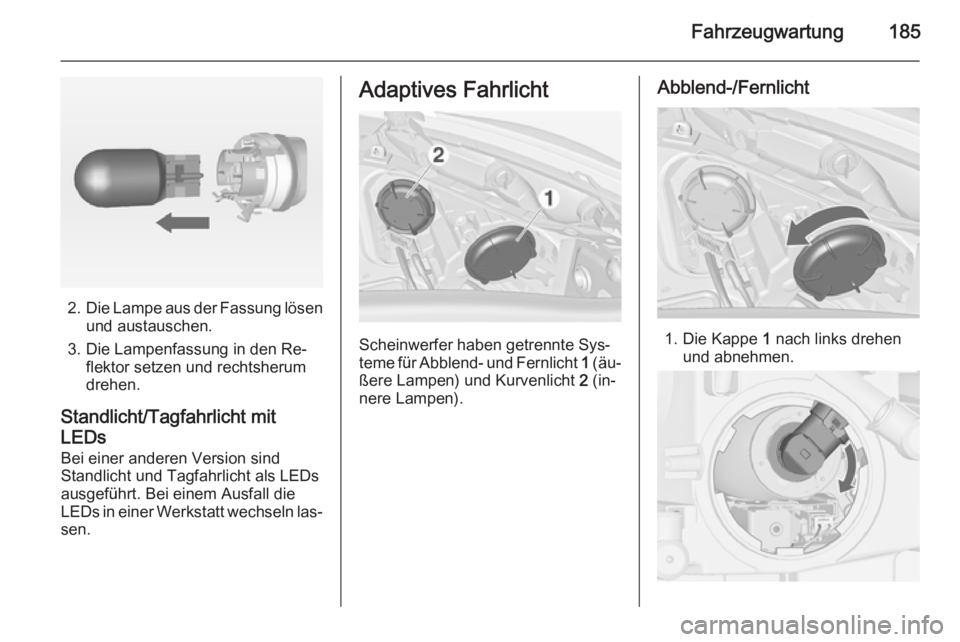

2.Die Lampe aus der Fassung lösen
und austauschen.
3. Die Lampenfassung in den Re‐ flektor setzen und rechtsherum
drehen.
Standlicht/Tagfahrlicht mit
LEDs Bei einer anderen Version sind
Standlicht und Tagfahrlicht als LEDs
ausgeführt. Bei einem Ausfall die
LEDs in einer Werkstatt wechseln las‐
sen.
Adaptives Fahrlicht
Scheinwerfer haben getrennte Sys‐
teme für Abblend- und Fernlicht 1 (äu‐
ßere Lampen) und Kurvenlicht 2 (in‐
nere Lampen).
Abblend-/Fernlicht
1. Die Kappe 1 nach links drehen
und abnehmen.

186Fahrzeugwartung
2. Die Lampenfassung durch Dre‐hen nach rechts ausrasten. Lam‐
penfassung aus dem Reflektor
ziehen.
3. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.

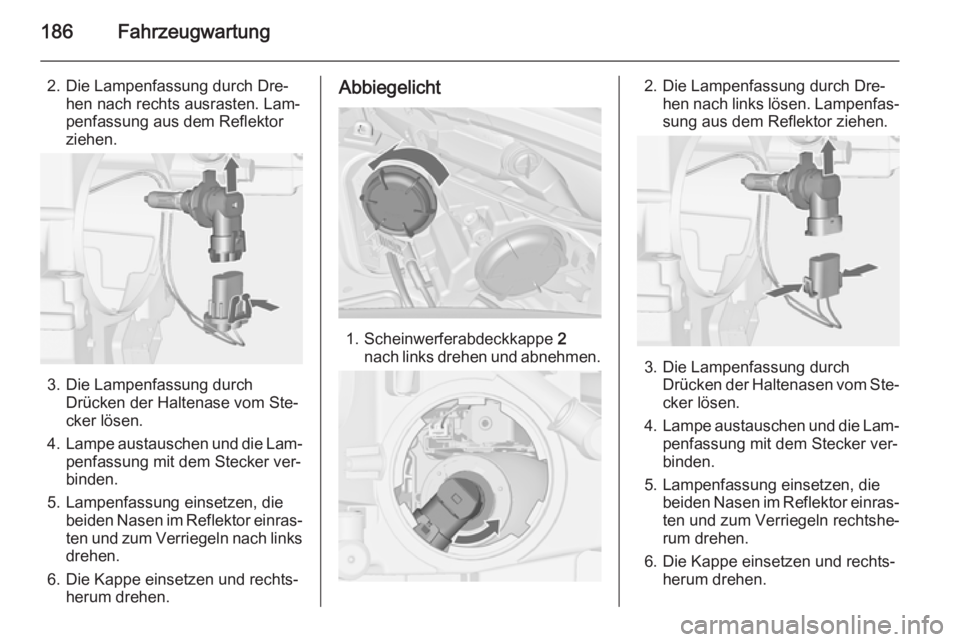

4. Lampe austauschen und die Lam‐
penfassung mit dem Stecker ver‐
binden.
5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einras‐
ten und zum Verriegeln nach links drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.
Abbiegelicht
1. Scheinwerferabdeckkappe 2
nach links drehen und abnehmen.
2. Die Lampenfassung durch Dre‐ hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Die Lampenfassung durch Drücken der Haltenasen vom Ste‐
cker lösen.
4. Lampe austauschen und die Lam‐
penfassung mit dem Stecker ver‐binden.
5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einras‐
ten und zum Verriegeln rechtshe‐
rum drehen.
6. Die Kappe einsetzen und rechts‐ herum drehen.

Fahrzeugwartung187
Standlicht/TagfahrlichtStandlicht und Tagfahrlicht sind als
LEDs ausgeführt. Bei einem Ausfall
die LEDs in einer Werkstatt wechseln
lassen.
Nebelscheinwerfer
Die Lampen sind von der Fahrzeug‐
unterseite her zugänglich.

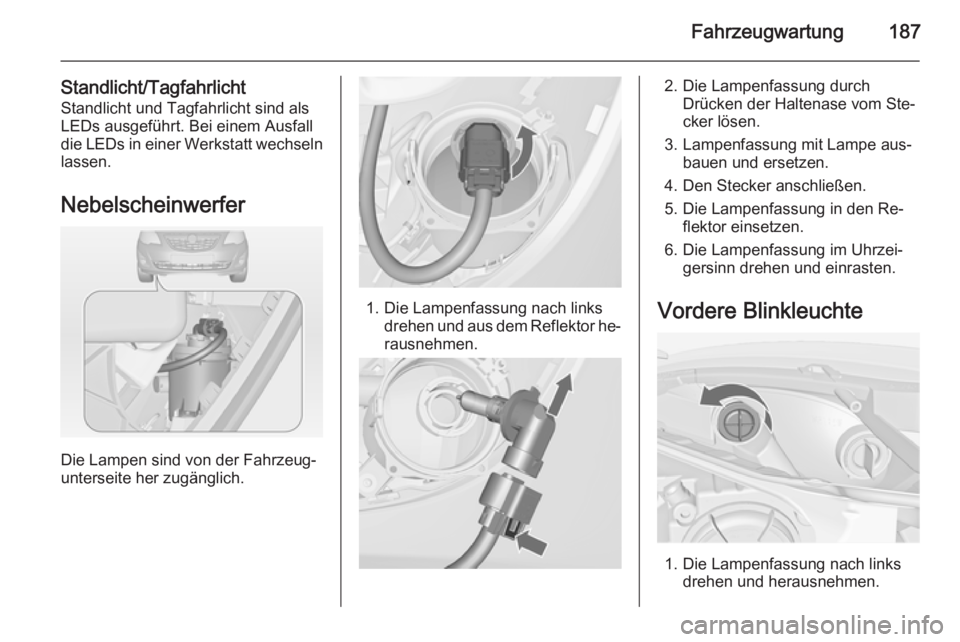

1. Die Lampenfassung nach links drehen und aus dem Reflektor he‐
rausnehmen.
2. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
3. Lampenfassung mit Lampe aus‐ bauen und ersetzen.
4. Den Stecker anschließen.
5. Die Lampenfassung in den Re‐ flektor einsetzen.
6. Die Lampenfassung im Uhrzei‐ gersinn drehen und einrasten.
Vordere Blinkleuchte
1. Die Lampenfassung nach links drehen und herausnehmen.

188Fahrzeugwartung
2.Die Lampe nach links drehen und
aus der Fassung nehmen.
3. Die Glühlampe austauschen.
4. Die Lampenfassung in den Re‐ flektor setzen und rechtsherumdrehen.
Rückleuchten
1. Die Abdeckung lösen und abneh‐ men.
2.Die zwei Kunststoff-Befestigungs‐
muttern von innen mit der Hand
abschrauben.

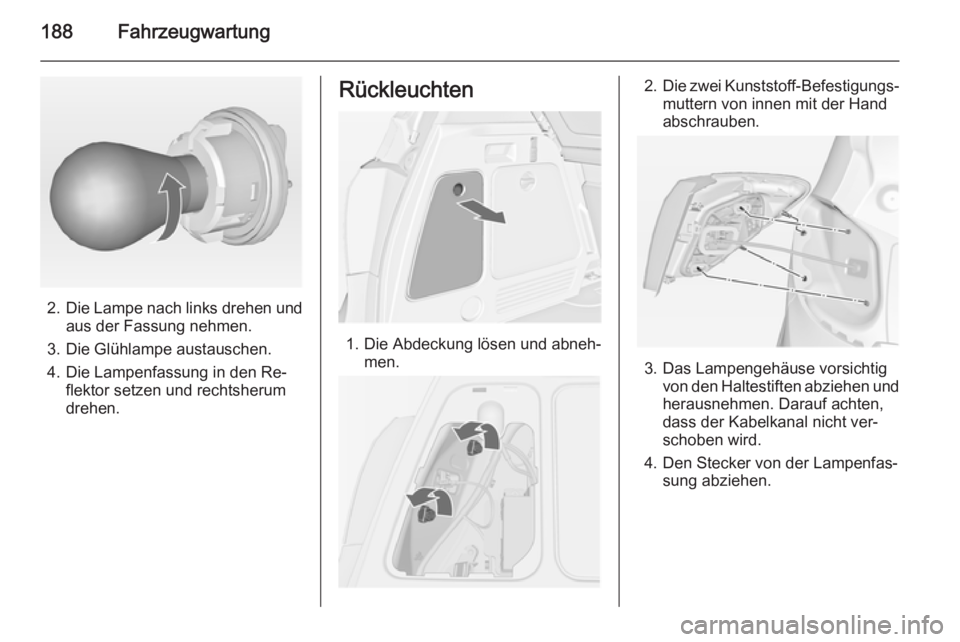

3. Das Lampengehäuse vorsichtig von den Haltestiften abziehen undherausnehmen. Darauf achten,
dass der Kabelkanal nicht ver‐
schoben wird.
4. Den Stecker von der Lampenfas‐ sung abziehen.

Fahrzeugwartung189

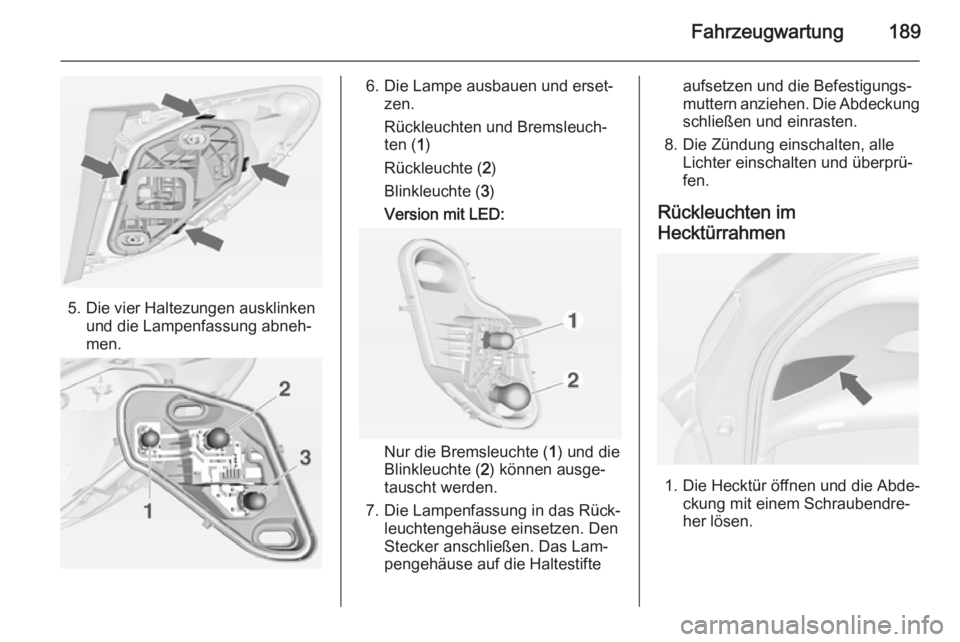

5. Die vier Haltezungen ausklinkenund die Lampenfassung abneh‐
men.
6. Die Lampe ausbauen und erset‐ zen.
Rückleuchten und Bremsleuch‐
ten ( 1)
Rückleuchte ( 2)
Blinkleuchte ( 3)
Version mit LED:
Nur die Bremsleuchte ( 1) und die
Blinkleuchte ( 2) können ausge‐
tauscht werden.
7. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen. Den
Stecker anschließen. Das Lam‐
pengehäuse auf die Haltestifte
aufsetzen und die Befestigungs‐
muttern anziehen. Die Abdeckung schließen und einrasten.
8. Die Zündung einschalten, alle Lichter einschalten und überprü‐
fen.
Rückleuchten im
Hecktürrahmen
1. Die Hecktür öffnen und die Abde‐ ckung mit einem Schraubendre‐
her lösen.

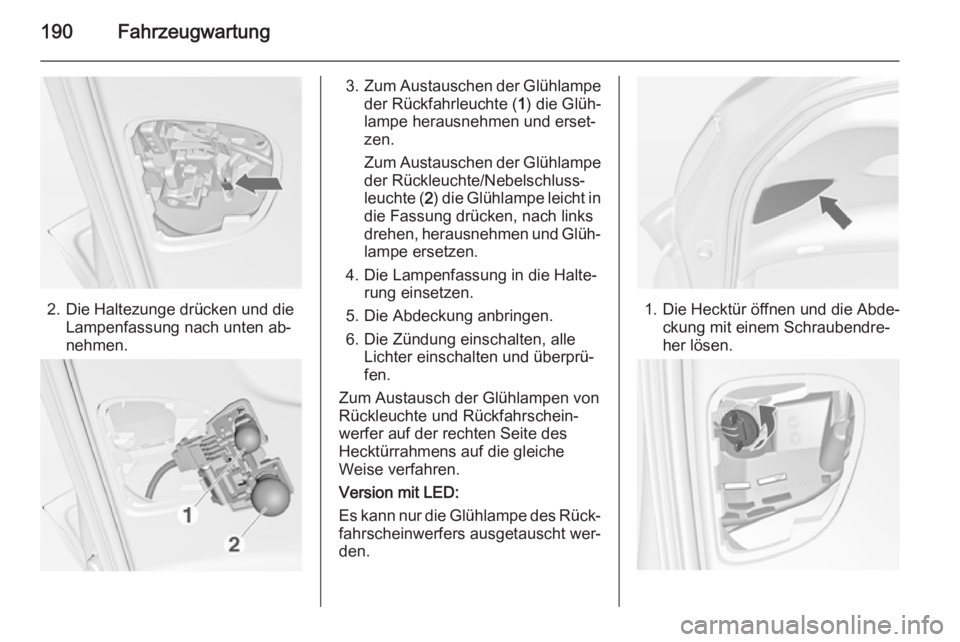

190Fahrzeugwartung
2. Die Haltezunge drücken und dieLampenfassung nach unten ab‐
nehmen.
3. Zum Austauschen der Glühlampe
der Rückfahrleuchte ( 1) die Glüh‐
lampe herausnehmen und erset‐
zen.
Zum Austauschen der Glühlampe der Rückleuchte/Nebelschluss‐
leuchte ( 2) die Glühlampe leicht in
die Fassung drücken, nach links
drehen, herausnehmen und Glüh‐
lampe ersetzen.
4. Die Lampenfassung in die Halte‐ rung einsetzen.
5. Die Abdeckung anbringen.
6. Die Zündung einschalten, alle Lichter einschalten und überprü‐
fen.
Zum Austausch der Glühlampen von Rückleuchte und Rückfahrschein‐
werfer auf der rechten Seite des
Hecktürrahmens auf die gleiche
Weise verfahren.
Version mit LED:
Es kann nur die Glühlampe des Rück‐ fahrscheinwerfers ausgetauscht wer‐
den.
1. Die Hecktür öffnen und die Abde‐ ckung mit einem Schraubendre‐
her lösen.
