Instrumente, Bedienelemente103
Antiblockiersystem 3 152.
Hochschalten
[ leuchtet grün oder wird als Symbol
im Driver Information Centre mit Uple‐
vel-Display angezeigt, wenn aus
Gründen der Kraftstoffersparnis
Hochschalten empfohlen wird.
Variable
Lenkunterstützung
c leuchtet gelb.
Störung der variablen Lenkunterstüt‐ zung. Das kann einen höheren oder
geringeren Kraftaufwand zur Betäti‐
gung der Lenkung nach sich ziehen.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Stopp-Start-Automatik 3 143.
Ultraschall-Einparkhilfe
r leuchtet gelb.
Störung im System
oderStörung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 157.
Elektronische
Stabilitätsregelung aus
n leuchtet gelb.
Das System ist deaktiviert.
Elektronische
Stabilitätsregelung und
Traktionskontrolle
b leuchtet oder blinkt gelb.Leuchten
Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Blinken Das System greift aktiv ein. Die Mo‐torleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Elektronische Stabilitätsregelung
3 155, Traktionskontrolle 3 154.
Traktionskontrolle
ausgeschaltet k leuchtet gelb.
Das System ist deaktiviert.
Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich
nur bei tiefen Außentemperaturen
ein.

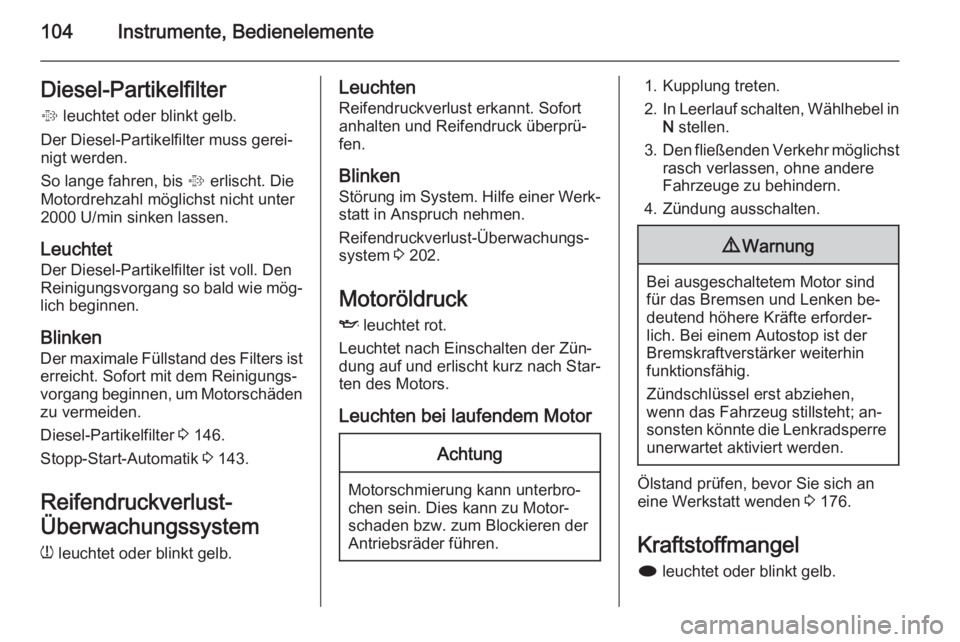

104Instrumente, BedienelementeDiesel-Partikelfilter% leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐
nigt werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.
Leuchtet Der Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie mög‐
lich beginnen.
Blinken Der maximale Füllstand des Filters ist
erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden zu vermeiden.
Diesel-Partikelfilter 3 146.
Stopp-Start-Automatik 3 143.
Reifendruckverlust-
Überwachungssystem
w leuchtet oder blinkt gelb.Leuchten
Reifendruckverlust erkannt. Sofort
anhalten und Reifendruck überprü‐
fen.
Blinken
Störung im System. Hilfe einer Werk‐ statt in Anspruch nehmen.
Reifendruckverlust-Überwachungs‐
system 3 202.
Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel in
N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich. Bei einem Autostop ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht; an‐
sonsten könnte die Lenkradsperre
unerwartet aktiviert werden.
Ölstand prüfen, bevor Sie sich an
eine Werkstatt wenden 3 176.
Kraftstoffmangel i leuchtet oder blinkt gelb.

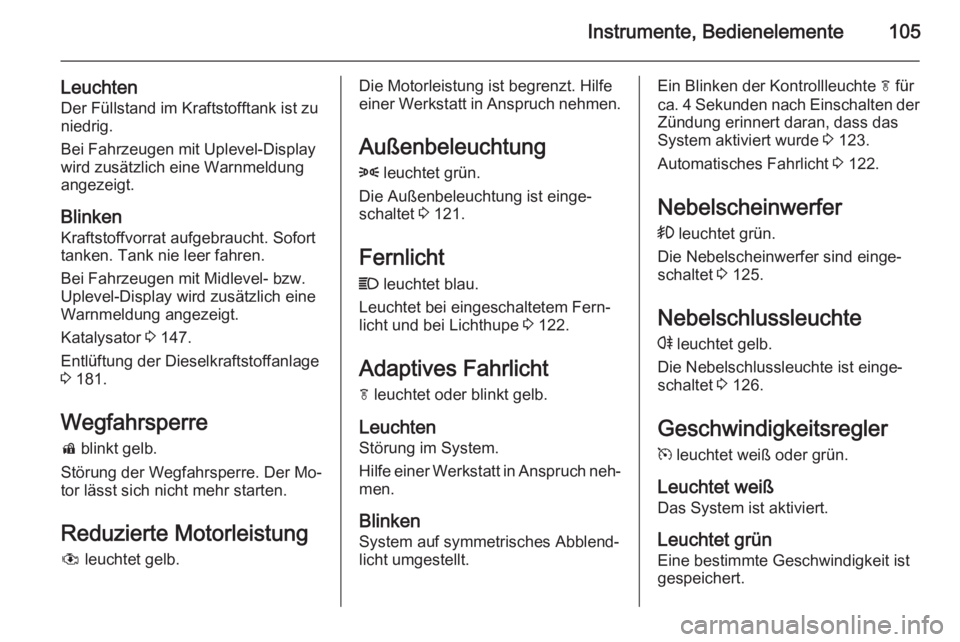

Instrumente, Bedienelemente105
LeuchtenDer Füllstand im Kraftstofftank ist zu
niedrig.
Bei Fahrzeugen mit Uplevel-Display
wird zusätzlich eine Warnmeldung
angezeigt.
Blinken
Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Bei Fahrzeugen mit Midlevel- bzw.
Uplevel-Display wird zusätzlich eine
Warnmeldung angezeigt.
Katalysator 3 147.
Entlüftung der Dieselkraftstoffanlage
3 181.
Wegfahrsperre
d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor lässt sich nicht mehr starten.
Reduzierte Motorleistung # leuchtet gelb.Die Motorleistung ist begrenzt. Hilfe
einer Werkstatt in Anspruch nehmen.
Außenbeleuchtung 8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 121.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Lichthupe 3 122.
Adaptives Fahrlicht
f leuchtet oder blinkt gelb.
Leuchten Störung im System.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken
System auf symmetrisches Abblend‐
licht umgestellt.Ein Blinken der Kontrollleuchte f für
ca. 4 Sekunden nach Einschalten der Zündung erinnert daran, dass dasSystem aktiviert wurde 3 123.
Automatisches Fahrlicht 3 122.
Nebelscheinwerfer
> leuchtet grün.
Die Nebelscheinwerfer sind einge‐
schaltet 3 125.
Nebelschlussleuchte
r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 126.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.
Leuchtet grün Eine bestimmte Geschwindigkeit ist
gespeichert.

106Instrumente, Bedienelemente
Geschwindigkeitsregler 3 156.
Tür offen
h leuchtet rot.
Eine Tür oder die Hecktür ist offen.
Automatische Betätigung
der Zentralverriegelung
^ leuchtet orange.
Störung des automatischen Verriege‐
lungssystems.
Die hinteren Türen sind möglicher‐
weise nicht gegen Öffnen gesichert.9 Warnung
Sofort anhalten! Vor dem Fortset‐
zen der Fahrt die im Abschnitt
„Störung der automatischen Zen‐
tralverriegelung“ aufgeführten An‐ weisungen befolgen 3 25.
Eine Werkstatt aufsuchen.
Info-Displays
Driver Information Center
Das Driver Information Center (DIC)
befindet sich im Instrument zwischen
dem Tachometer und dem Drehzahl‐
messer. Es steht als Midlevel-oder
Uplevel-Display zur Verfügung.
Die folgenden Hauptmenüs können je nach Fahrzeugkonfiguration gewählt
werden.
■ Fahrzeug Informationsmenü
■ Bordcomputer Informationsmenü
Einige der angezeigten Funktionen
sind beim Fahren und im Stand un‐
terschiedlich und einige Funktionen
sind nur beim Fahren aktiv.
Fahrzeugpersonalisierung 3 116,
Gespeicherte Einstellungen 3 22.

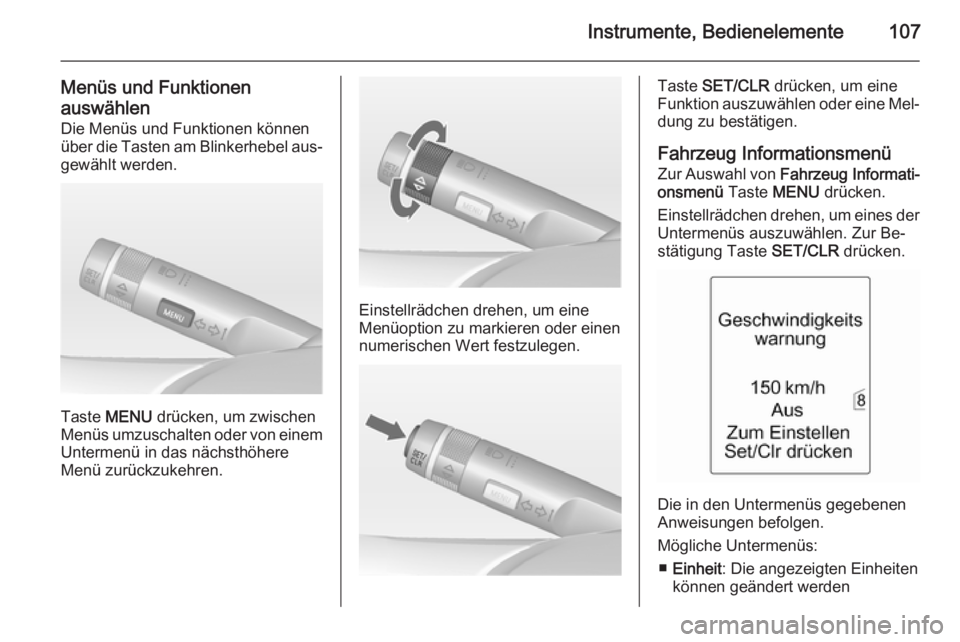

Instrumente, Bedienelemente107
Menüs und Funktionen
auswählen Die Menüs und Funktionen können
über die Tasten am Blinkerhebel aus‐
gewählt werden.
Taste MENU
drücken, um zwischen
Menüs umzuschalten oder von einem
Untermenü in das nächsthöhere
Menü zurückzukehren.
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.
Taste SET/CLR drücken, um eine
Funktion auszuwählen oder eine Mel‐ dung zu bestätigen.
Fahrzeug Informationsmenü
Zur Auswahl von Fahrzeug Informati‐
onsmenü Taste MENU drücken.
Einstellrädchen drehen, um eines der Untermenüs auszuwählen. Zur Be‐
stätigung Taste SET/CLR drücken.
Die in den Untermenüs gegebenen
Anweisungen befolgen.
Mögliche Untermenüs:
■ Einheit : Die angezeigten Einheiten
können geändert werden

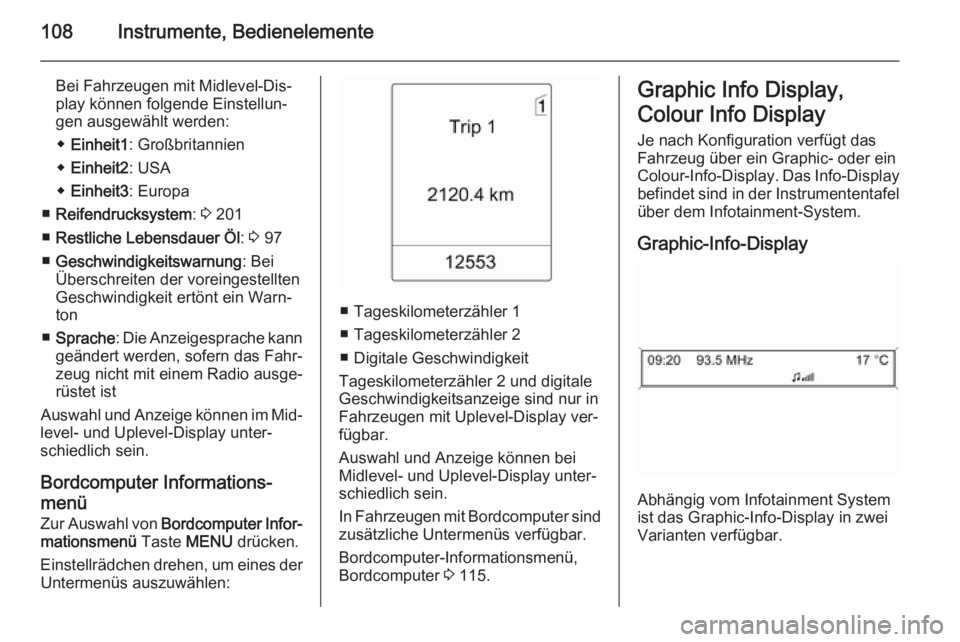

108Instrumente, Bedienelemente
Bei Fahrzeugen mit Midlevel-Dis‐
play können folgende Einstellun‐
gen ausgewählt werden:
◆ Einheit1 : Großbritannien
◆ Einheit2 : USA
◆ Einheit3 : Europa
■ Reifendrucksystem : 3 201
■ Restliche Lebensdauer Öl : 3 97
■ Geschwindigkeitswarnung : Bei
Überschreiten der voreingestellten
Geschwindigkeit ertönt ein Warn‐
ton
■ Sprache : Die Anzeigesprache kann
geändert werden, sofern das Fahr‐
zeug nicht mit einem Radio ausge‐
rüstet ist
Auswahl und Anzeige können im Mid‐
level- und Uplevel-Display unter‐
schiedlich sein.
Bordcomputer Informations‐
menü
Zur Auswahl von Bordcomputer Infor‐
mationsmenü Taste MENU drücken.
Einstellrädchen drehen, um eines der Untermenüs auszuwählen:
■ Tageskilometerzähler 1
■ Tageskilometerzähler 2
■ Digitale Geschwindigkeit
Tageskilometerzähler 2 und digitale
Geschwindigkeitsanzeige sind nur in
Fahrzeugen mit Uplevel-Display ver‐
fügbar.
Auswahl und Anzeige können bei
Midlevel- und Uplevel-Display unter‐
schiedlich sein.
In Fahrzeugen mit Bordcomputer sind
zusätzliche Untermenüs verfügbar.
Bordcomputer-Informationsmenü, Bordcomputer 3 115.
Graphic Info Display,
Colour Info Display
Je nach Konfiguration verfügt das
Fahrzeug über ein Graphic- oder ein
Colour-Info-Display . Das Info-Display
befindet sind in der Instrumententafel
über dem Infotainment-System.
Graphic-Info-Display
Abhängig vom Infotainment System
ist das Graphic-Info-Display in zwei
Varianten verfügbar.

Instrumente, Bedienelemente109
Das Graphic-Info-Display zeigt an:■ Uhrzeit 3 92
■ Außentemperatur 3 91
■ Datum 3 92
■ Infotainment System, siehe ent‐ sprechende Beschreibung in der
Betriebsanleitung des Infotainment
Systems
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 116
Colour-Info-Display
Das Color-Info-Display zeigt in Farbe
an:
■ Uhrzeit 3 92
■ Außentemperatur 3 91
■ Datum 3 92
■ Infotainment System, siehe ent‐ sprechende Beschreibung in der
Betriebsanleitung des Infotainment
Systems
■ Navigation, siehe entsprechende Beschreibung in der Betriebsanlei‐
tung des Infotainment Systems
■ Systemeinstellungen
■ Fahrzeugmeldungen 3 111
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 116
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen Auf Menüs und Einstellungen wird
über das Display zugegriffen.

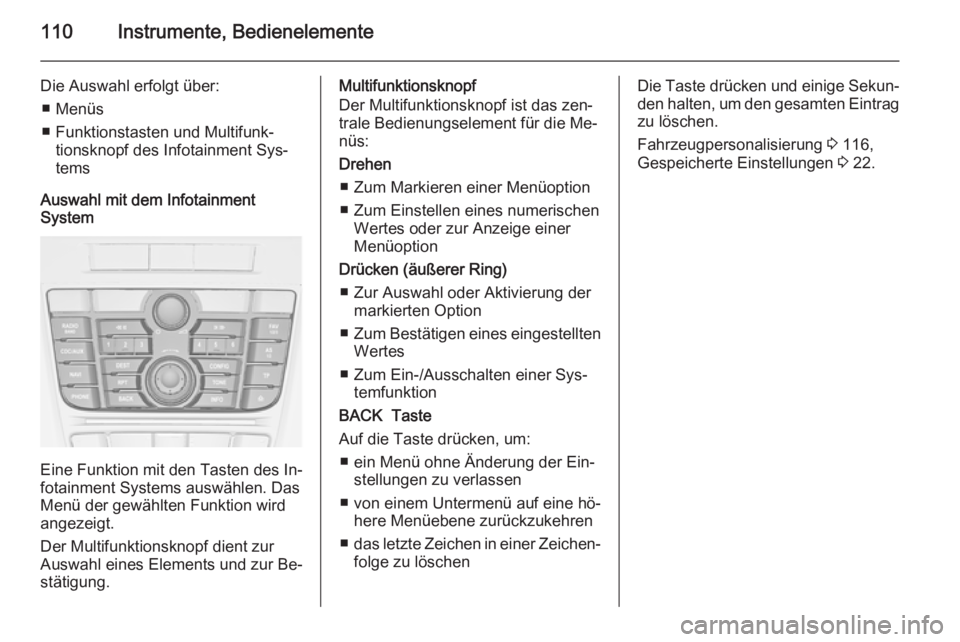

110Instrumente, Bedienelemente
Die Auswahl erfolgt über:■ Menüs
■ Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐
tems
Auswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des In‐
fotainment Systems auswählen. Das Menü der gewählten Funktion wird
angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur Be‐
stätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienungselement für die Me‐
nüs:
Drehen ■ Zum Markieren einer Menüoption
■ Zum Einstellen eines numerischen Wertes oder zur Anzeige einer
Menüoption
Drücken (äußerer Ring) ■ Zur Auswahl oder Aktivierung der markierten Option
■ Zum Bestätigen eines eingestellten
Wertes
■ Zum Ein-/Ausschalten einer Sys‐ temfunktion
BACK Taste
Auf die Taste drücken, um: ■ ein Menü ohne Änderung der Ein‐ stellungen zu verlassen
■ von einem Untermenü auf eine hö‐ here Menüebene zurückzukehren
■ das letzte Zeichen in einer Zeichen‐
folge zu löschenDie Taste drücken und einige Sekun‐
den halten, um den gesamten Eintrag zu löschen.
Fahrzeugpersonalisierung 3 116,
Gespeicherte Einstellungen 3 22.
