Verzorging van de auto263
Nr.Stroomkring1Displays2Rijverlichting, carrosserieregel‐
module3Rijverlichting, carrosserieregel‐
module4Infotainmentsysteem5Infotainmentsysteem, instru‐
ment6Elektrische aansluitingen,
aansteker7StekkerdoosNr.Stroomkring8Dimlicht links, carrosserieregel‐
module9Dimlicht rechts, carrosseriere‐
gelmodule, airbagmodule10Portiersloten, carrosserieregel‐
module11Aanjager12–13–14Diagnosestekker15Airbag16Stekkerdoos17Airconditioning18Logistiek19Carrosserieregelmodule20Carrosserieregelmodule21Combi-instrument, diefstala‐
larmsysteem22Contactsensor23Carrosserieregelmodule24CarrosserieregelmoduleNr.Stroomkring25–26Stopcontact bagageruimte
(indien geen zekeringenkast in
bagageruimte) (alleen Sports
tourer)
Zekeringenkast in
bagageruimte
3-deurs hatchback, 5-deurs
hatchback De zekeringenkast zit links in de ba‐
gageruimte achter een deksel.

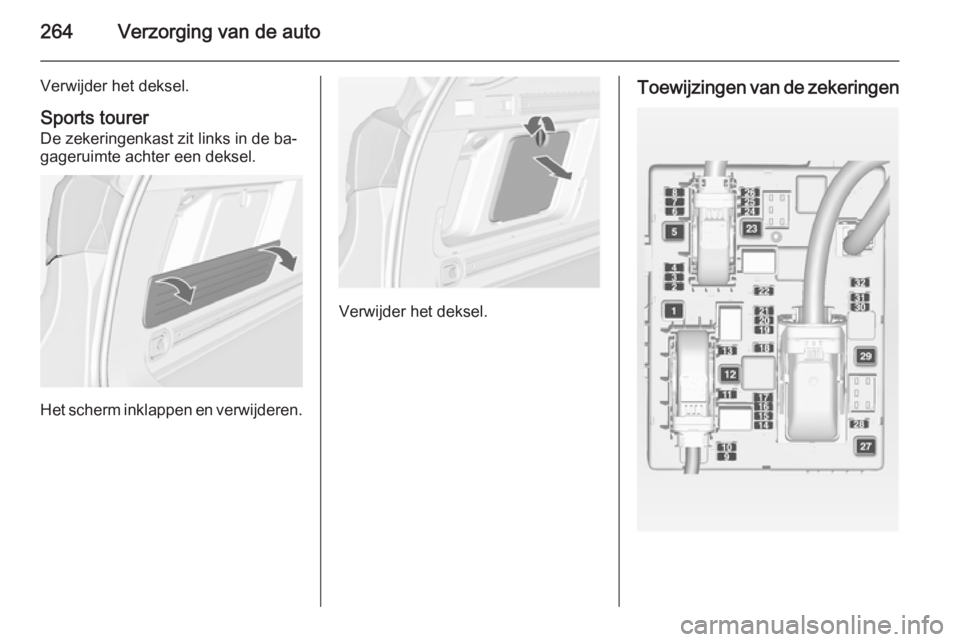

264Verzorging van de auto
Verwijder het deksel.Sports tourer De zekeringenkast zit links in de ba‐
gageruimte achter een deksel.
Het scherm inklappen en verwijderen.
Verwijder het deksel.
Toewijzingen van de zekeringen

Verzorging van de auto265
Nr.Stroomkring1–2Aanhangeraansluiting3Parkeerhulp4–5–6–7Elektrisch verstelbare stoel8–9–10–11Aanhangermodule, aanhanger‐
aansluiting12Aanhangermodule13Aanhangeraansluiting14Achterbank, elektrisch neerklap‐ baar15–16Binnenspiegel, achteruitkijkca‐
mera17StekkerdoosNr.Stroomkring18–19Stuurwielverwarming20Zonnedak21Verwarmde voorstoelen22–23–24–25–26–27–28–29–30–31Versterker, subwoofer32Actief dempingssysteem, Lane
Departure Warning
Bij de montage moet u de afdekplaat
in de rubberen ringen drukken tot ze
volledig vastzit.

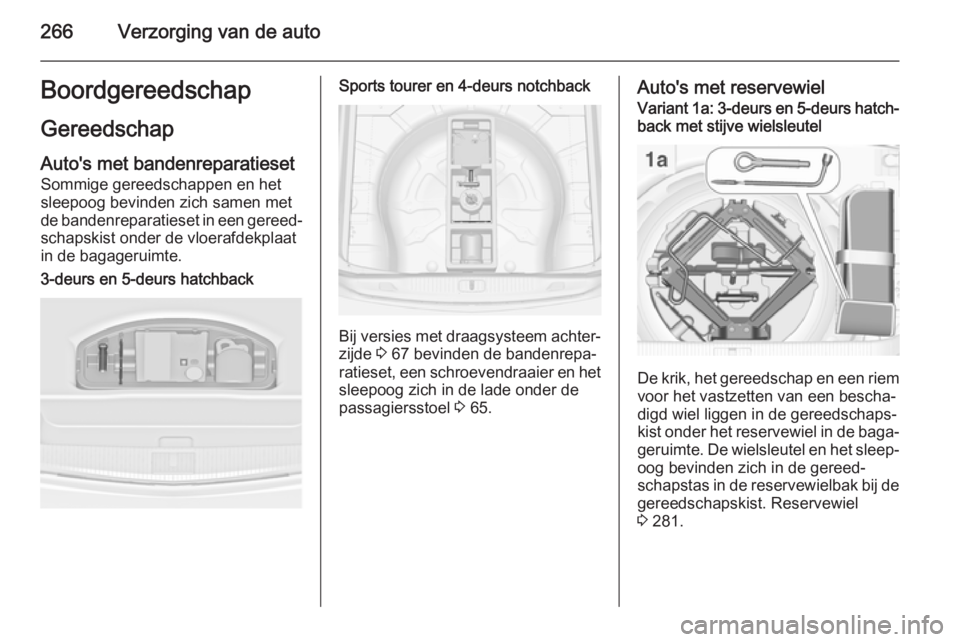

266Verzorging van de autoBoordgereedschapGereedschap
Auto's met bandenreparatieset Sommige gereedschappen en het
sleepoog bevinden zich samen met
de bandenreparatieset in een gereed‐ schapskist onder de vloerafdekplaat
in de bagageruimte.3-deurs en 5-deurs hatchbackSports tourer en 4-deurs notchback
Bij versies met draagsysteem achter‐
zijde 3 67 bevinden de bandenrepa‐
ratieset, een schroevendraaier en het
sleepoog zich in de lade onder de
passagiersstoel 3 65.
Auto's met reservewielVariant 1a: 3-deurs en 5-deurs hatch‐
back met stijve wielsleutel
De krik, het gereedschap en een riemvoor het vastzetten van een bescha‐
digd wiel liggen in de gereedschaps‐
kist onder het reservewiel in de baga‐
geruimte. De wielsleutel en het sleep‐
oog bevinden zich in de gereed‐
schapstas in de reservewielbak bij de gereedschapskist. Reservewiel
3 281.

Verzorging van de auto267
Variant 1b: 3-deurs en 5-deurs hatch‐back met uitklapbare wielsleutel
Zelfde inhoud als variant 1a maar met
een uitklapbare wielsleutel in plaats van de stijve wielsleutel die zich in de
gereedschapstas bevindt.
Variant 2: Sports Tourer
De krik, het gereedschap en het
sleepoog liggen in de gereedschaps‐ kist onder het reservewiel in de baga‐
geruimte. De wielsleutel en een lange bout voor het vastzetten van een be‐
schadigd wiel (alleen modellen met
compact reservewiel) liggen in de ge‐ reedschapstas in de reservewielbak
bij de gereedschapskist. Reservewiel
3 281.
Variant 3: 4-deurs notchback
De krik en het gereedschap liggen in
de gereedschapskist onder het reser‐
vewiel in de bagageruimte. De wiel‐
sleutel, het sleepoog en een lange
bout voor het vastzetten van een be‐
schadigd wiel (alleen modellen met
compact reservewiel) liggen in de ge‐ reedschapstas in de reservewielbak
bij de gereedschapskist. Reservewiel
3 281.

268Verzorging van de autoVelgen en bandenConditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden over scherpe randen kan schade aan
banden en velgen tot gevolg hebben. Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een werkplaats inroepen.
Winterbanden
Winterbanden verhogen de veiligheid
bij temperaturen onder 7 °C en moe‐
ten daarom op alle wielen worden ge‐ monteerd.
De sticker met de maximumsnelheid
in overeenstemming met de geldende wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.
OPC-versie: Banden met de maat
235/45 R18 zijn alleen toegestaan als winterbanden.Aanduidingen op banden
Bijv. 215/60 R 16 95 H215=Bandbreedte in mm60=Hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R=Type koordlagen: RadiaalRF=Type: RunFlat16=Velgdiameter in inches95=Kengetal voor draagvermo‐
gen, 95 komt bijv. overeen
met 690 kgH=Kenletter voor snelheid
Kenletter voor snelheid:
Q=maximaal 160 km/uS=maximaal 180 km/uT=maximaal 190 km/uH=maximaal 210 km/uV=maximaal 240 km/uW=maximaal 270 km/u
Bandenspanning
De bandenspanning minstens om de
14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐
vewiel niet vergeten. Dit geldt ook
voor auto's met een bandenspan‐ ningscontrolesysteem.
Draai het ventieldopje los.
Bandenspanning 3 314 en op het la‐
bel in de portieropening links- of
rechtsvoor.
De voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.

Verzorging van de auto269
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐
spanningswaarde als volgt te werk:
1. Bepaal de carrosserievariant.
2. Bepaal de code van de motor-ID. Motorgegevens 3 301.
3. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 314.
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd, of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk
voor het juist instellen van de ban‐
denspanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
Wanneer u de bandenspanning van
een auto met bandenspanningscon‐
trolesysteem moet verhogen of verla‐
gen, schakel dan de ontsteking uit.
Bandenspanningscontro‐
lesysteem Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de ban‐ denspanning in alle vier de banden.
Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een spanningssensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
U kunt de actuele bandenspannings‐
waarden bekijken in Informatie- menu
voertuig op het Driver Information
Centre.
U selecteert het menu met de knop‐
pen op de richtingaanwijzerhendel.

270Verzorging van de auto
Druk op de knop MENU om
Informatie- menu voertuig X te kie‐
zen.
Draai aan het stelwiel om het ban‐
denspanningscontrolesysteem te se‐ lecteren.
De systeemstatus en bandenspan‐
ningswaarschuwingen herkent u aan een bericht waarbij de desbetreffende
band knippert op het Driver Informa‐
tion Center.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 122.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 314.
Na het op spanning brengen moet u
wellicht een stukje rijden om de ban‐
denspanningswaarden op het DIC bij
te werken. Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 132.
Schakel het contact uit wanneer de
bandenspanning moet worden ver‐
hoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een reservewiel of tijdelijk reserve‐
wiel heeft geen spanningssensor. Het bandenspanningscontrolesysteem
werkt niet op deze wielen. De contro‐
lelamp w brandt. Voor de overige drie
wielen blijft het systeem werken.
Gebruik van in de handel verkrijgbare vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
