2014.5 OPEL ASTRA J Gebruikershandleiding (in Dutch)

Verzorging van de auto255

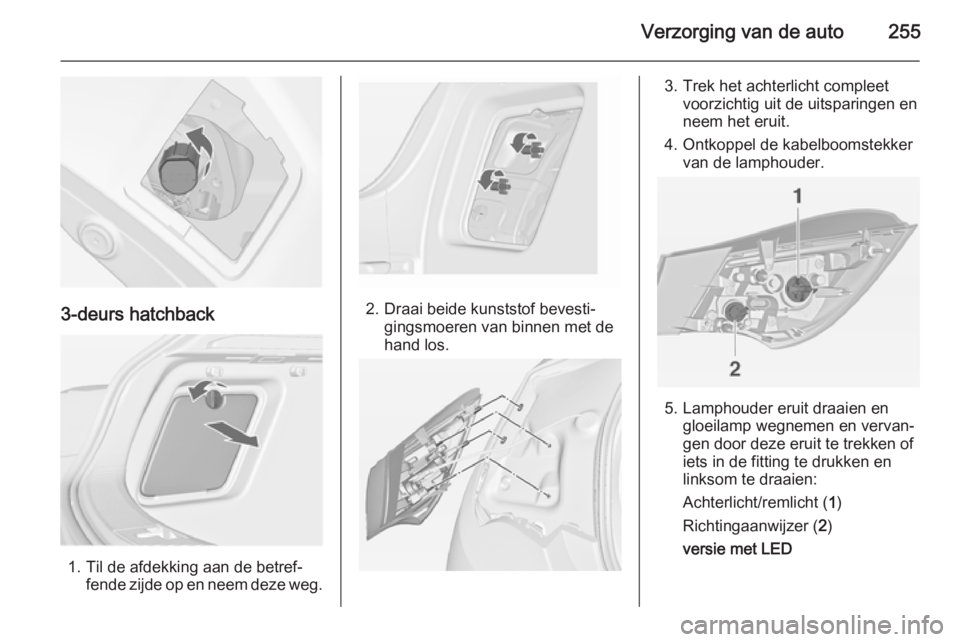

3-deurs hatchback
1. Til de afdekking aan de betref‐fende zijde op en neem deze weg.
2. Draai beide kunststof bevesti‐gingsmoeren van binnen met de
hand los.
3. Trek het achterlicht compleet voorzichtig uit de uitsparingen en
neem het eruit.
4. Ontkoppel de kabelboomstekker van de lamphouder.
5. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht/remlicht ( 1)
Richtingaanwijzer ( 2)
versie met LED

256Verzorging van de auto
Alleen de lamp van de richting‐
aanwijzer ( 2) kan worden vervan‐
gen.
6. Plaats de lamphouder in de ach‐ terlicht-unit en draai hem
rechtsom. Sluit de kabelboom‐
stekker op de lichtmodule aan.
Breng de lichtmodule met de
borgpennen in de uitsparingen
van de carrosserie aan en draai
de bevestigingsmoeren vanuit de
binnenkant van de bagageruimte
vast. Sluit het deksel en klik het
vast.
Lichteenheid in de achterklep1. Open de achterklep en verwijder de afdekkingen aan de betref‐
fende zijde.
2. Draai drie schroeven los.
3. Demonteer de achterlichtmodule van de achterklep.
4. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
( 2 ) (slechts één zijde)
versie met LED
Afhankelijk van de versie kan al‐
leen het mistachterlicht resp. het
achteruitrijlicht ( 2) worden vervan‐
gen.
5. Plaats de lamphouder in de ach‐ terlicht-unit en draai hem
rechtsom. Achterlicht-unit in de
achterklep aanbrengen en de
schroeven vastdraaien. Bevestig alle afdekkingen.

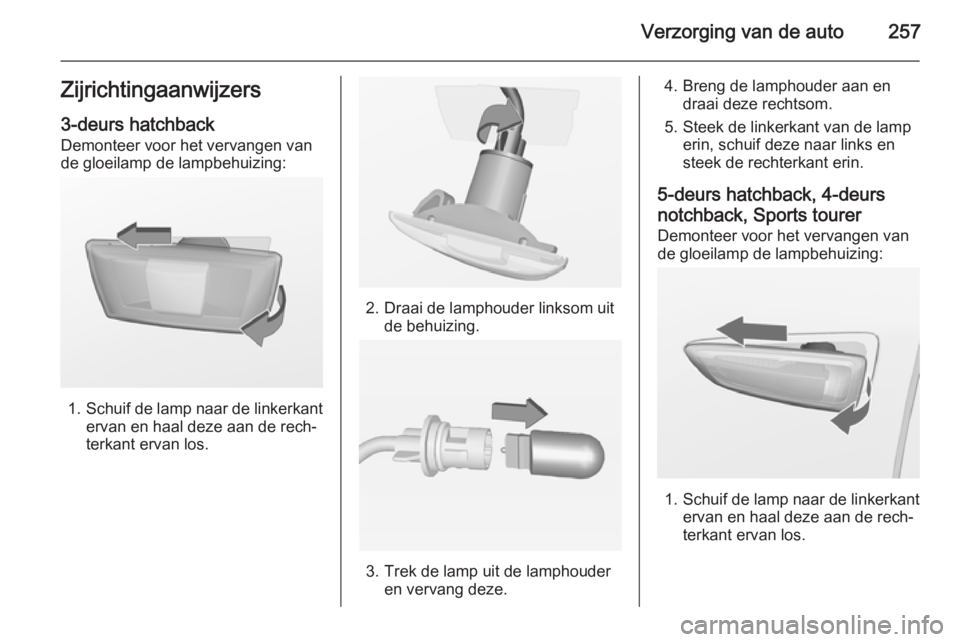

Verzorging van de auto257Zijrichtingaanwijzers3-deurs hatchback
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouder en vervang deze.
4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
5-deurs hatchback, 4-deurs
notchback, Sports tourer
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.

258Verzorging van de auto
2. Draai de lamphouder linksom uitde behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.

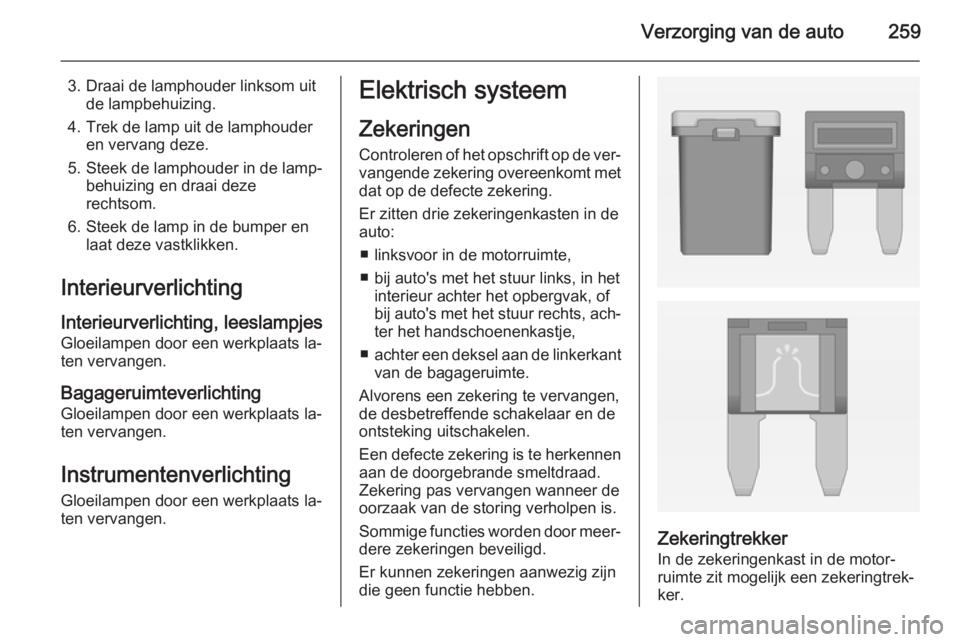

Verzorging van de auto259
3. Draai de lamphouder linksom uitde lampbehuizing.
4. Trek de lamp uit de lamphouder en vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Interieurverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats la‐
ten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.
Instrumentenverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.Elektrisch systeem
Zekeringen
Controleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
■ linksvoor in de motorruimte,
■ bij auto's met het stuur links, in het interieur achter het opbergvak, of
bij auto's met het stuur rechts, ach‐
ter het handschoenenkastje,
■ achter een deksel aan de linkerkant
van de bagageruimte.
Alvorens een zekering te vervangen, de desbetreffende schakelaar en de
ontsteking uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.

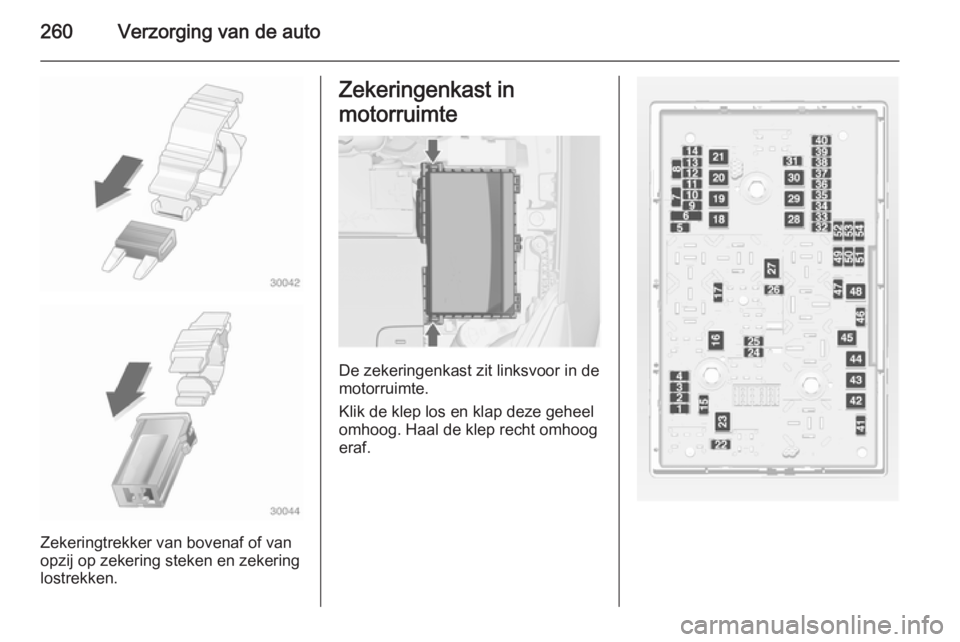

Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.

260Verzorging van de auto
Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.

Verzorging van de auto261
Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting, ontste‐
kingssysteem4Brandstofinspuiting, ontste‐
kingssysteem5–6Spiegelverwarming, diefstala‐
larmsysteem7Aanjagerregeling, motorregel‐
module, transmissieregelmo‐
dule8Lambdasonde, motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL), automati‐
sche verlichting13ABS14Achterruitwisser15MotorregelmoduleNr.Stroomkring16Startmotor17Transmissieregelmodule18Verwarmbare achterruit19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Centrale elektrische eenheid,
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS31Adaptieve cruise control32AirbagNr.Stroomkring33Adaptief rijlicht (AFL), automati‐
sche verlichting34Uitlaatgasrecirculatie35Buitenspiegel, regensensor36Verwarming en ventilatie37Magneetklep koolstofreservoir38Vacuümpomp39Centrale regelmodule40Voorruitsproeier, achterruits‐
proeier41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44Voorruitwissers45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp

262Verzorging van de auto
Nr.Stroomkring50Koplampuitrichting, adaptief
rijlicht (AFL)51Ventilatieklep52Hulpverwarming, dieselmotor53Transmissieregelmodule,
motorregelmodule54Vacuümpomp, combi-instru‐
ment, verwarming, ventilatie,
airconditioning
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het op‐
bergvak in het instrumentenbord.
Open het opbergvak en druk het naar links om het te ontgrendelen. Klap het
opbergvak omlaag en verwijder het.
Bij rechtsgestuurde auto's zit de ze‐
keringenkast achter een deksel in het
handschoenenkastje. Open het
handschoenenkastje, open daarna
de afdekking en klap die omlaag.
