2014.5 OPEL ASTRA J Gebruikershandleiding (in Dutch)

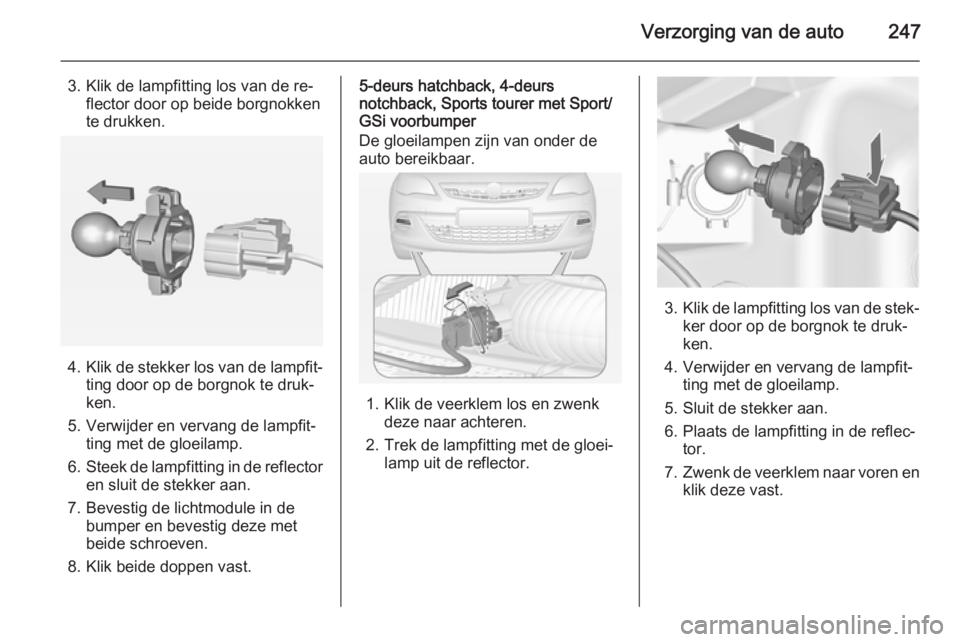

Verzorging van de auto247
3. Klik de lampfitting los van de re‐flector door op beide borgnokken
te drukken.
4. Klik de stekker los van de lampfit‐
ting door op de borgnok te druk‐ken.
5. Verwijder en vervang de lampfit‐ ting met de gloeilamp.
6. Steek de lampfitting in de reflector
en sluit de stekker aan.
7. Bevestig de lichtmodule in de bumper en bevestig deze met
beide schroeven.
8. Klik beide doppen vast.
5-deurs hatchback, 4-deurs
notchback, Sports tourer met Sport/
GSi voorbumper
De gloeilampen zijn van onder de
auto bereikbaar.
1. Klik de veerklem los en zwenk deze naar achteren.
2. Trek de lampfitting met de gloei‐ lamp uit de reflector.
3.Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
4. Verwijder en vervang de lampfit‐ ting met de gloeilamp.
5. Sluit de stekker aan.
6. Plaats de lampfitting in de reflec‐ tor.
7. Zwenk de veerklem naar voren en
klik deze vast.

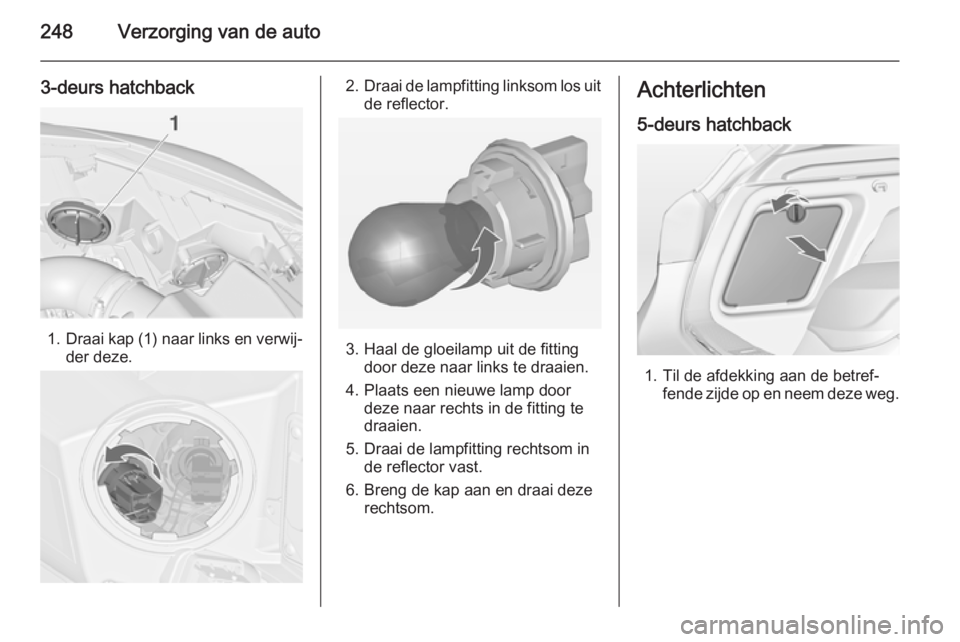

248Verzorging van de auto
3-deurs hatchback
1.Draai kap (1) naar links en verwij‐
der deze.
2. Draai de lampfitting linksom los uit
de reflector.
3. Haal de gloeilamp uit de fitting door deze naar links te draaien.
4. Plaats een nieuwe lamp door deze naar rechts in de fitting te
draaien.
5. Draai de lampfitting rechtsom in de reflector vast.
6. Breng de kap aan en draai deze rechtsom.
Achterlichten
5-deurs hatchback
1. Til de afdekking aan de betref‐ fende zijde op en neem deze weg.

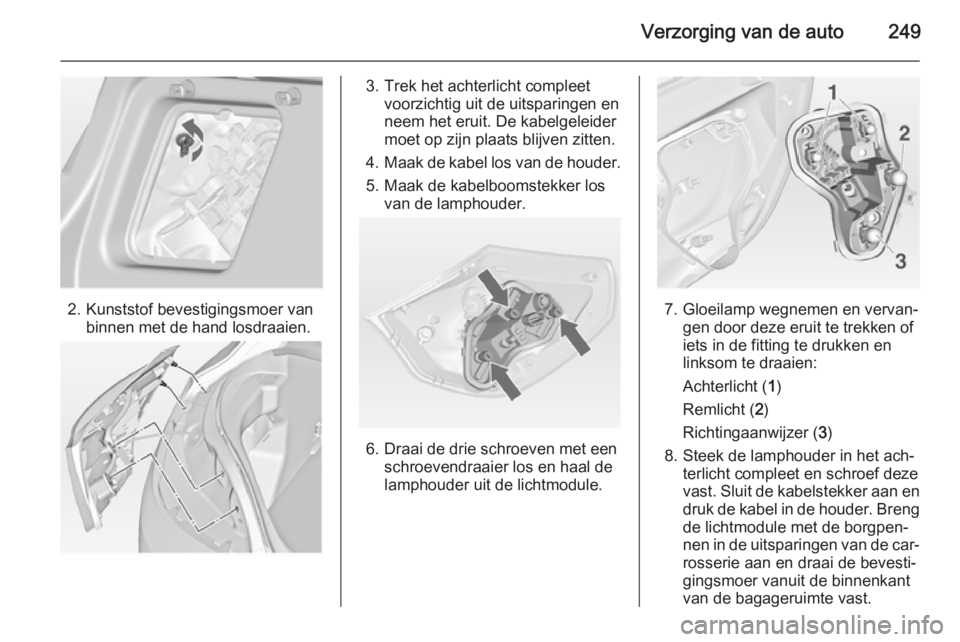

Verzorging van de auto249
2. Kunststof bevestigingsmoer vanbinnen met de hand losdraaien.
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit. De kabelgeleider
moet op zijn plaats blijven zitten.
4. Maak de kabel los van de houder.
5. Maak de kabelboomstekker los van de lamphouder.
6. Draai de drie schroeven met een schroevendraaier los en haal de
lamphouder uit de lichtmodule.
7. Gloeilamp wegnemen en vervan‐ gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Remlicht ( 2)
Richtingaanwijzer ( 3)
8. Steek de lamphouder in het ach‐ terlicht compleet en schroef deze
vast. Sluit de kabelstekker aan en
druk de kabel in de houder. Breng de lichtmodule met de borgpen‐
nen in de uitsparingen van de car‐ rosserie aan en draai de bevesti‐
gingsmoer vanuit de binnenkant
van de bagageruimte vast.

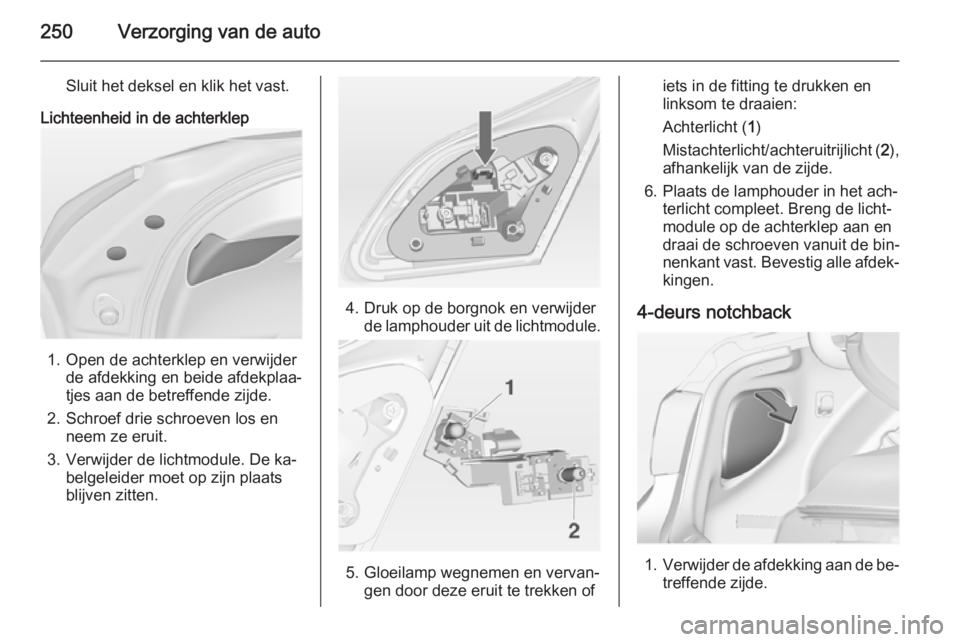

250Verzorging van de auto
Sluit het deksel en klik het vast.
Lichteenheid in de achterklep
1. Open de achterklep en verwijder de afdekking en beide afdekplaa‐
tjes aan de betreffende zijde.
2. Schroef drie schroeven los en neem ze eruit.
3. Verwijder de lichtmodule. De ka‐ belgeleider moet op zijn plaats
blijven zitten.
4. Druk op de borgnok en verwijder de lamphouder uit de lichtmodule.
5. Gloeilamp wegnemen en vervan‐ gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
6. Plaats de lamphouder in het ach‐ terlicht compleet. Breng de licht‐
module op de achterklep aan en
draai de schroeven vanuit de bin‐
nenkant vast. Bevestig alle afdek‐
kingen.
4-deurs notchback
1. Verwijder de afdekking aan de be‐
treffende zijde.

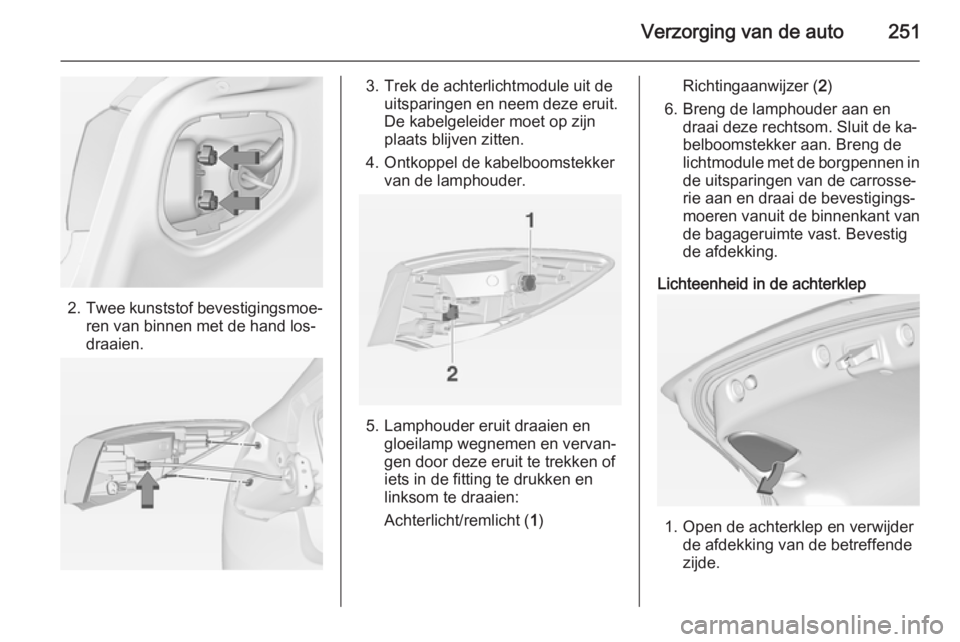

Verzorging van de auto251
2.Twee kunststof bevestigingsmoe‐
ren van binnen met de hand los‐
draaien.
3. Trek de achterlichtmodule uit de uitsparingen en neem deze eruit.
De kabelgeleider moet op zijn
plaats blijven zitten.
4. Ontkoppel de kabelboomstekker van de lamphouder.
5. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht/remlicht ( 1)
Richtingaanwijzer ( 2)
6. Breng de lamphouder aan en draai deze rechtsom. Sluit de ka‐
belboomstekker aan. Breng de
lichtmodule met de borgpennen in
de uitsparingen van de carrosse‐
rie aan en draai de bevestigings‐
moeren vanuit de binnenkant van
de bagageruimte vast. Bevestig
de afdekking.
Lichteenheid in de achterklep
1. Open de achterklep en verwijder de afdekking van de betreffende
zijde.

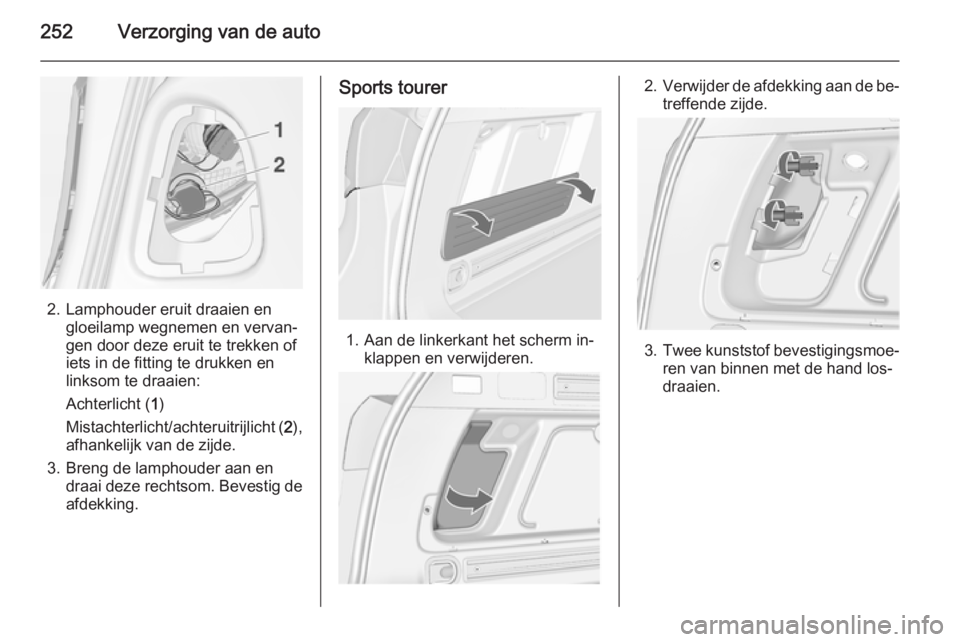

252Verzorging van de auto
2. Lamphouder eruit draaien engloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
3. Breng de lamphouder aan en draai deze rechtsom. Bevestig de
afdekking.
Sports tourer
1. Aan de linkerkant het scherm in‐ klappen en verwijderen.
2.Verwijder de afdekking aan de be‐
treffende zijde.
3. Twee kunststof bevestigingsmoe‐
ren van binnen met de hand los‐
draaien.

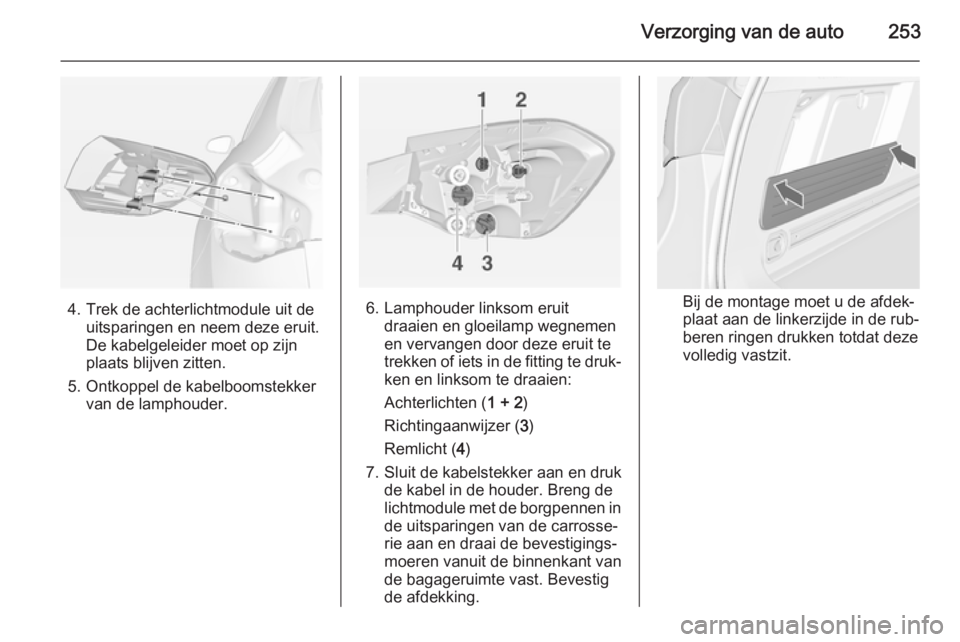

Verzorging van de auto253
4. Trek de achterlichtmodule uit deuitsparingen en neem deze eruit.
De kabelgeleider moet op zijn
plaats blijven zitten.
5. Ontkoppel de kabelboomstekker van de lamphouder.6. Lamphouder linksom eruitdraaien en gloeilamp wegnemen
en vervangen door deze eruit te
trekken of iets in de fitting te druk‐
ken en linksom te draaien:
Achterlichten ( 1 + 2)
Richtingaanwijzer ( 3)
Remlicht ( 4)
7. Sluit de kabelstekker aan en druk de kabel in de houder. Breng de
lichtmodule met de borgpennen in
de uitsparingen van de carrosse‐
rie aan en draai de bevestigings‐
moeren vanuit de binnenkant van
de bagageruimte vast. Bevestig
de afdekking.Bij de montage moet u de afdek‐
plaat aan de linkerzijde in de rub‐
beren ringen drukken totdat deze
volledig vastzit.

254Verzorging van de auto
Lichteenheid in de achterklep
1. Open de achterklep en verwijderde afdekplaten aan de betref‐
fende zijde.
2. Schroef de schroeven los en neem ze eruit.
3. Demonteer het achterlicht com‐ pleet en ontkoppel de kabelboom‐
stekker van de lamphouder.
4. Lamphouder linksom eruit draaien en gloeilamp wegnemen
en vervangen door deze eruit te
trekken of iets in de fitting te druk‐
ken en linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
5. Breng het licht compleet in de achterklep aan en draai de
schroeven vanuit de binnenkant
vast. Bevestig alle afdekkingen.Mistachterlicht resp. achteruitrijlicht
( 2 ) kunnen afhankelijk van de zijde
worden vervangen door een afdek‐
king in de achterklep zonder het licht compleet te demonteren: neem de af‐
dekking weg, draai de lamphouder er‐ uit en vervang de gloeilamp door
deze linksom eruit te draaien.
