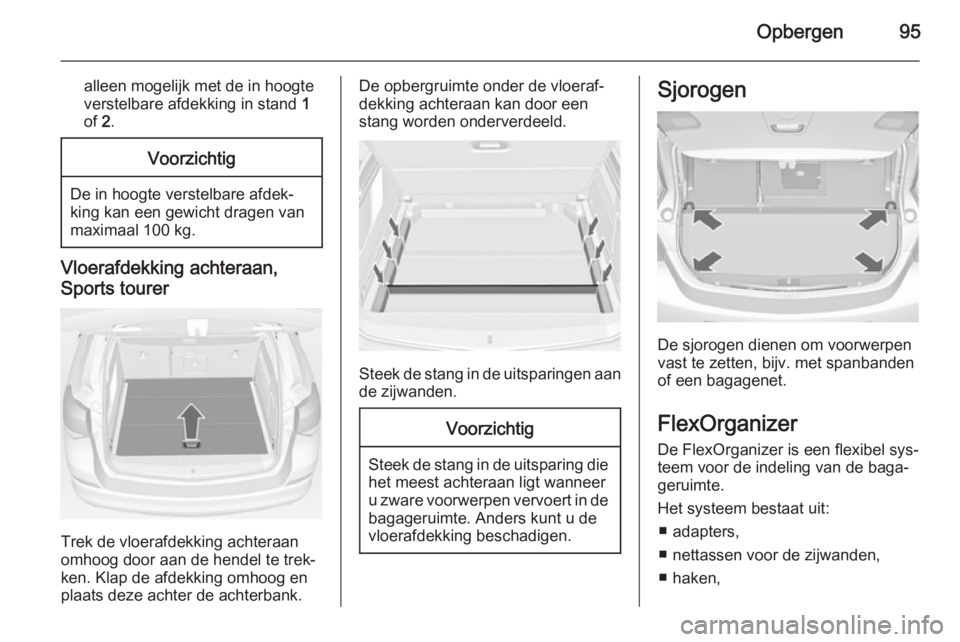

Opbergen95
alleen mogelijk met de in hoogte
verstelbare afdekking in stand 1
of 2.Voorzichtig
De in hoogte verstelbare afdek‐
king kan een gewicht dragen van
maximaal 100 kg.
Vloerafdekking achteraan,
Sports tourer
Trek de vloerafdekking achteraan
omhoog door aan de hendel te trek‐
ken. Klap de afdekking omhoog en
plaats deze achter de achterbank.
De opbergruimte onder de vloeraf‐
dekking achteraan kan door een
stang worden onderverdeeld.
Steek de stang in de uitsparingen aan
de zijwanden.
Voorzichtig
Steek de stang in de uitsparing die het meest achteraan ligt wanneer
u zware voorwerpen vervoert in de bagageruimte. Anders kunt u de
vloerafdekking beschadigen.
Sjorogen
De sjorogen dienen om voorwerpen
vast te zetten, bijv. met spanbanden
of een bagagenet.
FlexOrganizer De FlexOrganizer is een flexibel sys‐teem voor de indeling van de baga‐
geruimte.
Het systeem bestaat uit: ■ adapters,
■ nettassen voor de zijwanden,
■ haken,

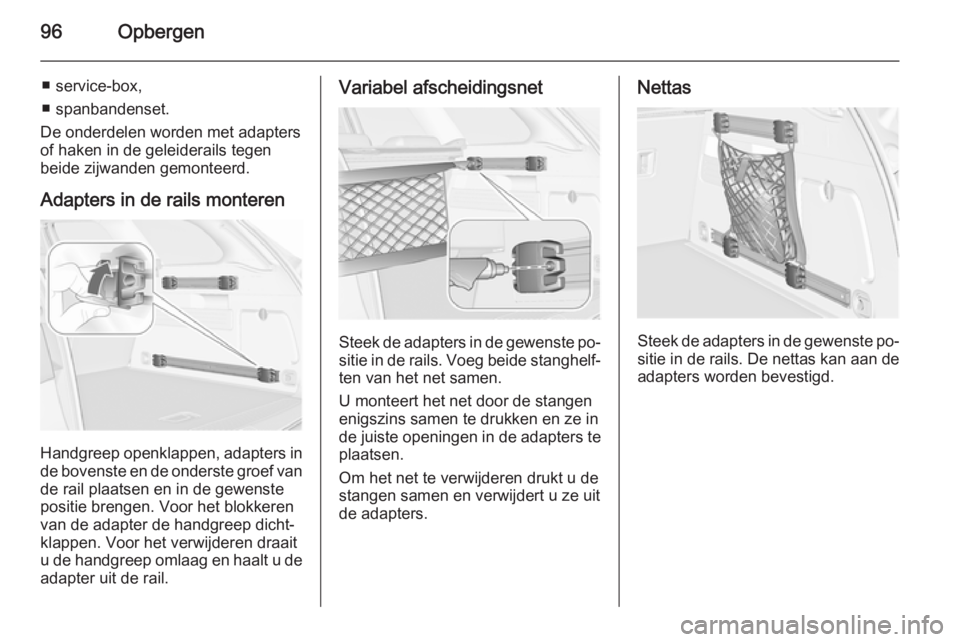

96Opbergen
■ service-box,
■ spanbandenset.
De onderdelen worden met adapters
of haken in de geleiderails tegen
beide zijwanden gemonteerd.
Adapters in de rails monteren
Handgreep openklappen, adapters in
de bovenste en de onderste groef van de rail plaatsen en in de gewenste
positie brengen. Voor het blokkeren
van de adapter de handgreep dicht‐
klappen. Voor het verwijderen draait
u de handgreep omlaag en haalt u de
adapter uit de rail.
Variabel afscheidingsnet
Steek de adapters in de gewenste po‐ sitie in de rails. Voeg beide stanghelf‐
ten van het net samen.
U monteert het net door de stangen
enigszins samen te drukken en ze in
de juiste openingen in de adapters te
plaatsen.
Om het net te verwijderen drukt u de
stangen samen en verwijdert u ze uit
de adapters.
Nettas
Steek de adapters in de gewenste po‐ sitie in de rails. De nettas kan aan de
adapters worden bevestigd.

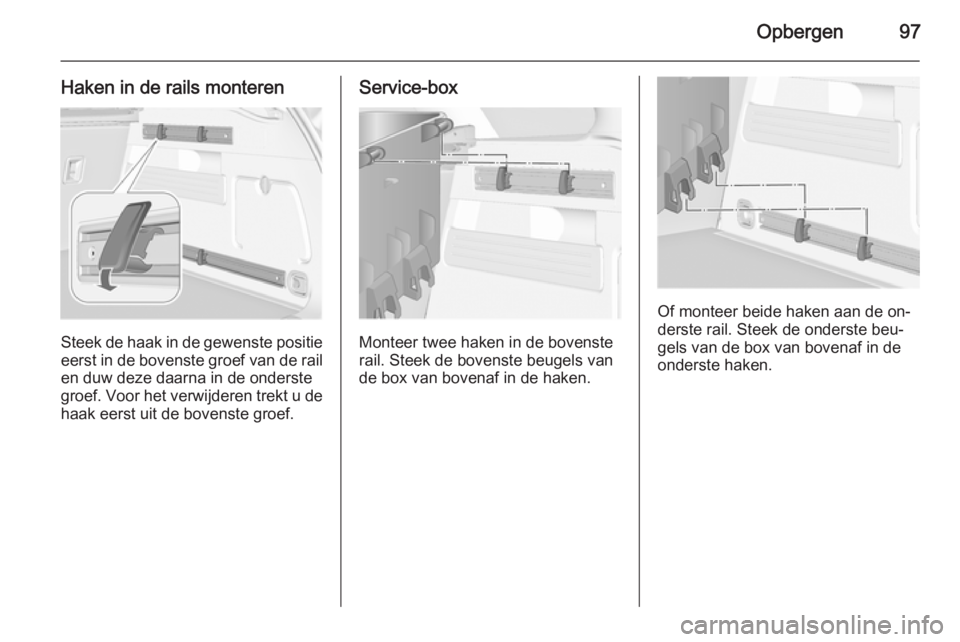

Opbergen97
Haken in de rails monteren
Steek de haak in de gewenste positieeerst in de bovenste groef van de rail en duw deze daarna in de onderste
groef. Voor het verwijderen trekt u de
haak eerst uit de bovenste groef.
Service-box
Monteer twee haken in de bovenste
rail. Steek de bovenste beugels van de box van bovenaf in de haken.
Of monteer beide haken aan de on‐
derste rail. Steek de onderste beu‐
gels van de box van bovenaf in de
onderste haken.

98Opbergen
Spanbandenset
Steek de adapters van de spanban‐
denset in een rail. De spanband mag niet gedraaid zitten.
De spanbandenset wordt geopend
met twee sluitingen.
U kunt de riem aantrekken.
Veiligheidsnet Het veiligheidsnet is beschikbaar bij
de Sports Tourer en kan worden ge‐
monteerd achter de achterbank of,
als de rugleuningen van de achter‐
bank zijn ingeklapt en de zitkussens
omhoogstaan, achter de voorstoelen.
Het is niet toegestaan om personen
achter het veiligheidsnet te vervoe‐ ren.
Monteren
Achter de achterbank
Bevestig de onderste haak met de
opening naar achteren gericht aan de
ring rechts en links op de vloer. Pas
de bandlengte van het veiligheidsnet
aan door de bovenste haak aan de
ringen van de band te bevestigen.
Houd de band gespannen terwijl u de montage van de stang vervolgt.
Achter de voorstoelen
Bevestig de band aan de ringen on‐
der het zitkussen achteraan.
Klap de rugleuningen in.
Om een vlak laadoppervlak te krijgen,
moet u het zitkussen eerst inklappen
voordat u het veiligheidsnet vast‐
maakt. Duw de voorstoelen zo nodig
naar voren om de spanning te verla‐
gen.

Opbergen99
Stang monteren
Er zitten twee montage-openingen in
het dakframe: ophangen en insteken
van de netstang aan de ene kant en
indrukken van de stang en ophangen en insteken aan de andere kant.
Achterklep 3 86.
Verwijderen
Haak de stangen van het veiligheids‐ net los van de beugels in het dak‐
frame. Maak de banden los uit de rin‐
gen. Rol het net op en maak het vast
met een band.
Het verwijderde veiligheidsnet kan
worden opgeborgen onder de vloe‐
rafdekking achteraan 3 93.
Gevarendriehoek
3-deurs hatchback, 5-deurs hatchback
Berg de gevarendriehoek op in de
ruimte achter de spanband aan de
rechterkant van de bagageruimte.
Sports tourer
Plooi de banden naar onder. Berg de
gevarendriehoek op in de ruimte ach‐ ter de spanbanden aan de binnen‐
kant van de achterklep.

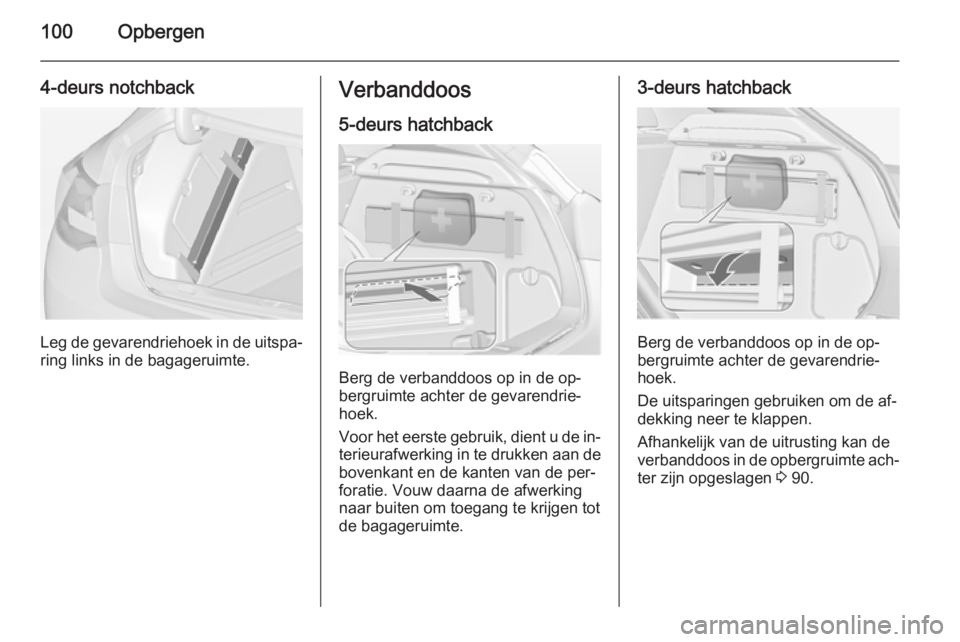

100Opbergen
4-deurs notchback
Leg de gevarendriehoek in de uitspa‐ring links in de bagageruimte.
Verbanddoos
5-deurs hatchback
Berg de verbanddoos op in de op‐
bergruimte achter de gevarendrie‐
hoek.
Voor het eerste gebruik, dient u de in‐ terieurafwerking in te drukken aan de
bovenkant en de kanten van de per‐
foratie. Vouw daarna de afwerking
naar buiten om toegang te krijgen tot
de bagageruimte.
3-deurs hatchback
Berg de verbanddoos op in de op‐
bergruimte achter de gevarendrie‐
hoek.
De uitsparingen gebruiken om de af‐
dekking neer te klappen.
Afhankelijk van de uitrusting kan de
verbanddoos in de opbergruimte ach‐ ter zijn opgeslagen 3 90.

Opbergen101

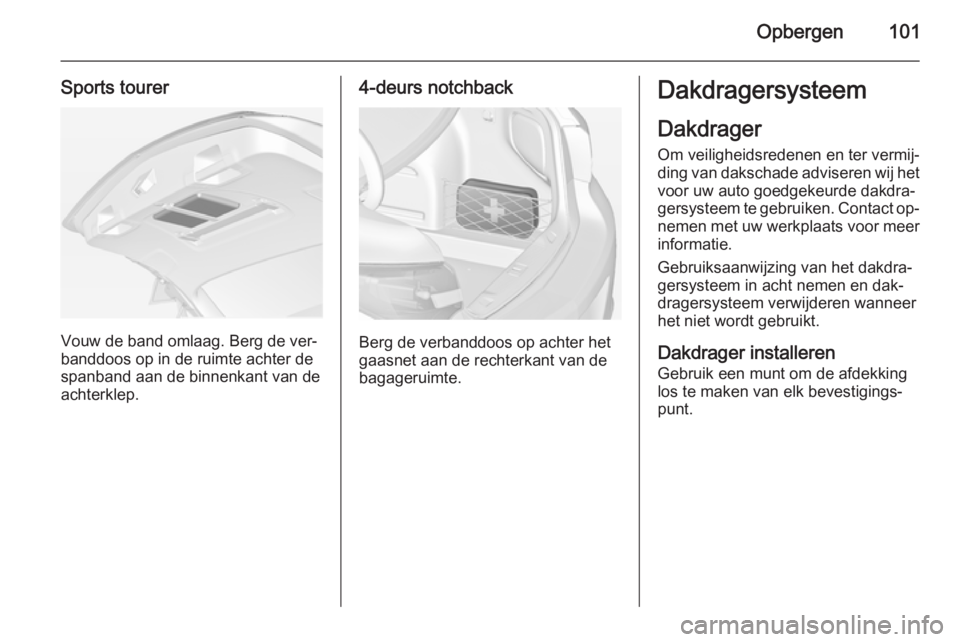

Sports tourer
Vouw de band omlaag. Berg de ver‐
banddoos op in de ruimte achter de
spanband aan de binnenkant van de
achterklep.
4-deurs notchback
Berg de verbanddoos op achter het
gaasnet aan de rechterkant van de
bagageruimte.
Dakdragersysteem
Dakdrager Om veiligheidsredenen en ter vermij‐
ding van dakschade adviseren wij het
voor uw auto goedgekeurde dakdra‐
gersysteem te gebruiken. Contact op‐ nemen met uw werkplaats voor meer
informatie.
Gebruiksaanwijzing van het dakdra‐
gersysteem in acht nemen en dak‐
dragersysteem verwijderen wanneer
het niet wordt gebruikt.
Dakdrager installeren Gebruik een munt om de afdekking
los te maken van elk bevestigings‐
punt.

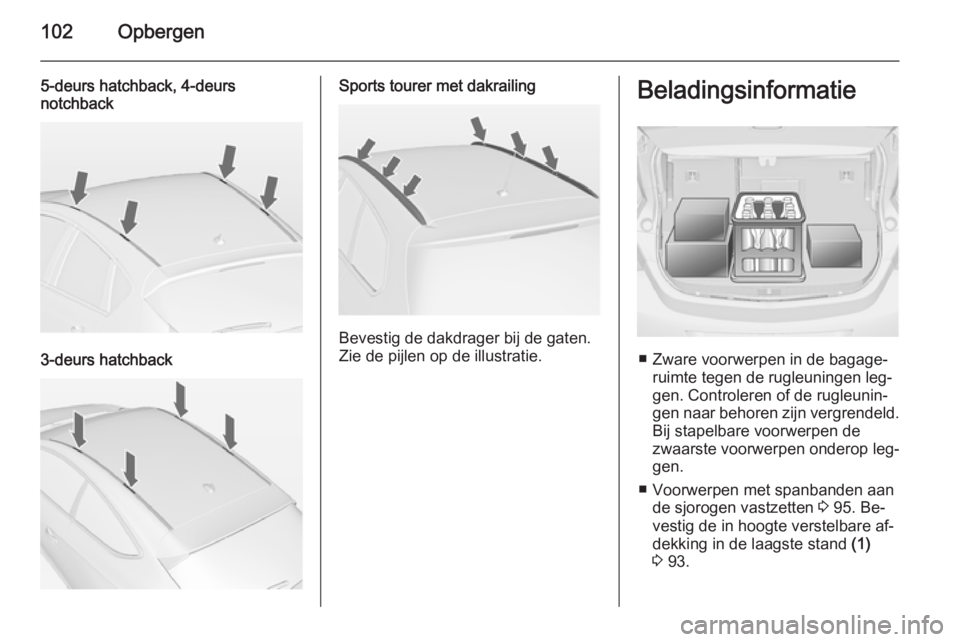

102Opbergen
5-deurs hatchback, 4-deurs
notchback
3-deurs hatchback
Sports tourer met dakrailing
Bevestig de dakdrager bij de gaten.
Zie de pijlen op de illustratie.
Beladingsinformatie
■ Zware voorwerpen in de bagage‐ ruimte tegen de rugleuningen leg‐
gen. Controleren of de rugleunin‐
gen naar behoren zijn vergrendeld. Bij stapelbare voorwerpen de
zwaarste voorwerpen onderop leg‐
gen.
■ Voorwerpen met spanbanden aan de sjorogen vastzetten 3 95. Be‐
vestig de in hoogte verstelbare af‐
dekking in de laagste stand (1)
3 93.
