Уход за автомобилем303
1. Достаньте комплект для ре‐монта шин из ящика.
2. Извлеките компрессор.
3. Извлеките соединительный электрический провод и воз‐
душный шланг из отделений
для их хранения под компрес‐
сором.
4. Накрутите воздушный шланг компрессора на штуцер бал‐
лона с герметиком.
5. Закрепите баллон с герметиком
на держателе компрессора.
Установите компрессор рядом с
шиной таким образом, чтобы
баллон с герметиком распола‐
гался вертикально.
6. Отверните колпачок вентиля поврежденной шины.
7. Наверните свободный конец шланга на вентиль шины.
8. Выключатель компрессора не‐ обходимо установить в положе‐
ние J.
9. Вставьте вилку питания комп‐ рессора в розетку для питания
дополнительного оборудова‐
ния или в прикуриватель.
Во избежание разряда аккуму‐ ляторной батареи, мы рекомен‐ дуем запустить двигатель.

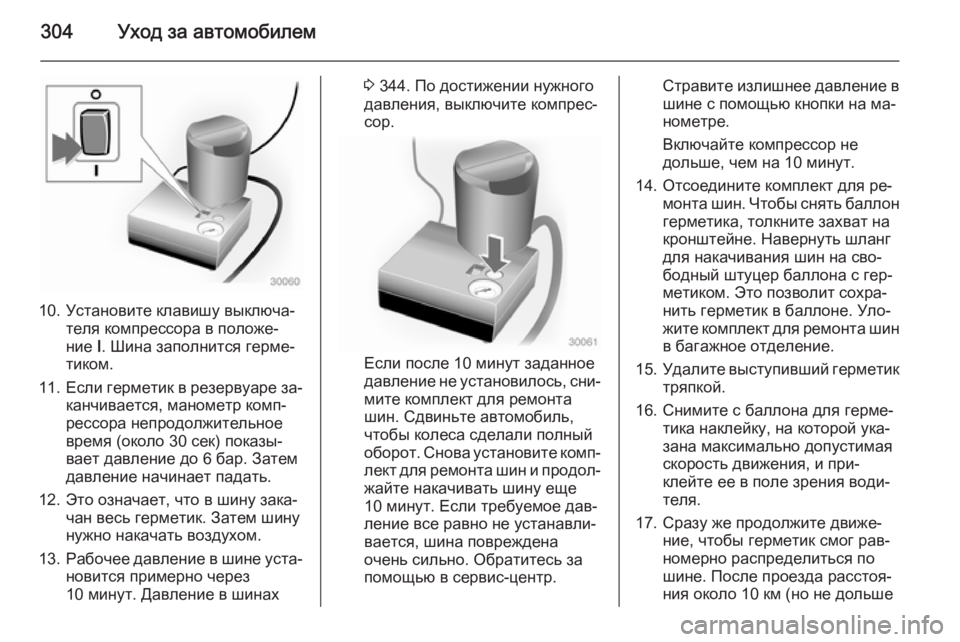

304Уход за автомобилем
10. Установите клавишу выключа‐теля компрессора в положе‐
ние I. Шина заполнится герме‐
тиком.
11. Если герметик в резервуаре за‐
канчивается, манометр комп‐
рессора непродолжительное
время (около 30 сек) показы‐
вает давление до 6 бар. Затем
давление начинает падать.
12. Это означает, что в шину зака‐ чан весь герметик. Затем шину
нужно накачать воздухом.
13. Рабочее давление в шине уста‐
новится примерно через
10 минут. Давление в шинах
3 344. По достижении нужного
давления, выключите компрес‐ сор.
Если после 10 минут заданное
давление не установилось, сни‐
мите комплект для ремонта
шин. Сдвиньте автомобиль,
чтобы колеса сделали полный
оборот. Снова установите комп‐ лект для ремонта шин и продол‐
жайте накачивать шину еще
10 минут. Если требуемое дав‐
ление все равно не устанавли‐
вается, шина повреждена очень сильно. Обратитесь за
помощью в сервис-центр.
Стравите излишнее давление в
шине с помощью кнопки на ма‐
нометре.
Включайте компрессор не
дольше, чем на 10 минут.
14. Отсоедините комплект для ре‐ монта шин. Чтобы снять баллонгерметика, толкните захват на
кронштейне. Навернуть шланг
для накачивания шин на сво‐
бодный штуцер баллона с гер‐
метиком. Это позволит сохра‐ нить герметик в баллоне. Уло‐
жите комплект для ремонта шин в багажное отделение.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой ука‐
зана максимально допустимая
скорость движения, и при‐
клейте ее в поле зрения води‐
теля.
17. Сразу же продолжите движе‐ ние, чтобы герметик смог рав‐
номерно распределиться по
шине. После проезда расстоя‐
ния около 10 км (но не дольше

Уход за автомобилем305
10 минут), остановиться и про‐
верить давление воздуха в ши‐
нах. Для этого наверните воз‐
душный шланг компрессора не‐
посредственно на вентиль
шины и компрессор.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока дав‐
ление не перестанет падать.
Если давление упадет ниже
1,3 бар, автомобиль эксплуати‐
ровать нельзя. Обратитесь за
помощью в сервис-центр.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые качества шины, поэтому такую
шину следует заменить.
Если появляется посторонний
шум, или компрессор сильно на‐
гревается, его следует выключить
не менее, чем на 30 минут.
Встроенный предохранительный
клапан открывается при давлении 7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный бал‐
лон. Утилизируйте баллон в соот‐
ветствии с требованиямии зако‐
нодательства.Компрессором и герметиком
можно пользоваться при темпера‐
туре не ниже примерно -30 °C.
Прилагаемые переходники можно применить для накачивания мя‐
чей, надувных матрацев, надув‐ ных лодок и т.п. Они хранятся в
нижней части компрессора.
Чтобы извлечь переходник, сле‐
дует навернуть на него воздуш‐
ный шланг компрессора и потя‐ нуть.
Смена колеса На некоторых автомобиля вместо
запасного колеса 3 302 предусмот‐
рен комплект для ремонта шин.
Выполните следующие подготови‐
тельные работы и соблюдайте сле‐
дующие указания:
■ Установите автомобиль на ров‐ ной, прочной и нескользкой по‐
верхности. Передние колеса
должны быть направлены прямо вперед.

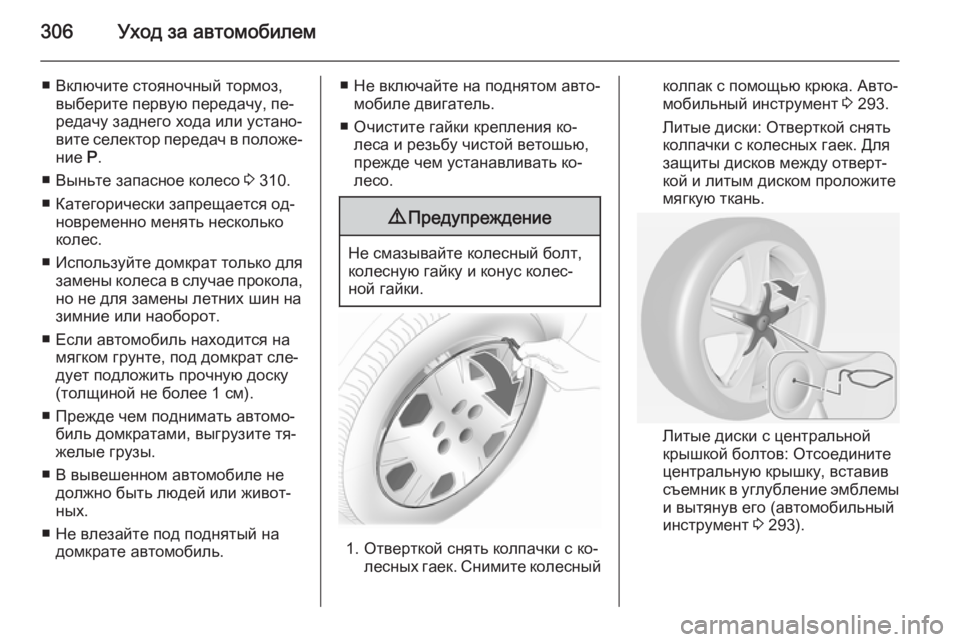

306Уход за автомобилем
■ Включите стояночный тормоз,выберите первую передачу, пе‐редачу заднего хода или устано‐
вите селектор передач в положе‐
ние Р.
■ Выньте запасное колесо 3 310.
■ Категорически запрещается од‐ новременно менять несколько
колес.
■ Используйте домкрат только для замены колеса в случае прокола,но не для замены летних шин на
зимние или наоборот.
■ Если автомобиль находится на мягком грунте, под домкрат сле‐
дует подложить прочную доску (толщиной не более 1 см).
■ Прежде чем поднимать автомо‐ биль домкратами, выгрузите тя‐
желые грузы.
■ В вывешенном автомобиле не должно быть людей или живот‐
ных.
■ Не влезайте под поднятый на домкрате автомобиль.■ Не включайте на поднятом авто‐мобиле двигатель.
■ Очистите гайки крепления ко‐ леса и резьбу чистой ветошью,
прежде чем устанавливать ко‐
лесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Отверткой снять колпачки с ко‐ лесных гаек. Снимите колесный
колпак с помощью крюка. Авто‐
мобильный инструмент 3 293.
Литые диски: Отверткой снять
колпачки с колесных гаек. Для
защиты дисков между отверт‐
кой и литым диском проложите
мягкую ткань.
Литые диски с центральной
крышкой болтов: Отсоедините центральную крышку, вставив
съемник в углубление эмблемы
и вытянув его (автомобильный
инструмент 3 293).

Уход за автомобилем307
2. В комплектацию входят до‐мкраты и ключи для гаек кре‐
пления колеса двух типов в за‐
висимости от модификации и
комплекта инструментов 3 293.
Вариант 1a с жестким колесным
ключом:
Установить колесный ключ так,
чтобы он был надежно надет на
гайку, слегка отвернуть каждую колесную гайку на пол-оборота.
Варианты 1b, 2 и 3 со складным
колесным ключом:
Разложите колесный ключ и ус‐
тановите его, убедившись, что
он стоит надежно, затем ос‐
лабьте каждую колесную гайку
на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-се‐
кретки. Для скручивания этих
гаек необходимо сначала вста‐
вить в ключ специальную го‐
ловку. Эта головка хранится в
вещевом отделении.3. Убедиться, что домкрат надле‐ жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.

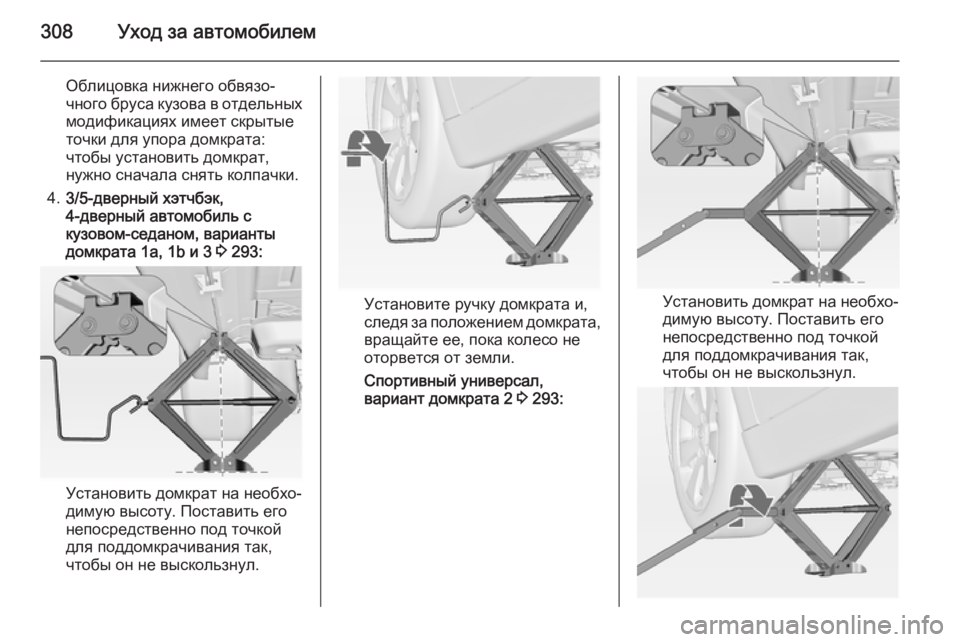

308Уход за автомобилем
Облицовка нижнего обвязо‐
чного бруса кузова в отдельных
модификациях имеет скрытые
точки для упора домкрата:
чтобы установить домкрат,
нужно сначала снять колпачки.
4. 3/5-дверный хэтчбэк,
4-дверный автомобиль с
кузовом-седаном, варианты
домкрата 1a, 1b и 3 3 293:
Установить домкрат на необхо‐
димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите ручку домкрата и,
следя за положением домкрата,
вращайте ее, пока колесо не
оторвется от земли.
Спортивный универсал,
вариант домкрата 2 3 293:Установить домкрат на необхо‐
димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.

Уход за автомобилем309
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
5. Отвернуть колесные гайки.
6. Замените колесо. Запасное ко‐ лесо 3 310.
7. Завернуть колесные гайки. 8. Опустив автомобиль, уберите домкрат.
9. Установить колесный ключ так, чтобы он был надежно надет на
гайку, и затянуть гайки по пере‐ крестной схеме. Болты следует
затягивать моментом 140 Нм.
10. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Надеть колпачки на колесные
гайки.
Установите центральную
крышку на колеса с литыми ди‐
сками.11. Установите колпачки точек кре‐
пления домкрата на место в мо‐ дификациях с облицовкой ниж‐
него обвязочного бруса кузова.
12. Уберите замененное колесо 3 310, водительский инстру‐
мент 3 293 и головку для бол‐
тов-секреток 3 68 на свои ме‐
ста.
13. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐ тяжки колесных гаек.
Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.Место для установки
подъемной платформы
Задний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.

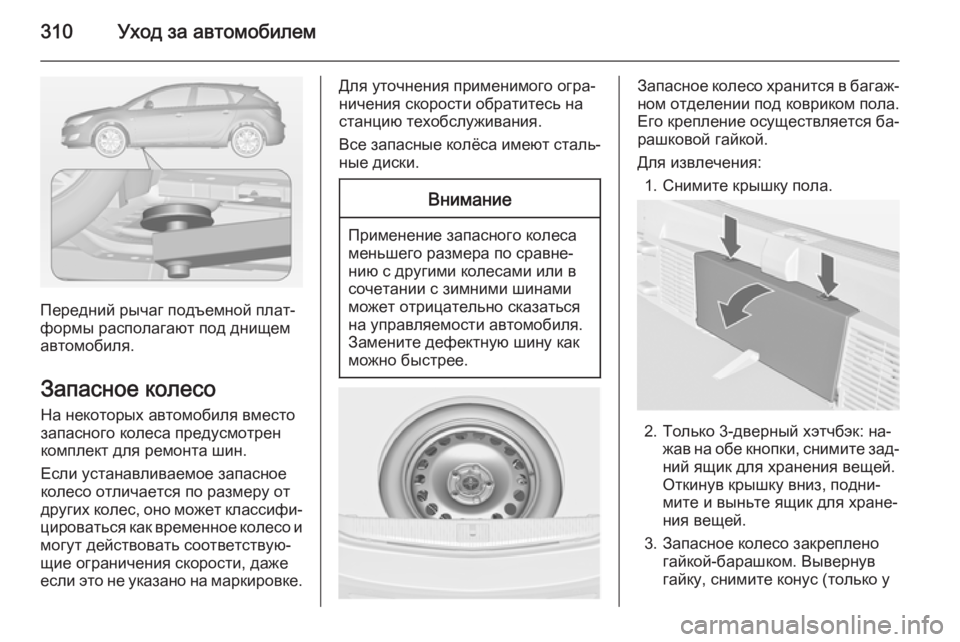

310Уход за автомобилем
Передний рычаг подъемной плат‐
формы располагают под днищем
автомобиля.
Запасное колесо
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐
цироваться как временное колесо и
могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке.
Для уточнения применимого огра‐ничения скорости обратитесь на
станцию техобслуживания.
Все запасные колёса имеют сталь‐
ные диски.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо хранится в багаж‐
ном отделении под ковриком пола.
Его крепление осуществляется ба‐ рашковой гайкой.
Для извлечения: 1. Снимите крышку пола.
2. Только 3-дверный хэтчбэк: на‐ жав на обе кнопки, снимите зад‐
ний ящик для хранения вещей.
Откинув крышку вниз, подни‐
мите и выньте ящик для хране‐
ния вещей.
3. Запасное колесо закреплено гайкой-барашком. Вывернув
гайку, снимите конус (только у
