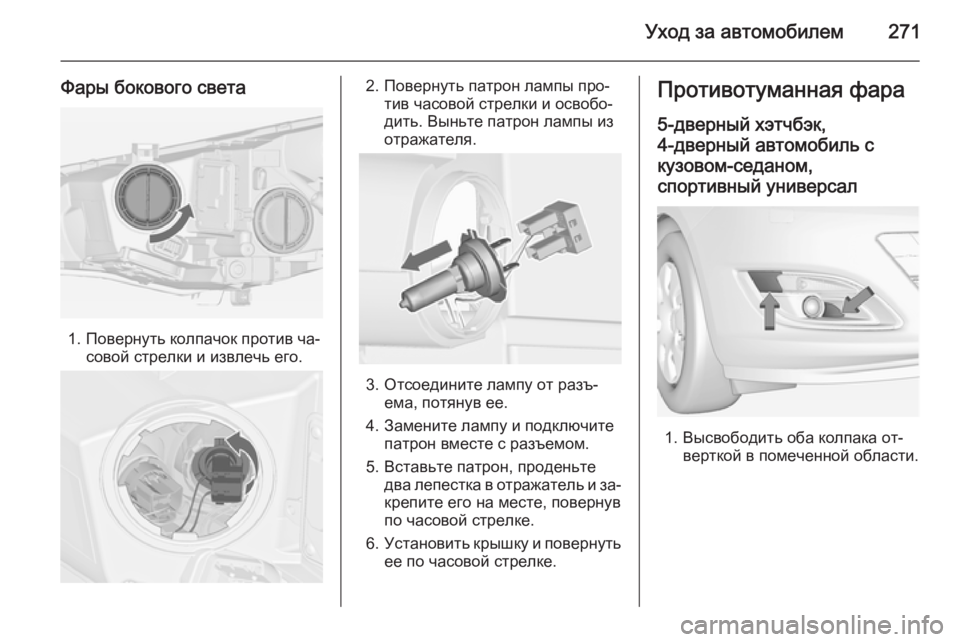

Уход за автомобилем271
Фары бокового света
1. Повернуть колпачок против ча‐совой стрелки и извлечь его.
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоедините лампу от разъ‐ ема, потянув ее.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Противотуманная фара
5-дверный хэтчбэк,
4-дверный автомобиль с кузовом-седаном,
спортивный универсал
1. Высвободить оба колпака от‐ верткой в помеченной области.

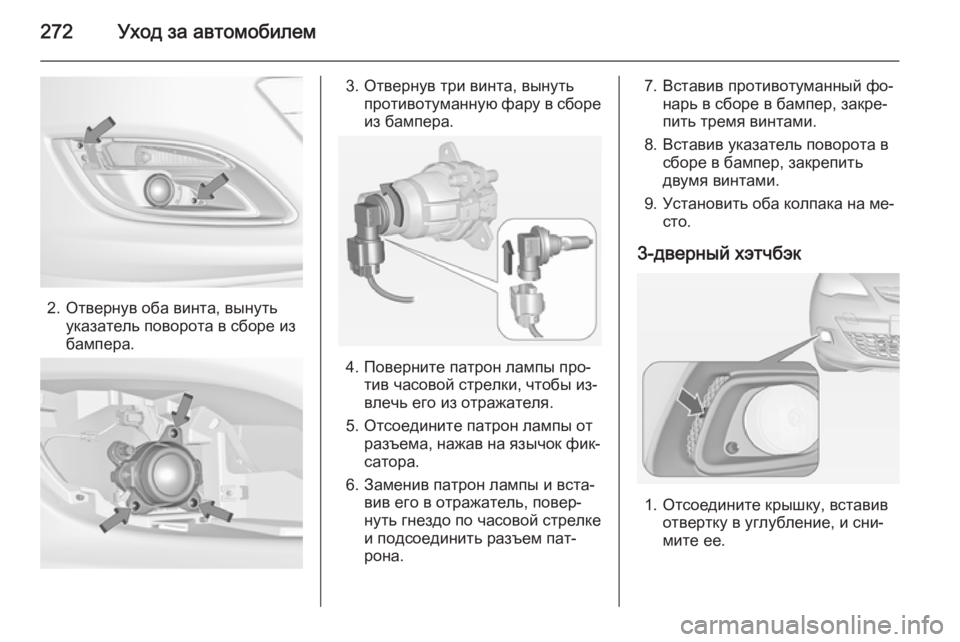

272Уход за автомобилем
2. Отвернув оба винта, вынутьуказатель поворота в сборе из
бампера.
3. Отвернув три винта, вынуть противотуманную фару в сборе
из бампера.
4. Поверните патрон лампы про‐ тив часовой стрелки, чтобы из‐
влечь его из отражателя.
5. Отсоедините патрон лампы от разъема, нажав на язычок фик‐
сатора.
6. Заменив патрон лампы и вста‐ вив его в отражатель, повер‐
нуть гнездо по часовой стрелке
и подсоединить разъем пат‐
рона.
7. Вставив противотуманный фо‐ нарь в сборе в бампер, закре‐
пить тремя винтами.
8. Вставив указатель поворота в сборе в бампер, закрепить
двумя винтами.
9. Установить оба колпака на ме‐ сто.
3-дверный хэтчбэк
1. Отсоедините крышку, вставив отвертку в углубление, и сни‐
мите ее.

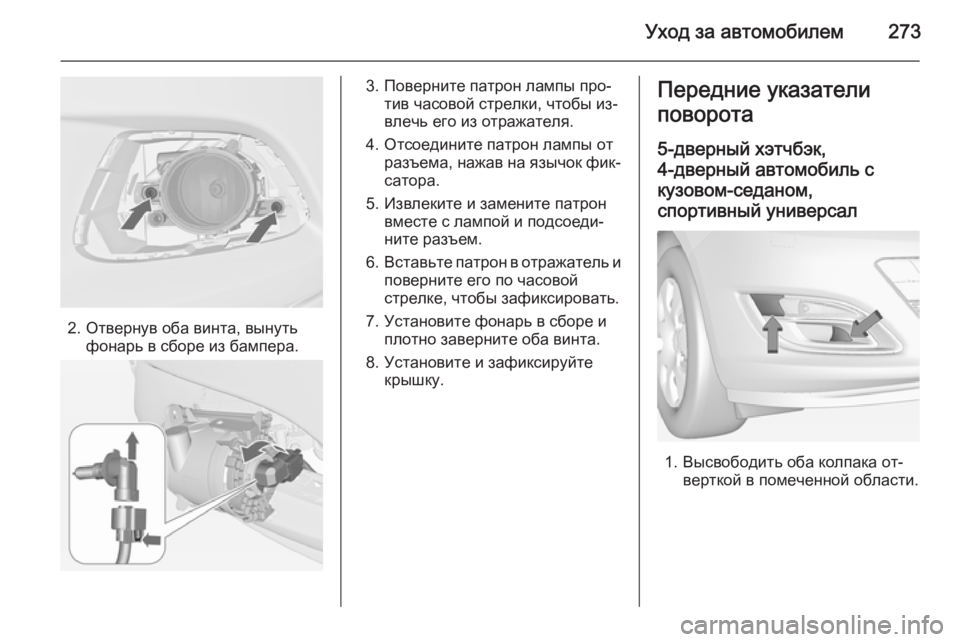

Уход за автомобилем273
2. Отвернув оба винта, вынутьфонарь в сборе из бампера.
3. Поверните патрон лампы про‐тив часовой стрелки, чтобы из‐
влечь его из отражателя.
4. Отсоедините патрон лампы от разъема, нажав на язычок фик‐
сатора.
5. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
6. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
7. Установите фонарь в сборе и плотно заверните оба винта.
8. Установите и зафиксируйте крышку.Передние указатели
поворота
5-дверный хэтчбэк,
4-дверный автомобиль с
кузовом-седаном,
спортивный универсал
1. Высвободить оба колпака от‐ верткой в помеченной области.

274Уход за автомобилем
2. Отвернув оба винта, вынутьфонарь в сборе из бампера.
3. Отсоединить патрон лампы ототражателя, нажав на оба сто‐порных выступа.
4. Отсоединить разъем от пат‐ рона лампы, нажав на стопор‐
ный выступ.
5. Вынуть и заменить патрон вме‐ сте с лампой.
6. Вставив патрон в отражатель, подсоединить разъем патрона.
7. Вставив фонарь в сборе в бам‐ пер, закрепить обоими вин‐
тами.
8. Установить оба колпака на ме‐ сто.
5-дверный хэтчбэк, 4-дверный
автомобиль с кузовом-седаном,
спортивный универсал с переднимбампером типа Sport/GSi
Доступ к лампам накаливания от‐
крывается снизу автомобиля.
1. Отсоединить пружинный за‐ жим, а затем повернуть его на‐
зад.
2. Вынуть разъем с лампой из ре‐ флектора.

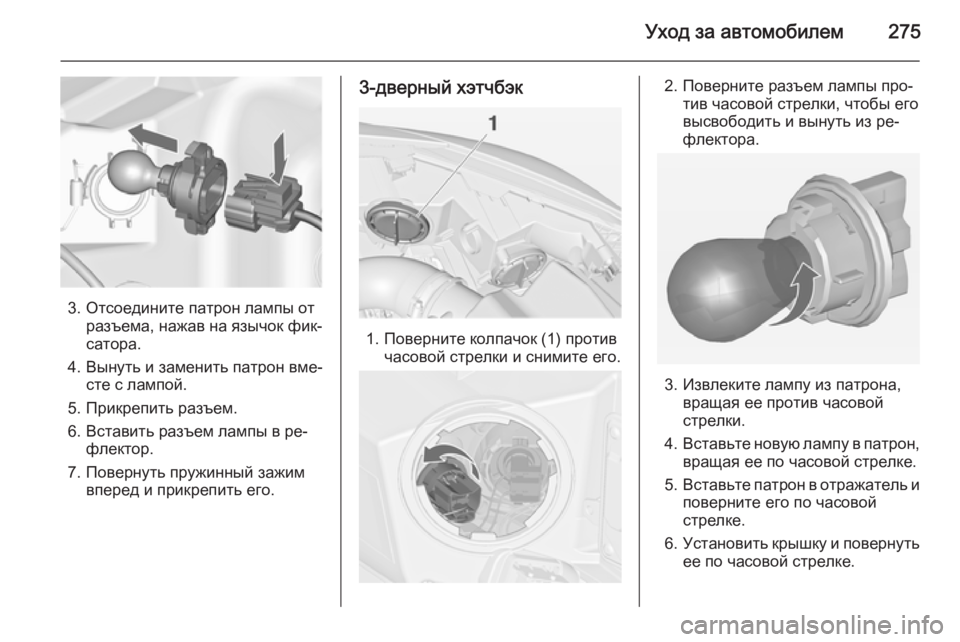

Уход за автомобилем275
3. Отсоедините патрон лампы отразъема, нажав на язычок фик‐
сатора.
4. Вынуть и заменить патрон вме‐ сте с лампой.
5. Прикрепить разъем.
6. Вставить разъем лампы в ре‐ флектор.
7. Повернуть пружинный зажим вперед и прикрепить его.
3-дверный хэтчбэк
1. Поверните колпачок (1) противчасовой стрелки и снимите его.
2. Поверните разъем лампы про‐ тив часовой стрелки, чтобы его
высвободить и вынуть из ре‐
флектора.
3. Извлеките лампу из патрона, вращая ее против часовой
стрелки.
4. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.

276Уход за автомобилемЗадние фонари5-дверный хэтчбэк
1. Снять крышку сбоку, предвари‐ тельно её отпустив.
2. Вручную отвернуть пластмас‐совую крепежную гайку из‐
нутри.
3. Снять задний фонарь в сборе, аккуратно вынув его из ниши.
Проверить, что кабелепровод
остается в требуемом положе‐
нии.
4. Отсоединить кабель от места крепления.
5. Отсоединить разъем жгута про‐
водов от патрона лампы.
6. Вынуть патрон лампы из фо‐ наря в сборе, отвернув три
винта отверткой.

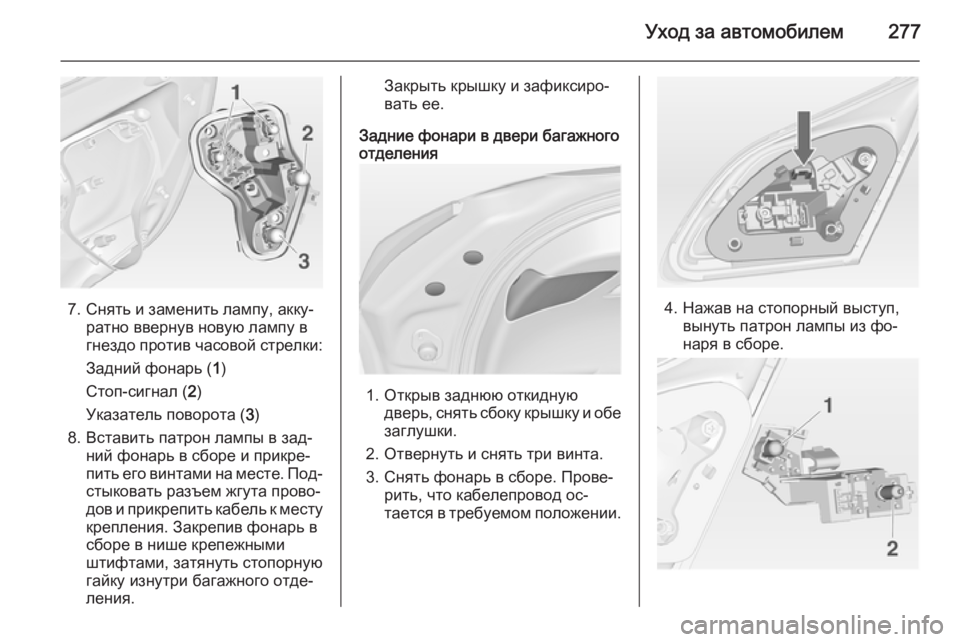

Уход за автомобилем277
7. Снять и заменить лампу, акку‐ратно ввернув новую лампу в
гнездо против часовой стрелки:
Задний фонарь ( 1)
Стоп-сигнал ( 2)
Указатель поворота ( 3)
8. Вставить патрон лампы в зад‐ ний фонарь в сборе и прикре‐
пить его винтами на месте. Под‐
стыковать разъем жгута прово‐
дов и прикрепить кабель к месту крепления. Закрепив фонарь в
сборе в нише крепежными
штифтами, затянуть стопорную
гайку изнутри багажного отде‐
ления.
Закрыть крышку и зафиксиро‐
вать ее.
Задние фонари в двери багажного отделения
1. Открыв заднюю откидную
дверь, снять сбоку крышку и обе
заглушки.
2. Отвернуть и снять три винта.
3. Снять фонарь в сборе. Прове‐ рить, что кабелепровод ос‐
тается в требуемом положении.
4. Нажав на стопорный выступ, вынуть патрон лампы из фо‐
наря в сборе.

278Уход за автомобилем
5. Снять и заменить лампу, акку‐ратно ввернув новую лампу в
гнездо против часовой стрелки:
Задний фонарь ( 1)
Задний противотуманный фо‐
нарь/фонарь заднего хода ( 2) (в
зависимости от стороны).
6. Вставить патрон лампы в зад‐ ний фонарь в сборе. Установив
фонарь в сборе на заднюю от‐ кидную дверь, затянуть винты
изнутри. Установите все
крышки.
4-дверный автомобиль с
кузовом-седаном1. Снять крышку сбоку.
2. Открутите рукой две пластмас‐ совые гайки крепления с внут‐
ренней стороны.
3. Снять задний фонарь в сборе, аккуратно вынув его из ниши.
Проверить, что кабелепровод
остается в требуемом положе‐
нии.
4. Отсоединить разъем жгута про‐
водов от патрона лампы.
5. Вывернуть патрон и заменить лампу, аккуратно ввернув но‐
вую лампу в гнездо против ча‐
совой стрелки:
Задний габаритный огонь /
стоп-сигнал ( 1)
