Вождение и управление автомобилем223
Общие сведения о системе
предупреждения о
фронтальном столкновении обоих типов9 Предупреждение
Система предупреждения о
фронтальном столкновении
лишь выявляет потенциальную
опасность, никак не задействуя тормозную систему. При слиш‐
ком быстром сближении с дви‐
жущимся впереди транспорт‐
ным средством водитель может
не успеть среагировать на вы‐
даваемое системой предупреж‐
дение, чтобы избежать столкно‐ вения.
Водитель несет всю ответствен‐
ность за поддержание соответ‐
ствующей дистанции следова‐
ния с учетом ситуации на до‐
роге, погодных условий и види‐
мости.
Во время движения водитель
должен быть полностью сосре‐
доточен на управлении автомо‐
билем. Водитель должен быть
готов в любой момент принять
меры и начать торможение.
Ограничения в работе системы
Система предназначена для пре‐
дупреждения только об опасности
столкновения с другими автомоби‐
лями, однако она может реагиро‐
вать и на другие металлические
объекты.
В следующих обстоятельствах сис‐
тема предупреждения о фронталь‐ ном столкновении может не обна‐
ружить движущееся впереди
транспортное средство, либо эф‐
фективность работы датчика мо‐
жет снизиться:
■ при движении по извилистой до‐ роге,
■ в условиях ограниченной види‐ мости из-за погодных условий,
например в тумане, во время до‐
ждя или снегопада,
■ если датчик закрыт наледью, снегом или грязью либо если по‐
вреждено ветровое стекло.
Индикатор расстояния
до препятствия Функция индикации дистанции ис‐
пользуется для отображения ди‐
станции до идущего впереди
транспортного средства. В зависи‐
мости от комплектации автомо‐
биля система может использовать
для оценки расстояния до движу‐
щегося впереди по той же полосе
транспортного средства располо‐ женный за решеткой радиатора ра‐ диолокационный датчик или ка‐
меру переднего вида, установлен‐
ную за ветровым стеклом. Данная
функция работает на скорости не
менее 40 км/ч.

224Вождение и управление автомобилем

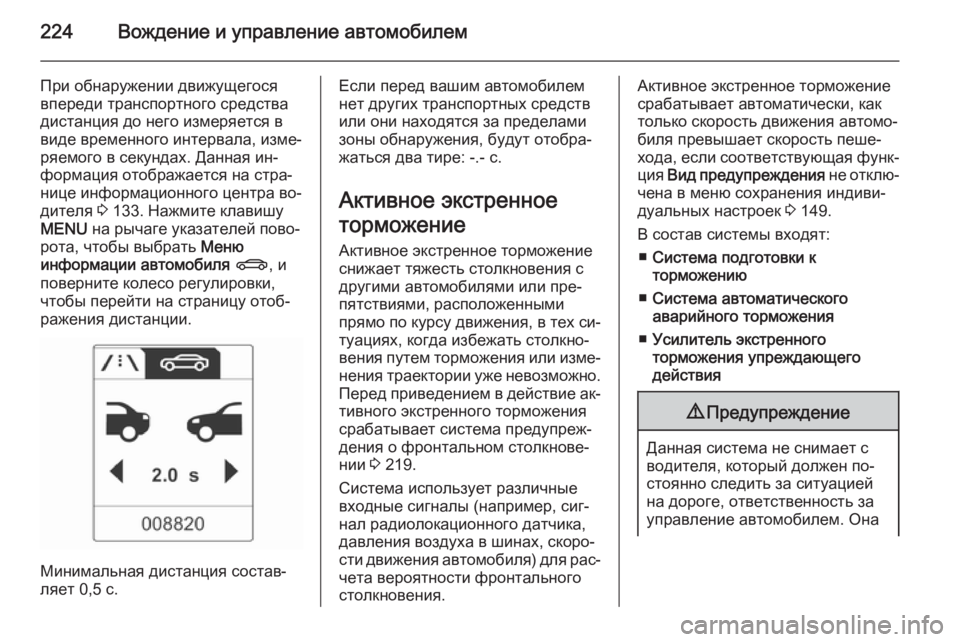

При обнаружении движущегося
впереди транспортного средства
дистанция до него измеряется в
виде временного интервала, изме‐
ряемого в секундах. Данная ин‐
формация отображается на стра‐
нице информационного центра во‐
дителя 3 133. Нажмите клавишу
MENU на рычаге указателей пово‐
рота, чтобы выбрать Меню
информации автомобиля X , и
поверните колесо регулировки,
чтобы перейти на страницу отоб‐
ражения дистанции.
Минимальная дистанция состав‐
ляет 0,5 с.
Если перед вашим автомобилем нет других транспортных средств
или они находятся за пределами
зоны обнаружения, будут отобра‐
жаться два тире: -.- с.
Активное экстренное
торможение
Активное экстренное торможение
снижает тяжесть столкновения с
другими автомобилями или пре‐
пятствиями, расположенными
прямо по курсу движения, в тех си‐ туациях, когда избежать столкно‐
вения путем торможения или изме‐
нения траектории уже невозможно.
Перед приведением в действие ак‐ тивного экстренного торможения
срабатывает система предупреж‐
дения о фронтальном столкнове‐
нии 3 219.
Система использует различные входные сигналы (например, сиг‐
нал радиолокационного датчика,
давления воздуха в шинах, скоро‐
сти движения автомобиля) для рас‐ чета вероятности фронтального
столкновения.Активное экстренное торможение
срабатывает автоматически, как
только скорость движения автомо‐
биля превышает скорость пеше‐
хода, если соответствующая функ‐
ция Вид предупреждения не отклю‐
чена в меню сохранения индиви‐ дуальных настроек 3 149.
В состав системы входят: ■ Система подготовки к
торможению
■ Система автоматического
аварийного торможения
■ Усилитель экстренного
торможения упреждающего
действия9 Предупреждение
Данная система не снимает с
водителя, который должен по‐
стоянно следить за ситуацией
на дороге, ответственность за
управление автомобилем. Она

Вождение и управление автомобилем225лишь помогает ему в этом. Во‐дитель должен быть готов на‐
чать торможение в соответ‐
ствии с ситуацией на дороге.
Система подготовки к
торможению
В случае быстрого сближения и возможного столкновения с движу‐
щимся впереди транспортным
средством система подготовки к
торможению создает небольшое
предварительное давление в тор‐
мозных контурах. Это помогает со‐ кратить время реакции системы
при последующем торможении (ав‐
томатическом или путем нажатия
педали).
В результате такой подготовки тор‐ можение осуществляется быстрее.
Система автоматического
аварийного торможения После подготовки к торможению инепосредственно перед столкнове‐ нием данная система автоматиче‐
ски задействует тормозные меха‐
низмы с ограниченным усилием,
снижая скорость, при которой про‐
изойдет столкновение.
Усилитель экстренного
торможения упреждающего действия
Помимо систем подготовки к тор‐
можению и автоматического экст‐
ренного торможения автомобиль
комплектуется усилителем экст‐
ренного торможения упреждаю‐
щего действия, повышающим ре‐
акцию системы на нажатие педали
тормоза. Благодаря этому даже не‐
значительное усилие на педали
тормоза позволяет резко повысить давление в контурах рабочей тор‐
мозной системы. Данная функция позволяет водителю осуществлять торможение в условиях возмож‐
ного столкновения быстрее и эф‐
фективнее.9 Предупреждение
Система активного экстренного
торможения в случае опасности столкновения не предусматри‐
вает сильного автоматического
торможения или предотвраще‐
ния столкновения в автоматиче‐
ском режиме. Она позволяет
снизить скорость движения ав‐
томобиля перед столкнове‐
нием. Система не реагирует на
неподвижные транспортные
средства, пешеходов или жи‐
вотных. При резкой смене по‐
лосы движения системе тре‐
буется некоторое время, чтобы
обнаружить движущееся впе‐
реди транспортное средство.
Во время движения водитель
должен быть полностью сосре‐
доточен на управлении автомо‐
билем. Он должен быть готов в
любой момент начать торможе‐
ние или изменить направление
движения, чтобы избежать
столкновения. Для правильной
работы системы необходимо,

226Вождение и управление автомобилемчтобы водитель и все пасса‐
жиры были пристегнуты рем‐
нями безопасности.

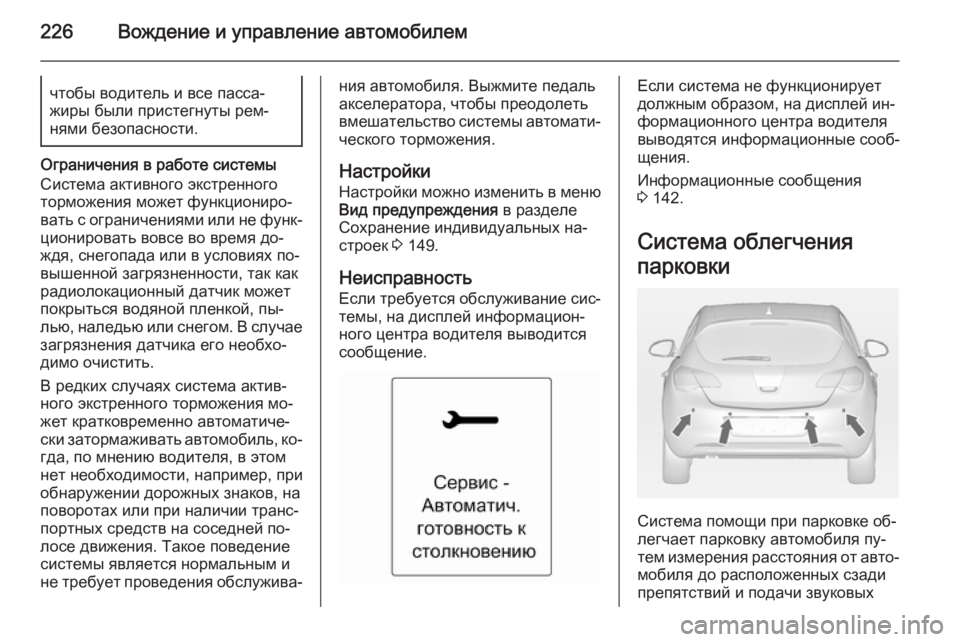

Ограничения в работе системы
Система активного экстренного
торможения может функциониро‐
вать с ограничениями или не функ‐
ционировать вовсе во время до‐
ждя, снегопада или в условиях по‐
вышенной загрязненности, так как
радиолокационный датчик может
покрыться водяной пленкой, пы‐
лью, наледью или снегом. В случае
загрязнения датчика его необхо‐
димо очистить.
В редких случаях система актив‐
ного экстренного торможения мо‐
жет кратковременно автоматиче‐
ски затормаживать автомобиль, ко‐ гда, по мнению водителя, в этом
нет необходимости, например, при
обнаружении дорожных знаков, на
поворотах или при наличии транс‐
портных средств на соседней по‐
лосе движения. Такое поведение
системы является нормальным и
не требует проведения обслужива‐
ния автомобиля. Выжмите педаль
акселератора, чтобы преодолеть
вмешательство системы автомати‐
ческого торможения.
Настройки
Настройки можно изменить в меню Вид предупреждения в разделе
Сохранение индивидуальных на‐ строек 3 149.
Неисправность Если требуется обслуживание сис‐ темы, на дисплей информацион‐
ного центра водителя выводится
сообщение.Если система не функционирует
должным образом, на дисплей ин‐
формационного центра водителя
выводятся информационные сооб‐
щения.
Информационные сообщения
3 142.
Система облегчения
парковки
Система помощи при парковке об‐
легчает парковку автомобиля пу‐
тем измерения расстояния от авто‐ мобиля до расположенных сзади
препятствий и подачи звуковых

Вождение и управление автомобилем227

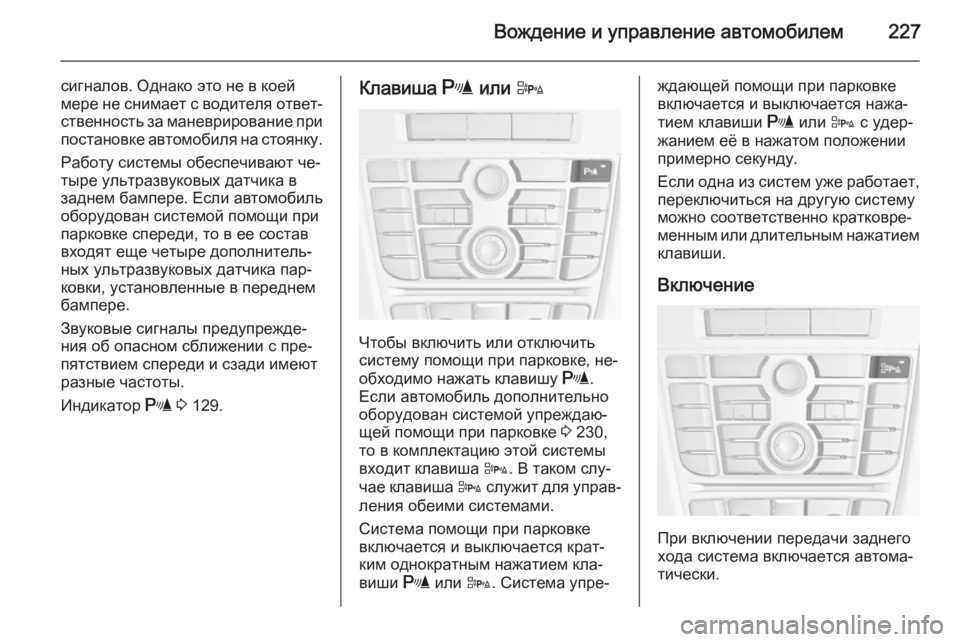

сигналов. Однако это не в коей
мере не снимает с водителя ответ‐
ственность за маневрирование при постановке автомобиля на стоянку.
Работу системы обеспечивают че‐
тыре ультразвуковых датчика в
заднем бампере. Если автомобиль оборудован системой помощи при
парковке спереди, то в ее состав
входят еще четыре дополнитель‐
ных ультразвуковых датчика пар‐
ковки, установленные в переднем
бампере.
Звуковые сигналы предупрежде‐
ния об опасном сближении с пре‐
пятствием спереди и сзади имеют
разные частоты.
Индикатор r 3 129.Клавиша r или D
Чтобы включить или отключить
систему помощи при парковке, не‐
обходимо нажать клавишу r.
Если автомобиль дополнительно
оборудован системой упреждаю‐ щей помощи при парковке 3 230,
то в комплектацию этой системы входит клавиша D. В таком слу‐
чае клавиша D служит для управ‐
ления обеими системами.
Система помощи при парковке
включается и выключается крат‐
ким однократным нажатием кла‐
виши r или D. Система упре‐
ждающей помощи при парковке
включается и выключается нажа‐
тием клавиши r или D с удер‐
жанием её в нажатом положении
примерно секунду.
Если одна из систем уже работает,
переключиться на другую систему
можно соответственно кратковре‐
менным или длительным нажатием клавиши.
Включение
При включении передачи заднего
хода система включается автома‐
тически.

228Вождение и управление автомобилем

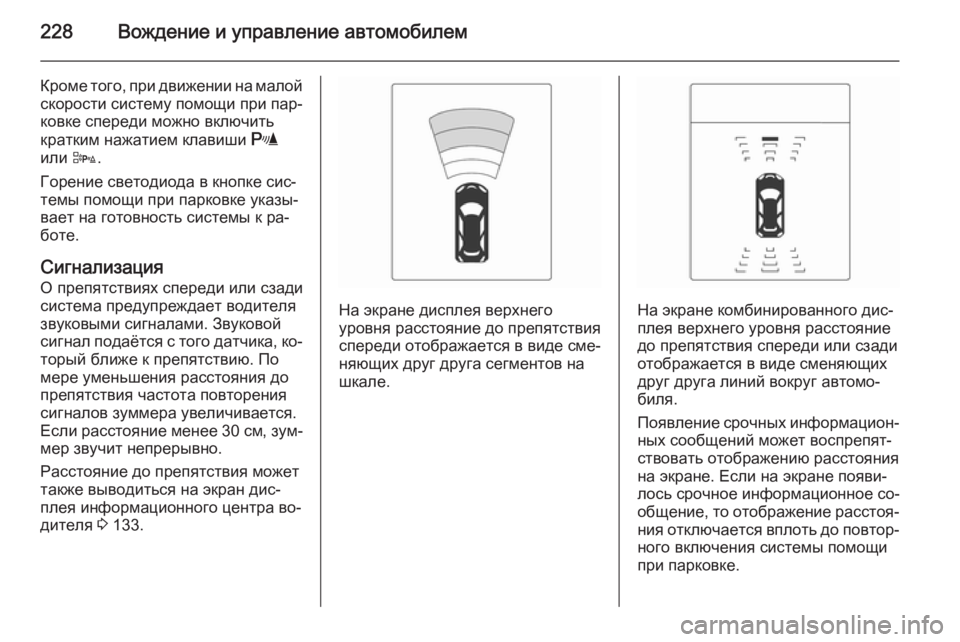

Кроме того, при движении на малой
скорости систему помощи при пар‐
ковке спереди можно включить
кратким нажатием клавиши r
или D.
Горение светодиода в кнопке сис‐
темы помощи при парковке указы‐
вает на готовность системы к ра‐
боте.
Сигнализация
О препятствиях спереди или сзади
система предупреждает водителя
звуковыми сигналами. Звуковой
сигнал подаётся с того датчика, ко‐
торый ближе к препятствию. По
мере уменьшения расстояния до
препятствия частота повторения
сигналов зуммера увеличивается.
Если расстояние менее 30 см, зум‐
мер звучит непрерывно.
Расстояние до препятствия может также выводиться на экран дис‐
плея информационного центра во‐
дителя 3 133.
На экране дисплея верхнего
уровня расстояние до препятствия
спереди отображается в виде сме‐
няющих друг друга сегментов на
шкале.На экране комбинированного дис‐
плея верхнего уровня расстояние
до препятствия спереди или сзади
отображается в виде сменяющих
друг друга линий вокруг автомо‐
биля.
Появление срочных информацион‐ ных сообщений может воспрепят‐
ствовать отображению расстояния
на экране. Если на экране появи‐
лось срочное информационное со‐
общение, то отображение расстоя‐
ния отключается вплоть до повтор‐ ного включения системы помощи
при парковке.

Вождение и управление автомобилем229

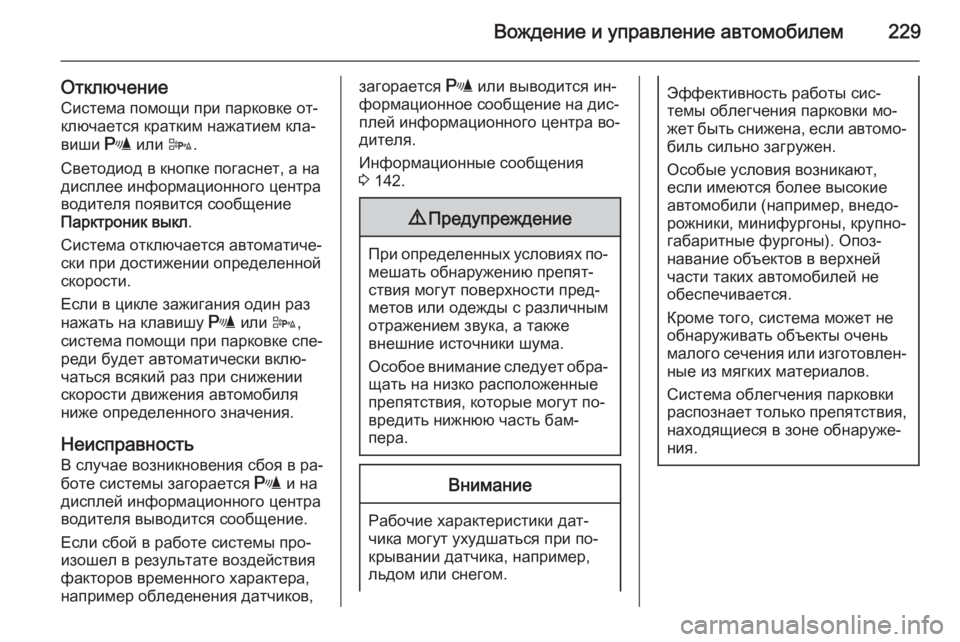

ОтключениеСистема помощи при парковке от‐
ключается кратким нажатием кла‐
виши r или D.
Светодиод в кнопке погаснет, а на дисплее информационного центраводителя появится сообщение
Парктроник выкл .
Система отключается автоматиче‐
ски при достижении определенной
скорости.
Если в цикле зажигания один раз
нажать на клавишу r или D,
система помощи при парковке спе‐
реди будет автоматически вклю‐
чаться всякий раз при снижении
скорости движения автомобиля
ниже определенного значения.
Неисправность В случае возникновения сбоя в ра‐
боте системы загорается r и на
дисплей информационного центра
водителя выводится сообщение.
Если сбой в работе системы про‐
изошел в результате воздействия
факторов временного характера,
например обледенения датчиков,загорается r или выводится ин‐
формационное сообщение на дис‐
плей информационного центра во‐
дителя.
Информационные сообщения
3 142.9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Особое внимание следует обра‐ щать на низко расположенные
препятствия, которые могут по‐
вредить нижнюю часть бам‐
пера.
Внимание
Рабочие характеристики дат‐
чика могут ухудшаться при по‐
крывании датчика, например,
льдом или снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐ биль сильно загружен.
Особые условия возникают,
если имеются более высокие
автомобили (например, внедо‐ рожники, минифургоны, крупно‐
габаритные фургоны). Опоз‐
навание объектов в верхней
части таких автомобилей не
обеспечивается.
Кроме того, система может не
обнаруживать объекты очень
малого сечения или изготовлен‐
ные из мягких материалов.
Система облегчения парковки
распознает только препятствия, находящиеся в зоне обнаруже‐
ния.

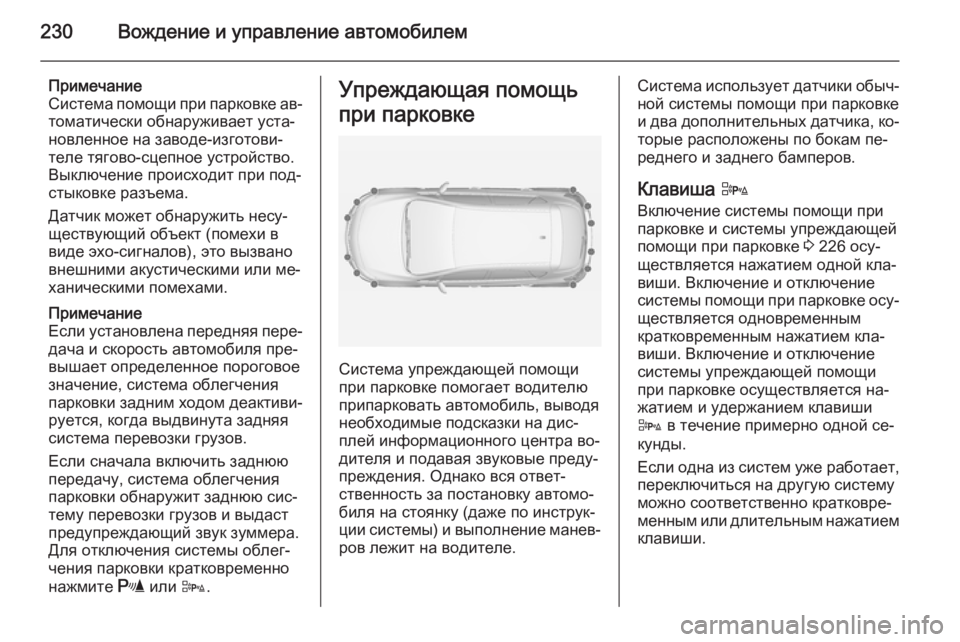

230Вождение и управление автомобилем
Примечание
Система помощи при парковке ав‐
томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство.
Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано внешними акустическими или ме‐
ханическими помехами.
Примечание
Если установлена передняя пере‐ дача и скорость автомобиля пре‐
вышает определенное пороговое
значение, система облегчения
парковки задним ходом деактиви‐ руется, когда выдвинута задняя
система перевозки грузов.
Если сначала включить заднюю
передачу, система облегчения
парковки обнаружит заднюю сис‐
тему перевозки грузов и выдаст
предупреждающий звук зуммера.
Для отключения системы облег‐
чения парковки кратковременно
нажмите r или D.Упреждающая помощь
при парковке
Система упреждающей помощи
при парковке помогает водителю
припарковать автомобиль, выводя
необходимые подсказки на дис‐
плей информационного центра во‐
дителя и подавая звуковые преду‐
преждения. Однако вся ответ‐
ственность за постановку автомо‐
биля на стоянку (даже по инструк‐
ции системы) и выполнение манев‐
ров лежит на водителе.
Система использует датчики обыч‐ ной системы помощи при парковке
и два дополнительных датчика, ко‐
торые расположены по бокам пе‐
реднего и заднего бамперов.
Клавиша D
Включение системы помощи при
парковке и системы упреждающей
помощи при парковке 3 226 осу‐
ществляется нажатием одной кла‐
виши. Включение и отключение
системы помощи при парковке осу‐ ществляется одновременным
кратковременным нажатием кла‐
виши. Включение и отключение
системы упреждающей помощи
при парковке осуществляется на‐
жатием и удержанием клавиши
D в течение примерно одной се‐
кунды.
Если одна из систем уже работает, переключиться на другую систему
можно соответственно кратковре‐
менным или длительным нажатием
клавиши.
