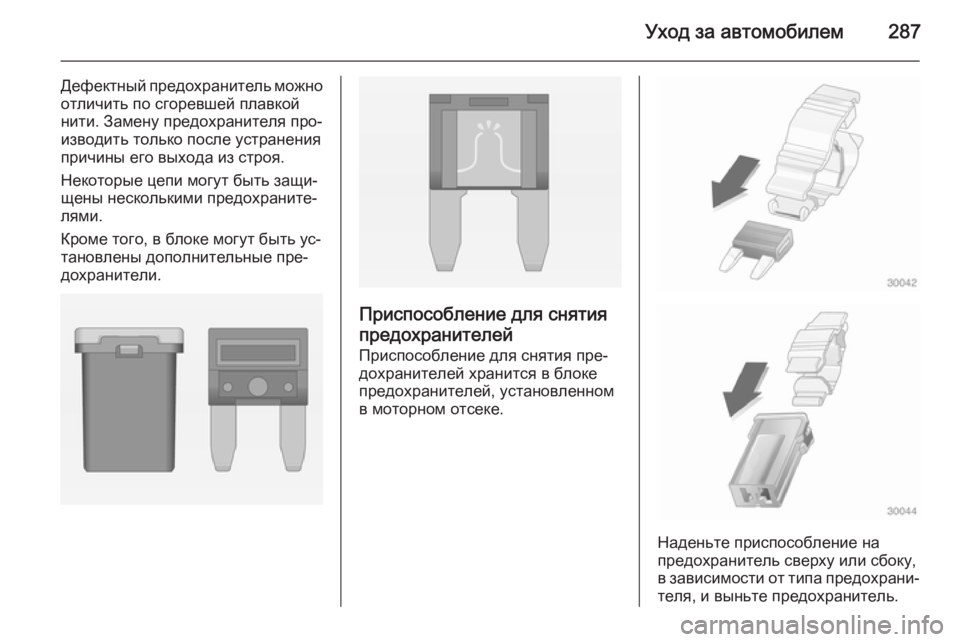

Уход за автомобилем287
Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя про‐ изводить только после устранения
причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Приспособление для снятия
предохранителей Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐
теля, и выньте предохранитель.

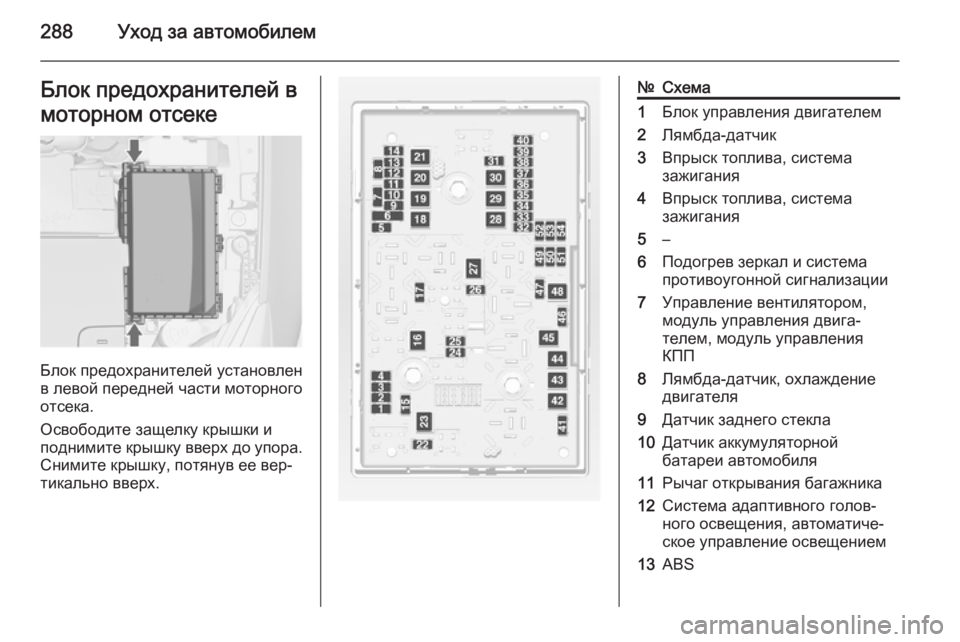

288Уход за автомобилемБлок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее вер‐
тикально вверх.
№Схема1Блок управления двигателем2Лямбда-датчик3Впрыск топлива, система
зажигания4Впрыск топлива, система
зажигания5–6Подогрев зеркал и система
противоугонной сигнализации7Управление вентилятором,
модуль управления двига‐
телем, модуль управления
КПП8Лямбда-датчик, охлаждение
двигателя9Датчик заднего стекла10Датчик аккумуляторной
батареи автомобиля11Рычаг открывания багажника12Система адаптивного голов‐
ного освещения, автоматиче‐
ское управление освещением13ABS

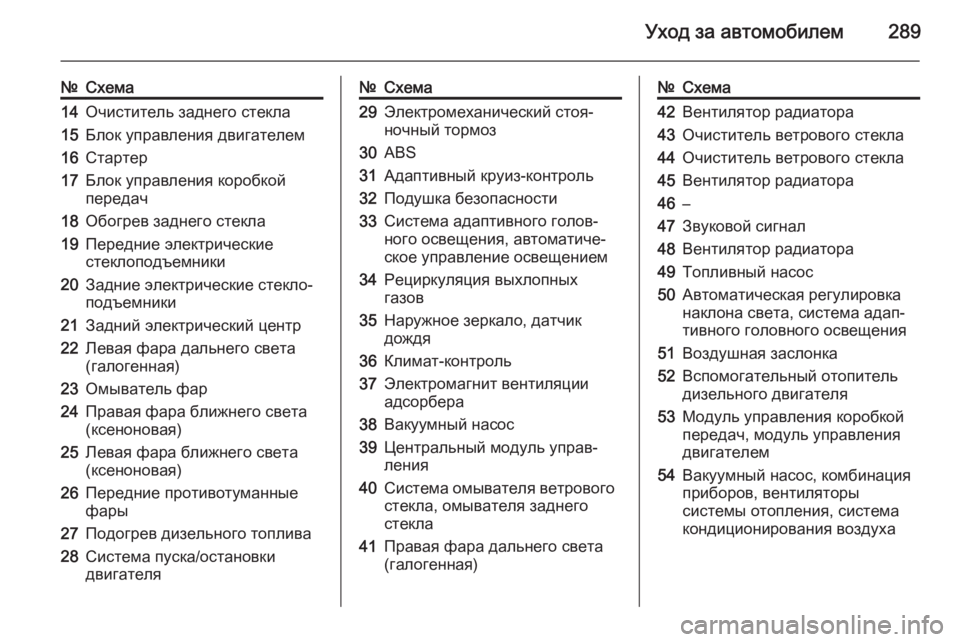

Уход за автомобилем289
№Схема14Очиститель заднего стекла15Блок управления двигателем16Стартер17Блок управления коробкой
передач18Обогрев заднего стекла19Передние электрические
стеклоподъемники20Задние электрические стекло‐
подъемники21Задний электрический центр22Левая фара дальнего света
(галогенная)23Омыватель фар24Правая фара ближнего света
(ксеноновая)25Левая фара ближнего света
(ксеноновая)26Передние противотуманные
фары27Подогрев дизельного топлива28Система пуска/остановки
двигателя№Схема29Электромеханический стоя‐
ночный тормоз30ABS31Адаптивный круиз-контроль32Подушка безопасности33Система адаптивного голов‐
ного освещения, автоматиче‐
ское управление освещением34Рециркуляция выхлопных
газов35Наружное зеркало, датчик
дождя36Климат-контроль37Электромагнит вентиляции
адсорбера38Вакуумный насос39Центральный модуль управ‐
ления40Система омывателя ветрового стекла, омывателя заднего
стекла41Правая фара дальнего света
(галогенная)№Схема42Вентилятор радиатора43Очиститель ветрового стекла44Очиститель ветрового стекла45Вентилятор радиатора46–47Звуковой сигнал48Вентилятор радиатора49Топливный насос50Автоматическая регулировка
наклона света, система адап‐
тивного головного освещения51Воздушная заслонка52Вспомогательный отопитель
дизельного двигателя53Модуль управления коробкой
передач, модуль управления
двигателем54Вакуумный насос, комбинация
приборов, вентиляторы
системы отопления, система
кондиционирования воздуха

290Уход за автомобилем
После замены перегоревших пре‐
дохранителей следует закрыть
крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
Блок предохранителей в
приборной панелиНа автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Открыть отсек и нажать влево,
чтобы отпереть. Опустить отсек
вниз и снять его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
передний вещевой ящик, затем от‐ крыть крышку и опустить ее вниз.
№Схема1Дисплеи2Наружные световые приборы,
модуль управления кузовным
оборудованием3Наружные световые приборы,
модуль управления кузовным
оборудованием4Информационно-развлека‐
тельная система5Информационно-развлека‐
тельная система, инструмент6Розетка, прикуриватель

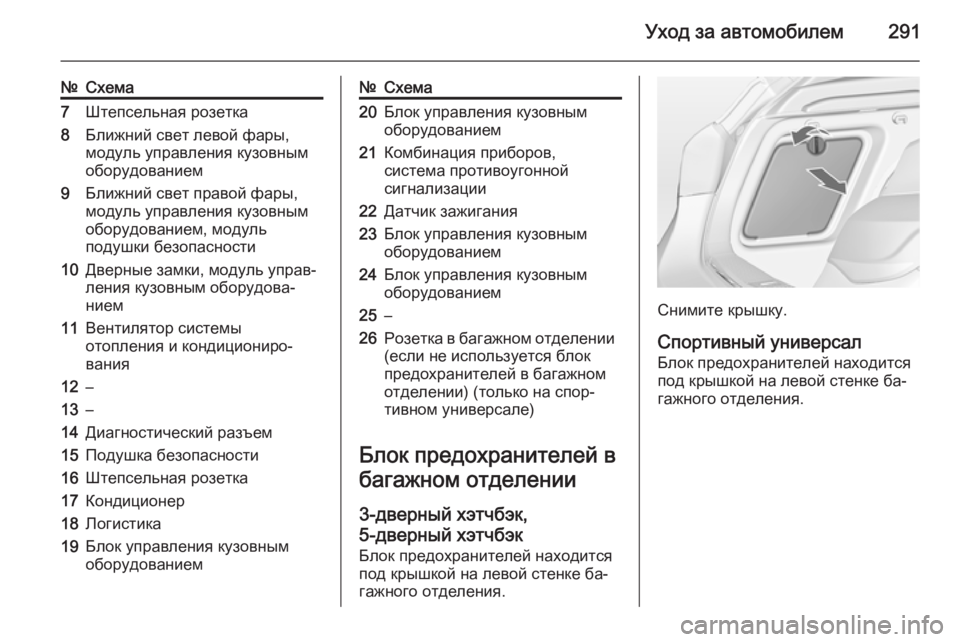

Уход за автомобилем291
№Схема7Штепсельная розетка8Ближний свет левой фары,
модуль управления кузовным
оборудованием9Ближний свет правой фары,
модуль управления кузовным
оборудованием, модуль
подушки безопасности10Дверные замки, модуль управ‐
ления кузовным оборудова‐
нием11Вентилятор системы
отопления и кондициониро‐
вания12–13–14Диагностический разъем15Подушка безопасности16Штепсельная розетка17Кондиционер18Логистика19Блок управления кузовным
оборудованием№Схема20Блок управления кузовным
оборудованием21Комбинация приборов,
система противоугонной
сигнализации22Датчик зажигания23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25–26Розетка в багажном отделении
(если не используется блок
предохранителей в багажном
отделении) (только на спор‐
тивном универсале)
Блок предохранителей в
багажном отделении
3-дверный хэтчбэк,
5-дверный хэтчбэк
Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения.
Снимите крышку.
Спортивный универсал
Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения.

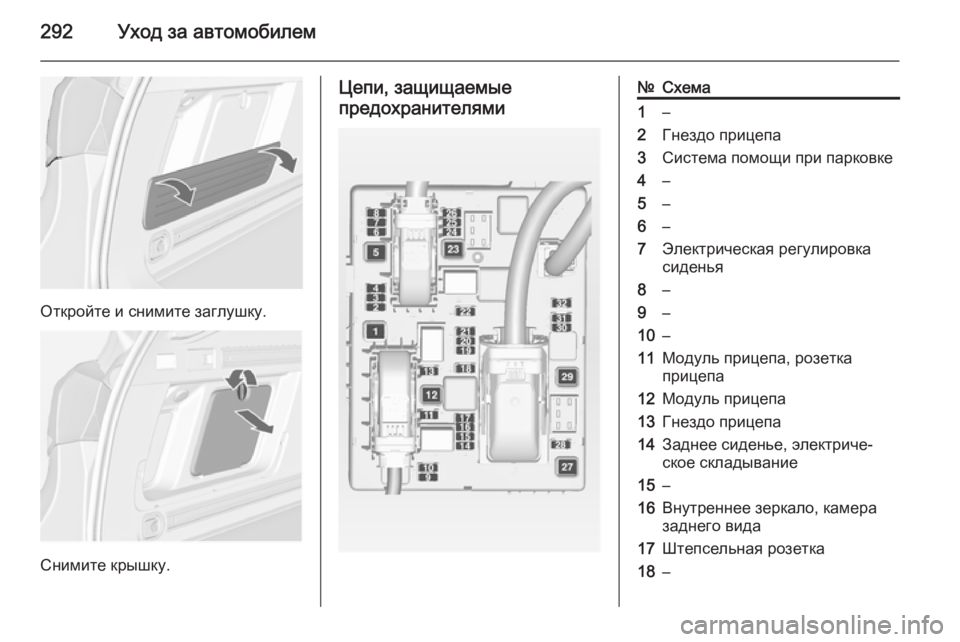

292Уход за автомобилем
Откройте и снимите заглушку.
Снимите крышку.
Цепи, защищаемые
предохранителями№Схема1–2Гнездо прицепа3Система помощи при парковке4–5–6–7Электрическая регулировка
сиденья8–9–10–11Модуль прицепа, розетка
прицепа12Модуль прицепа13Гнездо прицепа14Заднее сиденье, электриче‐
ское складывание15–16Внутреннее зеркало, камера
заднего вида17Штепсельная розетка18–

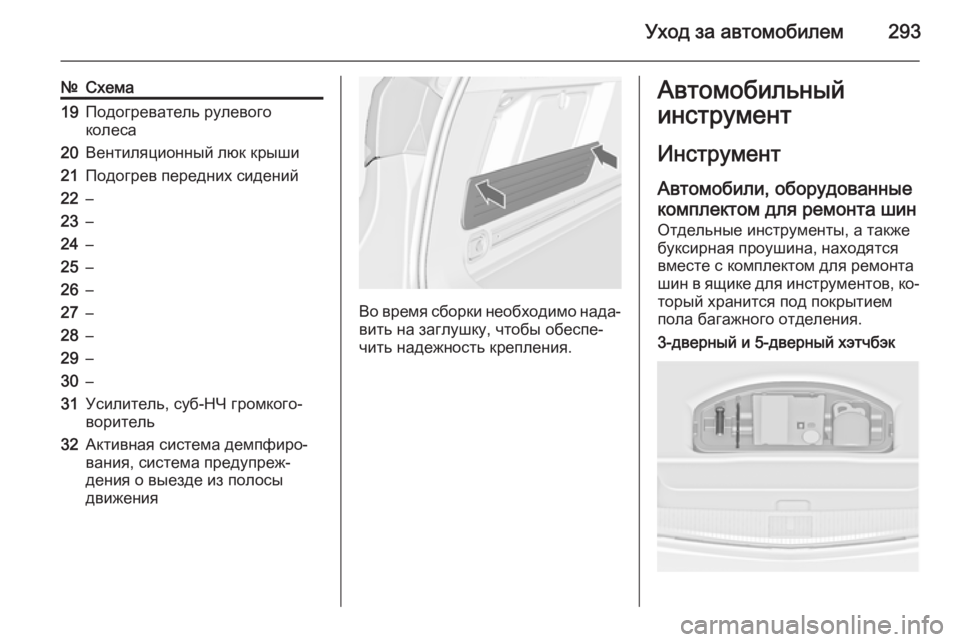

Уход за автомобилем293
№Схема19Подогреватель рулевого
колеса20Вентиляционный люк крыши21Подогрев передних сидений22–23–24–25–26–27–28–29–30–31Усилитель, суб-НЧ громкого‐
воритель32Активная система демпфиро‐
вания, система предупреж‐
дения о выезде из полосы
движения
Во время сборки необходимо нада‐
вить на заглушку, чтобы обеспе‐
чить надежность крепления.
Автомобильный
инструмент
Инструмент Автомобили, оборудованные
комплектом для ремонта шин
Отдельные инструменты, а также
буксирная проушина, находятся
вместе с комплектом для ремонта
шин в ящике для инструментов, ко‐ торый хранится под покрытием
пола багажного отделения.3-дверный и 5-дверный хэтчбэк

294Уход за автомобилем
Спортивный универсал и 4-двер‐
ный автомобиль с кузовом-седа‐
ном
В модификациях с задней систе‐
мой перевозки грузов 3 72 комп‐
лект для ремонта шин, отвертка и
буксирная проушина находятся в
ящике под передним пассажирским
сиденьем 3 70.
Автомобили, оборудованные
запасным колесомВариант 1a: 3-дверный и 5-двер‐
ный хетчбеки с жестким колесным
ключом
Домкрат, инструменты и ремень
для крепления поврежденного ко‐
леса находятся в ящике для ин‐
струментов под запасным колесом
в багажном отделении. Балонный
ключ и буксирная проушина хра‐
нятся в сумке с инструментами, ко‐
торый находится в нише для запас‐ ного колеса рядом с ящиком для
инструментов. Запасное колесо
3 310.
Вариант 1b: 3-дверный и 5-двер‐
ный хетчбеки со складным колес‐
ным ключом
То же, что в варианте 1a, но со
складным колесным ключом вме‐
сто жесткого колесного ключа в комплекте инструментов.
