Вождение и управление автомобилем247

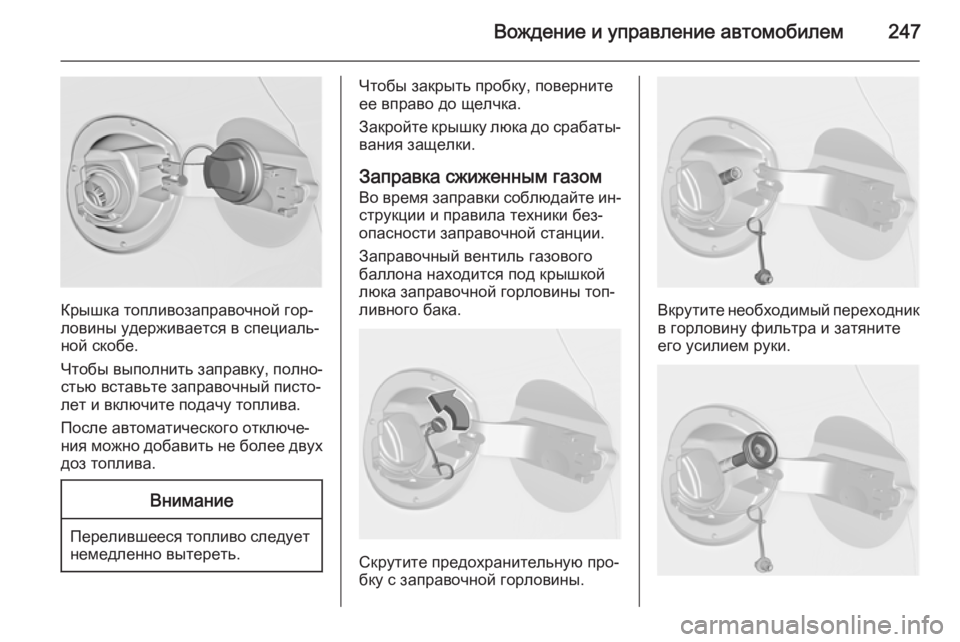

Крышка топливозаправочной гор‐
ловины удерживается в специаль‐
ной скобе.
Чтобы выполнить заправку, полно‐
стью вставьте заправочный писто‐
лет и включите подачу топлива.
После автоматического отключе‐
ния можно добавить не более двух доз топлива.
Внимание
Перелившееся топливо следует
немедленно вытереть.
Чтобы закрыть пробку, поверните
ее вправо до щелчка.
Закройте крышку люка до срабаты‐ вания защелки.
Заправка сжиженным газом Во время заправки соблюдайте ин‐
струкции и правила техники без‐
опасности заправочной станции.
Заправочный вентиль газового
баллона находится под крышкой
люка заправочной горловины топ‐
ливного бака.
Скрутите предохранительную про‐
бку с заправочной горловины.
Вкрутите необходимый переходник
в горловину фильтра и затяните
его усилием руки.

248Вождение и управление автомобилем
Переходник ACME: Накрутите
гайку заправочного пистолета на переходник. Отожмите вниз рычагблокировки пистолета.
Итальянский заправочный
пистолет (DISH): Вставьте писто‐
лет в переходник. Отожмите вниз рычаг блокировки пистолета.
Пистолет с байонетным
соединением: Вставьте пистолет в
переходник и поверните влево или
вправо на четверть оборота. Затя‐
ните рычаг блокировки пистолета
до упора.
Европистолет: Вставьте пистолет в
переходник до фиксации.
Нажмите кнопку включения подачи
газа из раздаточной колонке. По‐
дача газа прекратится или замед‐
лится, как только баллон будет за‐
полнен на 80% (максимально допу‐
стимый объем заправки баллона).
Отпустите кнопку подачи газа,
чтобы прекратить процесс за‐
правки. Отпустите рычаг блоки‐
ровки и извлеките пистолет. Воз‐
можна утечка незначительного ко‐
личества сжиженного газа.Снимите переходник и уложите его на штатное место.
Установите на место предохрани‐
тельную пробку, чтобы предотвра‐
тить попадание инородных пред‐
метов в систему через открытую
горловину.9 Предупреждение
Из-за особенностей конструк‐
ции некоторая утечка сжижен‐
ного газа после отпускания ры‐
чага блокировки неизбежна.
Старайтесь не вдыхать его.
9 Предупреждение
Баллон можно заполнять сжи‐
женным газом не более чем на
80%. Это требование техники
безопасности.
Блок запорно-предохранительной
арматуры автоматически ограни‐
чивает подачу газа при макси‐
мально допустимом заполнении.
Если в систему заправлено свыше
необходимого объема сжиженного
газа, рекомендуется не оставлять
автомобиль на солнце до тех пор,
пока излишек газа не будет изра‐ сходован.
Заправочные преходники
Так как заправочные системы в
разных странах не стандартизиро‐
ваны, требуется использовать раз‐ личные переходники, которые
можно приобрести у дилеров и в
авторизованных сервис-центрах
Opel.

Вождение и управление автомобилем249
Переходник ACME: Бельгия, Гер‐
мания, Ирландия, Люксембург,
Швейцария
Байонетный переходник: Нидер‐
ланды, Норвегия, Испания, Вели‐
кобритания
Европереходник: Испания
Итальянский переходник (DISH):
Босния и Герцеговина, Болгария,
Дания, Эстония, Франция, Греция,
Италия, Хорватия, Латвия, Литва, Македония, Австрия, Польша,
Португалия, Румыния, Швеция, Швейцария, Сербия, Словакия,Словения, Чешская Республика,
Турция, Украина, Венгрия
Крышка заливной горловины
Следует использовать только фир‐ менную крышку наливной горло‐
вины топливного бака. В дизель‐
ных автомобилях используются
специальные крышки заливной
горловины.
Расход топлива -
выбросы CO 2
Расход топлива (суммарный) Opel Astra составляет от 8,1 до
3,7 л на 100 км.
Суммарный уровень выбросов
CO 2 находится в пределах 189 -
99 г/км.

250Вождение и управление автомобилем
Характеристики вашей модели ука‐заны в сертификате соответствия
ЕС на ваш автомобиль или в других
регистрационных документах для
вашей страны.
Общая информация Официальные данные о расходе
топлива и выбросе CO 2 получены
на основе европейской методики
испытания автомобиля в стандарт‐ ной комплектации.
Данные о расходе топлива и вы‐
бросе CO 2 получены на основе ис‐
пытаний в соответствии с директи‐
вой ЕС № 715/2007 (в текущей дей‐
ствующей редакции) с учетом эк‐
сплуатационной массы автомо‐
биля.
Приводимые данные носят исклю‐
чительно справочный характер и
не могут рассматриваться в каче‐ стве гарантии фактического рас‐
хода топлива для любого конкрет‐
ного автомобиля. Установка до‐ полнительного оборудования мо‐
жет привести к некоторому увели‐
чению расхода топлива и выбросаCO 2 относительно заявленных по‐
казателей. Более того, расход топ‐
лива в значительной степени опре‐ деляется персональным стилем
вождения, дорожными условиями
и плотностью потока автомобилей.Тягово-сцепное
устройство
Общие сведения
Разрешается использовать только
допущенное к использованию с
данным автомобилем тягово-сцеп‐
ное устройство. Установка тягово-
сцепного устройства разрешается
только на станции техобслужива‐
ния. В некоторых случаях необхо‐
димо внести в автомобиль измене‐ ния, касающиеся охлаждения, теп‐лозащитных экранов и других агре‐ гатов.
Функция определения неисправно‐ сти ламп стоп-сигнала прицепа не
способна определять отсутствие
части ламп. Например, если уста‐ новлены 4 лампы по 5 Вт, система
способна сообщить об отсутствии
ламп только в том случае, если ос‐
талась одна лампа мощностью
5 Вт или не осталось ни одной
лампы.

Вождение и управление автомобилем251

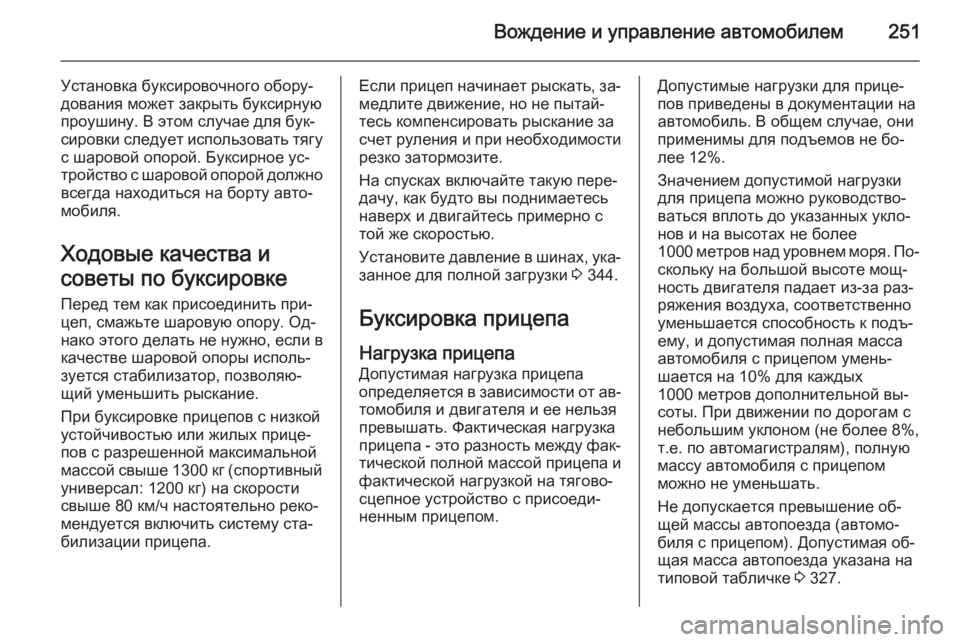

Установка буксировочного обору‐
дования может закрыть буксирную
проушину. В этом случае для бук‐
сировки следует использовать тягу с шаровой опорой. Буксирное ус‐
тройство с шаровой опорой должно
всегда находиться на борту авто‐
мобиля.
Ходовые качества и
советы по буксировке
Перед тем как присоединить при‐
цеп, смажьте шаровую опору. Од‐
нако этого делать не нужно, если в
качестве шаровой опоры исполь‐
зуется стабилизатор, позволяю‐
щий уменьшить рыскание.
При буксировке прицепов с низкой
устойчивостью или жилых прице‐
пов с разрешенной максимальной
массой свыше 1300 кг (спортивный
универсал: 1200 кг) на скорости
свыше 80 км/ч настоятельно реко‐
мендуется включить систему ста‐
билизации прицепа.Если прицеп начинает рыскать, за‐
медлите движение, но не пытай‐
тесь компенсировать рыскание за
счет руления и при необходимости резко затормозите.
На спусках включайте такую пере‐
дачу, как будто вы поднимаетесь
наверх и двигайтесь примерно с
той же скоростью.
Установите давление в шинах, ука‐ занное для полной загрузки 3 344.
Буксировка прицепа
Нагрузка прицепа
Допустимая нагрузка прицепа
определяется в зависимости от ав‐ томобиля и двигателя и ее нельзя
превышать. Фактическая нагрузка
прицепа - это разность между фак‐
тической полной массой прицепа и
фактической нагрузкой на тягово-
сцепное устройство с присоеди‐ ненным прицепом.Допустимые нагрузки для прице‐
пов приведены в документации на
автомобиль. В общем случае, они
применимы для подъемов не бо‐
лее 12%.
Значением допустимой нагрузки
для прицепа можно руководство‐
ваться вплоть до указанных укло‐
нов и на высотах не более
1000 метров над уровнем моря. По‐ скольку на большой высоте мощ‐
ность двигателя падает из-за раз‐
ряжения воздуха, соответственно
уменьшается способность к подъ‐
ему, и допустимая полная масса
автомобиля с прицепом умень‐ шается на 10% для каждых
1000 метров дополнительной вы‐ соты. При движении по дорогам с
небольшим уклоном (не более 8%,
т.е. по автомагистралям), полную
массу автомобиля с прицепом
можно не уменьшать.
Не допускается превышение об‐
щей массы автопоезда (автомо‐
биля с прицепом). Допустимая об‐
щая масса автопоезда указана на
типовой табличке 3 327.

252Вождение и управление автомобилем

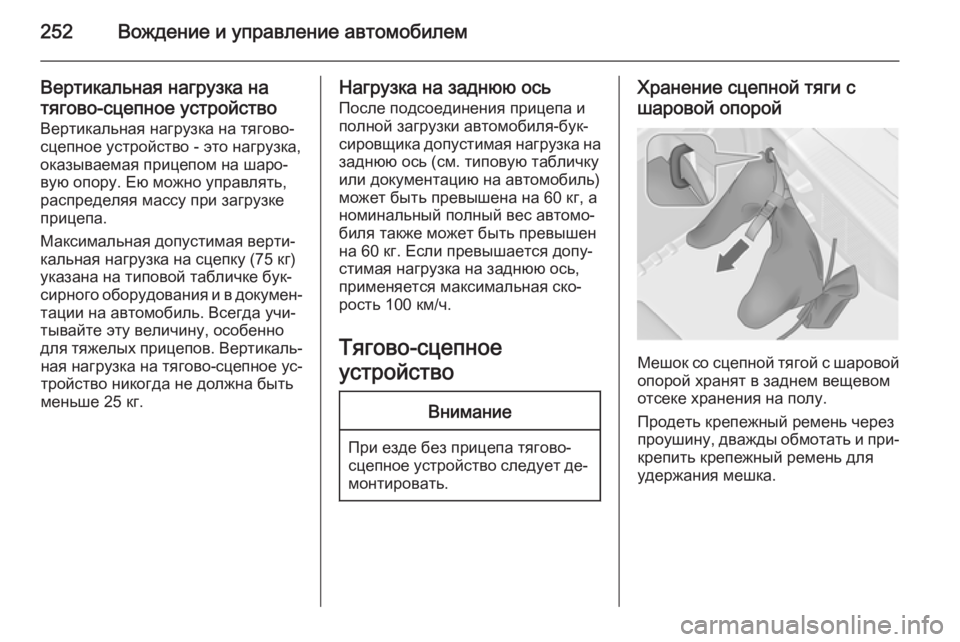

Вертикальная нагрузка натягово-сцепное устройство
Вертикальная нагрузка на тягово-
сцепное устройство - это нагрузка,
оказываемая прицепом на шаро‐
вую опору. Ею можно управлять,
распределяя массу при загрузке
прицепа.
Максимальная допустимая верти‐
кальная нагрузка на сцепку (75 кг)
указана на типовой табличке бук‐
сирного оборудования и в докумен‐
тации на автомобиль. Всегда учи‐
тывайте эту величину, особенно
для тяжелых прицепов. Вертикаль‐ ная нагрузка на тягово-сцепное ус‐
тройство никогда не должна быть
меньше 25 кг.Нагрузка на заднюю ось
После подсоединения прицепа и
полной загрузки автомобиля-бук‐
сировщика допустимая нагрузка на
заднюю ось (см. типовую табличку
или документацию на автомобиль)
может быть превышена на 60 кг, а
номинальный полный вес автомо‐
биля также может быть превышен
на 60 кг. Если превышается допу‐
стимая нагрузка на заднюю ось,
применяется максимальная ско‐
рость 100 км/ч.
Тягово-сцепное
устройствоВнимание
При езде без прицепа тягово-
сцепное устройство следует де‐ монтировать.
Хранение сцепной тяги с
шаровой опорой
Мешок со сцепной тягой с шаровой опорой хранят в заднем вещевом
отсеке хранения на полу.
Продеть крепежный ремень через
проушину, дважды обмотать и при‐ крепить крепежный ремень для
удержания мешка.

Вождение и управление автомобилем253
Установка сцепной тяги с
шаровой опорой
Все модификации, кроме модели с
3-дверным кузовом хэтчбек: Нада‐
вите на крепления вовнутрь и раз‐
ложите заглушку, захватив ее за
передний край. Снять крышку.
Отсоединить и опустить вниз ро‐ зетку. Извлечь уплотнительную за‐
глушку из отверстия для установки сцепной тяги с шаровой опорой и
сохранить ее.
Проверка затяжки сцепной тяги с
шаровой опорой
■ Красный маркер на поворотной
ручке должен быть совмещен с
зеленым маркером на сцепной
тяге с шаровой опорой.
■ Зазор между поворотной ручкой и сцепной тягой с шаровой опо‐
рой должен быть равен при‐
мерно 6 мм.
■ Ключ должен находиться в положении c.

254Вождение и управление автомобилем

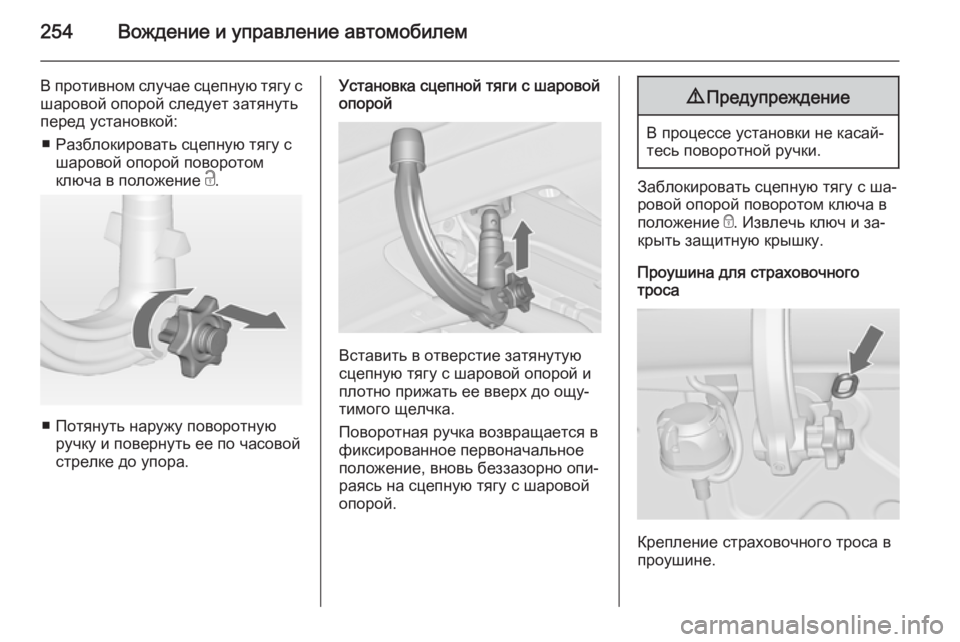

В противном случае сцепную тягу с
шаровой опорой следует затянуть
перед установкой:
■ Разблокировать сцепную тягу с шаровой опорой поворотом
ключа в положение c.
■ Потянуть наружу поворотную
ручку и повернуть ее по часовой
стрелке до упора.
Установка сцепной тяги с шаровой
опорой
Вставить в отверстие затянутую
сцепную тягу с шаровой опорой и плотно прижать ее вверх до ощу‐
тимого щелчка.
Поворотная ручка возвращается в фиксированное первоначальное
положение, вновь беззазорно опи‐
раясь на сцепную тягу с шаровой
опорой.
9 Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с ша‐
ровой опорой поворотом ключа в
положение e. Извлечь ключ и за‐
крыть защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.
