Приборы и средства управления135
Используйте клавишу MENU для
перехода между меню или для воз‐
врата из подменю на предыдущий
уровень.
Поверните маховичок, чтобы выде‐ лить нужный пункт меню или уста‐
новить числовое значение.
Нажмите клавишу SET/CLR, чтобы
выбрать функцию или подтвердить
сообщение.
Меню информации
автомобиля
Нажмите клавишу MENU, чтобы
выбрать Меню информации
автомобиля , или выберите X на
комбинированном дисплее верх‐ него уровня.
Выберите подменю вращением
ручки регулировки. Для подтвер‐
ждения нажмите кнопку SET/CLR.
Следуйте инструкциям, которые
приведены в подменю.
В зависимости от модификации на
экран могут выводиться следую‐
щие подменю:
■ Ед.измер. : изменение отобража‐
емых единиц измерения
■ Давл.в шинах : контроль давле‐
ния воздуха во всех шинах во время движения 3 297
■ Нагрузка на шины : выбор катего‐
рии давления воздуха в шинах в соответствии с фактическим да‐
влением 3 297

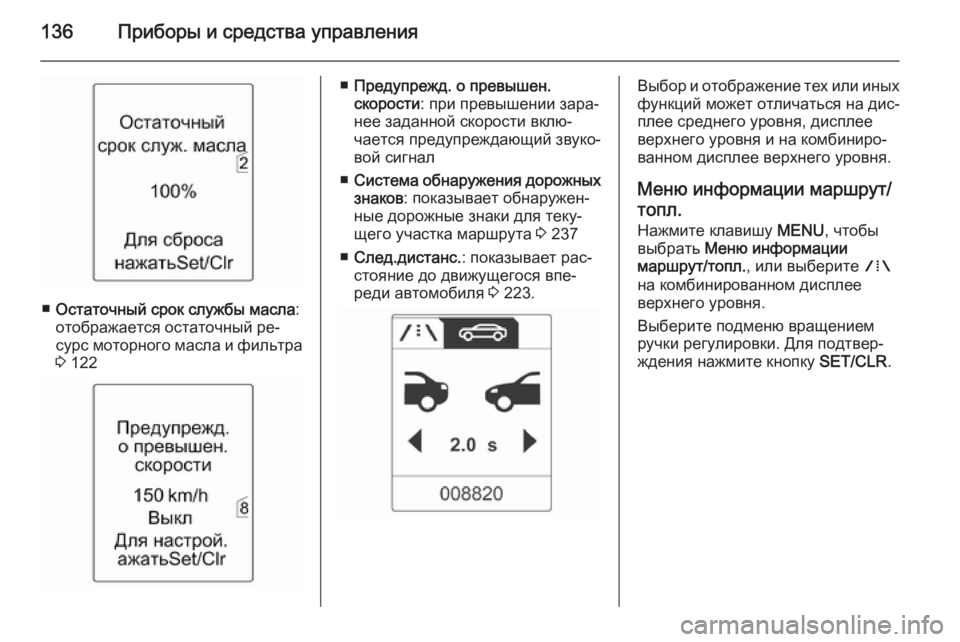

136Приборы и средства управления
■Остаточный срок службы масла :
отображается остаточный ре‐
сурс моторного масла и фильтра
3 122
■ Предупрежд. о превышен.
скорости : при превышении зара‐
нее заданной скорости вклю‐
чается предупреждающий звуко‐
вой сигнал
■ Система обнаружения дорожных
знаков : показывает обнаружен‐
ные дорожные знаки для теку‐
щего участка маршрута 3 237
■ След.дистанс. : показывает рас‐
стояние до движущегося впе‐
реди автомобиля 3 223.Выбор и отображение тех или иных
функций может отличаться на дис‐
плее среднего уровня, дисплее
верхнего уровня и на комбиниро‐
ванном дисплее верхнего уровня.
Меню информации маршрут/
топл.
Нажмите клавишу MENU, чтобы
выбрать Меню информации
маршрут/топл. , или выберите W
на комбинированном дисплее
верхнего уровня.
Выберите подменю вращением ручки регулировки. Для подтвер‐ждения нажмите кнопку SET/CLR.

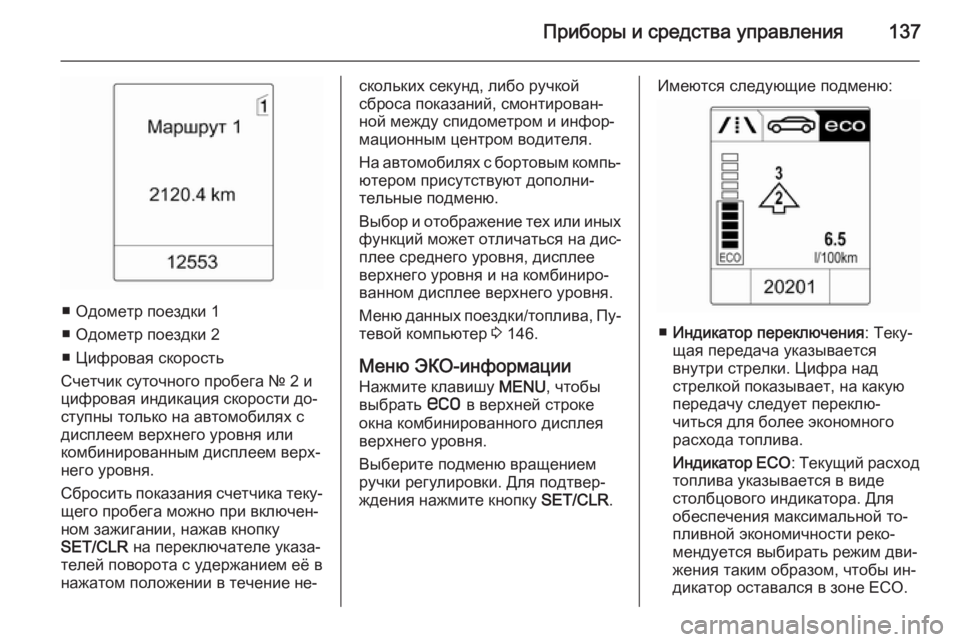

Приборы и средства управления137
■ Одометр поездки 1
■ Одометр поездки 2
■ Цифровая скорость
Счетчик суточного пробега № 2 и
цифровая индикация скорости до‐
ступны только на автомобилях с
дисплеем верхнего уровня или
комбинированным дисплеем верх‐
него уровня.
Сбросить показания счетчика теку‐ щего пробега можно при включен‐
ном зажигании, нажав кнопку
SET/CLR на переключателе указа‐
телей поворота с удержанием её в
нажатом положении в течение не‐
скольких секунд, либо ручкой
сброса показаний, смонтирован‐
ной между спидометром и инфор‐ мационным центром водителя.
На автомобилях с бортовым компь‐
ютером присутствуют дополни‐
тельные подменю.
Выбор и отображение тех или иных функций может отличаться на дис‐
плее среднего уровня, дисплее верхнего уровня и на комбиниро‐ванном дисплее верхнего уровня.
Меню данных поездки/топлива, Пу‐
тевой компьютер 3 146.
Меню ЭКО-информации
Нажмите клавишу MENU, чтобы
выбрать s в верхней строке
окна комбинированного дисплея
верхнего уровня.
Выберите подменю вращением
ручки регулировки. Для подтвер‐ ждения нажмите кнопку SET/CLR.Имеются следующие подменю:
■Индикатор переключения : Теку‐
щая передача указывается
внутри стрелки. Цифра над
стрелкой показывает, на какую
передачу следует переклю‐
читься для более экономного
расхода топлива.
Индикатор ECO: Текущий расход
топлива указывается в виде
столбцового индикатора. Для
обеспечения максимальной то‐
пливной экономичности реко‐
мендуется выбирать режим дви‐
жения таким образом, чтобы ин‐
дикатор оставался в зоне ECO.

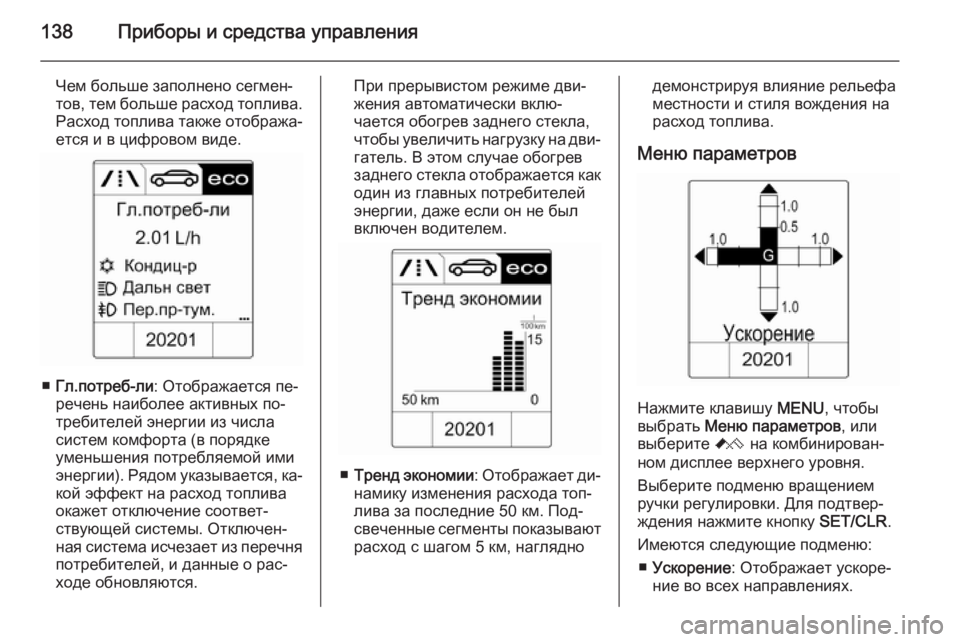

138Приборы и средства управления
Чем больше заполнено сегмен‐
тов, тем больше расход топлива. Расход топлива также отобража‐ется и в цифровом виде.
■ Гл.потреб-ли : Отображается пе‐
речень наиболее активных по‐
требителей энергии из числа
систем комфорта (в порядке
уменьшения потребляемой ими
энергии). Рядом указывается, ка‐
кой эффект на расход топлива
окажет отключение соответ‐
ствующей системы. Отключен‐
ная система исчезает из перечня потребителей, и данные о рас‐
ходе обновляются.
При прерывистом режиме дви‐
жения автоматически вклю‐
чается обогрев заднего стекла,
чтобы увеличить нагрузку на дви‐ гатель. В этом случае обогрев
заднего стекла отображается как один из главных потребителей
энергии, даже если он не был
включен водителем.
■ Тренд экономии : Отображает ди‐
намику изменения расхода топ‐
лива за последние 50 км. Под‐ свеченные сегменты показывают
расход с шагом 5 км, наглядно
демонстрируя влияние рельефа
местности и стиля вождения на
расход топлива.
Меню параметров
Нажмите клавишу MENU, чтобы
выбрать Меню параметров , или
выберите C на комбинирован‐
ном дисплее верхнего уровня.
Выберите подменю вращением ручки регулировки. Для подтвер‐ждения нажмите кнопку SET/CLR.
Имеются следующие подменю:
■ Ускорение : Отображает ускоре‐
ние во всех направлениях.

Приборы и средства управления139
■Таймер круга : Дисплей числа
кругов, максимальной скорости,
средней скорости и среднего
времени. Необходимо выпол‐
нять инструкции, указанные в
подменю.
■ Темп.охл.жидк. : Дисплей темпе‐
ратуры охлаждающей жидкости.
■ Аккумулятор : Отображает напря‐
жение аккумуляторной батареи
автомобиля.
Графический
информационный
дисплей, цветной
информационный
дисплей
В зависимости от конфигурации в
автомобиле может устанавли‐
ваться графический или цветной
информационный дисплей. Ин‐
формационный дисплей находится на приборной панели над инфор‐
мационно-развлекательной систе‐
мой.Графический
информационный дисплей
В зависимости от типа установлен‐ ной информационно-развлека‐
тельной системы автомобиль мо‐
жет комплектоваться графическим
информационным дисплеем од‐
ного из двух типов.
Графический информационный
дисплей отображает:
■ время 3 116
■ температуру наружного воздуха 3 115
■ дату 3 116
■ Данные информационно-развле‐ кательной системы, см. описание
в руководстве на информа‐
ционно-развлекательную сис‐
тему
■ индивидуальные настройки ав‐ томобиля 3 149

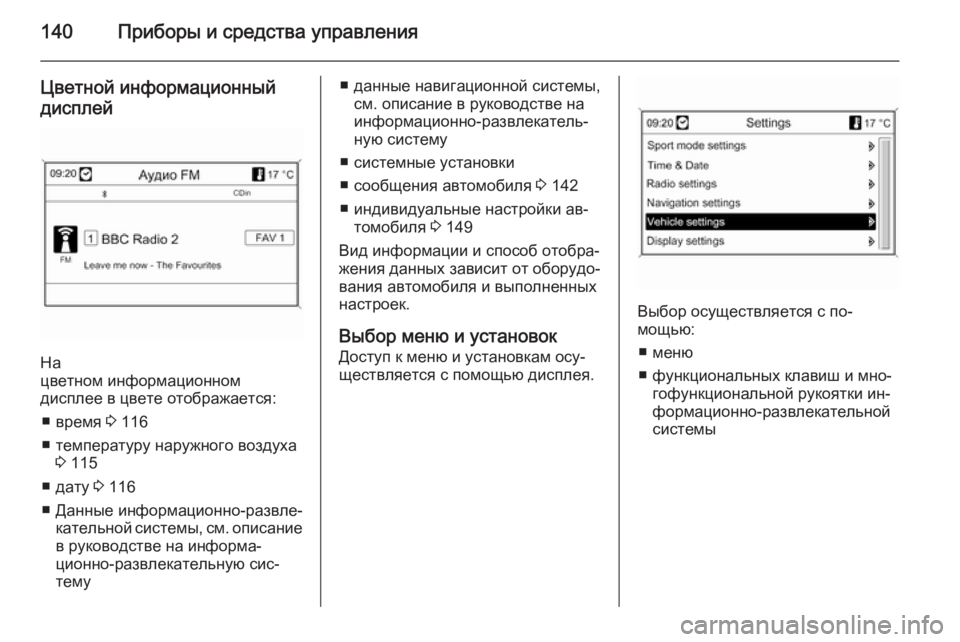

140Приборы и средства управления
Цветной информационный
дисплей
На
цветном информационном
дисплее в цвете отображается:
■ время 3 116
■ температуру наружного воздуха 3 115
■ дату 3 116
■ Данные информационно-развле‐ кательной системы, см. описание
в руководстве на информа‐
ционно-развлекательную сис‐
тему
■ данные навигационной системы, см. описание в руководстве на
информационно-развлекатель‐
ную систему
■ системные установки
■ сообщения автомобиля 3 142
■ индивидуальные настройки ав‐ томобиля 3 149
Вид информации и способ отобра‐
жения данных зависит от оборудо‐
вания автомобиля и выполненных
настроек.
Выбор меню и установок Доступ к меню и установкам осу‐
ществляется с помощью дисплея.
Выбор осуществляется с по‐
мощью:
■ меню
■ функциональных клавиш и мно‐ гофункциональной рукоятки ин‐
формационно-развлекательной
системы

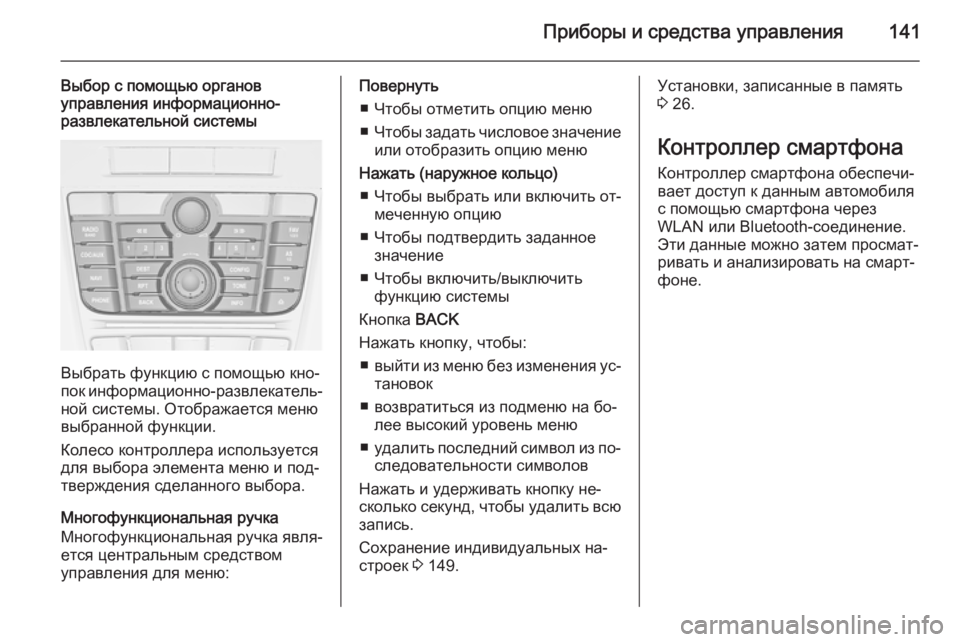

Приборы и средства управления141
Выбор с помощью органов
управления информационно-
развлекательной системы
Выбрать функцию с помощью кно‐
пок информационно-развлекатель‐ ной системы. Отображается меню
выбранной функции.
Колесо контроллера используется
для выбора элемента меню и под‐
тверждения сделанного выбора.
Многофункциональная ручка
Многофункциональная ручка явля‐
ется центральным средством
управления для меню:
Повернуть
■ Чтобы отметить опцию меню
■ Чтобы задать числовое значение
или отобразить опцию меню
Нажать (наружное кольцо) ■ Чтобы выбрать или включить от‐ меченную опцию
■ Чтобы подтвердить заданное значение
■ Чтобы включить/выключить функцию системы
Кнопка BACK
Нажать кнопку, чтобы: ■ выйти из меню без изменения ус‐
тановок
■ возвратиться из подменю на бо‐ лее высокий уровень меню
■ удалить последний символ из по‐
следовательности символов
Нажать и удерживать кнопку не‐
сколько секунд, чтобы удалить всю
запись.
Сохранение индивидуальных на‐ строек 3 149.Установки, записанные в память
3 26.
Контроллер смартфона
Контроллер смартфона обеспечи‐
вает доступ к данным автомобиля
с помощью смартфона через
WLAN или Bluetooth-соединение.
Эти данные можно затем просмат‐
ривать и анализировать на смарт‐
фоне.

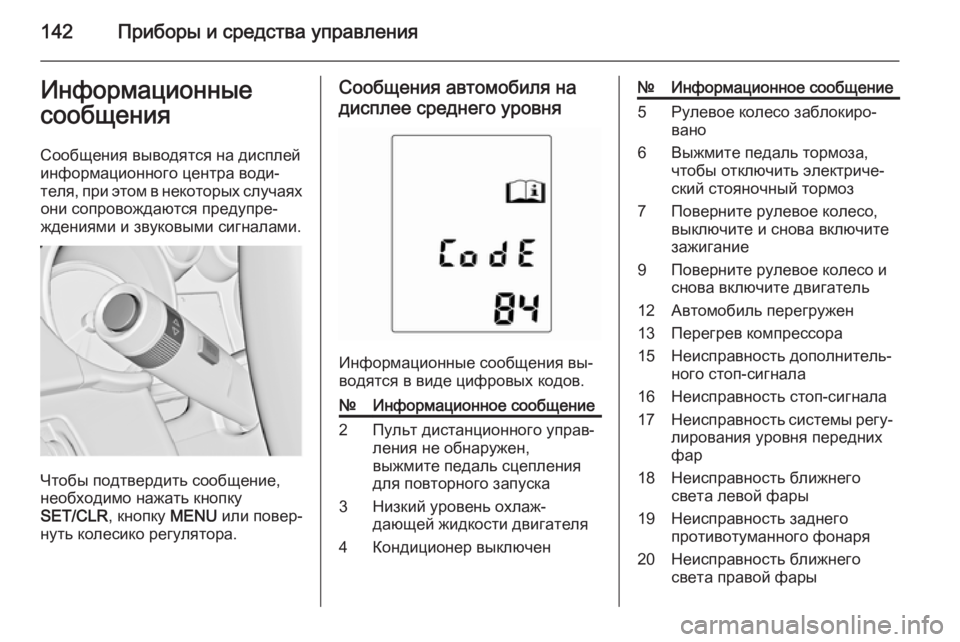

142Приборы и средства управленияИнформационные
сообщения
Сообщения выводятся на дисплей информационного центра води‐
теля, при этом в некоторых случаях они сопровождаются предупре‐
ждениями и звуковыми сигналами.
Чтобы подтвердить сообщение,
необходимо нажать кнопку
SET/CLR , кнопку MENU или повер‐
нуть колесико регулятора.
Сообщения автомобиля на
дисплее среднего уровня
Информационные сообщения вы‐
водятся в виде цифровых кодов.
№Информационное сообщение2Пульт дистанционного управ‐
ления не обнаружен,
выжмите педаль сцепления
для повторного запуска3Низкий уровень охлаж‐
дающей жидкости двигателя4Кондиционер выключен№Информационное сообщение5Рулевое колесо заблокиро‐
вано6Выжмите педаль тормоза,
чтобы отключить электриче‐
ский стояночный тормоз7Поверните рулевое колесо,
выключите и снова включите
зажигание9Поверните рулевое колесо и
снова включите двигатель12Автомобиль перегружен13Перегрев компрессора15Неисправность дополнитель‐
ного стоп-сигнала16Неисправность стоп-сигнала17Неисправность системы регу‐ лирования уровня передних
фар18Неисправность ближнего
света левой фары19Неисправность заднего
противотуманного фонаря20Неисправность ближнего
света правой фары
