2013 YAMAHA YZ125LC Notices Demploi (in French)

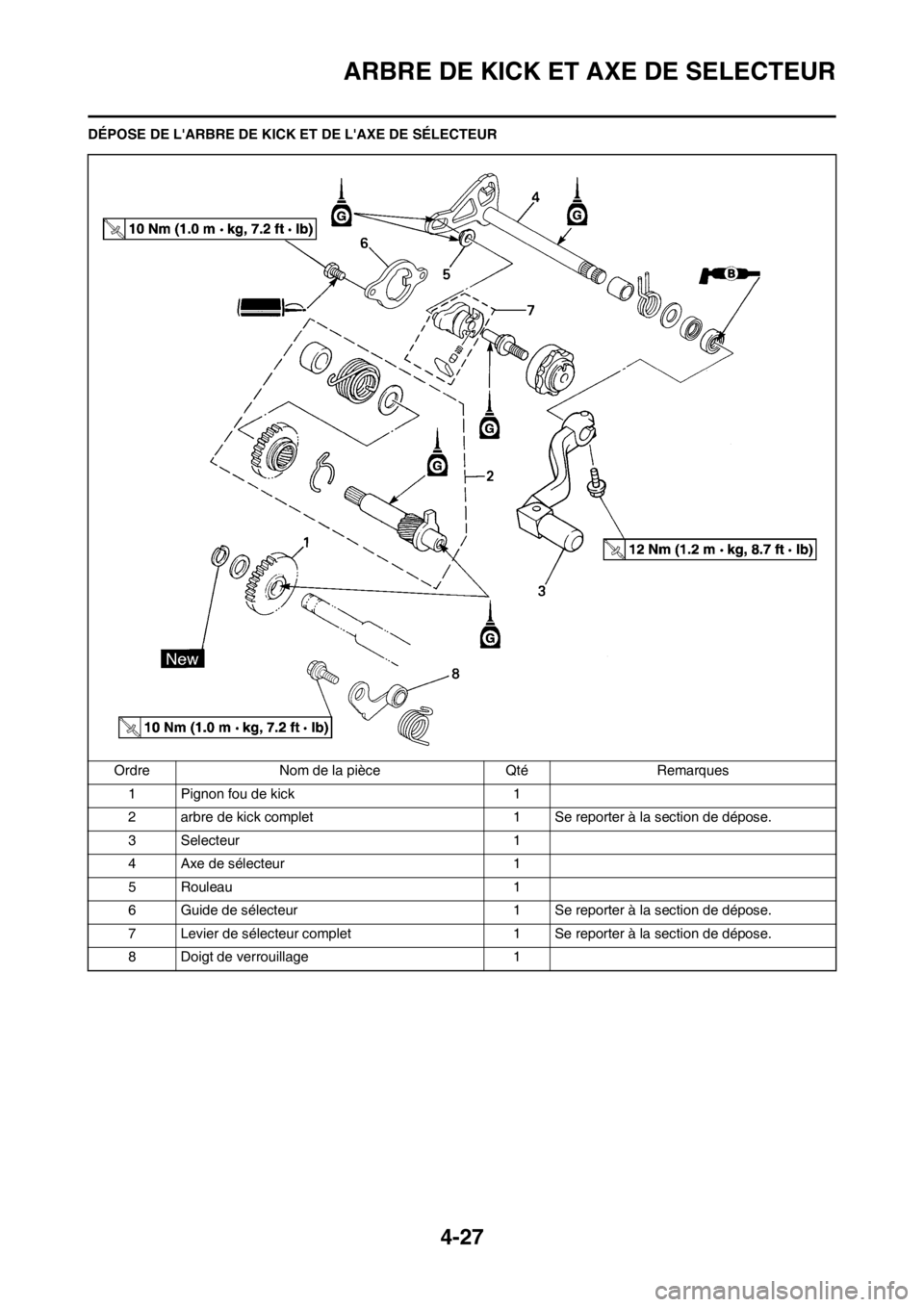

4-27
ARBRE DE KICK ET AXE DE SELECTEUR
DÉPOSE DE L'ARBRE DE KICK ET DE L'AXE DE SÉLECTEUR
Ordre Nom de la pièce Qté Remarques
1 Pignon fou de kick 1
2 arbre de kick complet 1 Se reporter à la section de dépose.
3 Selecteur 1
4 Axe de sélecteur 1
5 Rouleau 1
6 Guide de sélecteur 1 Se reporter à la section de dépose.
7 Levier de sélecteur complet 1 Se reporter à la section de dépose.
8 Doigt de verrouillage 1

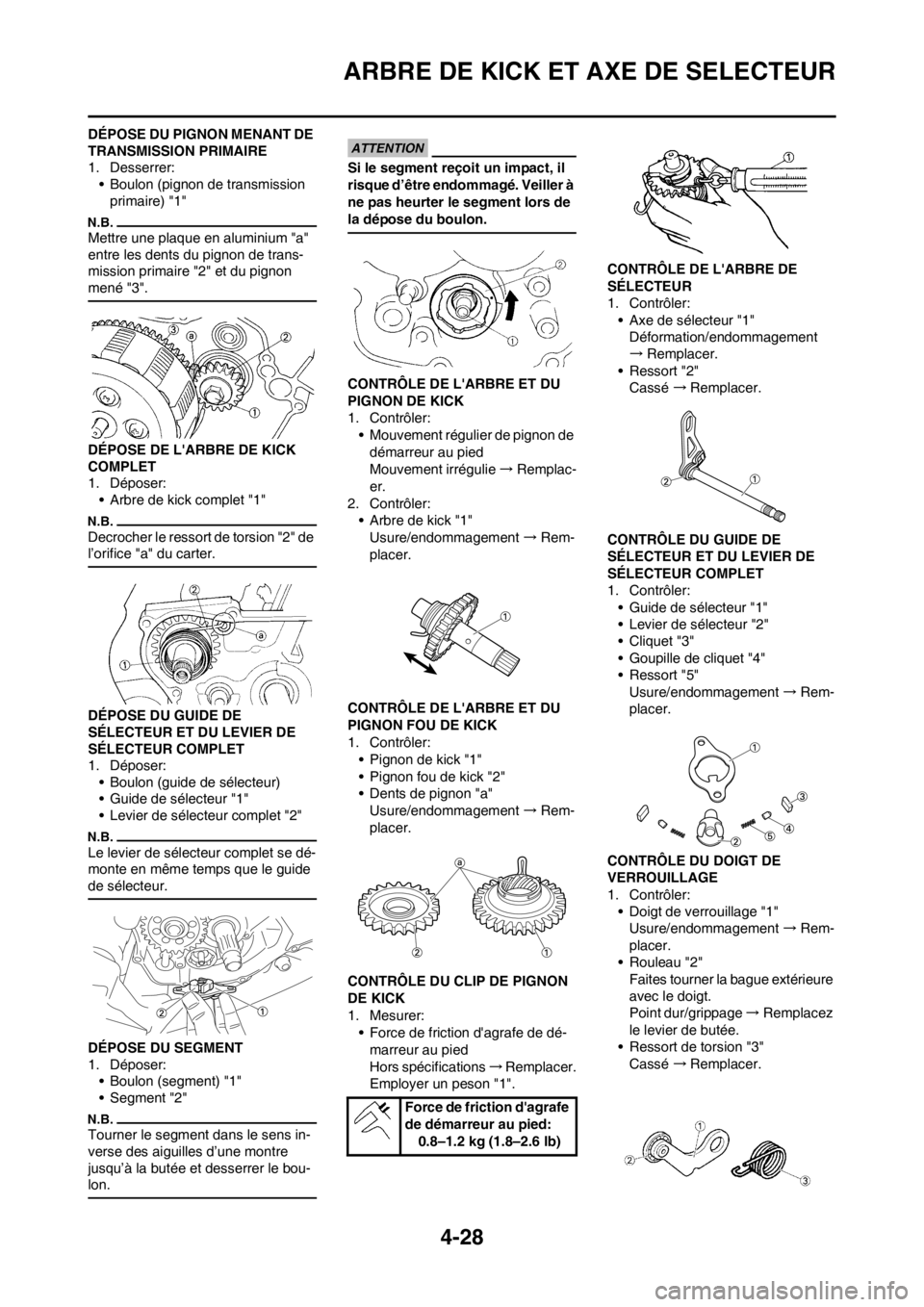

4-28
ARBRE DE KICK ET AXE DE SELECTEUR
DÉPOSE DU PIGNON MENANT DE
TRANSMISSION PRIMAIRE
1. Desserrer:
• Boulon (pignon de transmission
primaire) "1"
Mettre une plaque en aluminium "a"
entre les dents du pignon de trans-
mission primaire "2" et du pignon
mené "3".
DÉPOSE DE L'ARBRE DE KICK
COMPLET
1. Déposer:
• Arbre de kick complet "1"
Decrocher le ressort de torsion "2" de
l’orifice "a" du carter.
DÉPOSE DU GUIDE DE
SÉLECTEUR ET DU LEVIER DE
SÉLECTEUR COMPLET
1. Déposer:
• Boulon (guide de sélecteur)
• Guide de sélecteur "1"
• Levier de sélecteur complet "2"
Le levier de sélecteur complet se dé-
monte en même temps que le guide
de sélecteur.
DÉPOSE DU SEGMENT
1. Déposer:
• Boulon (segment) "1"
• Segment "2"
Tourner le segment dans le sens in-
verse des aiguilles d’une montre
jusqu’à la butée et desserrer le bou-
lon.
Si le segment reçoit un impact, il
risque d’être endommagé. Veiller à
ne pas heurter le segment lors de
la dépose du boulon.
CONTRÔLE DE L'ARBRE ET DU
PIGNON DE KICK
1. Contrôler:
• Mouvement régulier de pignon de
démarreur au pied
Mouvement irrégulie →Remplac-
er.
2. Contrôler:
• Arbre de kick "1"
Usure/endommagement →Rem-
placer.
CONTRÔLE DE L'ARBRE ET DU
PIGNON FOU DE KICK
1. Contrôler:
• Pignon de kick "1"
• Pignon fou de kick "2"
• Dents de pignon "a"
Usure/endommagement →Rem-
placer.
CONTRÔLE DU CLIP DE PIGNON
DE KICK
1. Mesurer:
• Force de friction d'agrafe de dé-
marreur au pied
Hors spécifications →Remplacer.
Employer un peson "1".CONTRÔLE DE L'ARBRE DE
SÉLECTEUR
1. Contrôler:
• Axe de sélecteur "1"
Déformation/endommagement　
→Remplacer.
• Ressort "2"
Cassé →Remplacer.
CONTRÔLE DU GUIDE DE
SÉLECTEUR ET DU LEVIER DE
SÉLECTEUR COMPLET
1. Contrôler:
• Guide de sélecteur "1"
• Levier de sélecteur "2"
• Cliquet "3"
• Goupille de cliquet "4"
• Ressort "5"
Usure/endommagement →Rem-
placer.
CONTRÔLE DU DOIGT DE
VERROUILLAGE
1. Contrôler:
• Doigt de verrouillage "1"
Usure/endommagement →Rem-
placer.
• Rouleau "2"
Faites tourner la bague extérieure
avec le doigt.
Point dur/grippage →Remplacez
le levier de butée.
• Ressort de torsion "3"
Cassé →Remplacer.
Force de friction d'agrafe
de démarreur au pied:
0.8–1.2 kg (1.8–2.6 lb)

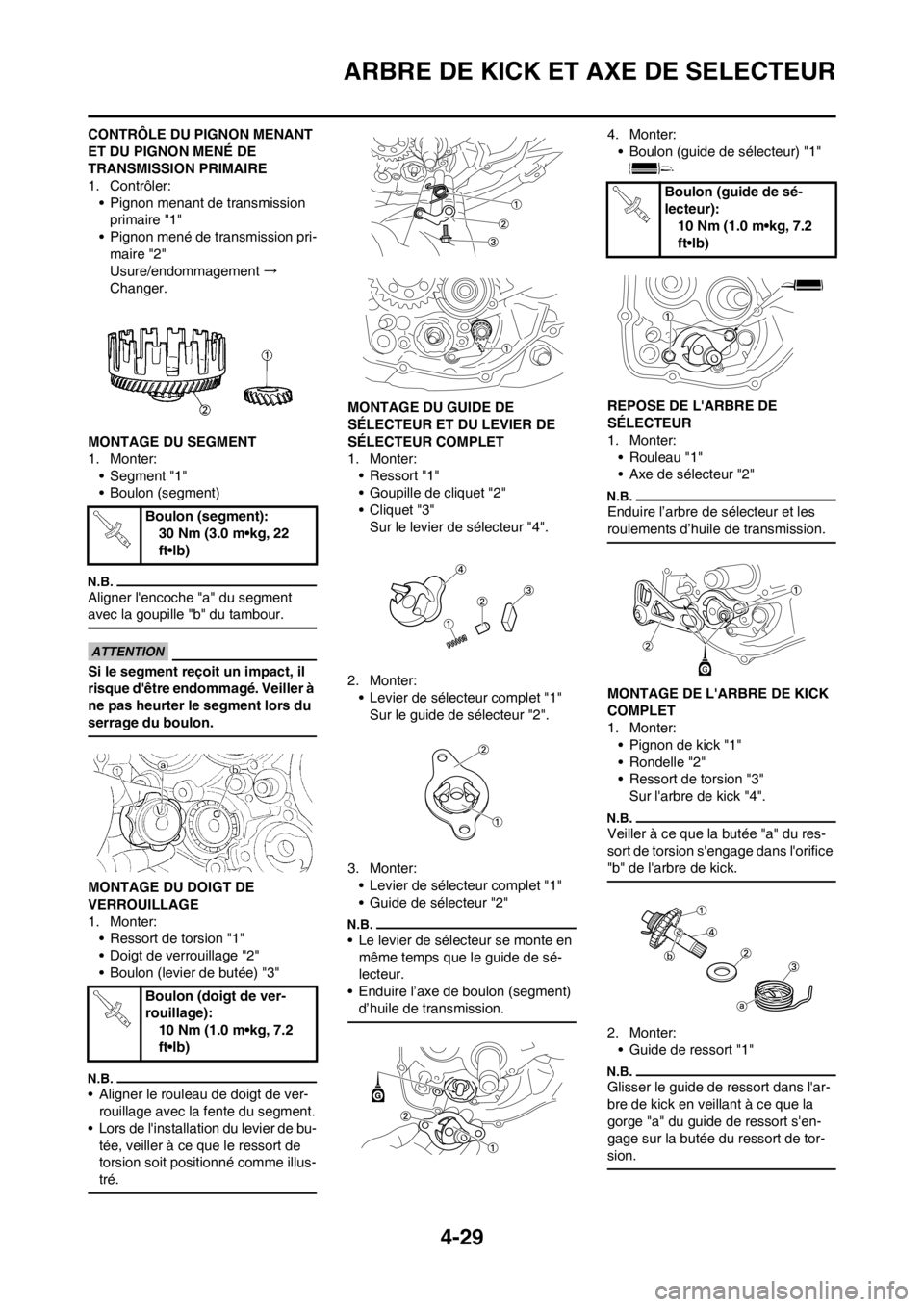

4-29
ARBRE DE KICK ET AXE DE SELECTEUR
CONTRÔLE DU PIGNON MENANT
ET DU PIGNON MENÉ DE
TRANSMISSION PRIMAIRE
1. Contrôler:
• Pignon menant de transmission
primaire "1"
• Pignon mené de transmission pri-
maire "2"
Usure/endommagement →
Changer.
MONTAGE DU SEGMENT
1. Monter:
• Segment "1"
• Boulon (segment)
Aligner l'encoche "a" du segment
avec la goupille "b" du tambour.
Si le segment reçoit un impact, il
risque d'être endommagé. Veiller à
ne pas heurter le segment lors du
serrage du boulon.
MONTAGE DU DOIGT DE
VERROUILLAGE
1. Monter:
• Ressort de torsion "1"
• Doigt de verrouillage "2"
• Boulon (levier de butée) "3"
• Aligner le rouleau de doigt de ver-
rouillage avec la fente du segment.
• Lors de l'installation du levier de bu-
tée, veiller à ce que le ressort de
torsion soit positionné comme illus-
tré.
MONTAGE DU GUIDE DE
SÉLECTEUR ET DU LEVIER DE
SÉLECTEUR COMPLET
1. Monter:
• Ressort "1"
• Goupille de cliquet "2"
• Cliquet "3"
Sur le levier de sélecteur "4".
2. Monter:
• Levier de sélecteur complet "1"
Sur le guide de sélecteur "2".
3. Monter:
• Levier de sélecteur complet "1"
• Guide de sélecteur "2"
• Le levier de sélecteur se monte en
même temps que le guide de sé-
lecteur.
• Enduire l’axe de boulon (segment)
d’huile de transmission.
4. Monter:
• Boulon (guide de sélecteur) "1"
REPOSE DE L'ARBRE DE
SÉLECTEUR
1. Monter:
• Rouleau "1"
• Axe de sélecteur "2"
Enduire l’arbre de sélecteur et les
roulements d’huile de transmission.
MONTAGE DE L'ARBRE DE KICK
COMPLET
1. Monter:
• Pignon de kick "1"
• Rondelle "2"
• Ressort de torsion "3"
Sur l'arbre de kick "4".
Veiller à ce que la butée "a" du res-
sort de torsion s'engage dans l'orifice
"b" de l'arbre de kick.
2. Monter:
• Guide de ressort "1"
Glisser le guide de ressort dans l'ar-
bre de kick en veillant à ce que la
gorge "a" du guide de ressort s'en-
gage sur la butée du ressort de tor-
sion.
Boulon (segment):
30 Nm (3.0 m•kg, 22
ft•lb)
Boulon (doigt de ver-
rouillage):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (guide de sé-
lecteur):
10 Nm (1.0 m•kg, 7.2
ft•lb)

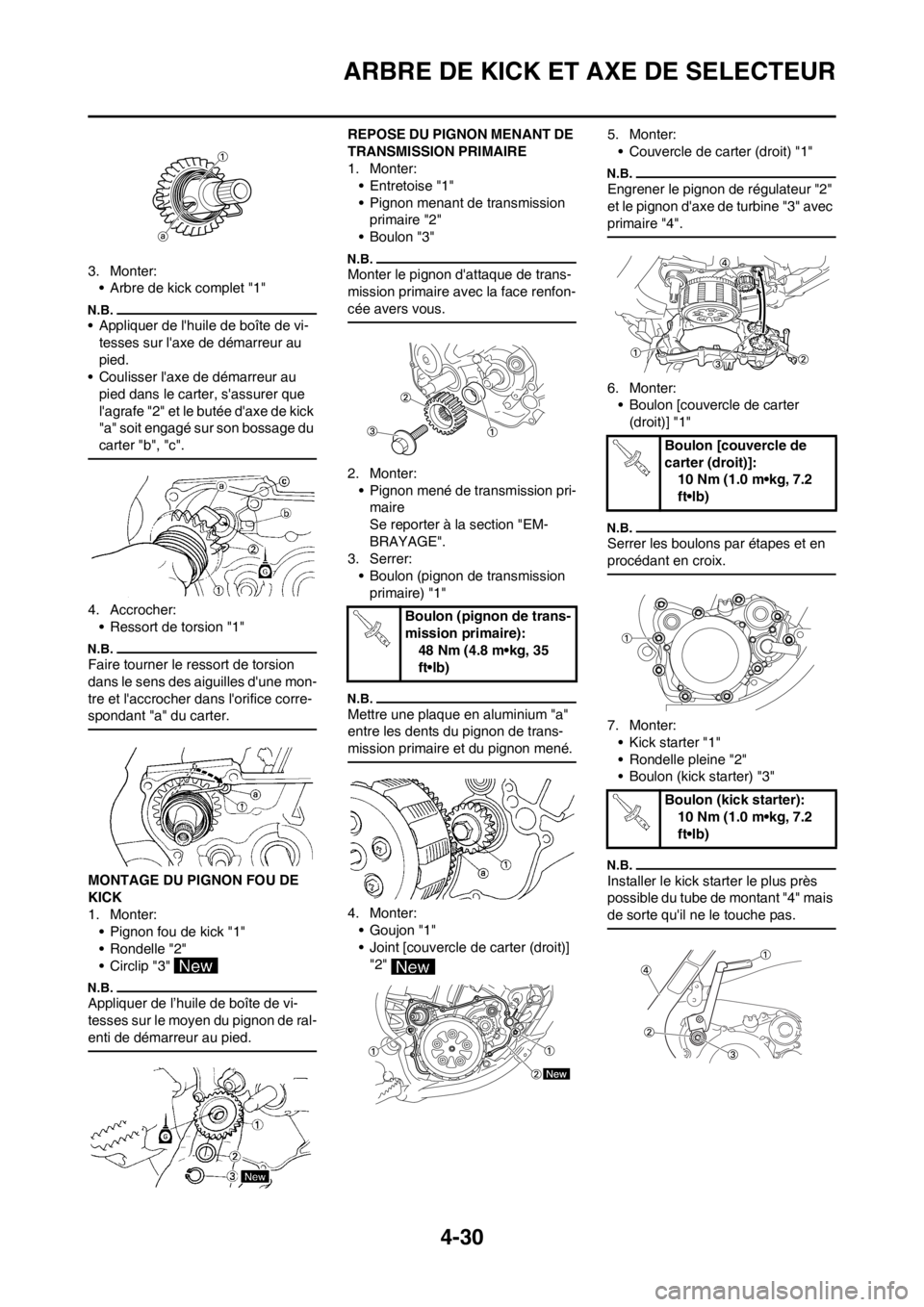

4-30
ARBRE DE KICK ET AXE DE SELECTEUR
3. Monter:
• Arbre de kick complet "1"
• Appliquer de l'huile de boîte de vi-
tesses sur l'axe de démarreur au
pied.
• Coulisser l'axe de démarreur au
pied dans le carter, s'assurer que
l'agrafe "2" et le butée d'axe de kick
"a" soit engagé sur son bossage du
carter "b", "c".
4. Accrocher:
• Ressort de torsion "1"
Faire tourner le ressort de torsion
dans le sens des aiguilles d'une mon-
tre et l'accrocher dans l'orifice corre-
spondant "a" du carter.
MONTAGE DU PIGNON FOU DE
KICK
1. Monter:
• Pignon fou de kick "1"
• Rondelle "2"
• Circlip "3"
Appliquer de l’huile de boîte de vi-
tesses sur le moyen du pignon de ral-
enti de démarreur au pied.
REPOSE DU PIGNON MENANT DE
TRANSMISSION PRIMAIRE
1. Monter:
•Entretoise "1"
• Pignon menant de transmission
primaire "2"
• Boulon "3"
Monter le pignon d'attaque de trans-
mission primaire avec la face renfon-
cée avers vous.
2. Monter:
• Pignon mené de transmission pri-
maire
Se reporter à la section "EM-
BRAYAGE".
3. Serrer:
• Boulon (pignon de transmission
primaire) "1"
Mettre une plaque en aluminium "a"
entre les dents du pignon de trans-
mission primaire et du pignon mené.
4. Monter:
• Goujon "1"
• Joint [couvercle de carter (droit)]
"2" 5. Monter:
• Couvercle de carter (droit) "1"
Engrener le pignon de régulateur "2"
et le pignon d'axe de turbine "3" avec
primaire "4".
6. Monter:
• Boulon [couvercle de carter
(droit)] "1"
Serrer les boulons par étapes et en
procédant en croix.
7. Monter:
• Kick starter "1"
• Rondelle pleine "2"
• Boulon (kick starter) "3"
Installer le kick starter le plus près
possible du tube de montant "4" mais
de sorte qu'il ne le touche pas.
Boulon (pignon de trans-
mission primaire):
48 Nm (4.8 m•kg, 35
ft•lb)
Boulon [couvercle de
carter (droit)]:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (kick starter):
10 Nm (1.0 m•kg, 7.2
ft•lb)

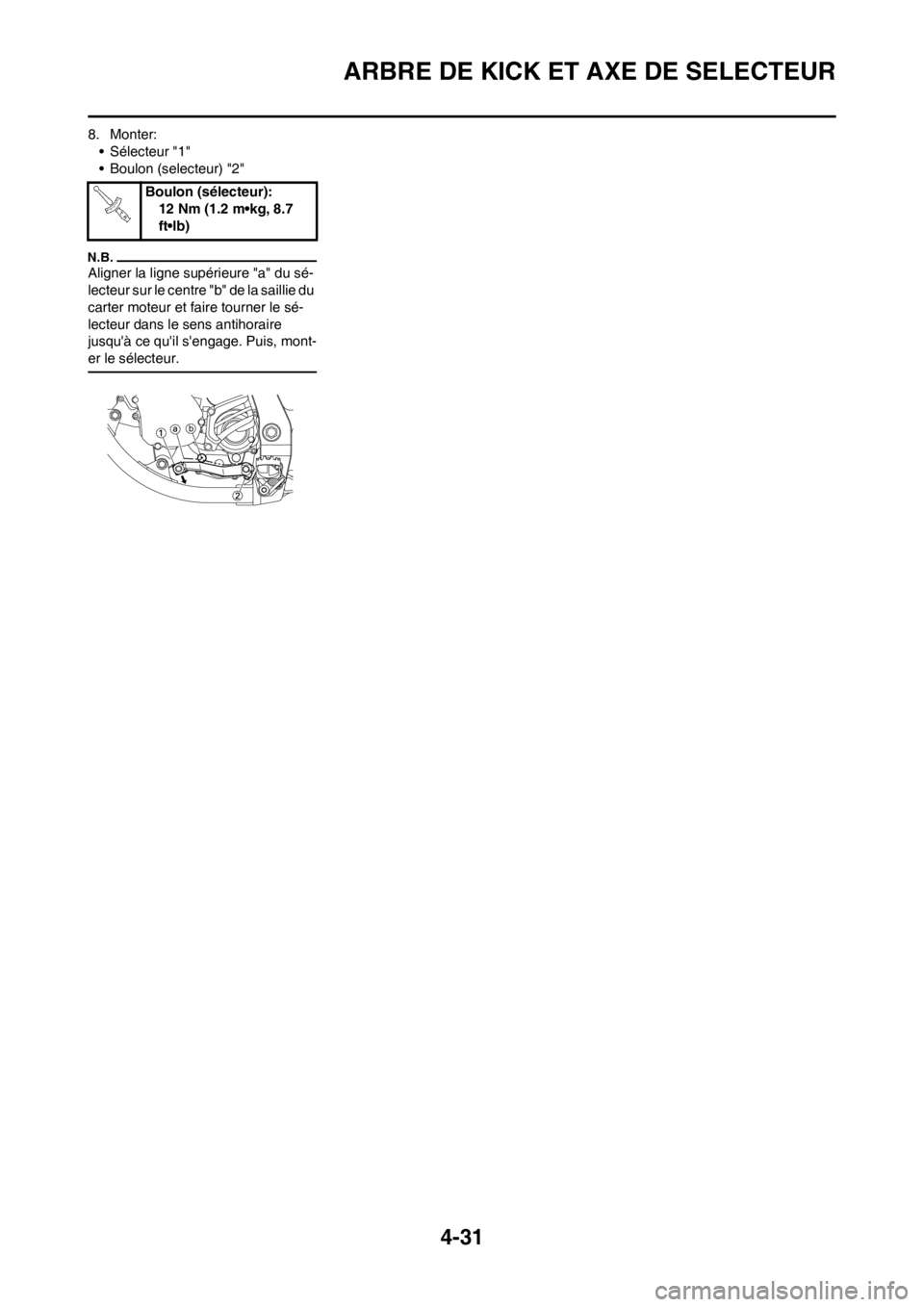

4-31
ARBRE DE KICK ET AXE DE SELECTEUR
8. Monter:
• Sélecteur "1"
• Boulon (selecteur) "2"
Aligner la ligne supérieure "a" du sé-
lecteur sur le centre "b" de la saillie du
carter moteur et faire tourner le sé-
lecteur dans le sens antihoraire
jusqu'à ce qu'il s'engage. Puis, mont-
er le sélecteur.
Boulon (sélecteur):
12 Nm (1.2 m•kg, 8.7
ft•lb)

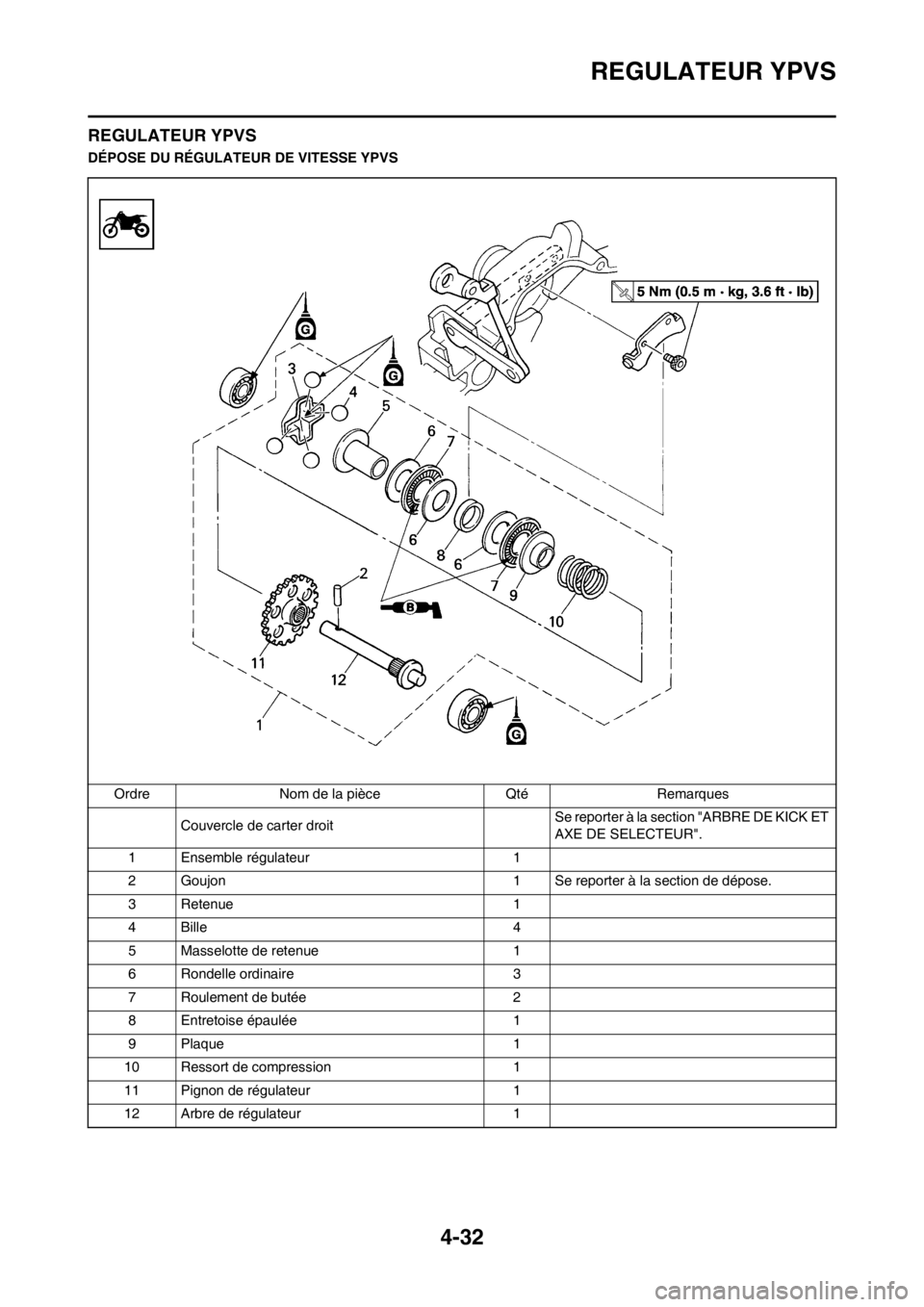

4-32
REGULATEUR YPVS
REGULATEUR YPVS
DÉPOSE DU RÉGULATEUR DE VITESSE YPVS
Ordre Nom de la pièce Qté Remarques
Couvercle de carter droitSe reporter à la section "ARBRE DE KICK ET
AXE DE SELECTEUR".
1 Ensemble régulateur 1
2 Goujon 1 Se reporter à la section de dépose.
3 Retenue 1
4 Bille 4
5 Masselotte de retenue 1
6 Rondelle ordinaire 3
7 Roulement de butée 2
8 Entretoise épaulée 1
9 Plaque 1
10 Ressort de compression 1
11 Pignon de régulateur 1
12 Arbre de régulateur 1

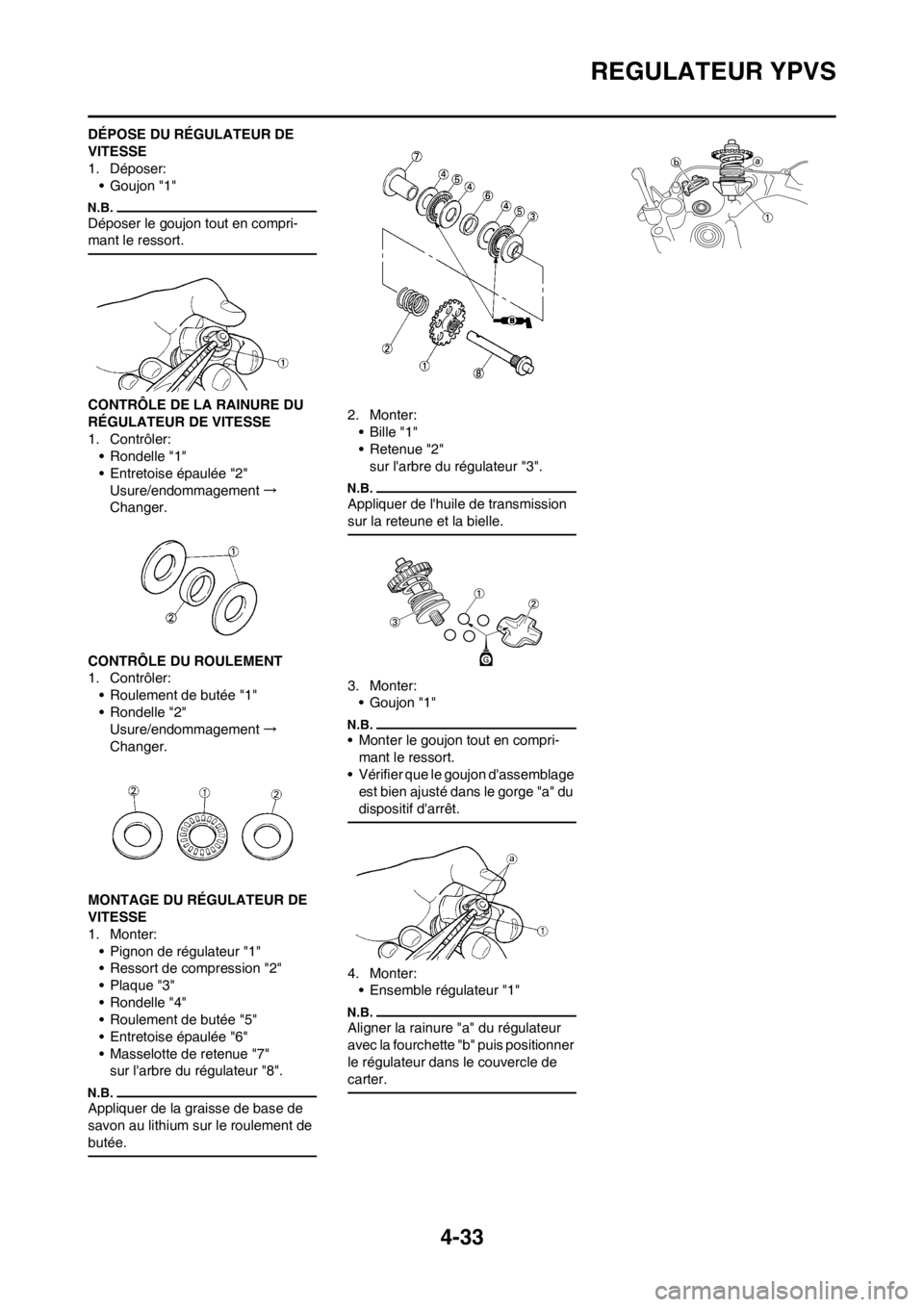

4-33
REGULATEUR YPVS
DÉPOSE DU RÉGULATEUR DE
VITESSE
1. Déposer:
•Goujon "1"
Déposer le goujon tout en compri-
mant le ressort.
CONTRÔLE DE LA RAINURE DU
RÉGULATEUR DE VITESSE
1. Contrôler:
• Rondelle "1"
• Entretoise épaulée "2"
Usure/endommagement→
Changer.
CONTRÔLE DU ROULEMENT
1. Contrôler:
• Roulement de butée "1"
• Rondelle "2"
Usure/endommagement→
Changer.
MONTAGE DU RÉGULATEUR DE
VITESSE
1. Monter:
• Pignon de régulateur "1"
• Ressort de compression "2"
• Plaque "3"
• Rondelle "4"
• Roulement de butée "5"
• Entretoise épaulée "6"
• Masselotte de retenue "7"
sur l'arbre du régulateur "8".
Appliquer de la graisse de base de
savon au lithium sur le roulement de
butée.
2. Monter:
• Bille "1"
• Retenue "2"
sur l'arbre du régulateur "3".
Appliquer de l'huile de transmission
sur la reteune et la bielle.
3. Monter:
• Goujon "1"
• Monter le goujon tout en compri-
mant le ressort.
• Vérifier que le goujon d'assemblage
est bien ajusté dans le gorge "a" du
dispositif d'arrêt.
4. Monter:
• Ensemble régulateur "1"
Aligner la rainure "a" du régulateur
avec la fourchette "b" puis positionner
le régulateur dans le couvercle de
carter.

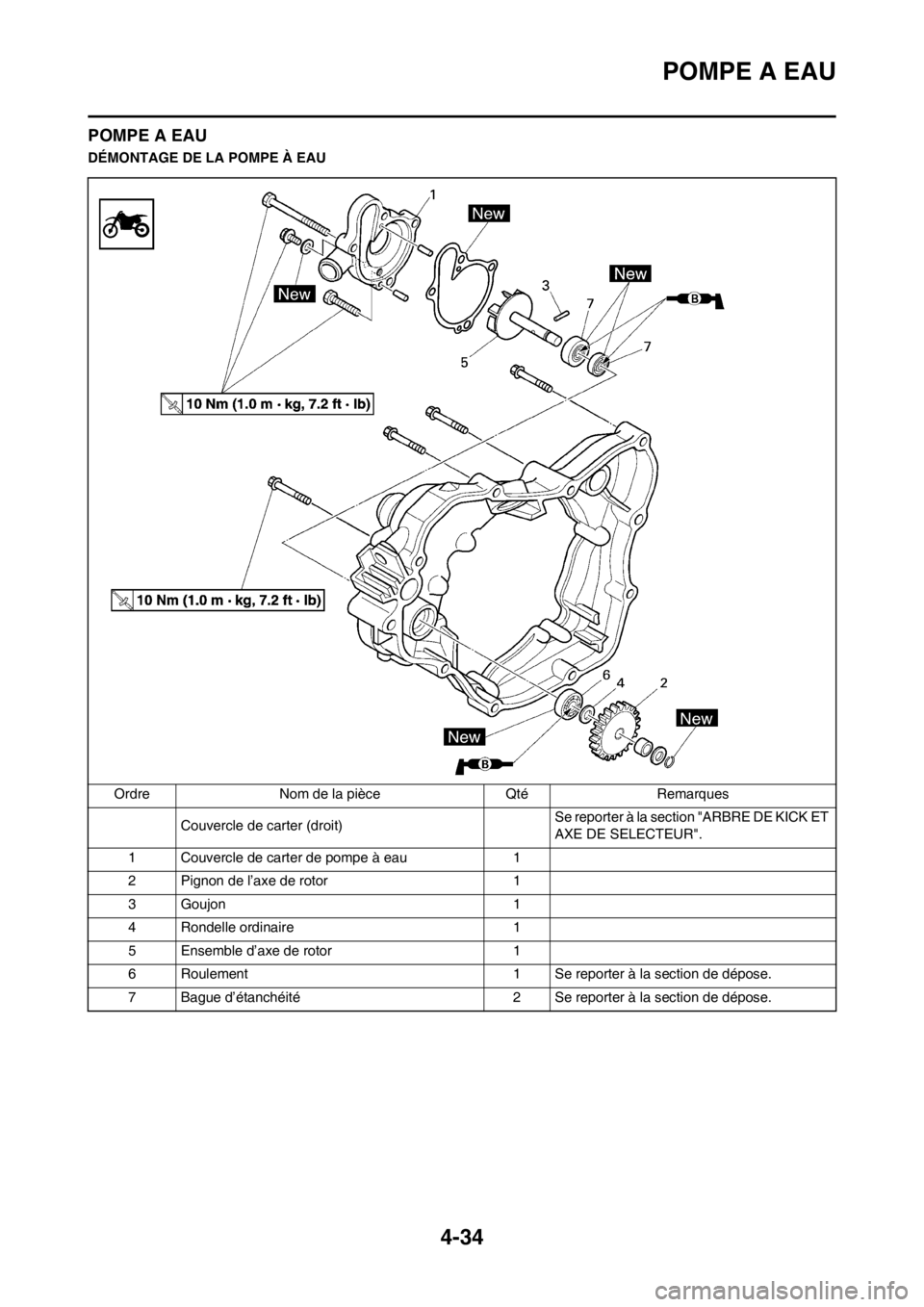

4-34
POMPE A EAU
POMPE A EAU
DÉMONTAGE DE LA POMPE À EAU
Ordre Nom de la pièce Qté Remarques
Couvercle de carter (droit)Se reporter à la section "ARBRE DE KICK ET
AXE DE SELECTEUR".
1 Couvercle de carter de pompe à eau 1
2 Pignon de l’axe de rotor 1
3 Goujon 1
4 Rondelle ordinaire 1
5 Ensemble d’axe de rotor 1
6 Roulement 1 Se reporter à la section de dépose.
7 Bague d’étanchéité 2 Se reporter à la section de dépose.
