2013 YAMAHA YZ125LC Notices Demploi (in French)

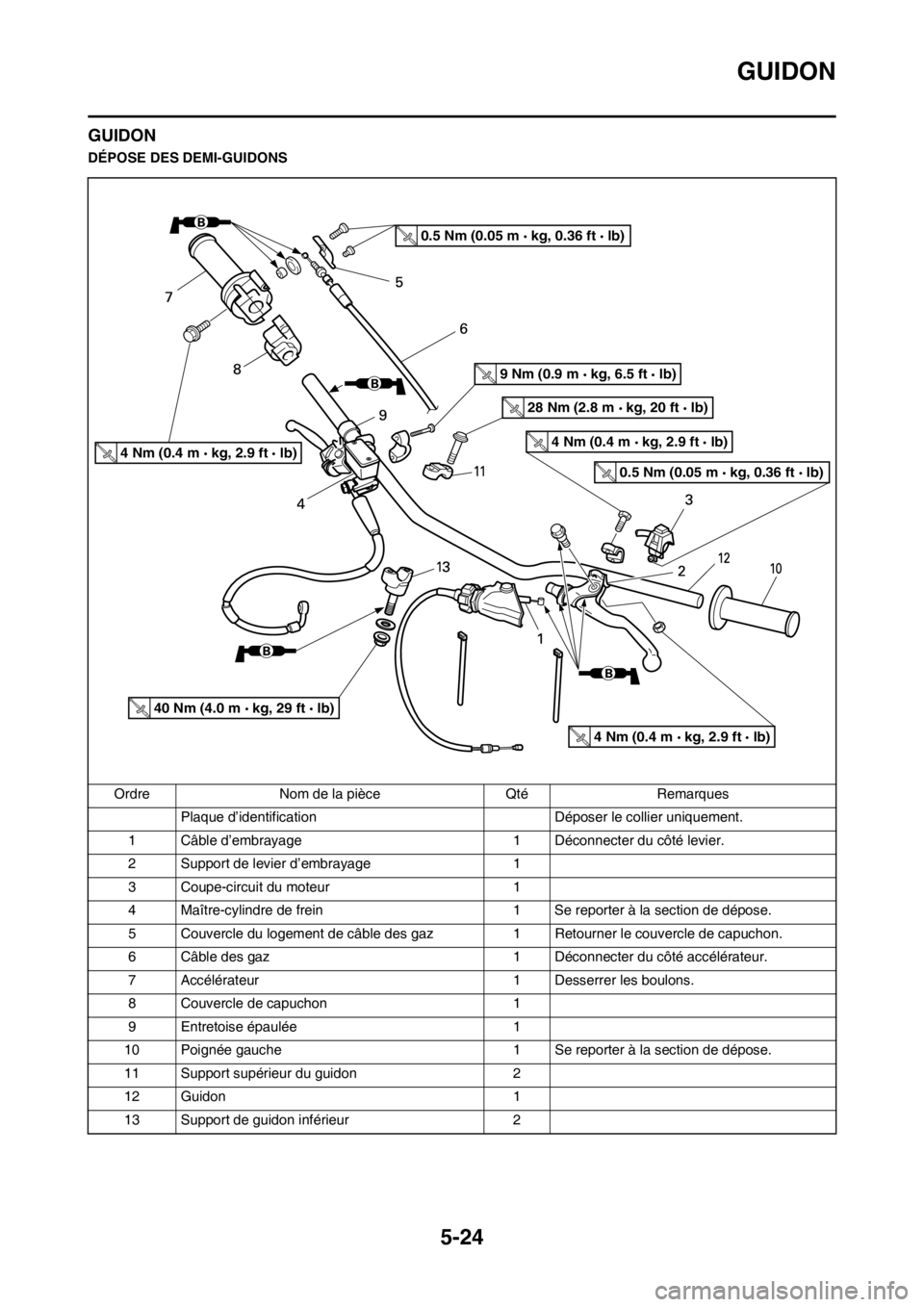

5-24
GUIDON
GUIDON
DÉPOSE DES DEMI-GUIDONS
Ordre Nom de la pièce Qté Remarques
Plaque d’identification Déposer le collier uniquement.
1 Câble d’embrayage 1 Déconnecter du côté levier.
2 Support de levier d’embrayage 1
3 Coupe-circuit du moteur 1
4 Maître-cylindre de frein 1 Se reporter à la section de dépose.
5 Couvercle du logement de câble des gaz 1 Retourner le couvercle de capuchon.
6 Câble des gaz 1 Déconnecter du côté accélérateur.
7 Accélérateur 1 Desserrer les boulons.
8 Couvercle de capuchon 1
9 Entretoise épaulée 1
10 Poignée gauche 1 Se reporter à la section de dépose.
11 Support supérieur du guidon 2
12 Guidon 1
13 Support de guidon inférieur 2
4 Nm (0.4 m kg, 2.9 ft lb)4 Nm (0.4 m kg, 2.9 ft lb)
4 Nm (0.4 m kg, 2.9 ft lb)
9 Nm (0.9 m kg, 6.5 ft lb)
28 Nm (2.8 m kg, 20 ft lb)
40 Nm (4.0 m kg, 29 ft lb)
0.5 Nm (0.05 m kg, 0.36 ft lb)
0.5 Nm (0.05 m kg, 0.36 ft lb)

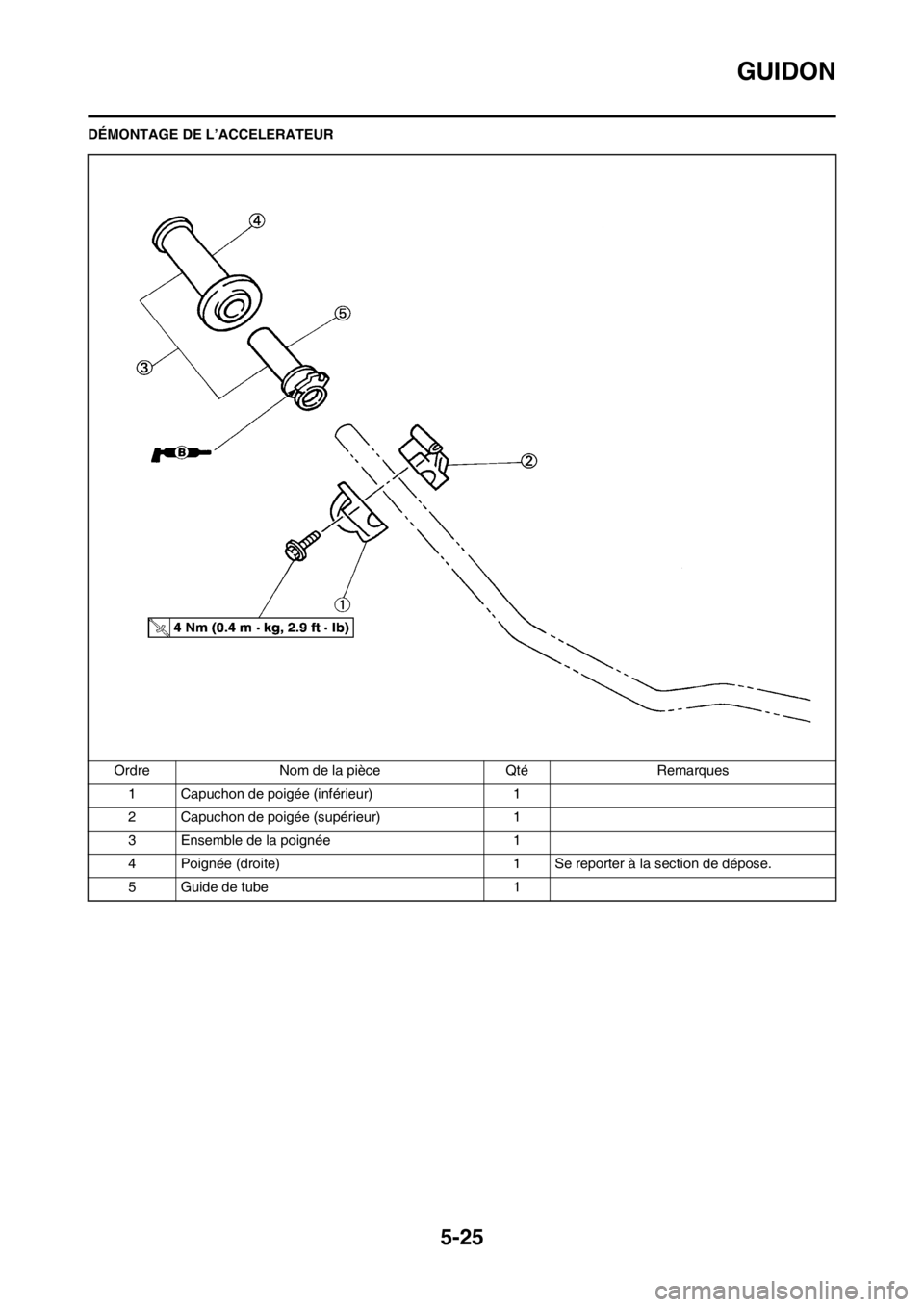

5-25
GUIDON
DÉMONTAGE DE L’ACCELERATEUR
Ordre Nom de la pièce Qté Remarques
1 Capuchon de poigée (inférieur) 1
2 Capuchon de poigée (supérieur) 1
3 Ensemble de la poignée 1
4 Poignée (droite) 1 Se reporter à la section de dépose.
5 Guide de tube 1

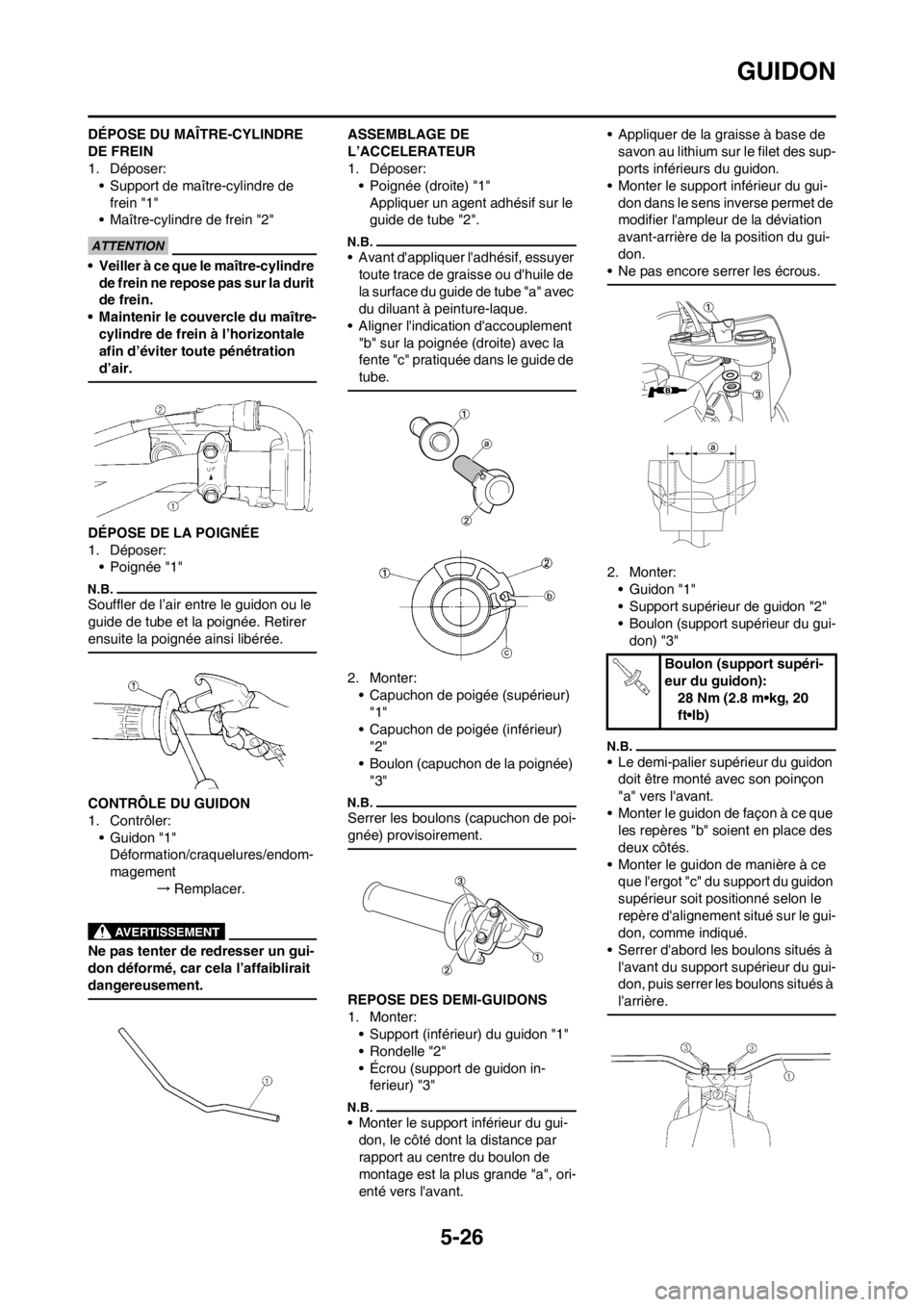

5-26
GUIDON
DÉPOSE DU MAÎTRE-CYLINDRE
DE FREIN
1. Déposer:
• Support de maître-cylindre de
frein "1"
• Maître-cylindre de frein "2"
• Veiller à ce que le maître-cylindre
de frein ne repose pas sur la durit
de frein.
• Maintenir le couvercle du maître-
cylindre de frein à l’horizontale
afin d’éviter toute pénétration
d’air.
DÉPOSE DE LA POIGNÉE
1. Déposer:
• Poignée "1"
Souffler de l’air entre le guidon ou le
guide de tube et la poignée. Retirer
ensuite la poignée ainsi libérée.
CONTRÔLE DU GUIDON
1. Contrôler:
• Guidon "1"
Déformation/craquelures/endom-
magement
→Remplacer.

Ne pas tenter de redresser un gui-
don déformé, car cela l’affaiblirait
dangereusement.
ASSEMBLAGE DE
L’ACCELERATEUR
1. Déposer:
• Poignée (droite) "1"
Appliquer un agent adhésif sur le
guide de tube "2".
• Avant d'appliquer l'adhésif, essuyer
toute trace de graisse ou d'huile de
la surface du guide de tube "a" avec
du diluant à peinture-laque.
• Aligner l'indication d'accouplement
"b" sur la poignée (droite) avec la
fente "c" pratiquée dans le guide de
tube.
2. Monter:
• Capuchon de poigée (supérieur)
"1"
• Capuchon de poigée (inférieur)
"2"
• Boulon (capuchon de la poignée)
"3"
Serrer les boulons (capuchon de poi-
gnée) provisoirement.
REPOSE DES DEMI-GUIDONS
1. Monter:
• Support (inférieur) du guidon "1"
• Rondelle "2"
• Écrou (support de guidon in-
ferieur) "3"
• Monter le support inférieur du gui-
don, le côté dont la distance par
rapport au centre du boulon de
montage est la plus grande "a", ori-
enté vers l'avant.• Appliquer de la graisse à base de
savon au lithium sur le filet des sup-
ports inférieurs du guidon.
• Monter le support inférieur du gui-
don dans le sens inverse permet de
modifier l'ampleur de la déviation
avant-arrière de la position du gui-
don.
• Ne pas encore serrer les écrous.
2. Monter:
• Guidon "1"
• Support supérieur de guidon "2"
• Boulon (support supérieur du gui-
don) "3"
• Le demi-palier supérieur du guidon
doit être monté avec son poinçon
"a" vers l'avant.
• Monter le guidon de façon à ce que
les repères "b" soient en place des
deux côtés.
• Monter le guidon de manière à ce
que l'ergot "c" du support du guidon
supérieur soit positionné selon le
repère d'alignement situé sur le gui-
don, comme indiqué.
• Serrer d'abord les boulons situés à
l'avant du support supérieur du gui-
don, puis serrer les boulons situés à
l'arrière.
Boulon (support supéri-
eur du guidon):
28 Nm (2.8 m•kg, 20
ft•lb)

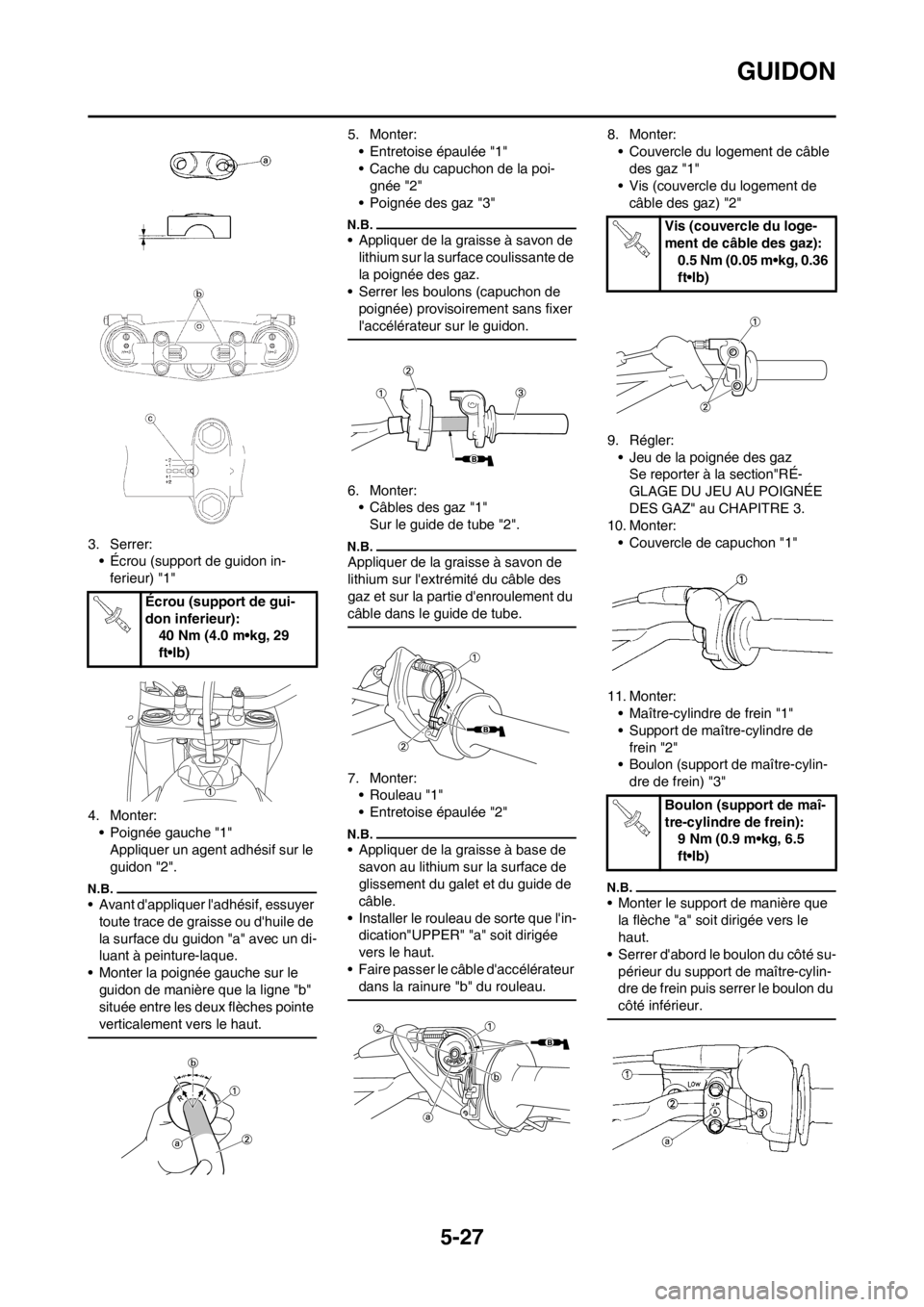

5-27
GUIDON
3. Serrer:
• Écrou (support de guidon in-
ferieur) "1"
4. Monter:
• Poignée gauche "1"
Appliquer un agent adhésif sur le
guidon "2".
• Avant d'appliquer l'adhésif, essuyer
toute trace de graisse ou d'huile de
la surface du guidon "a" avec un di-
luant à peinture-laque.
• Monter la poignée gauche sur le
guidon de manière que la ligne "b"
située entre les deux flèches pointe
verticalement vers le haut.
5. Monter:
• Entretoise épaulée "1"
• Cache du capuchon de la poi-
gnée "2"
• Poignée des gaz "3"
• Appliquer de la graisse à savon de
lithium sur la surface coulissante de
la poignée des gaz.
• Serrer les boulons (capuchon de
poignée) provisoirement sans fixer
l'accélérateur sur le guidon.
6. Monter:
• Câbles des gaz "1"
Sur le guide de tube "2".
Appliquer de la graisse à savon de
lithium sur l'extrémité du câble des
gaz et sur la partie d'enroulement du
câble dans le guide de tube.
7. Monter:
• Rouleau "1"
• Entretoise épaulée "2"
• Appliquer de la graisse à base de
savon au lithium sur la surface de
glissement du galet et du guide de
câble.
• Installer le rouleau de sorte que l'in-
dication"UPPER" "a" soit dirigée
vers le haut.
• Faire passer le câble d'accélérateur
dans la rainure "b" du rouleau.
8. Monter:
• Couvercle du logement de câble
des gaz "1"
• Vis (couvercle du logement de
câble des gaz) "2"
9. Régler:
• Jeu de la poignée des gaz
Se reporter à la section"RÉ-
GLAGE DU JEU AU POIGNÉE
DES GAZ" au CHAPITRE 3.
10. Monter:
• Couvercle de capuchon "1"
11. Monter:
• Maître-cylindre de frein "1"
• Support de maître-cylindre de
frein "2"
• Boulon (support de maître-cylin-
dre de frein) "3"
• Monter le support de manière que
la flèche "a" soit dirigée vers le
haut.
• Serrer d'abord le boulon du côté su-
périeur du support de maître-cylin-
dre de frein puis serrer le boulon du
côté inférieur.
Écrou (support de gui-
don inferieur):
40 Nm (4.0 m•kg, 29
ft•lb)
Vis (couvercle du loge-
ment de câble des gaz):
0.5 Nm (0.05 m•kg, 0.36
ft•lb)
Boulon (support de maî-
tre-cylindre de frein):
9 Nm (0.9 m•kg, 6.5
ft•lb)

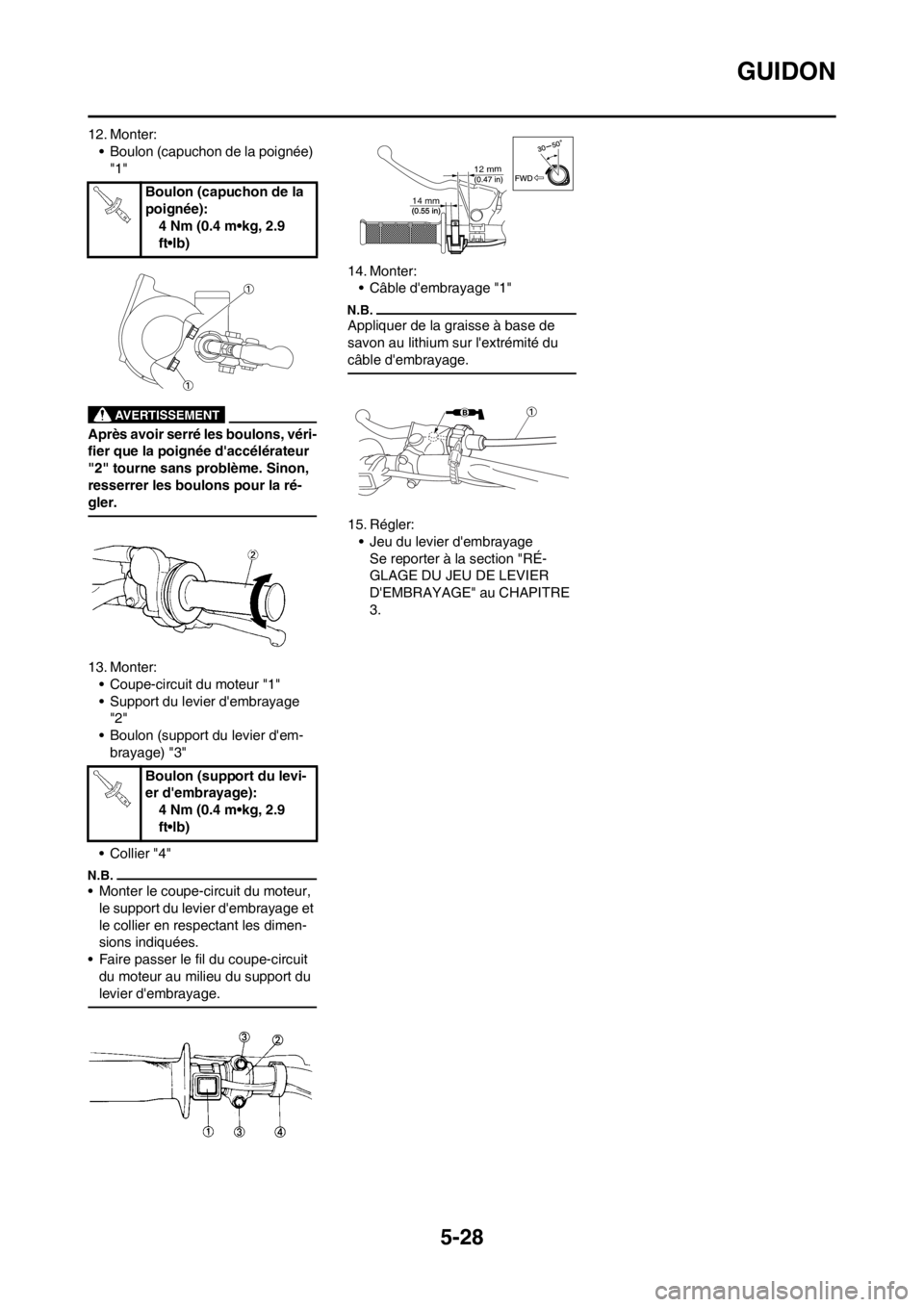

5-28
GUIDON
12. Monter:
• Boulon (capuchon de la poignée)
"1"
Après avoir serré les boulons, véri-
fier que la poignée d'accélérateur
"2" tourne sans problème. Sinon,
resserrer les boulons pour la ré-
gler.
13. Monter:
• Coupe-circuit du moteur "1"
• Support du levier d'embrayage
"2"
• Boulon (support du levier d'em-
brayage) "3"
• Collier "4"
• Monter le coupe-circuit du moteur,
le support du levier d'embrayage et
le collier en respectant les dimen-
sions indiquées.
• Faire passer le fil du coupe-circuit
du moteur au milieu du support du
levier d'embrayage.
14. Monter:
• Câble d'embrayage "1"
Appliquer de la graisse à base de
savon au lithium sur l'extrémité du
câble d'embrayage.
15. Régler:
• Jeu du levier d'embrayage
Se reporter à la section "RÉ-
GLAGE DU JEU DE LEVIER
D'EMBRAYAGE" au CHAPITRE
3. Boulon (capuchon de la
poignée):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Boulon (support du levi-
er d'embrayage):
4 Nm (0.4 m•kg, 2.9
ft•lb)
(0.55 in)14 mm
12 mm

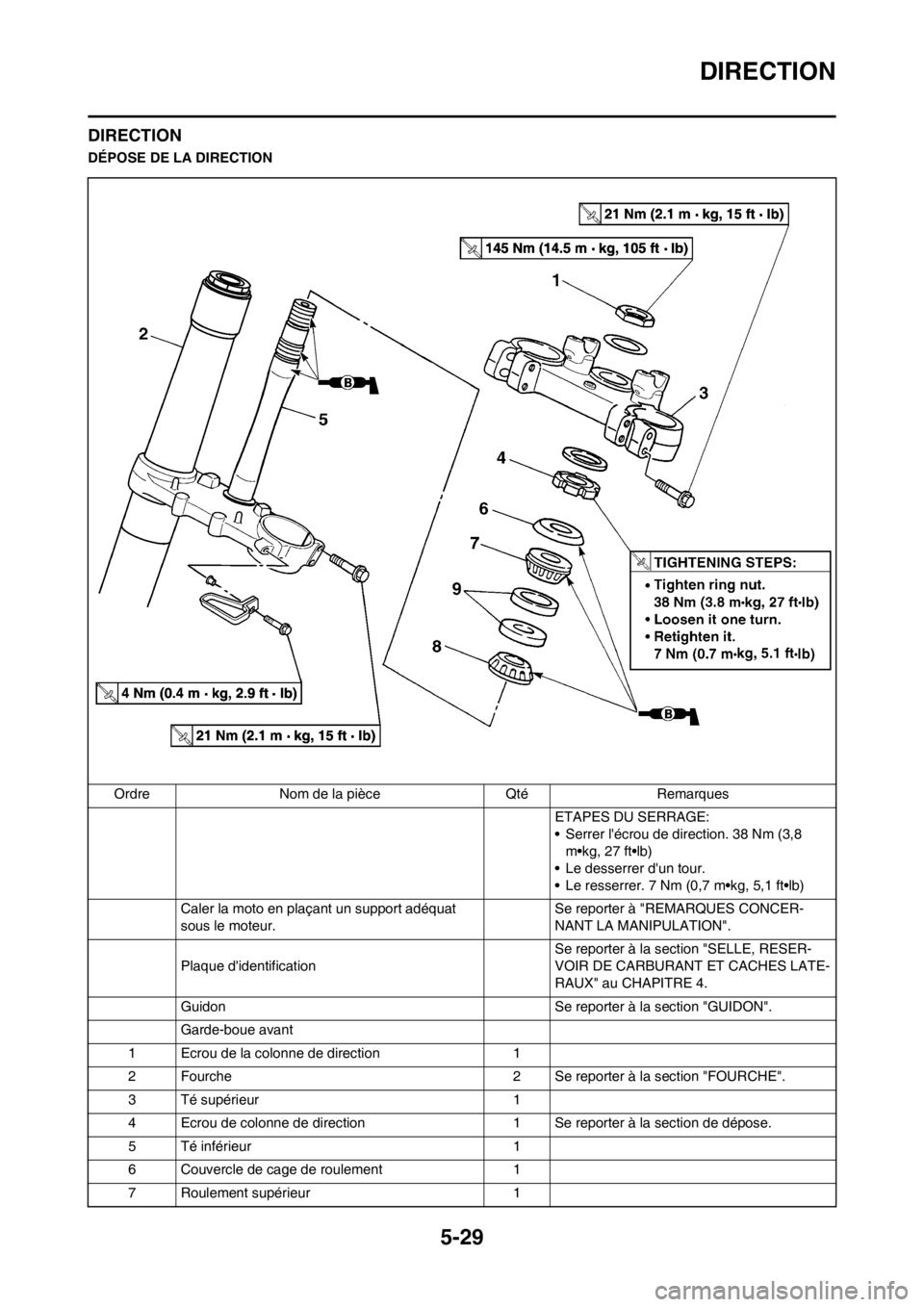

5-29
DIRECTION
DIRECTION
DÉPOSE DE LA DIRECTION
Ordre Nom de la pièce Qté Remarques
ETAPES DU SERRAGE:
• Serrer l'écrou de direction. 38 Nm (3,8
m•kg, 27 ft•lb)
• Le desserrer d'un tour.
• Le resserrer. 7 Nm (0,7 m•kg, 5,1 ft•lb)
Caler la moto en plaçant un support adéquat
sous le moteur.Se reporter à "REMARQUES CONCER-
NANT LA MANIPULATION".
Plaque d'identificationSe reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LATE-
RAUX" au CHAPITRE 4.
Guidon Se reporter à la section "GUIDON".
Garde-boue avant
1 Ecrou de la colonne de direction 1
2 Fourche 2 Se reporter à la section "FOURCHE".
3 Té supérieur 1
4 Ecrou de colonne de direction 1 Se reporter à la section de dépose.
5 Té inférieur 1
6 Couvercle de cage de roulement 1
7 Roulement supérieur 1

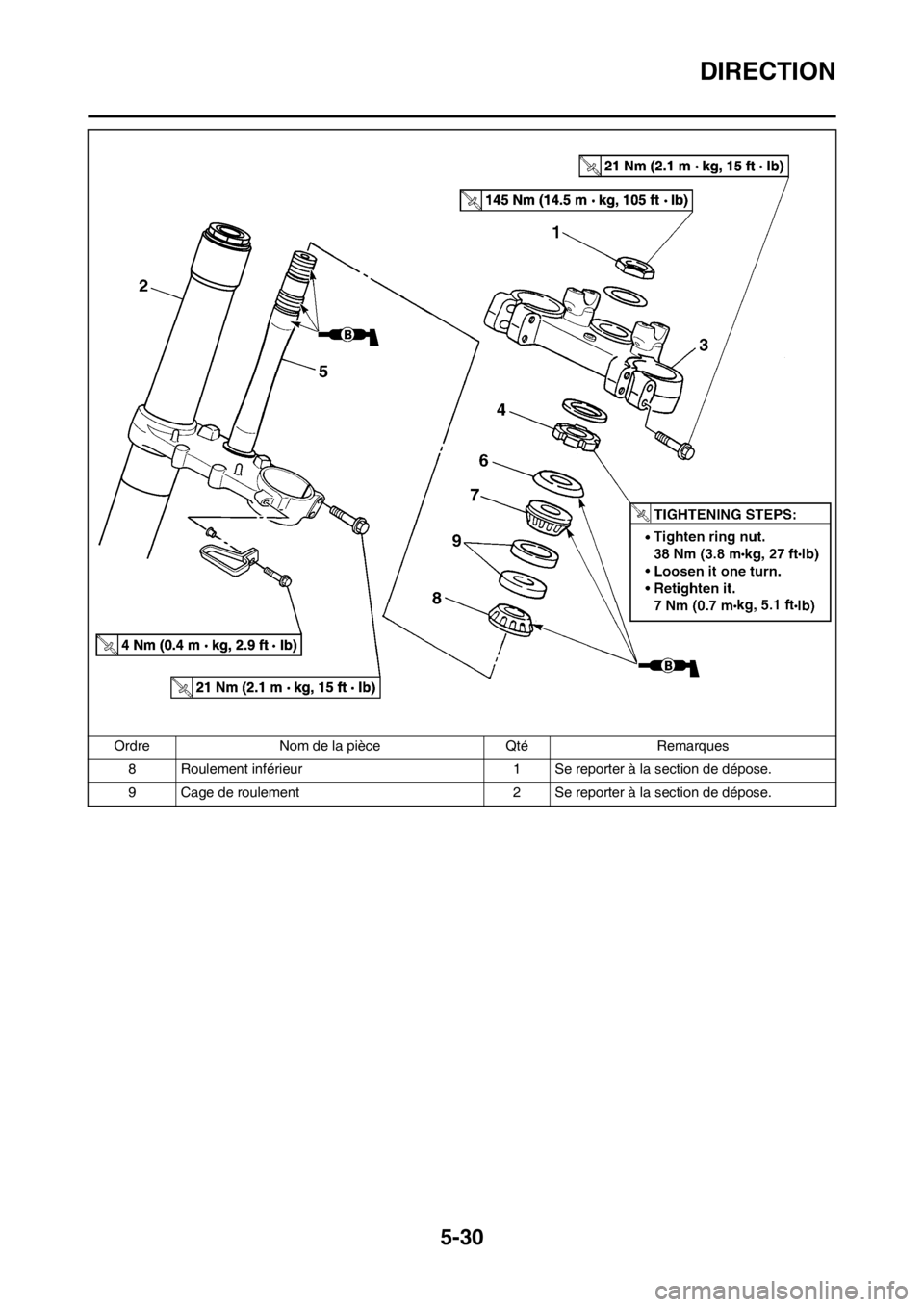

5-30
DIRECTION
8 Roulement inférieur 1 Se reporter à la section de dépose.
9 Cage de roulement 2 Se reporter à la section de dépose. Ordre Nom de la pièce Qté Remarques

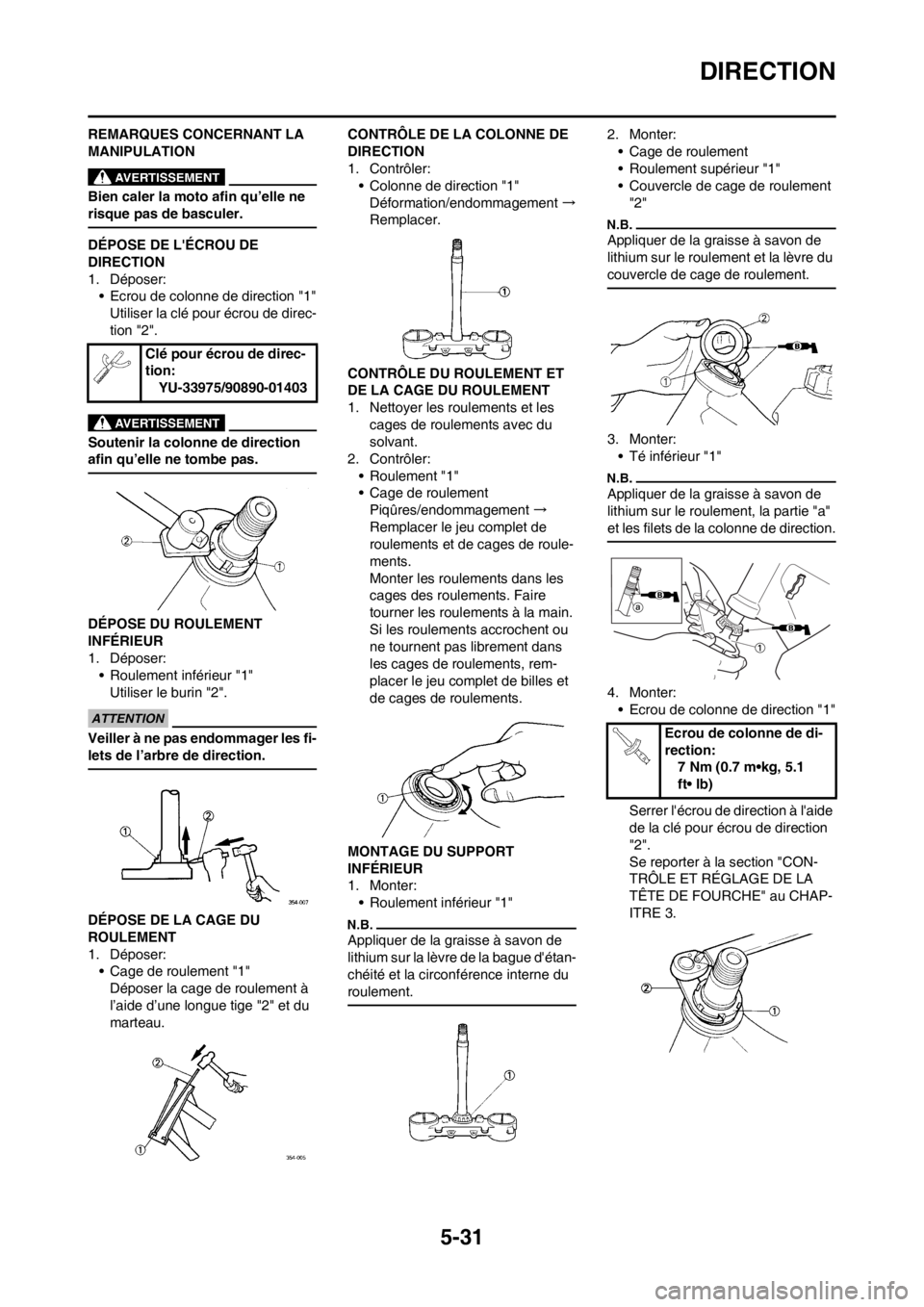

5-31
DIRECTION
REMARQUES CONCERNANT LA
MANIPULATION
Bien caler la moto afin qu’elle ne
risque pas de basculer.
DÉPOSE DE L'ÉCROU DE
DIRECTION
1. Déposer:
• Ecrou de colonne de direction "1"
Utiliser la clé pour écrou de direc-
tion "2".
Soutenir la colonne de direction
afin qu’elle ne tombe pas.
DÉPOSE DU ROULEMENT
INFÉRIEUR
1. Déposer:
• Roulement inférieur "1"
Utiliser le burin "2".
Veiller à ne pas endommager les fi-
lets de l’arbre de direction.
DÉPOSE DE LA CAGE DU
ROULEMENT
1. Déposer:
• Cage de roulement "1"
Déposer la cage de roulement à
l’aide d’une longue tige "2" et du
marteau.CONTRÔLE DE LA COLONNE DE
DIRECTION
1. Contrôler:
• Colonne de direction "1"
Déformation/endommagement →
Remplacer.
CONTRÔLE DU ROULEMENT ET
DE LA CAGE DU ROULEMENT
1. Nettoyer les roulements et les
cages de roulements avec du
solvant.
2. Contrôler:
• Roulement "1"
• Cage de roulement
Piqûres/endommagement →
Remplacer le jeu complet de
roulements et de cages de roule-
ments.
Monter les roulements dans les
cages des roulements. Faire
tourner les roulements à la main.
Si les roulements accrochent ou
ne tournent pas librement dans
les cages de roulements, rem-
placer le jeu complet de billes et
de cages de roulements.
MONTAGE DU SUPPORT
INFÉRIEUR
1. Monter:
• Roulement inférieur "1"
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d'étan-
chéité et la circonférence interne du
roulement.
2. Monter:
• Cage de roulement
• Roulement supérieur "1"
• Couvercle de cage de roulement
"2"
Appliquer de la graisse à savon de
lithium sur le roulement et la lèvre du
couvercle de cage de roulement.
3. Monter:
•Té inférieur "1"
Appliquer de la graisse à savon de
lithium sur le roulement, la partie "a"
et les filets de la colonne de direction.
4. Monter:
• Ecrou de colonne de direction "1"
Serrer l'écrou de direction à l'aide
de la clé pour écrou de direction
"2".
Se reporter à la section "CON-
TRÔLE ET RÉGLAGE DE LA
TÊTE DE FOURCHE" au CHAP-
ITRE 3. Clé pour écrou de direc-
tion:
YU-33975/90890-01403
Ecrou de colonne de di-
rection:
7 Nm (0.7 m•kg, 5.1
ft• lb)
