2013 YAMAHA YZ125LC AUX

• L’ESSENCE PEUT CAUSER DES
BLESSURES.
Si vous avalez de l’essence, re-
spirez des vapeurs d’essence en
excès ou laissez de l’essence pé-
nétrer dans vos yeux, prendre im-
médiatement contact avec un
médecin. Si de l’essence est ren-
versée sur votre peau ou vos vête-
ments, laver immédiatement la
peau avec du savon et de l’eau et
changer de vêtements.
• N’UTILISER LA MACHINE QUE
DANS UN ENDROIT AVEC AERA-
TION ADEQUATE.
Ne jamais mettre le moteur en
marche ni le laisser tourner pendant
un quelconque laps de temps dans
un endroit clos. Les fumées
d’échappement sont toxiques. Ces
fumées contiennent du monoxyde
de carbone incolore et inodore. Le
monoxyde de carbone est un gaz
toxique dangereux qui peut en-
traîner la perte de connaissance ou
être mortel.
• STATIONNER AVEC SOIN LA MA-
CHINE ET ARRETER LE MO-
TEUR.
Toujours arrêter le moteur si vous
devez abandonner la machine. Ne
pas stationner en pente ou sur un
sol mou ou elle pourrait se renvers-
er.
• LE MOTEUR, LE SYSTÈME
D’ÉCHAPPEMENT ET LE RÉSER-
VOIR D’HUILE SONT TRÈS
CHAUDS LORSQUE LE MOTEUR
A TOURNÉ.
Bien veiller à ne pas toucher ces or-
ganes et éviter tout contact avec les
vêtements pendant l’inspection ou
la réparation du véhicule.
• FIXER SOLIDEMENT LA MA-
CHINE AVANT DE LA TRANS-
PORTER.
En cas de transport de la machine
sur un autre véhicule, toujours s’as-
surer qu’elle est correctement fixée
et posée sur ses roues et que le
robinet de carburant est dans la po-
sition OFF (fermé). Sans quoi il
peut y avoir des fuites du carbura-
teur et du réservoir.COMMENT UTILISER CE
MANUEL
TROUVER LA PAGE
RECHERCHEE
1. Ce manuel comprend 7 chapitres:
"Renseignements généraux",
"Caractéristiques", "Controles et
réglages periodiques", "Moteur",
"Chassis", "Partie électrique" et
"Mise au point".
2. La table des matières se trouve
au début du manuel. Regarder la
disposition générale du manuel
avant de recherche le chapitre et
l’article désirés.
Arquer le manuel à son bord, de
la manière indiquée, pour trouver
le symbole de devant désiré et
passer à une page de la descrip-
tion et l’article désirés.
FORMAT DU MANUEL
Dans ce manuel, toutes les procé-
dures sont décrites pas à pas. Les in-
formations ont été condensées pour
fournir au mécanicien un guide pra-
tique et facile à lire, contenant des ex-
plications claires pour toutes les
procédures de démontage, répara-
tion, remontage et vérification.
Dans ce nouveau format, l’état d’un
composant défectueux est suivi d’une
flèche qui indique les mesures à
prendre. Exemple:
• Roulements
Piqûres/endommagement →
Remplacer.

COMMENT LIRE LES
DESCRIPTIONS
Chaque section détaillant des étapes
de démontage ou de remontage est
précédée de vues en éclaté qui per-
mettent de clarifier ces opérations.
1. Exemple de vue en éclaté "1"
clarifiant les opérations de dé-
montage et de remontage.
2. Sur les vues en éclaté, les pièces sont numérotées "2" dans l’ordre
des opérations à effectuer. Un
chiffre entouré d’un cercle corre-
spond à une étape de démon-
tage.
3. Les vues en éclaté portent égale-
ment des symboles "3" qui rappel-
lent des points importants à ne
pas oublier. La signification de
ces symboles est expliquée à la page suivante.
4. Les vues en éclaté sont suivies
d’un tableau "4" fournissant l’or-
dre des opérations, le nom des
pièces, des remarques, etc.
5. Pour les travaux qui demandent
des explications supplémen-
taires, la vue en éclaté et le tab-
leau sont suivis d’une description
détaillée "5" des opérations.
SYMBOLES GRAPHIQUES (Voir
l’illustration)Les symboles graphiques "1" à "7"
permettent d’identifier les spécifica-
tions encadrées dans le texte.
1. Avec de montage du moteur
2. Liquide de remplissage
3. Lubrifiant
4. Outil spécial
5. Serrage
6. Valeur spécifiée, limite de ser-
vice
7. Résistance (Ω), tension (V), in-
tensité (A)
Les symboles graphiques "8" à "14"
utilisés dans les vues en éclaté in-
diquent les endroit à lubrifier et le
type de lubrifiant.
8. Appliquer de l’huile de mélange
du moteur
9. Appliquer de l’huile de transmis-
sion
10. Appliquer de l’huile au bisulfure
de molybdène
11. Appliquer le liquide de frein
12. Appliquer de la graisse fluide à
base de savon au lithium13. Appliquer de la graisse au bisul-
fure de molybdène
14. Appliquer de la graisse de sili-
cone
Les symboles graphiques "15" à "16"
dans les vues en éclaté indiquent le
produit de blocage à appliquer et les
pièces qui nécessitent un remplace-
ment.
15. Appliquer un agent de blocage
(LOCTITE
®)
16. Utiliser une pièce neuve.
1
23
45

TABLE DES MATIÈRES
RENSEIGNEMENTS GENERAUX1
CARACTERISTIQUES2
CONTROLES ET REGLAGES
PERIODIQUES
3
MOTEUR4
CHÂSSIS5
PARTIE ELECTRIQUE6
MISE AU POINT7

TABLES DES MATIERES
CHAPITRE 1
RENSEIGNE-
MENTS GENER- AUX
EMPLACEMENT DES
ÉTIQUETTES DE
RENSEIGNEMENTS
IMPORTANTS .................. 1-1
DESCRIPTION ................. 1-5
RENSEIGNEMENTS
COMPLÉMENTAIRES ..... 1-6
PIÈCES INCLUSES.......... 1-6
INFORMATIONS
IMPORTANTES ................ 1-6
VERIFICATION DES
CONNEXIONS .................. 1-7
OUTILS SPECIAUX ......... 1-8
FONCTIONS DES COM-
MANDES ........................ 1-11
MISE EN MARCHE ET
RODAGE ........................ 1-11
POINTS DE VERIFICATION
DES COUPLES DE
SERRAGE ...................... 1-13
NETTOYAGE ET
REMISAGE ..................... 1-14
CHAPITRE 2
CARACTERIS-
TIQUES
CARACTERISTIQUES
GENERALES.................... 2-1
CARACTERISTIQUES
D’ENTRETIEN .................. 2-3
COUPLE DE SERRAGE .. 2-7
SCHEMA DE CHEMINE-
MENT DES CABLES...... 2-13
CHAPITRE 3
CONTROLES ET
REGLAGES PERI- ODIQUES
PROGRAMME
D’ENTRETIEN .................. 3-1
CONTROLE ET ENTRETIEN
AVANT UTILISATION ...... 3-5
MOTEUR........................... 3-6
CHÂSSIS ........................ 3-10
PARTIE ELECTRIQUE ... 3-21
CHAPITRE 4MOTEUR
SELLE, RESERVOIR DE
CARBURANT ET CACHES
LATERAUX....................... 4-1
TUBE D’ECHAPPEMENT
ET SILENCIEUX ............... 4-3
RADIATEUR ..................... 4-5
CARBURATEUR ET
SOUPAPE FLEXIBLE ...... 4-7
CULASSE, CYLINDRE
ET PISTON ..................... 4-13
EMBRAYAGE ................. 4-21
ARBRE DE KICK ET
AXE DE SELECTEUR .... 4-26
REGULATEUR YPVS..... 4-32
POMPE A EAU ............... 4-34
VOLANT MAGNETIQUE
CDI .................................. 4-37
DEPOSE DU MOTEUR .. 4-40
CARTER MOTEUR ET
VILEBREQUIN................ 4-44
BOITE DE VITESSES, TAM-
BOUR ET FOURCHETTES
DE SELECTION.............. 4-49
CHAPITRE 5CHÂSSIS
ROUE AVANT ET ROUE
ARRIERE ..........................5-1
FREIN AVANT ET FREIN
ARRIERE ..........................5-6
FOURCHE.......................5-16
GUIDON ..........................5-24
DIRECTION.....................5-29
BRAS OSCILLANT.........5-33
AMORTISSEUR
ARRIERE ........................5-38
CHAPITRE 6
PARTIE ELEC- TRIQUE
COMPOSANTS
ELECTRIQUES ET
SCHEMA ...........................6-2
SYSTEME D'ALLUMAGE..........................................6-3
CHAPITRE 7
MISE AU POINT
MOTEUR ...........................7-1
CHÂSSIS ..........................7-7

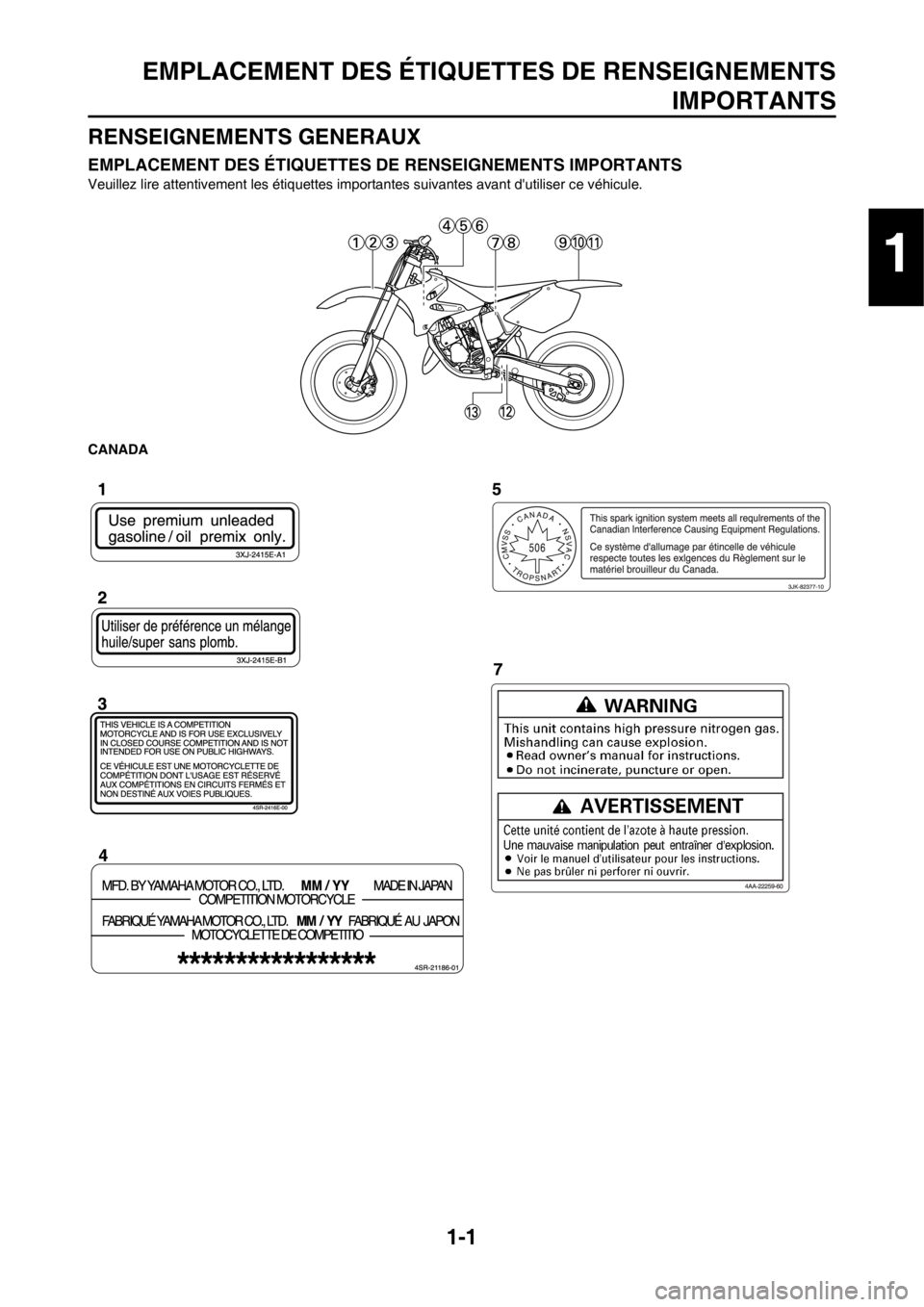

1-1
EMPLACEMENT DES ÉTIQUETTES DE RENSEIGNEMENTSIMPORTANTS
RENSEIGNEMENTS GENERAUX
EMPLACEMENT DES ÉTIQUETTES DE RENSEIGNEMENTS IMPORTANTS
Veuillez lire attentivement les étiquettes importantes suivantes avant d'utiliser ce véhicule.
CANADA
1

1-6
RENSEIGNEMENTS COMPLÉMENTAIRES
RENSEIGNEMENTS
COMPLÉMENTAIRES
Il y a deux bonnes raisons de connaî-
tre le numéro de série de sa moto:
1. A la commande de pièces de re-
change, ces numéros permettent
au concessionnaire Yamaha
d’identifier clairement la moto.
2. En cas de vol de la moto, la police
réclamera ce numéro afin de faci-
liter son identification.
NUMERO D’IDENTIFICATION DE
LA MOTO
Le numéro d’identification de la moto
"1" est estampé sur le côté droit du
tube de direction.
NUMERO DE SERIE DU MOTEUR
Le numéro de série du moteur "1" est
estampé sur un bossage situé sur le
côté droit du moteur.
ETIQUETTE DE MODELE
L’étiquette de modèle "1" est appo-
sée sur le cadre, sous la selle du pi-
lote. Les informations reprises sur
cette étiquette sont requises lors de
la commande de pièces de rechange.
PIÈCES INCLUSES
BEQUILLE LATERALE AMOVIBLE
La béquille latérale "1" ne sert qu’à
supporter la moto à l’arrêt ou durant
le transport.
• Ne jamais soumettre la béquille
latérale à des forces supplémen-
taires.
• Relever la béquille avant de dé-
marrer.
CLAPET DE RENIFLARD
Ce clapet "1" empêche le carburant
de s’échapper et est monté sur la du-
rit de mise à l’air du réservoir de car-
burant.
Lors du montage, veiller à orienter
la flèche vers le réservoir de carbu-
rant et vers le bas.
DOUILLE (outil pour YPVS)
Cette douille "1" sert à la dépose et
au montage de la tige de poussoir du
moteur.
CLE A ECROUS DE RAYONS
La clé à écrous de rayons "1" permet
de serrer les rayons.
INFORMATIONS
IMPORTANTES
PREPARATION A LA DEPOSE ET
AU DEMONTAGE
1. Eliminer soigneusement saletés,
boue, poussière et corps étrang-
ers avant la dépose et le démon-
tage.
• Avant de laver la moto à l’eau
sous pression, recouvrir les par-
ties suivantes.Sortie d’echappement du silen-
cieux
Prise d’admission d’air du cache
lateral
Orifice du couvercle de carter au
bas
Orifice situe dans le fond du carter
de la pompe a eau
Extrémité de chaque tuyau
2. Utiliser les outils et le matériel de
nettoyage appropriés. Se reporter
à la section "OUTILS SPE-
CIAUX".
3. Lors du démontage de la moto,
garder ensemble les pièces appa-
riées. Il s’agit des engrenages,
cylindres, pistons et autres pièces
qui ont été "façonnées l’une à
l’autre" par l’usure normale. Ces
pièces doivent être réutilisées en-
semble ou remplacées.

1-7
VERIFICATION DES CONNEXIONS
4. Lors du démontage de la moto,
nettoyer toutes les pièces et les
disposer dans des plateaux dans
l’ordre du démontage. Ceci di-
minuera le temps de remontage
et permettra de s’assurer que
toutes les pièces ont été correcte-
ment remontées.
5. Travailler à l’écart de toute
flamme.
PIECES DE RECHANGE
1. Nous recommandons d’utiliser
des pièces Yamaha d’origine
pour tous les remplacements.
Utiliser les graisses et/ou huiles
recommandées par Yamaha lors
des remontages et réglages.
JOINTS, BAGUES D’ETANCHEITE
ET JOINTS TORIQUES
1. Lors de la révision du moteur,
tous les joints, bagues d’étanché-
ité et joints toriques doivent être
remplacés. Toutes les surfaces
des joints, toutes les lèvres de ba-
gues d’étanchéité et tous les
joints toriques doivent être net-
toyés.
2. Lors du remontage, huiler cor-
rectement toutes les pièces en
contact et tous les roulements.
Graisser les lèvres des bagues
d’étanchéité.
RONDELLES-FREINS, FREINS
D’ECROU ET GOUPILLES
FENDUES
1. Les rondelles-freins, freins
d’écrou "1" et goupilles fendues
ne peuvent jamais être réutilisés.
Replier les onglets de blocage
contre la ou les faces du boulon
ou de l’écrou après avoir cor-
rectement serré ces derniers.ROULEMENTS ET BAGUES
D’ETANCHEITE
1. Monter les roulements "1" et les
bagues d’étanchéité "2" en orien-
tant vers l’extérieur leurs marques
ou numéros de fabricant. (En
d’autres mots, les lettres poinçon-
nées doivent se trouver sur la
face visible.) Lors de la mise en
place des bagues d’étanchéité,
appliquer une légère couche de
graisse fluide à base de lithium
sur leurs lèvres. Huiler gé-
néreusement les roulements
avant de les mettre en place.
Ne pas sécher les roulements à
l’air comprimé. Cela endommager-
ait les surfaces de roulement.
CIRCLIPS
1. Vérifier soigneusement tous les
circlips avant le remontage. Tou-
jours remplacer les circlips d’axe
de piston après chaque utilisa-
tion. Remplacer tout circlip défor-
mé. Lors du montage d’un circlip
"1", veiller à ce que le côté non
chanfreiné "2" soit positionné du
côté opposé à la poussée "3" qu’il
reçoit. Voir la vue en coupe.
VERIFICATION DES
CONNEXIONS
Traitement des taches, de la rouille,
de l’humidité, etc., sur le connecteur.
1. Déconnecter:
• Connecteur2. Sécher chaque borne à l’air com-
primé.
3. Connecter et déconnecter le con-
necteur deux ou trois fois.
4. Tirer sur le fil pour vérifier qu’il ne
se détache pas.
5. Si la borne se détache, redresser
la lame "1" de la broche et réin-
sérer la borne dans le con-
necteur.
6. Connecter:
• Connecteur
Les deux connecteurs s’encli-
quettent.
7. Vérifier la continuité à l’aide d’un
multimètre.
• S’il n’y a pas de continuité, nettoyer
les bornes.
• Ne pas oublier d’effectuer les
étapes 1 à 7 ci-dessus lors du con-
trôle du faisceau de fils.
• En cas de dépannage sur place,
utiliser un produit de contact dis-
ponible dans le commerce.
• Tester le connecteur comme illus-
tré.

1-8
OUTILS SPECIAUX
OUTILS SPECIAUX
Il est indispensable d’utiliser les outils spéciaux appropriés pour pouvoir effectuer un assemblage et une mise au point com-
plets et précis. L’utilisation des outils spéciaux corrects permettra d’éviter les endommagements dus à l’emploi d’outils im-
propres ou de techniques improvisées. La forme et le numéro de référence des outils spéciaux pouvant différer selon les
pays, il existe parfois deux versions d’un outil. Se reporter à la liste suivante pour éviter toute erreur de commande.
• Pour les U.S.A. et le Canada, utiliser les numéros de référence commençant par "YM-", "YU-" ou "ACC-".
• Pour les autres pays, utiliser les numéros de référence commençant par "90890-".
Nom de l’outil/Numéro de pièce Usage de l’outil Illustration
Outil de séparation de carter moteur
YU-1135-A, 90890-01135Cet outil sert à déposer le vilebre-
quin de chaque moitié du carter mo-
teur.
Extracteur de volant magnétique
YM-1189, 90890-01189Cet outil sert à extraire le volant
magnétique.
Outil de maintien du rotor
YU-1235, 90890-01235Cet outil permet de desserrer ou de
serrer l’écrou de fixation du volant
magnétique.
Comparateur à cadran et support
YU-3097, 90890-01252
Support
YU-1256Ces outils permettent de contrôler la
déformation ou le plié des pièces.
Outil de montage du vilebrequin
Pot de montage du vilebrequin
YU-90050, 90890-01274
Boulon de montage du vilebrequin
YU-90050, 90890-01275
Adaptateur
YU-90063, 90890-01278
Adaptateur
YU-01499, 90890-01499Ces outils servent à poser le vilebre-
quin.
