MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
PAU36771
NOTA●
Filtro de ar O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não deve ser limpo com ar comprimido para evitar danos.
O elemento do filtro de ar tem de ser substituído mais fr equentemente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.
●
Manutenção da embraiagem e travões hidráulicos Verifique regularmente e, se necessário, ajuste o nível dos líquidos dos travões e da embraiagem.
Substitua os componentes internos dos cilindros mestre e pinç as dos travões, assim como os cilindros mestre e de desengate da
embraiagem e mude o líquido dos travões e da embraiagem de dois em dois anos.
Substitua os tubos dos travões e o tubo flexível da embraiagem de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
26 *Interruptores dos
travões dianteiro e
traseiro Verifique o funcionamento.
√√√√√√
27 Peças de movimen-
to e cabos
Lubrifique.
√√√√√
28 *Punho do acelera-
dor Verifique o funcionamento.
Verifique a folga do punho do ace-
lerador e ajuste se necessário.
Lubrifique o cabo e o comparti- mento do punho. √√√√√
29 *Luzes, sinais e in-
terruptores Verifique o funcionamento.
Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U23PP3P0.book Page 7 Tuesday, July 24, 2012 1:12 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAU18781
Remoção e instalação das care-
nagens As carenagens ilustradas têm de ser retira-
das para se efectuarem alguns dos traba-
lhos de manutenção descritos neste
capítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem.
PAU49532
Carenagem A
Remoção da carenagemRetire o fixadores rápidos (tipo parafuso) e,
depois, puxe a carenagem para fora confor-
me ilustrado.Instalação da carenagem
1. Encaixe os prolongamentos da care-
nagem nos orifícios correspondentes
da carenagem B.
2. Instale os fixadores rápidos (tipo para- fuso).
PAU49520
Carenagem B
Remoção da carenagem1. Retire a carenagem A.
2. Retire as cavilhas e os fixadores rápi-dos e, depois, puxe a carenagem para
fora.
1. Carenagem A
2. Carenagem B
1
2
1. Carenagem C
1. Carenagem A
2. Fixador rápido (tipo parafuso)
1
2
2
1
1. Prolongamento
2. Orifício correspondente
3. Carenagem B
12
3
U23PP3P0.book Page 8 Tuesday, July 24, 2012 1:12 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
Instalação da carenagem1. Coloque a carenagem na posição ori-ginal e, depois, instale as cavilhas e os
fixadores rápidos.
2. Instale a carenagem A.
PAU49550
Carenagem C
Remoção da carenagemRetire as cavilhas e as porcas e, depois, a
carenagem.
Instalação da carenagem
Coloque a carenagem na posição original e
instale as cavilhas e as porcas.
1. Carenagem B
2. Cavilha
1. Fixador rápido
2
1
2
1
1. Carenagem C
2. Porca
3. Cavilha
2
3
1
1. Carenagem C
2. Porca
3. Cavilha
12
3
U23PP3P0.book Page 9 Tuesday, July 24, 2012 1:12 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
PAU19652
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída. Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificado
logo que possível.PRECAUÇÃO
PCA10840
Não utilize ferramentas para retirar ou
instalar a tampa da vela de ignição, caso
contrário o acoplador da bobina de igni-
ção pode ser danificado. Poderá ser difí-
cil retirar a tampa da vela de ignição,
uma vez que o vedante de borracha do
rebordo da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta rodá-la para a frente e para trás en-
quando puxa a mesma para fora; para a
instalar, rode-a para a frente e para trás
enquanto a empurra para dentro.
Vela de ignição especificada:

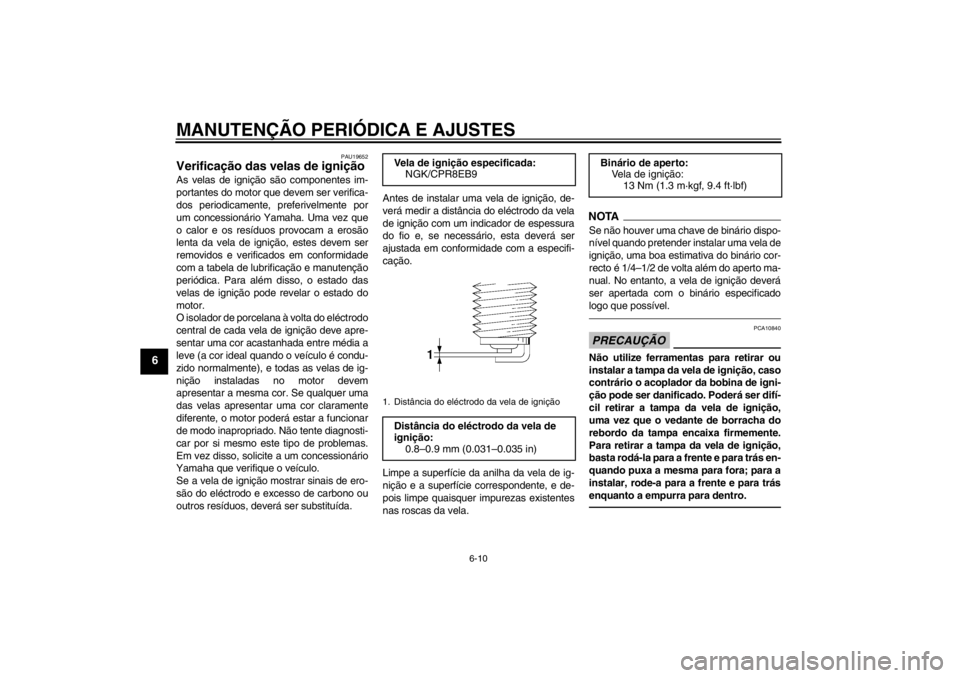

NGK/CPR8EB91. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de
ignição:
0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:Vela de ignição:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U23PP3P0.book Page 10 Tuesday, July 24, 2012 1:12 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
PAU49503
Óleo do motor e cartucho do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor1. Coloque o veículo no descanso cen- tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante dez minutos
até o óleo do motor ter atingido uma
temperatura normal de 60 °C (140 °F)
e desligue o motor.
3. Aguarde alguns minutos até que o
óleo assente e verifique o nível do óleo
através da janela de verificação do ní-
vel de óleo do motor situada no lado
inferior esquerdo do cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixoda marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo) 1. Coloque o veículo numa superfície ni- velada.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do óleo por baixo do depósito de óleo
para recolher o óleo usado. 4. Retire a tampa de enchimento de óleo,
a cavilha de drenagem e a respectiva
anilha, para drenar o óleo do depósito
de óleo.
5. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
6. Retire a cavilha de drenagem de óleo
do motor e a respectiva anilha para
drenar o óleo do cárter.1. Janela de verificação do nível de óleo do motor
2. Marca do nível máximo
3. Marca do nível mínimo
4. Tampa de enchimento de óleo do motor
42
3
1
1. Cavilha de drenagem do óleo do motor (de- pósito de óleo)
2. Anilha
12
U23PP3P0.book Page 11 Tuesday, July 24, 2012 1:12 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
NOTAIgnore os passos 7–11 se não desejar
substituir o cartucho do filtro de óleo.7. Retire a carenagem C. (Consulte a pá-gina 6-8.)
8. Retire o cartucho do filtro de óleo com uma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.9. Aplique uma camada pouco espessa
de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
NOTACertifique-se de que o anel de vedação em
O está bem encaixado.10. Instale o novo cartucho do filtro de óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.
1. Cavilha de drenagem do óleo do motor (cár-ter)
2. Anilha
12
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo21
1. Anel de vedação em O
U23PP3P0.book Page 12 Tuesday, July 24, 2012 1:12 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
11. Monte a carenagem.
12. Instale as cavilhas de drenagem deóleo do motor e as respectivas novas
anilhas e, depois, aperte as cavilhas
em conformidade com o binários es-
pecificados. 13. Reabasteça com a quantidade especi-
ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.
NOTADepois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11620
●
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.
●
Certifique-se de que não entra ne-
nhum material estranho no cárter.
14. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10401
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, mesmo
que o nível de óleo esteja correcto, des-
ligue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-
que o veículo.15. Desligue o motor, aguarde alguns mi-nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
1. Chave de binárioBinário de aperto:Cartucho do filtro de óleo:17 Nm (1.7 m·kgf, 12 ft·lbf)
Binários de aperto: Cavilha de drenagem de óleo do
motor (cárter):20 Nm (2.0 m·kgf, 14 ft·lbf)
Cavilha de drenagem de óleo do
motor (depósito de óleo): 20 Nm (2.0 m·kgf, 14 ft·lbf)1
Óleo do motor recomendado: Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:3.10 L (3.28 US qt, 2.73 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo: 3.40 L (3.59 US qt, 2.99 Imp.qt)
U23PP3P0.book Page 13 Tuesday, July 24, 2012 1:12 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
PAU20016
Óleo da engrenagem final Antes de cada viagem, deve verificar se a
caixa de engrenagem final apresenta fugas
de óleo. Se for encontrada alguma fuga, so-
licite a um concessionário Yamaha que ve-
rifique e repare o veículo. Além disso, o
nível do óleo da engrenagem final tem de
ser verificado e o óleo mudado como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
AV I S O
PWA10370
●
Certifique-se de que não entra ne-
nhum material estranho na caixa de
engrenagem final.
●
Certifique-se de não vai nenhum
óleo para o pneu ou roda.
Verificação do nível do óleo da engrena-
gem final1. Coloque o veículo no descanso cen-
tral.NOTADurante a verificação do nível do óleo, cer-
tifique-se de que o veículo está numa posi-
ção totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-
sa leitura.
2. Retire a cavilha de enchimento de óleoda engrenagem final e a respectiva
anilha e, depois, verifique o nível do
óleo na caixa de engrenagem final.NOTAO nível do óleo deverá estar na borda do
orifício de enchimento.3. Caso o óleo se encontre abaixo daborda do orifício de enchimento, adici-
one óleo suficiente do tipo recomen-
dado para corrigir o nível.
4. Verifique se existem danos na anilha
e, se necessário, substitua-a. 5. Instale a cavilha de enchimento de
óleo da engrenagem final e a respecti-
va anilha e, depois, aperte a cavilha
em conformidade com o binário espe-
cificado.
Mudança do óleo da engrenagem final 1. Coloque o veículo numa superfície ni- velada.
2. Coloque um tabuleiro de recolha do
óleo por baixo da caixa de engrena-
gem final para recolher o óleo usado.
3. Retire a cavilha de enchimento de óleo
da engrenagem final e a cavilha de
drenagem da engrenagem final, bem
como as respectivas anilhas, para dre-
nar o óleo da caixa de engrenagem fi-
nal.1. Cavilha de enchimento do óleo da engrena-gem final
2. Anilha
3. Corrija o nível do óleo
1
2
3
Binário de aperto: Cavilha de enchimento de óleo da
engrenagem final:23 Nm (2.3 m·kgf, 17 ft·lbf)
U23PP3P0.book Page 14 Tuesday, July 24, 2012 1:12 PM
