Page 57 of 92

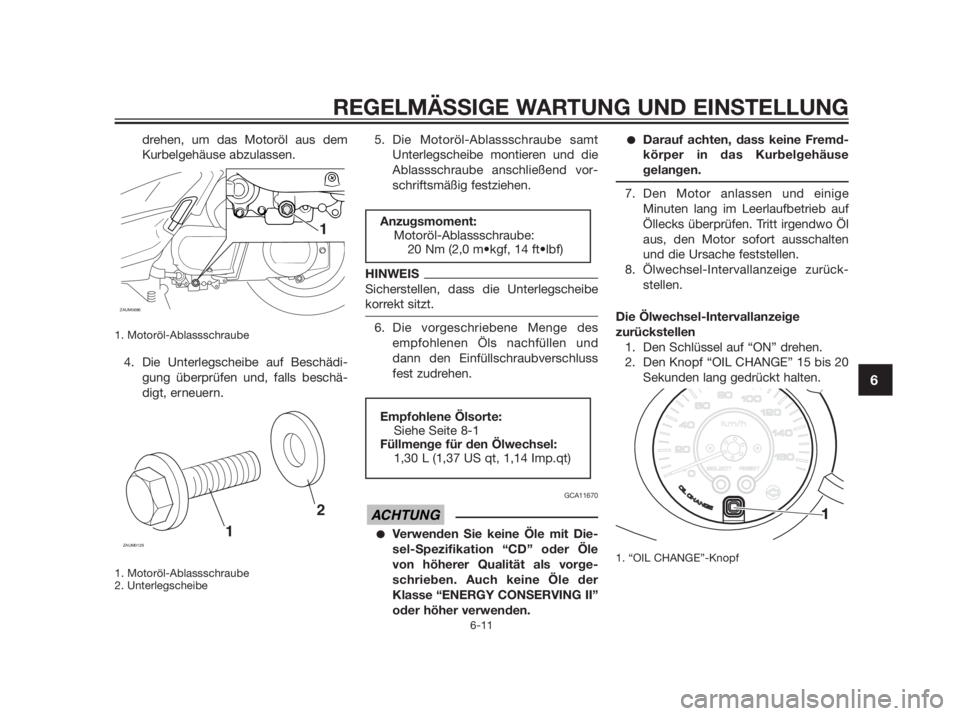

drehen, um das Motoröl aus dem
Kurbelgehäuse abzulassen.
1. Motoröl-Ablassschraube
4. Die Unterlegscheibe auf Beschädi-
gung überprüfen und, falls beschä-
digt, erneuern.
1. Motoröl-Ablassschraube
2. Unterlegscheibe
5. Die Motoröl-Ablassschraube samt
Unterlegscheibe montieren und die
Ablassschraube anschließend vor-
schriftsmäßig festziehen.
HINWEIS
Sicherstellen, dass die Unterlegscheibe
korrekt sitzt.
6. Die vorgeschriebene Menge des
empfohlenen Öls nachfüllen und
dann den Einfüllschraubverschluss
fest zudrehen.
GCA11670
Verwenden Sie keine Öle mit Die-
sel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der
Klasse “ENERGY CONSERVING II”
oder höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse
gelangen.
7. Den Motor anlassen und einige
Minuten lang im Leerlaufbetrieb auf
Öllecks überprüfen. Tritt irgendwo Öl
aus, den Motor sofort ausschalten
und die Ursache feststellen.
8. Ölwechsel-Intervallanzeige zurück-
stellen.
Die Ölwechsel-Intervallanzeige
zurückstellen
1. Den Schlüssel auf “ON” drehen.
2. Den Knopf “OIL CHANGE” 15 bis 20
Sekunden lang gedrückt halten.
1. “OIL CHANGE”-Knopf
ACHTUNG
Empfohlene Ölsorte:
Siehe Seite 8-1
Füllmenge für den Ölwechsel:
1,30 L (1,37 US qt, 1,14 Imp.qt)
Anzugsmoment:
Motoröl-Ablassschraube:
12ZAUM0129
11
ZAUM0686
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
Page 58 of 92

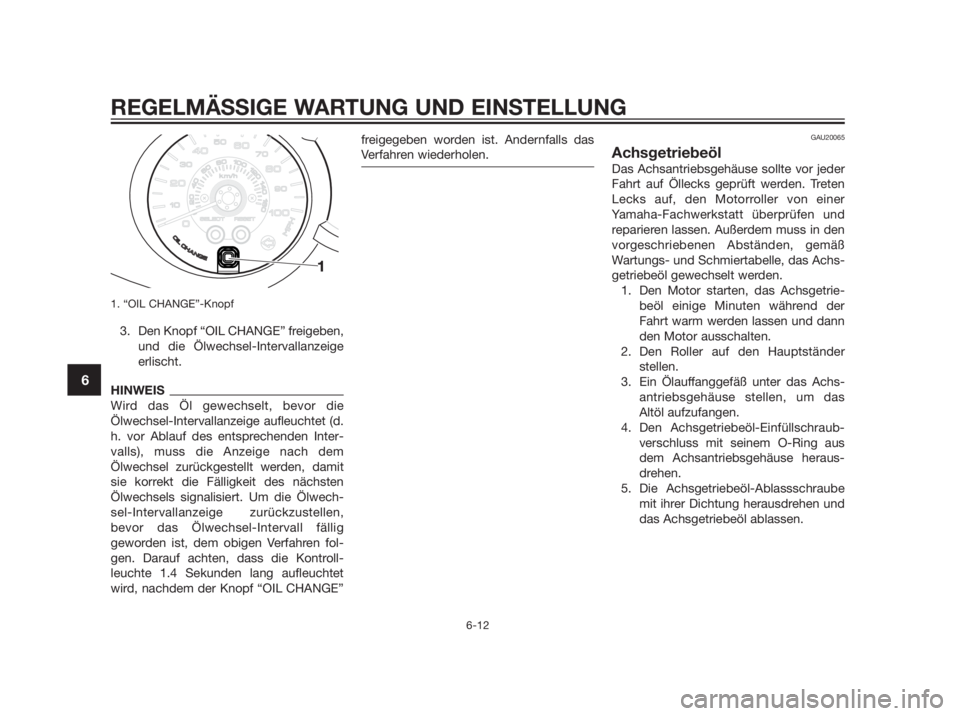

1. “OIL CHANGE”-Knopf
3. Den Knopf “OIL CHANGE” freigeben,
und die Ölwechsel-Intervallanzeige
erlischt.
HINWEIS
Wird das Öl gewechselt, bevor die
Ölwechsel-Intervallanzeige aufleuchtet (d.
h. vor Ablauf des entsprechenden Inter-
valls), muss die Anzeige nach dem
Ölwechsel zurückgestellt werden, damit
sie korrekt die Fälligkeit des nächsten
Ölwechsels signalisiert. Um die Ölwech-
sel-Intervallanzeige zurückzustellen,
bevor das Ölwechsel-Intervall fällig
geworden ist, dem obigen Verfahren fol-
gen. Darauf achten, dass die Kontroll-
leuchte 1.4 Sekunden lang aufleuchtet
wird, nachdem der Knopf “OIL CHANGE”freigegeben worden ist. Andernfalls das
Verfahren wiederholen.
GAU20065
Achsgetriebeöl
Das Achsantriebsgehäuse sollte vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer
Yamaha-Fachwerkstatt überprüfen und
reparieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß
Wartungs- und Schmiertabelle, das Achs-
getriebeöl gewechselt werden.
1. Den Motor starten, das Achsgetrie-
beöl einige Minuten während der
Fahrt warm werden lassen und dann
den Motor ausschalten.
2. Den Roller auf den Hauptständer
stellen.
3. Ein Ölauffanggefäß unter das Achs-
antriebsgehäuse stellen, um das
Altöl aufzufangen.
4. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit seinem O-Ring aus
dem Achsantriebsgehäuse heraus-
drehen.
5. Die Achsgetriebeöl-Ablassschraube
mit ihrer Dichtung herausdrehen und
das Achsgetriebeöl ablassen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
Page 59 of 92

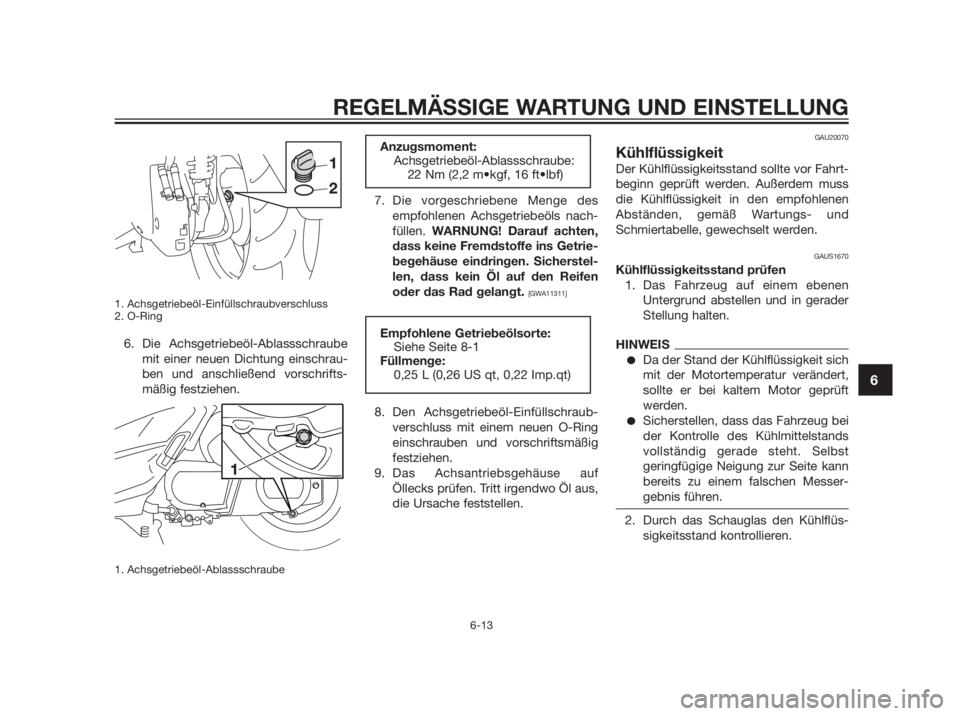

1. Achsgetriebeöl-Einfüllschraubverschluss
2. O-Ring
6. Die Achsgetriebeöl-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschrifts-
mäßig festziehen.
1. Achsgetriebeöl-Ablassschraube
7. Die vorgeschriebene Menge des
empfohlenen Achsgetriebeöls nach-
füllen. WARNUNG! Darauf achten,
dass keine Fremdstoffe ins Getrie-
begehäuse eindringen. Sicherstel-
len, dass kein Öl auf den Reifen
oder das Rad gelangt.
[GWA11311]
8. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit einem neuen O-Ring
einschrauben und vorschriftsmäßig
festziehen.
9. Das Achsantriebsgehäuse auf
Öllecks prüfen. Tritt irgendwo Öl aus,
die Ursache feststellen.
GAU20070
Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen
Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden.
GAUS1670
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft
werden.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst
geringfügige Neigung zur Seite kann
bereits zu einem falschen Messer-
gebnis führen.
2. Durch das Schauglas den Kühlflüs-
sigkeitsstand kontrollieren.
Empfohlene Getriebeölsorte:
Siehe Seite 8-1
Füllmenge:
0,25 L (0,26 US qt, 0,22 Imp.qt)
Anzugsmoment:
Achsgetriebeöl-Ablassschraube:
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6
Page 60 of 92

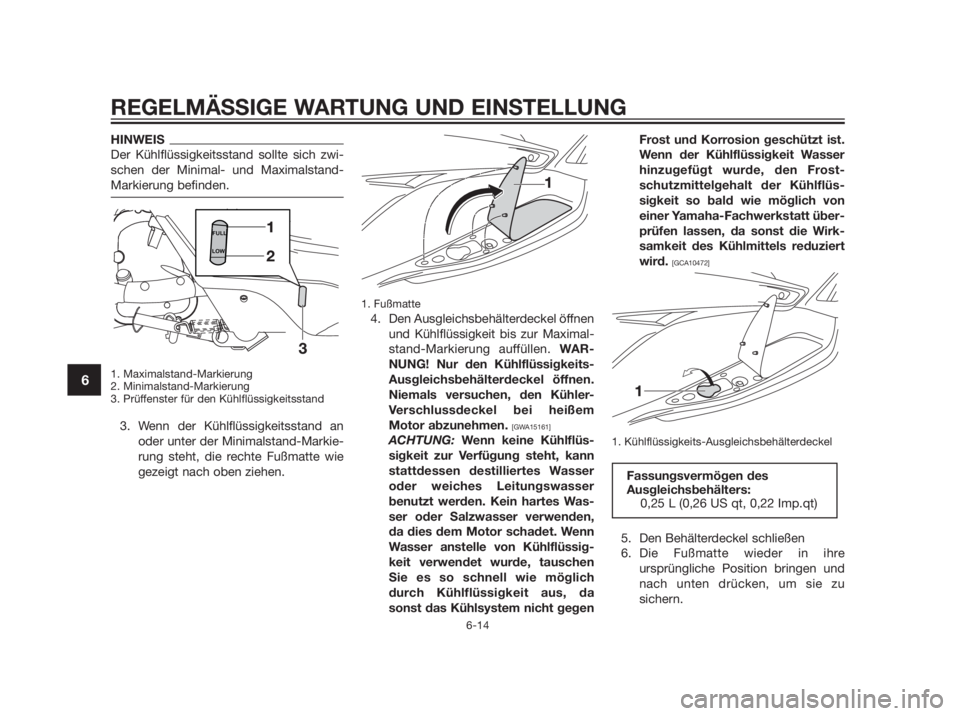

HINWEIS
Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.
1. Maximalstand-Markierung
2. Minimalstand-Markierung
3. Prüffenster für den Kühlflüssigkeitsstand
3. Wenn der Kühlflüssigkeitsstand an
oder unter der Minimalstand-Markie-
rung steht, die rechte Fußmatte wie
gezeigt nach oben ziehen.
1. Fußmatte
4. Den Ausgleichsbehälterdeckel öffnen
und Kühlflüssigkeit bis zur Maximal-
stand-Markierung auffüllen. WAR-
NUNG! Nur den Kühlflüssigkeits-
Ausgleichsbehälterdeckel öffnen.
Niemals versuchen, den Kühler-
Verschlussdeckel bei heißem
Motor abzunehmen.
[GWA15161]
ACHTUNG: Wenn keine Kühlflüs-
sigkeit zur Verfügung steht, kann
stattdessen destilliertes Wasser
oder weiches Leitungswasser
benutzt werden. Kein hartes Was-
ser oder Salzwasser verwenden,
da dies dem Motor schadet. Wenn
Wasser anstelle von Kühlflüssig-
keit verwendet wurde, tauschen
Sie es so schnell wie möglich
durch Kühlflüssigkeit aus, da
sonst das Kühlsystem nicht gegenFrost und Korrosion geschützt ist.
Wenn der Kühlflüssigkeit Wasser
hinzugefügt wurde, den Frost-
schutzmittelgehalt der Kühlflüs-
sigkeit so bald wie möglich von
einer Yamaha-Fachwerkstatt über-
prüfen lassen, da sonst die Wirk-
samkeit des Kühlmittels reduziert
wird.
[GCA10472]
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
5. Den Behälterdeckel schließen
6. Die Fußmatte wieder in ihre
ursprüngliche Position bringen und
nach unten drücken, um sie zu
sichern.
Fassungsvermögen des
Ausgleichsbehälters:
0,25 L (0,26 US qt, 0,22 Imp.qt)
FULL
LOW
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
6
Page 61 of 92

GAU33031
Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor abzu-
nehmen.
[GWA10381]GAUS1334
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter
Der Luftfiltereinsatz sollte ersetzt und der
Riementriebgehäuse-Filtereinsatz sollte
gereinigt werden gemäß den empfohlenen
Intervallen in der Wartungs- und Schmier-
tabelle. Bei übermäßig staubigem oder
feuchtem Einsatz sind die Filter häufiger
zu warten.
Luftfiltereinsatz ersetzen
1. Den Roller auf den Hauptständer
stellen.
2. Den Luftfilter-Gehäusedeckel
abschrauben.
1. Luftfiltergehäuseabdeckung
2. Schraube
3. Luftfiltereinsatz
3. Den Luftfiltereinsatz herausziehen.4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
Den Filtereinsatz des
Riementriebgehäuse-Luftfilters
reinigen
1. Den Deckel des Riementriebgehäu-
se-Luftfilters abschrauben.
1. Luftfiltereinsatzabdeckung des Keilriemen-
gehäuses
2. Schraube
2. Den Luftfiltereinsatz herausnehmen
und dann mit Druckluft, wie in der
Abbildung dargestellt, ausblasen.
21
ZAUM04481
2 2
ZAUM06623
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6
Page 62 of 92

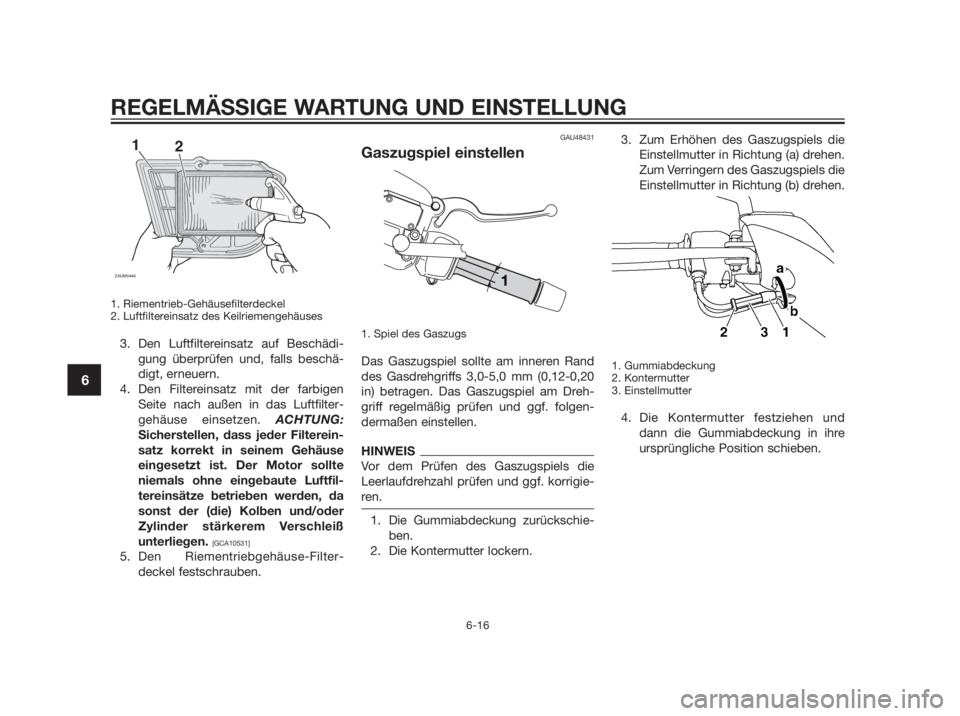

1. Riementrieb-Gehäusefilterdeckel
2. Luftfiltereinsatz des Keilriemengehäuses
3. Den Luftfiltereinsatz auf Beschädi-
gung überprüfen und, falls beschä-
digt, erneuern.
4. Den Filtereinsatz mit der farbigen
Seite nach außen in das Luftfilter-
gehäuse einsetzen. ACHTUNG:
Sicherstellen, dass jeder Filterein-
satz korrekt in seinem Gehäuse
eingesetzt ist. Der Motor sollte
niemals ohne eingebaute Luftfil-
tereinsätze betrieben werden, da
sonst der (die) Kolben und/oder
Zylinder stärkerem Verschleiß
unterliegen.
[GCA10531]
5. Den Riementriebgehäuse-Filter-
deckel festschrauben.
GAU48431
Gaszugspiel einstellen
1. Spiel des Gaszugs
Das Gaszugspiel sollte am inneren Rand
des Gasdrehgriffs 3,0-5,0 mm (0,12-0,20
in) betragen. Das Gaszugspiel am Dreh-
griff regelmäßig prüfen und ggf. folgen-
dermaßen einstellen.
HINWEIS
Vor dem Prüfen des Gaszugspiels die
Leerlaufdrehzahl prüfen und ggf. korrigie-
ren.
1. Die Gummiabdeckung zurückschie-
ben.
2. Die Kontermutter lockern.3. Zum Erhöhen des Gaszugspiels die
Einstellmutter in Richtung (a) drehen.
Zum Verringern des Gaszugspiels die
Einstellmutter in Richtung (b) drehen.
1. Gummiabdeckung
2. Kontermutter
3. Einstellmutter
4. Die Kontermutter festziehen und
dann die Gummiabdeckung in ihre
ursprüngliche Position schieben.
21
ZAUM0449
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
Page 63 of 92

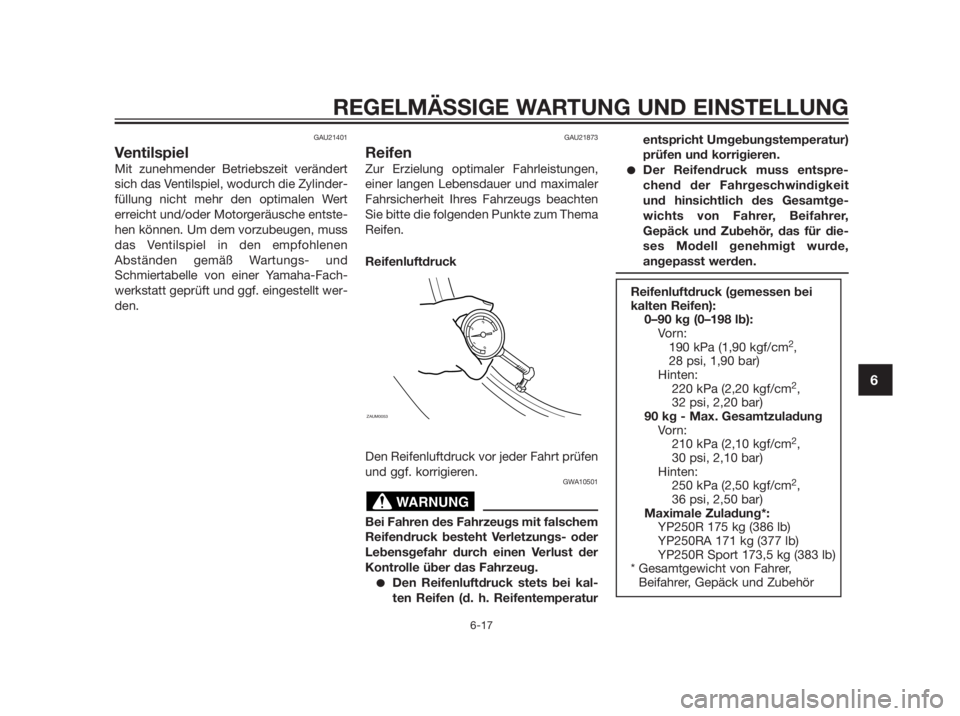

GAU21401
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert
erreicht und/oder Motorgeräusche entste-
hen können. Um dem vorzubeugen, muss
das Ventilspiel in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt geprüft und ggf. eingestellt wer-
den.
GAU21873
Reifen
Zur Erzielung optimaler Fahrleistungen,
einer langen Lebensdauer und maximaler
Fahrsicherheit Ihres Fahrzeugs beachten
Sie bitte die folgenden Punkte zum Thema
Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
GWA10501
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kal-
ten Reifen (d. h. Reifentemperaturentspricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer,
Gepäck und Zubehör, das für die-
ses Modell genehmigt wurde,
angepasst werden.
Reifenluftdruck (gemessen bei
kalten Reifen):
0–90 kg (0–198 lb):
Vo r n :
190 kPa (1,90 kgf/cm
2,
28 psi, 1,90 bar)
Hinten:
220 kPa (2,20 kgf/cm
2,
32 psi, 2,20 bar)
90 kg - Max. Gesamtzuladung
Vo r n :
210 kPa (2,10 kgf/cm
2,
30 psi, 2,10 bar)
Hinten:
250 kPa (2,50 kgf/cm
2,
36 psi, 2,50 bar)
Maximale Zuladung*:
YP250R 175 kg (386 lb)
YP250RA 171 kg (377 lb)
YP250R Sport 173,5 kg (383 lb)
* Gesamtgewicht von Fahrer,
Beifahrer, Gepäck und Zubehör
WARNUNG
ZAUM0053
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
Page 64 of 92

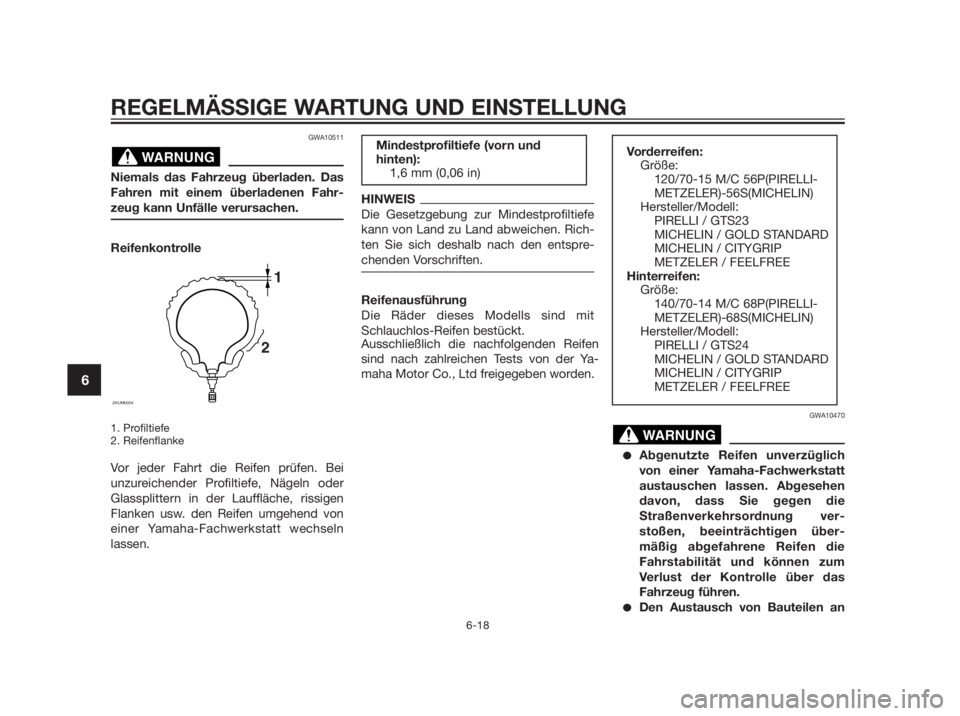

GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahr-
zeug kann Unfälle verursachen.
Reifenkontrolle
1. Profiltiefe
2. Reifenflanke
Vor jeder Fahrt die Reifen prüfen. Bei
unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend von
einer Yamaha-Fachwerkstatt wechseln
lassen.
HINWEIS
Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Rich-
ten Sie sich deshalb nach den entspre-
chenden Vorschriften.
Reifenausführung
Die Räder dieses Modells sind mit
Schlauchlos-Reifen bestückt.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor España S. A. freigegeben
worden.
GWA10470
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die
Straßenverkehrsordnung ver-
stoßen, beeinträchtigen über-
mäßig abgefahrene Reifen die
Fahrstabilität und können zum
Verlust der Kontrolle über das
Fahrzeug führen.
Den Austausch von Bauteilen an
WARNUNG
Vorderreifen:
Größe:
120/70-15 M/C 56P(PIRELLI-
METZELER)-56S(MICHELIN)
Hersteller/Modell:
PIRELLI / GTS23
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Hinterreifen:
Größe:
140/70-14 M/C 68P(PIRELLI-
METZELER)-68S(MICHELIN)
Hersteller/Modell:
PIRELLI / GTS24
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREEMindestprofiltiefe (vorn und
hinten):
1,6 mm (0,06 in)
1
2
ZAUM0054
WARNUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der Ya-
maha Motor Co., Ltd freigegeben worden.
