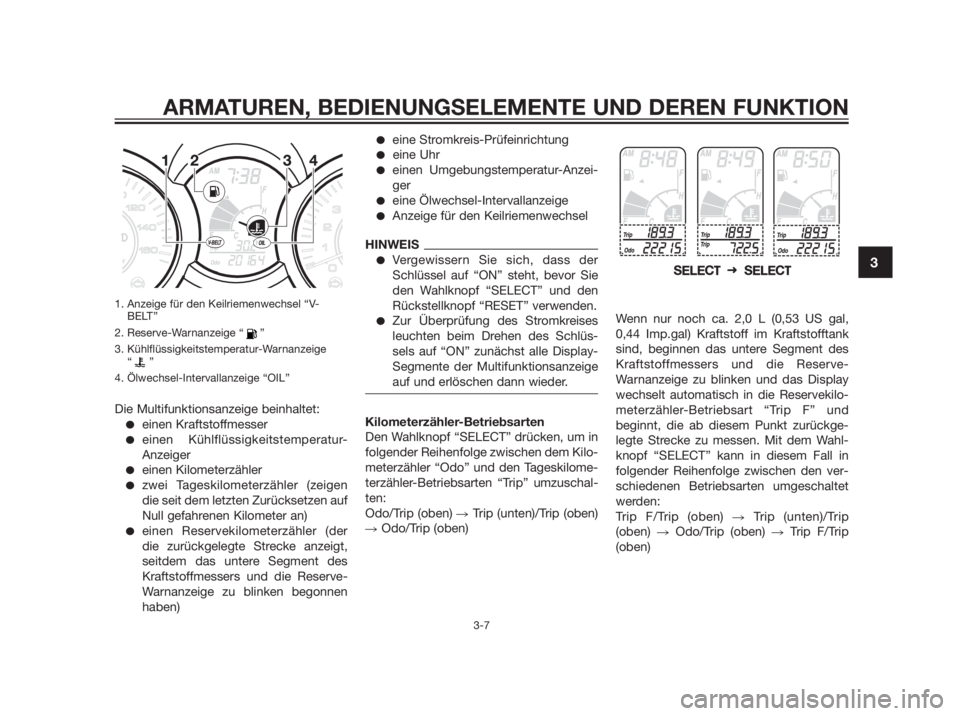

2013 YAMAHA XMAX 250 Betriebsanleitungen (in German)

1. Anzeige für den Keilriemenwechsel “V-
BELT”
2. Reserve-Warnanzeige “ ”
3. Kühlflüssigkeitstemperatur-Warnanzeige
“”
4. Ölwechsel-Intervallanzeige “OIL”
Die Multifunktionsanzeige beinhaltet:
einen Kraftstoffmesser
einen Kühlflüssigkeitstemperatur-
Anzeiger
einen Kilometerzähler
zwei Tageskilometerzähler (zeigen
die seit dem letzten Zurücksetzen auf
Null gefahrenen Kilometer an)
einen Reservekilometerzähler (der
die zurückgelegte Strecke anzeigt,
seitdem das untere Segment des
Kraftstoffmessers und die Reserve-
Warnanzeige zu blinken begonnen
haben)
eine Stromkreis-Prüfeinrichtung
eine Uhr
einen Umgebungstemperatur-Anzei-
ger
eine Ölwechsel-Intervallanzeige
Anzeige für den Keilriemenwechsel
HINWEIS
Vergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie
den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” verwenden.
Zur Überprüfung des Stromkreises
leuchten beim Drehen des Schlüs-
sels auf “ON” zunächst alle Display-
Segmente der Multifunktionsanzeige
auf und erlöschen dann wieder.
Kilometerzähler-Betriebsarten
Den Wahlknopf “SELECT” drücken, um in
folgender Reihenfolge zwischen dem Kilo-
meterzähler “Odo” und den Tageskilome-
terzähler-Betriebsarten “Trip” umzuschal-
ten:
Odo/Trip (oben) Trip (unten)/Trip (oben)
Odo/Trip (oben)Wenn nur noch ca. 2,0 L (0,53 US gal,
0,44 Imp.gal) Kraftstoff im Kraftstofftank
sind, beginnen das untere Segment des
Kraftstoffmessers und die Reserve-
Warnanzeige zu blinken und das Display
wechselt automatisch in die Reservekilo-
meterzähler-Betriebsart “Trip F” und
beginnt, die ab diesem Punkt zurückge-
legte Strecke zu messen. Mit dem Wahl-
knopf “SELECT” kann in diesem Fall in
folgender Reihenfolge zwischen den ver-
schiedenen Betriebsarten umgeschaltet
werden:
Trip F/Trip (oben) Trip (unten)/Trip
(oben) Odo/Trip (oben) Trip F/Trip
(oben)
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3

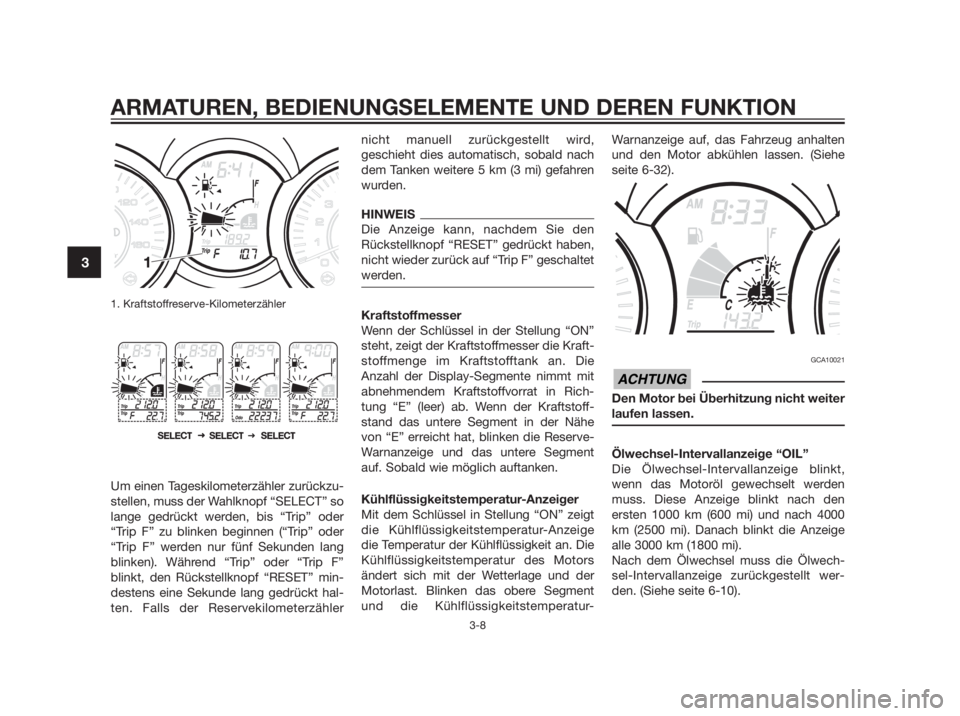

1. Kraftstoffreserve-Kilometerzähler
Um einen Tageskilometerzähler zurückzu-
stellen, muss der Wahlknopf “SELECT” so
lange gedrückt werden, bis “Trip” oder
“Trip F” zu blinken beginnen (“Trip” oder
“Trip F” werden nur fünf Sekunden lang
blinken). Während “Trip” oder “Trip F”
blinkt, den Rückstellknopf “RESET” min-
destens eine Sekunde lang gedrückt hal-
ten. Falls der Reservekilometerzählernicht manuell zurückgestellt wird,
geschieht dies automatisch, sobald nach
dem Tanken weitere 5 km (3 mi) gefahren
wurden.
HINWEIS
Die Anzeige kann, nachdem Sie den
Rückstellknopf “RESET” gedrückt haben,
nicht wieder zurück auf “Trip F” geschaltet
werden.
Kraftstoffmesser
Wenn der Schlüssel in der Stellung “ON”
steht, zeigt der Kraftstoffmesser die Kraft-
stoffmenge im Kraftstofftank an. Die
Anzahl der Display-Segmente nimmt mit
abnehmendem Kraftstoffvorrat in Rich-
tung “E” (leer) ab. Wenn der Kraftstoff-
stand das untere Segment in der Nähe
von “E” erreicht hat, blinken die Reserve-
Warnanzeige und das untere Segment
auf. Sobald wie möglich auftanken.
Kühlflüssigkeitstemperatur-Anzeiger
Mit dem Schlüssel in Stellung “ON” zeigt
die Kühlflüssigkeitstemperatur-Anzeige
die Temperatur der Kühlflüssigkeit an. Die
Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der
Motorlast. Blinken das obere Segment
und die Kühlflüssigkeitstemperatur-Warnanzeige auf, das Fahrzeug anhalten
und den Motor abkühlen lassen. (Siehe
seite 6-32).
GCA10021
Den Motor bei Überhitzung nicht weiter
laufen lassen.
Ölwechsel-Intervallanzeige “OIL”
Die Ölwechsel-Intervallanzeige blinkt,
wenn das Motoröl gewechselt werden
muss. Diese Anzeige blinkt nach den
ersten 1000 km (600 mi) und nach 4000
km (2500 mi). Danach blinkt die Anzeige
alle 3000 km (1800 mi).
Nach dem Ölwechsel muss die Ölwech-
sel-Intervallanzeige zurückgestellt wer-
den. (Siehe seite 6-10).
ACHTUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3

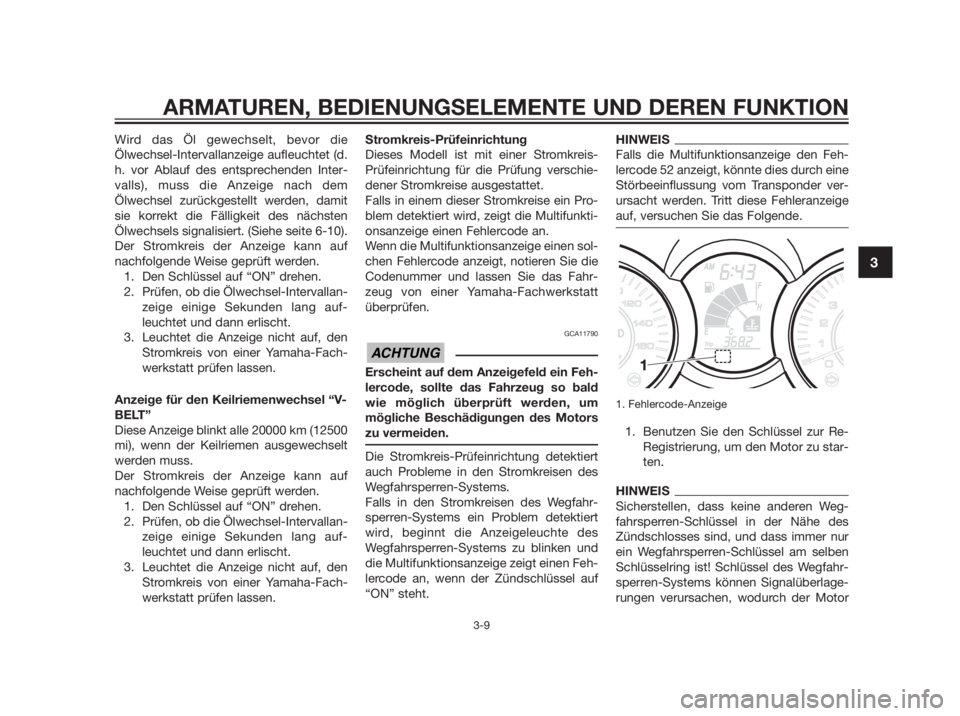

Wird das Öl gewechselt, bevor die
Ölwechsel-Intervallanzeige aufleuchtet (d.
h. vor Ablauf des entsprechenden Inter-
valls), muss die Anzeige nach dem
Ölwechsel zurückgestellt werden, damit
sie korrekt die Fälligkeit des nächsten
Ölwechsels signalisiert. (Siehe seite 6-10).
Der Stromkreis der Anzeige kann auf
nachfolgende Weise geprüft werden.
1. Den Schlüssel auf “ON” drehen.
2. Prüfen, ob die Ölwechsel-Intervallan-
zeige einige Sekunden lang auf-
leuchtet und dann erlischt.
3. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-Fach-
werkstatt prüfen lassen.
Anzeige für den Keilriemenwechsel “V-
BELT”
Diese Anzeige blinkt alle 20000 km (12500
mi), wenn der Keilriemen ausgewechselt
werden muss.
Der Stromkreis der Anzeige kann auf
nachfolgende Weise geprüft werden.
1. Den Schlüssel auf “ON” drehen.
2. Prüfen, ob die Ölwechsel-Intervallan-
zeige einige Sekunden lang auf-
leuchtet und dann erlischt.
3. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-Fach-
werkstatt prüfen lassen.Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-
Prüfeinrichtung für die Prüfung verschie-
dener Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Pro-
blem detektiert wird, zeigt die Multifunkti-
onsanzeige einen Fehlercode an.
Wenn die Multifunktionsanzeige einen sol-
chen Fehlercode anzeigt, notieren Sie die
Codenummer und lassen Sie das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen.
GCA11790
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald
wie möglich überprüft werden, um
mögliche Beschädigungen des Motors
zu vermeiden.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem detektiert
wird, beginnt die Anzeigeleuchte des
Wegfahrsperren-Systems zu blinken und
die Multifunktionsanzeige zeigt einen Feh-
lercode an, wenn der Zündschlüssel auf
“ON” steht.
HINWEIS
Falls die Multifunktionsanzeige den Feh-
lercode 52 anzeigt, könnte dies durch eine
Störbeeinflussung vom Transponder ver-
ursacht werden. Tritt diese Fehleranzeige
auf, versuchen Sie das Folgende.
1. Fehlercode-Anzeige
1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
HINWEIS
Sicherstellen, dass keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und dass immer nur
ein Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
ACHTUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3

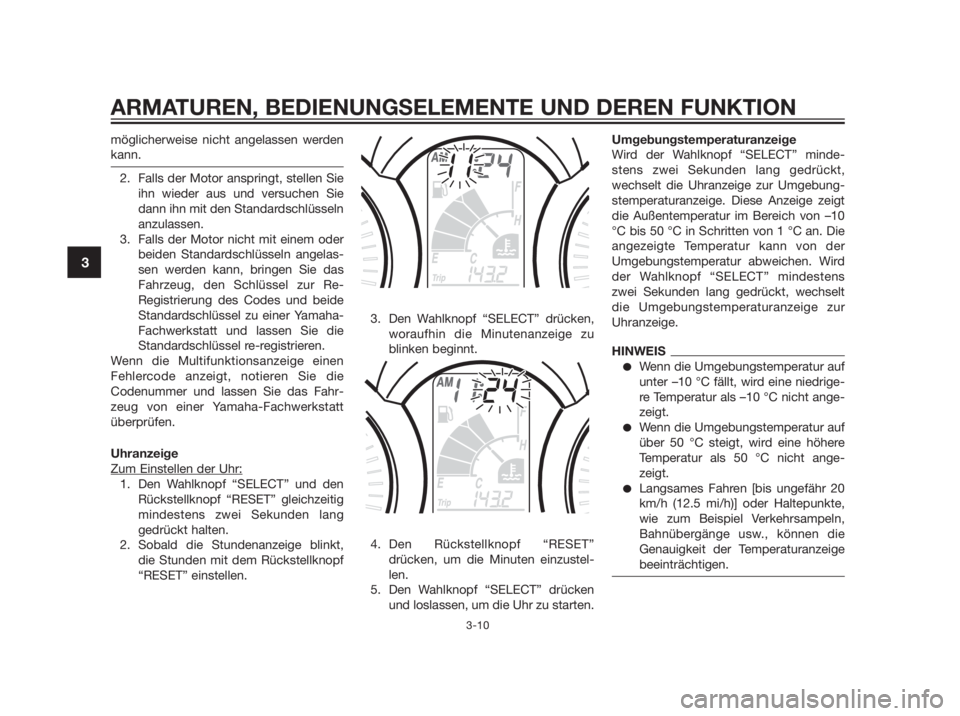

möglicherweise nicht angelassen werden
kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-
Registrierung des Codes und beide
Standardschlüssel zu einer Yamaha-
Fachwerkstatt und lassen Sie die
Standardschlüssel re-registrieren.
Wenn die Multifunktionsanzeige einen
Fehlercode anzeigt, notieren Sie die
Codenummer und lassen Sie das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen.
Uhranzeige
Zum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang
gedrückt halten.
2. Sobald die Stundenanzeige blinkt,
die Stunden mit dem Rückstellknopf
“RESET” einstellen.3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu
blinken beginnt.
4. Den Rückstellknopf “RESET”
drücken, um die Minuten einzustel-
len.
5. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten.Umgebungstemperaturanzeige
Wird der Wahlknopf “SELECT” minde-
stens zwei Sekunden lang gedrückt,
wechselt die Uhranzeige zur Umgebung-
stemperaturanzeige. Diese Anzeige zeigt
die Außentemperatur im Bereich von –10
°C bis 50 °C in Schritten von 1 °C an. Die
angezeigte Temperatur kann von der
Umgebungstemperatur abweichen. Wird
der Wahlknopf “SELECT” mindestens
zwei Sekunden lang gedrückt, wechselt
die Umgebungstemperaturanzeige zur
Uhranzeige.
HINWEIS
Wenn die Umgebungstemperatur auf
unter –10 °C fällt, wird eine niedrige-
re Temperatur als –10 °C nicht ange-
zeigt.
Wenn die Umgebungstemperatur auf
über 50 °C steigt, wird eine höhere
Temperatur als 50 °C nicht ange-
zeigt.
Langsames Fahren [bis ungefähr 20
km/h (12.5 mi/h)] oder Haltepunkte,
wie zum Beispiel Verkehrsampeln,
Bahnübergänge usw., können die
Genauigkeit der Temperaturanzeige
beeinträchtigen.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3

GAU12331

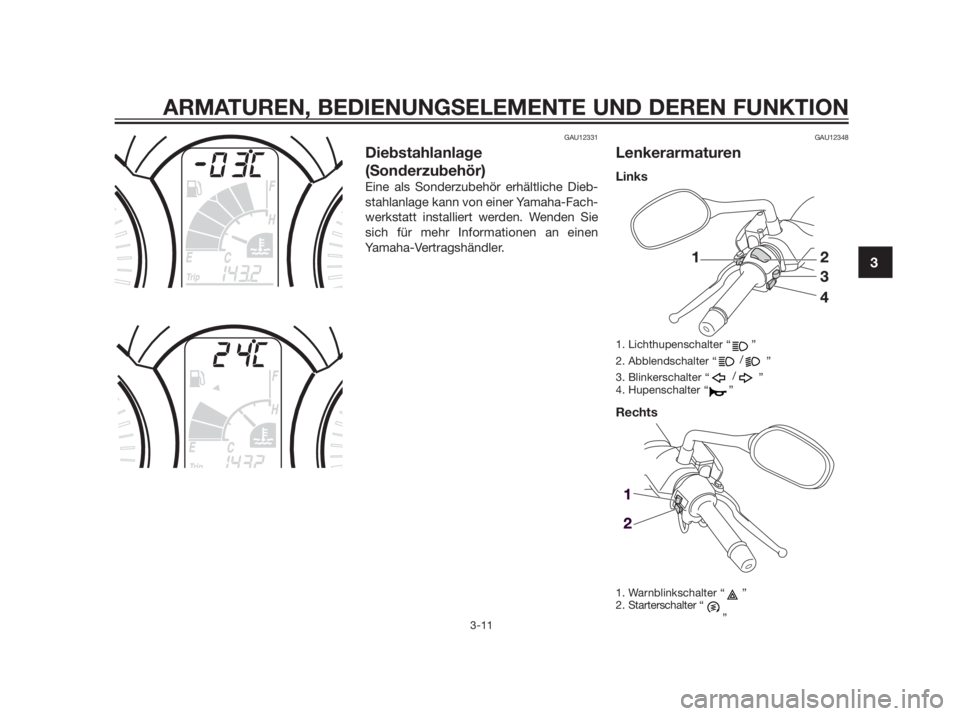

Diebstahlanlage
(Sonderzubehör)
Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12348
Lenkerarmaturen
Links
1. Lichthupenschalter “ ”
2. Abblendschalter “/
”
3. Blinkerschalter “/
”
4. Hupenschalter “ ”
Rechts
1. Warnblinkschalter “ ”
2. Starterschalter “
”
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3

GAU12350

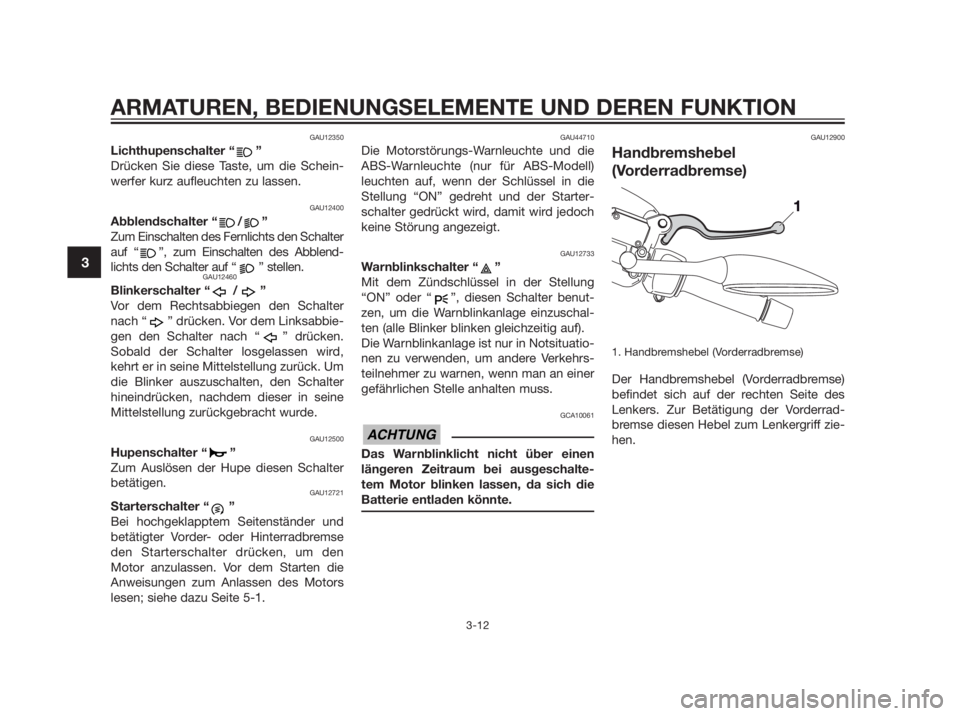

Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schalter
auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.
GAU12460
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU12500
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12721
Starterschalter “ ”
Bei hochgeklapptem Seitenständer und
betätigter Vorder- oder Hinterradbremse
den Starterschalter drücken, um den
Motor anzulassen. Vor dem Starten die
Anweisungen zum Anlassen des Motors
lesen; siehe dazu Seite 5-1.
GAU44710
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte (nur für ABS-Modell)
leuchten auf, wenn der Schlüssel in die
Stellung “ON” gedreht und der Starter-
schalter gedrückt wird, damit wird jedoch
keine Störung angezeigt.
GAU12733
Warnblinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ”, diesen Schalter benut-
zen, um die Warnblinkanlage einzuschal-
ten (alle Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrs-
teilnehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.
GCA10061
Das Warnblinklicht nicht über einen
längeren Zeitraum bei ausgeschalte-
tem Motor blinken lassen, da sich die
Batterie entladen könnte.
GAU12900
Handbremshebel
(Vorderradbremse)
1. Handbremshebel (Vorderradbremse)
Der Handbremshebel (Vorderradbremse)
befindet sich auf der rechten Seite des
Lenkers. Zur Betätigung der Vorderrad-
bremse diesen Hebel zum Lenkergriff zie-
hen.
ACHTUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3

GAU12950

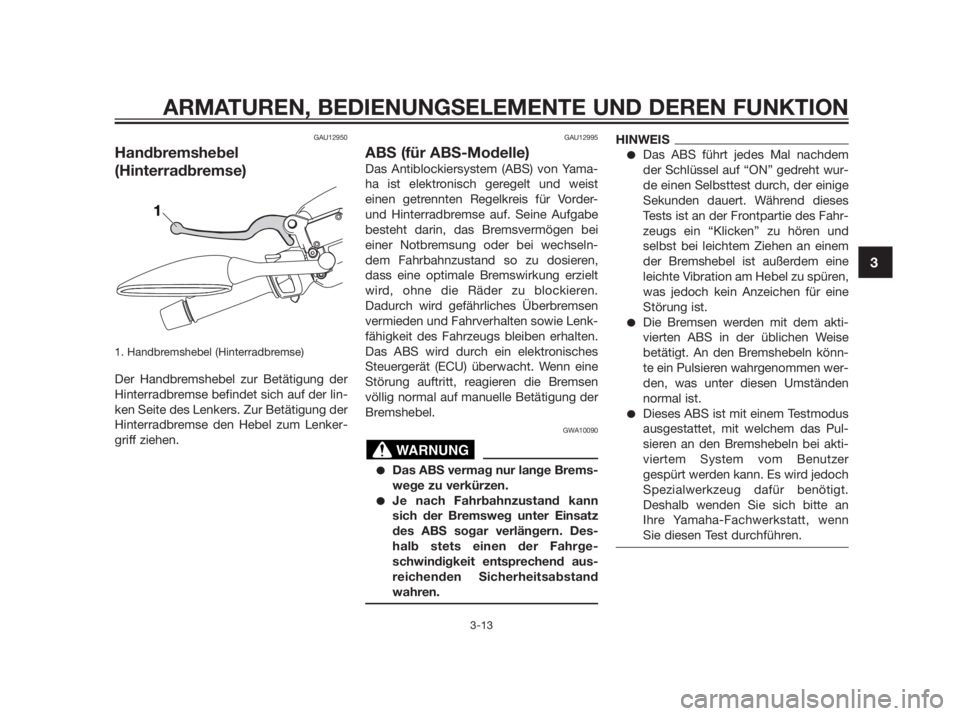

Handbremshebel
(Hinterradbremse)
1. Handbremshebel (Hinterradbremse)
Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
GAU12995
ABS (für ABS-Modelle)
Das Antiblockiersystem (ABS) von Yama-
ha ist elektronisch geregelt und weist
einen getrennten Regelkreis für Vorder-
und Hinterradbremse auf. Seine Aufgabe
besteht darin, das Bremsvermögen bei
einer Notbremsung oder bei wechseln-
dem Fahrbahnzustand so zu dosieren,
dass eine optimale Bremswirkung erzielt
wird, ohne die Räder zu blockieren.
Dadurch wird gefährliches Überbremsen
vermieden und Fahrverhalten sowie Lenk-
fähigkeit des Fahrzeugs bleiben erhalten.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht. Wenn eine
Störung auftritt, reagieren die Bremsen
völlig normal auf manuelle Betätigung der
Bremshebel.
GWA10090
Das ABS vermag nur lange Brems-
wege zu verkürzen.
Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Des-
halb stets einen der Fahrge-
schwindigkeit entsprechend aus-
reichenden Sicherheitsabstand
wahren.
HINWEIS
Das ABS führt jedes Mal nachdem
der Schlüssel auf “ON” gedreht wur-
de einen Selbsttest durch, der einige
Sekunden dauert. Während dieses
Tests ist an der Frontpartie des Fahr-
zeugs ein “Klicken” zu hören und
selbst bei leichtem Ziehen an einem
der Bremshebel ist außerdem eine
leichte Vibration am Hebel zu spüren,
was jedoch kein Anzeichen für eine
Störung ist.
Die Bremsen werden mit dem akti-
vierten ABS in der üblichen Weise
betätigt. An den Bremshebeln könn-
te ein Pulsieren wahrgenommen wer-
den, was unter diesen Umständen
normal ist.
Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pul-
sieren an den Bremshebeln bei akti-
viertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt.
Deshalb wenden Sie sich bitte an
Ihre Yamaha-Fachwerkstatt, wenn
Sie diesen Test durchführen.
WARNUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3

GCA16120

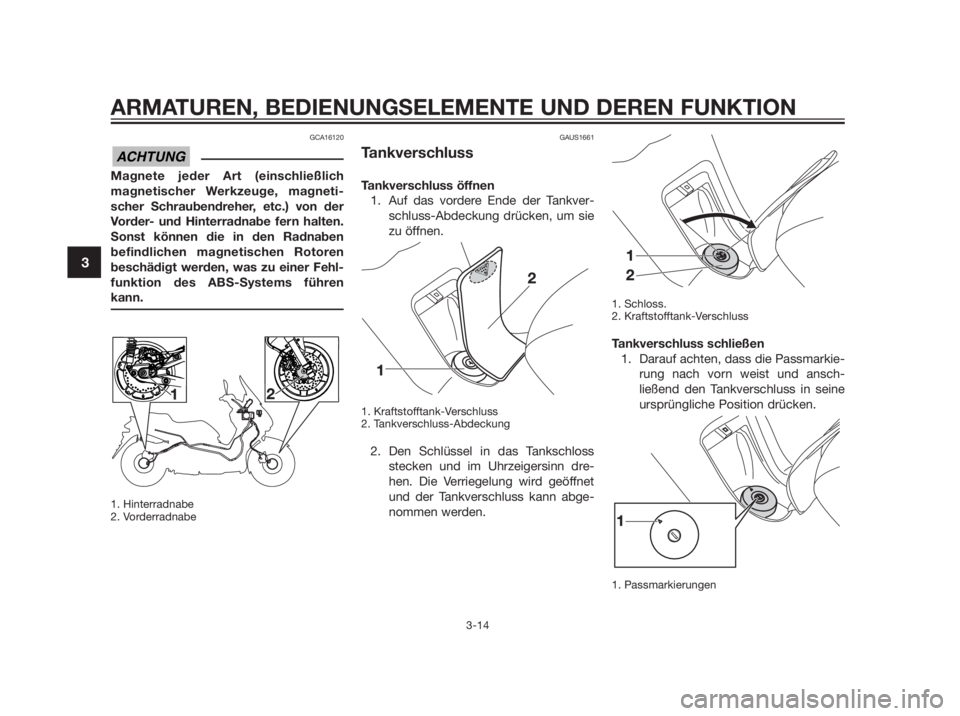

Magnete jeder Art (einschließlich
magnetischer Werkzeuge, magneti-
scher Schraubendreher, etc.) von der
Vorder- und Hinterradnabe fern halten.
Sonst können die in den Radnaben
befindlichen magnetischen Rotoren
beschädigt werden, was zu einer Fehl-
funktion des ABS-Systems führen
kann.
1. Hinterradnabe 2. Vorderradnabe
GAUS1661
Tankverschluss
Tankverschluss öffnen
1. Auf das vordere Ende der Tankver-
schluss-Abdeckung drücken, um sie
zu öffnen.
1. Kraftstofftank-Verschluss 2. Tankverschluss-Abdeckung
2. Den Schlüssel in das Tankschloss
stecken und im Uhrzeigersinn dre-
hen. Die Verriegelung wird geöffnet
und der Tankverschluss kann abge-
nommen werden.
1. Schloss. 2. Kraftstofftank-Verschluss
Tankverschluss schließen
1. Darauf achten, dass die Passmarkie-
rung nach vorn weist und ansch-
ließend den Tankverschluss in seine
ursprüngliche Position drücken.
1. Passmarkierungen
ACHTUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
