HINWEIS
Im Bordwerkzeug befinden sich eine
Sicherungszange und eine Tasche mit
Ersatzsicherungen. Verwenden Sie die
Zange, um eine Sicherung herauszuneh-
men und einzusetzen.
Für YP250R
1. Sicherungskasten
2. Sicherung der Warnblinkanlage
Für YP250RA
1. ABS-Sicherung
2. ABS-Sicherungskasten
3. Sicherungskasten
4. Sicherung der Warnblinkanlage
Sicherungskasten
1. Kühlerlüftersicherung
2. ECU-Sicherung
3. Zusatzsicherung
4. Signalanlagensicherung
5. Scheinwerfersicherung
6. Zündungssicherung
7. Ersatzsicherung
8. Sicherung der Warnblinkanlage
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6

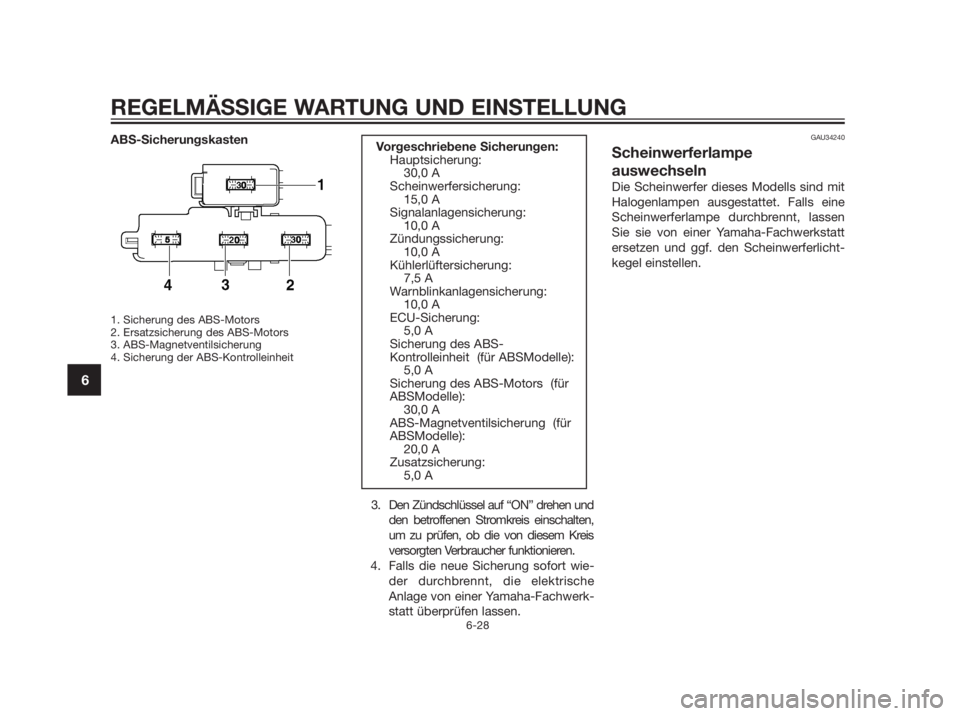

ABS-Sicherungskasten
1. Sicherung des ABS-Motors
2. Ersatzsicherung des ABS-Motors
3. ABS-Magnetventilsicherung
4. Sicherung der ABS-Kontrolleinheit
3. Den Zündschlüssel auf “ON” drehen und
den betroffenen Stromkreis einschalten,
um zu prüfen, ob die von diesem Kreis
versorgten Verbraucher funktionieren.
4. Falls die neue Sicherung sofort wie-
der durchbrennt, die elektrische
Anlage von einer Yamaha-Fachwerk-
statt überprüfen lassen.
GAU34240
Scheinwerferlampe
auswechseln
Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Falls eine
Scheinwerferlampe durchbrennt, lassen
Sie sie von einer Yamaha-Fachwerkstatt
ersetzen und ggf. den Scheinwerferlicht-
kegel einstellen.
Vorgeschriebene Sicherungen:
Hauptsicherung:
30,0 A
Scheinwerfersicherung:
15,0 A
Signalanlagensicherung:
10,0 A
Zündungssicherung:
10,0 A
Kühlerlüftersicherung:
7,5 A
Warnblinkanlagensicherung:
10,0 A
ECU-Sicherung:
5,0 A
Sicherung des ABS-
Kontrolleinheit (für ABSModelle):
5,0 A
Sicherung des ABS-Motors (für
ABSModelle):
30,0 A
ABS-Magnetventilsicherung (für
ABSModelle):
20,0 A
Zusatzsicherung:
5,0 A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6

GAU43051

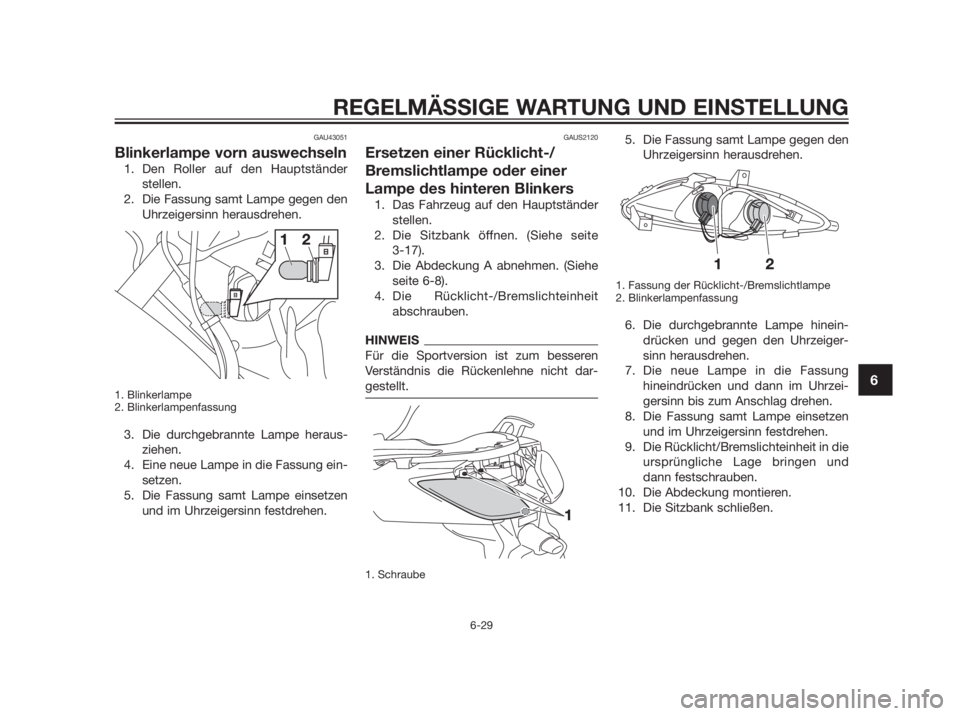

Blinkerlampe vorn auswechseln
1. Den Roller auf den Hauptständer
stellen.
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
1. Blinkerlampe
2. Blinkerlampenfassung
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
GAUS2120
Ersetzen einer Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Sitzbank öffnen. (Siehe seite
3-17).
3. Die Abdeckung A abnehmen. (Siehe
seite 6-8).
4. Die Rücklicht-/Bremslichteinheit
abschrauben.
HINWEIS
Für die Sportversion ist zum besseren
Verständnis die Rückenlehne nicht dar-
gestellt.
1. Schraube
5. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
1. Fassung der Rücklicht-/Bremslichtlampe
2. Blinkerlampenfassung
6. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.
7. Die neue Lampe in die Fassung
hineindrücken und dann im Uhrzei-
gersinn bis zum Anschlag drehen.
8. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
9. Die Rücklicht/Bremslichteinheit in die
ursprüngliche Lage bringen und
dann festschrauben.
10. Die Abdeckung montieren.
11. Die Sitzbank schließen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6

GAU47910

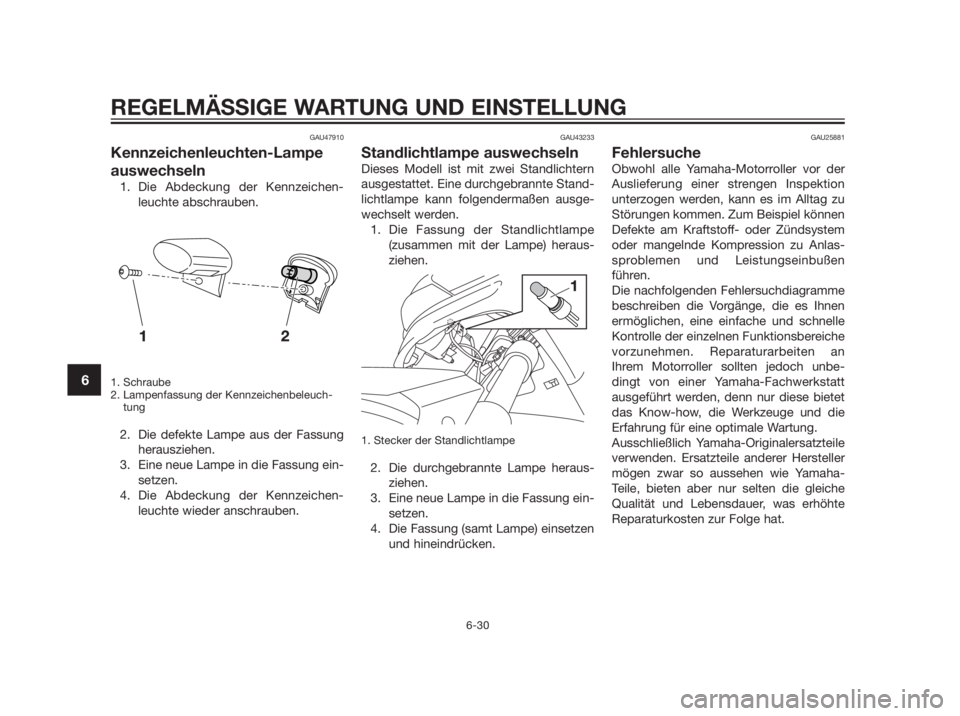

Kennzeichenleuchten-Lampe
auswechseln
1. Die Abdeckung der Kennzeichen-
leuchte abschrauben.
1. Schraube
2. Lampenfassung der Kennzeichenbeleuch-
tung
2. Die defekte Lampe aus der Fassung
herausziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Abdeckung der Kennzeichen-
leuchte wieder anschrauben.
GAU43233
Standlichtlampe auswechseln
Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Die Fassung der Standlichtlampe
(zusammen mit der Lampe) heraus-
ziehen.
1. Stecker der Standlichtlampe
2. Die durchgebrannte Lampe heraus-
ziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
GAU25881
Fehlersuche
Obwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen
führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an
Ihrem Motorroller sollten jedoch unbe-
dingt von einer Yamaha-Fachwerkstatt
ausgeführt werden, denn nur diese bietet
das Know-how, die Werkzeuge und die
Erfahrung für eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.


REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6

GWA15141

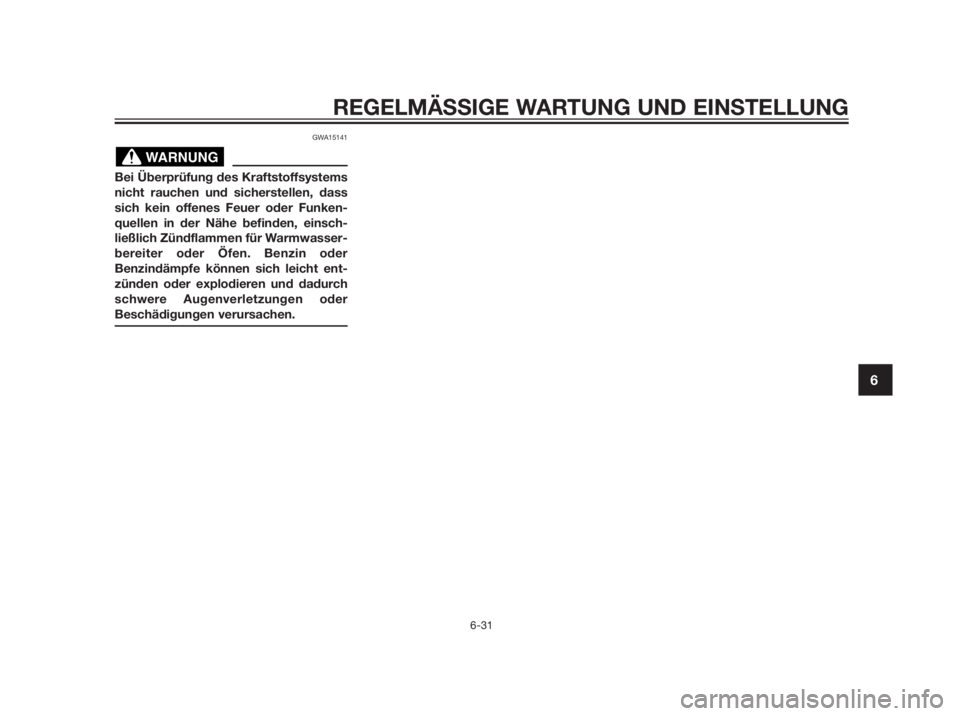

Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einsch-
ließlich Zündflammen für Warmwasser-
bereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder
Beschädigungen verursachen.
WARNUNG
REGELM

GAU42701

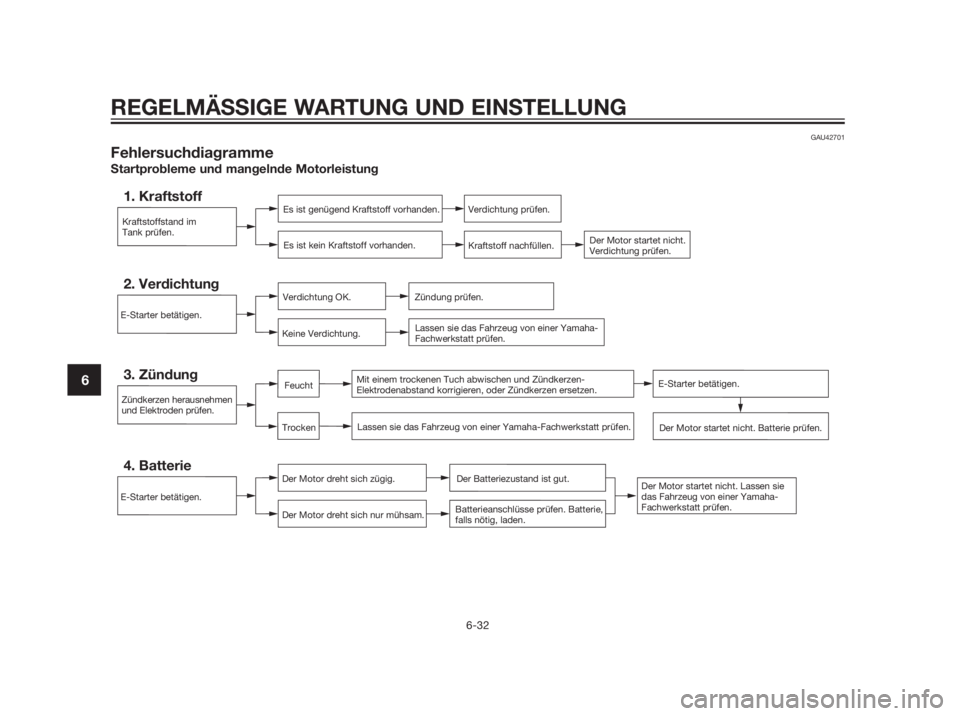

Fehlersuchdiagramme
Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.
1. KraftstoffEs ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.
2. VerdichtungVerdichtung OK.
Keine Verdichtung.Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.
3. ZündungMit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.
4. BatterieDer Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.Der Batteriezustand ist gut.
Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
Trocken
FeuchtE-Starter betätigen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6

MotorüberhitzungGWAT1040
Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor
abgekühlt ist.
Einen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam
gegen den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen
mehr zu vernehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.
HINWEIS
Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so
bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.
Motor abkühlen lassen.Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.
Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
WARNUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
6

GAU37833

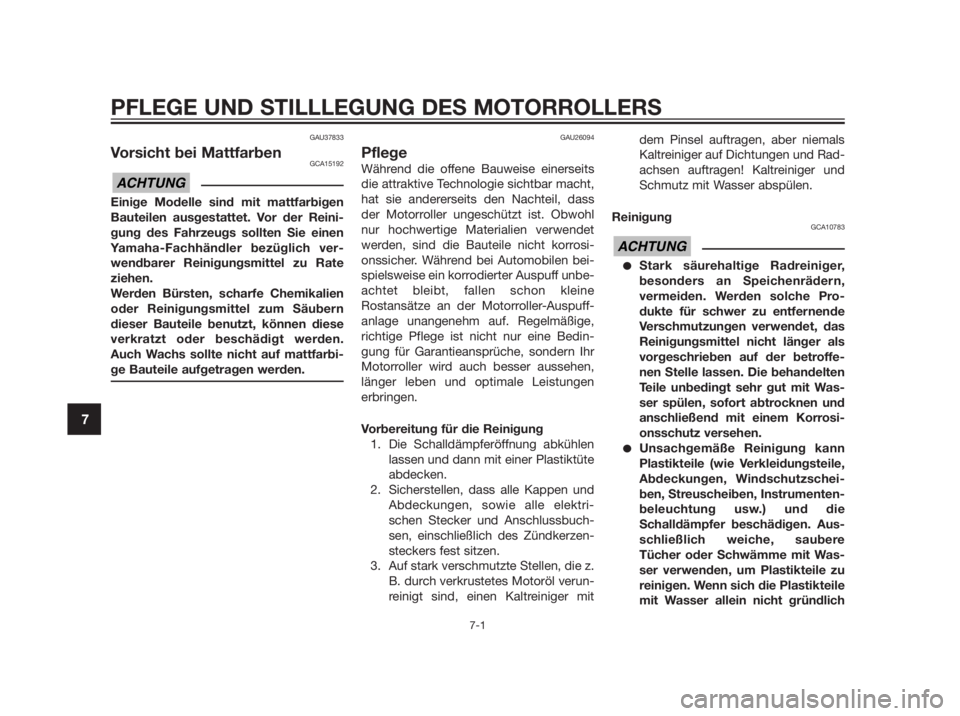

Vorsicht bei MattfarbenGCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate
ziehen.
Werden Bürsten, scharfe Chemikalien
oder Reinigungsmittel zum Säubern
dieser Bauteile benutzt, können diese
verkratzt oder beschädigt werden.
Auch Wachs sollte nicht auf mattfarbi-
ge Bauteile aufgetragen werden.
GAU26094
Pflege
Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass
der Motorroller ungeschützt ist. Obwohl
nur hochwertige Materialien verwendet
werden, sind die Bauteile nicht korrosi-
onssicher. Während bei Automobilen bei-
spielsweise ein korrodierter Auspuff unbe-
achtet bleibt, fallen schon kleine
Rostansätze an der Motorroller-Auspuff-
anlage unangenehm auf. Regelmäßige,
richtige Pflege ist nicht nur eine Bedin-
gung für Garantieansprüche, sondern Ihr
Motorroller wird auch besser aussehen,
länger leben und optimale Leistungen
erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektri-
schen Stecker und Anschlussbuch-
sen, einschließlich des Zündkerzen-
steckers fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mitdem Pinsel auftragen, aber niemals
Kaltreiniger auf Dichtungen und Rad-
achsen auftragen! Kaltreiniger und
Schmutz mit Wasser abspülen.
Reinigung
GCA10783
Stark säurehaltige Radreiniger,
besonders an Speichenrädern,
vermeiden. Werden solche Pro-
dukte für schwer zu entfernende
Verschmutzungen verwendet, das
Reinigungsmittel nicht länger als
vorgeschrieben auf der betroffe-
nen Stelle lassen. Die behandelten
Teile unbedingt sehr gut mit Was-
ser spülen, sofort abtrocknen und
anschließend mit einem Korrosi-
onsschutz versehen.
Unsachgemäße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw.) und die
Schalldämpfer beschädigen. Aus-
schließlich weiche, saubere
Tücher oder Schwämme mit Was-
ser verwenden, um Plastikteile zu
reinigen. Wenn sich die Plastikteile
mit Wasser allein nicht gründlich
ACHTUNG
ACHTUNG
