2013 YAMAHA FJR1300AS Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
Desactivação automática do sistema decontrolo de cruzeiroO sistema de controlo de cruzeiro para este
modelo é controlado electronicamente e
está ligado com os restantes sistemas de
controlo. O sistema de controlo de cruzeiro
fica automaticamente desactivado nas con-
dições que se seguem:●
O sistema de controlo de cruzeiro não
consegue manter a velocidade de cru-
zeiro configurada.
●
Quando é detectada derrapagem ou
patinagem de uma roda. (Se o sistema
de controlo de tracção não tiver sido
desactivado, este entrará em funcio-
namento.)
●
O interruptor de arranque/paragem do
motor está regulado para a
posição “ ”.
●
O motor pára.
●
O descanso lateral é baixado.
Quando viajar com uma velocidade de cru-
zeiro configurada, se o sistema de controlo
de cruzeiro for desactivado segundo as
condições acima, o indicador
luminoso “ ” apagar-se-á e o indicador lu-
minoso “SET” ficará intermitente durante 4
segundos e, depois, apaga-se.
Quando viajar sem uma velocidade de cru-
zeiro configurada, se o interruptor de arran-
que/paragem do motor estiver na posição “ ”, se o motor parar ou se o des-
canso lateral for baixado, o indicador
luminoso “ ” apagar-se-á (o indicador lu-
minoso “SET” não fica intermitente).
Se o sistema de controlo de cruzeiro for au-
tomaticamente desactivado, deve parar e
verificar se o veículo está em boas condi-
ções de funcionamento.
Antes de voltar a usar o sistema de controlo
de cruzeiro, active-o usando o interruptor
de alimentação.
NOTAEm alguns casos, o sistema de controlo de
cruzeiro não conseguirá manter a velocida-
de de cruzeiro configurada quando o veícu-
lo está numa subida ou numa descida.●
Quando o veículo está a ser conduzi-
do numa subida, a velocidade de con-
dução real pode tornar-se inferior à
velocidade de cruzeiro configurada.
Se isto acontecer, acelere até atingir a
velocidade de condução pretendida
usando o acelerador.
●
Quando o veículo está a ser conduzi-
do numa descida, a velocidade de
condução real pode tornar-se superior
à velocidade de cruzeiro configurada.
Se isto acontecer, o interruptor de con-
figuração não pode ser usado para
ajustar a velocidade de cruzeiro confi-
gurada. Para reduzir a velocidade de condução, utilize os travões. Quando
os travões são a
ccionados, o sistema
de controlo de cruzeiro é desactivado.
Dispositivo de auto-diagnóstico
O sistema de controlo de cruzeiro também
é desactivado quando é detectada qualquer
anomalia num dos sistemas do veículo. O
indicador luminoso “SET” apagar-se-á e o
indicador luminoso “ ” ficará intermitente.
Não poderá utilizar o sistema de controlo de

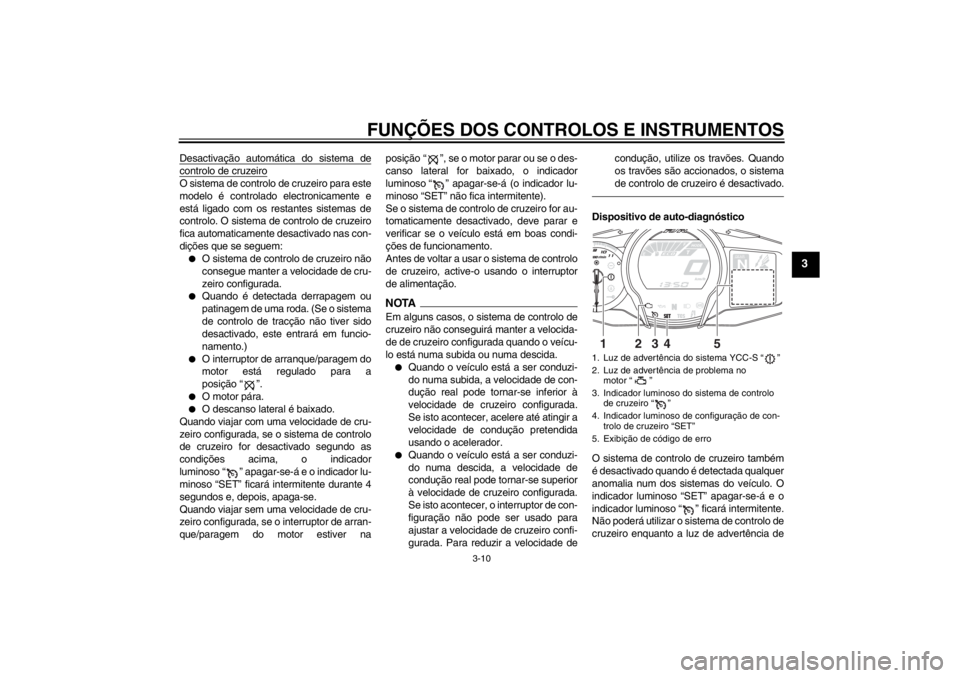

cruzeiro enquanto a luz de advertência de1. Luz de advertência do sistema YCC-S “ ”
2. Luz de advertência de problema no motor “ ”
3. Indicador luminoso do sistema de controlo de cruzeiro “ ”
4. Indicador luminoso de configuração de con- trolo de cruzeiro “SET”
5. Exibição de código de erro
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
3
4
5
2
1
U1MDP0P0.book Page 10 Monday, February 18, 2013 1:06 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
problema no motor ou a luz de advertência
do sistema YCC-S estiver acesa, nem en-
quanto existir anomalia no sistema de con-
trolo de cruzeiro.
AV I S O
PWA16360
Se o sistema de controlo de cruzeiro não
estiver a funcionar correctamente, o in-
dicador luminoso “ ” ficará intermi-
tente. Se isto acontecer, desligue o
sistema de controlo de cruzeiro e solici-
te a um concessionário Yamaha que o
verifique.PRECAUÇÃO
PCA11590
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor.
PAU55411
Módulo do contador multifuncio-
nal
AV I S O
PWA12422
Pare o veículo antes de fazer ajustes ao
módulo do contador multifuncional. A
alteração dos ajustes durante a condu-
ção pode distrair o condutor e aumentar
o risco de acidente.NOTAO interruptor de selecção “ / ” e o in-
terruptor de menu “MENU” encontram-se
no guiador esquerdo. Estes interruptores
permitem-lhe controlar ou alterar as confi-
gurações do módulo do contador multifunci-
onal.O módulo do contador multifuncional está
equipado com o seguinte:
1. Tecla “RESET”
2. Botão do “TCS”
3. Taquímetro
4. Relógio
5. Indicador de combustível
6. Indicador de economia “ECO”
7. Visor do modo de transmissão
8. Velocímetro
9. Visor da caixa de transmissão
10.Visor de funções
11.Visor de informações
GEARN
25
A.TEMP˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
12
3
11
4
5
8
7
6
9
10
1. Interruptor de menu “MENU”
2. Interruptor de selecção “ / ”
1
2
U1MDP0P0.book Page 11 Monday, February 18, 2013 1:06 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
●
um velocímetro
●
um taquímetro
●
um relógio
●
um indicador de combustível
●
um visor da caixa de transmissão
●
um visor do modo de transmissão
(mostra o modo de transmissão selec-
cionado)
●
um visor de funções (mostra a função
seleccionada)
●
um visor de informações (mostra vári-
as informações, como a leitura do con-
ta-quilómetros)
●
um visor de modo de configuração
(permite-lhe configurar, seleccionar ou
reiniciar os itens mostrados no visor
de informações)
●
um dispositivo de auto-diagnóstico
NOTA●
Certifique-se de que roda a chave
para “ON” antes de premir o interrup-
tor de selecção “ / ”, o interruptor
de menu “MENU”, o botão “RESET” e
o botão “TCS”.
●
Só para o RU: Para alternar os conta-
dores entre quilómetros e milhas, con-
sulte a página 3-18.
Taquímetro
O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o ponteiro do taquímetro avança rapida-
mente pela gama de rpm e regressa a zero
rpm, a fim de testar o circuito eléctrico.PRECAUÇÃO
PCA10031
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 9000 rpm e acima
Indicador de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. Os segmentos do visor
correspondentes ao contador de combustí-
vel desaparecem na dire cção de “E” (vazio)
à medida que o nível de combustível dimi-
nui. Quando o último segmento começar a
piscar, reabasteça logo que possível.
Quando a chave é rodada para “ON”, todos
os segmentos do visor acendem-se uma
vez, a fim de testar o circuito eléctrico.NOTAEste indicador de com bustível está equipa-
do com um sistema de auto-diagnóstico. Se
for detectado um problem a no circuito eléc-
trico, todos os segmentos do visor ficam in-
1. Taquímetro
2. Zona vermelha do taquímetro
1 2
1. Indicador de combustível
GEARNA.TEM
P
C.TEM
P
1
U1MDP0P0.book Page 12 Monday, February 18, 2013 1:06 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
termitentes. Se isto acontecer, solicite a um
concessionário Yamaha que verifique o cir-
cuito eléctrico.Indicador de economia
Este indicador acende-se quando o veículo
está a ser conduzido de forma económica,
em termos de combustível, e amiga do am-
biente. O indicador apaga-se quando o veí-
culo é desligado.NOTAConsidere as seguintes sugestões para re-
duzir o consumo de combustível:●
Evite velocidades do motor elevadas
durante a aceleração.
●
Viaje a uma velocidade constante.
●
Seleccione a engrenagem de trans-
missão apropriada à velocidade do ve-
ículo.
Visor da caixa de transmissão
Este visor mostra a velocidade seleciona-
da. A posição de ponto morto é indicada
pelo indicador luminoso de ponto
morto “ ” e pelo visor da caixa de
transmissão “ ”.
Para evitar danificar a embraiagem YCC-S,
o indicador luminoso de mudança para uma
velocidade inferior pisca quando for neces-
sário mudar para uma velocidade inferior. Se isto ocorrer, mude para uma velocidade
inferior até que o visor deixe de estar inter-
mitente.
Visor do modo de transmissão
O visor mostra qual o modo de transmissão
que foi seleccionado: Modo de turismo “T”
ou modo desportivo “S”. Para obter mais in-
formações sobre os modos e como selecci-
oná-los, consulte as páginas 3-24 e 3-27.
1. Indicador de economia “ECO”
GEARNA.TEM
P
C.TEM
P
1
1. Indicador luminoso de mudança para uma
velocidade inferior “ ”
2. Indicador luminoso de ponto morto “ ”
3. Visor da caixa de transmissão
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
2
1
3
1. Visor do modo de transmissão
GEARNA.TEM
P
C.TEM
P
1
U1MDP0P0.book Page 13 Monday, February 18, 2013 1:06 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
Visor de funçõesPrima o interruptor de menu “MENU” para
alternar o visor entre as seguintes funções.
O visor altera-se sempre que o interruptor é
premido.
●
Função de ajuste do aquecedor de pu-
nho
●
Função de selecção do visor de infor-
mações
●
Função de ajuste do pára-vento
●
Função de ajuste da força de amorte-
cimento
●
Função de ajuste da pré-carga
NOTAA função de ajuste da pré-carga só aparece
quando o veículo está parado e o motor
está em funcionamento.Nas seguintes páginas é explicada a fun-
ção do aquecedor de punho, do visor de in-
formações e do pára-vento. Consulte a
explicação sobre as funções de ajuste da
pré-carga e da força de amortecimento na
página 3-43.
Ajuste do aquecedor de punhoEste veículo está equipado com aquecedo-
res de punhos, que apenas podem ser utili-
zados com o motor em funcionamento.
Existem 4 configuraç ões para o aquecedor
de punho. Para aumentar a temperatura do aquece-
dor de punho, prima a parte “ ” do inter-
ruptor de selecção. Para diminuir a
temperatura do aquecedor de punho, prima
a parte “ ” do interruptor de selecção.
PRECAUÇÃO
PCA17930
●
Certifique-se de que usa luvas
quando utilizar os aquecedores de
punho.
●
Se a temperatura ambiente for de 20
°C (68 °F) ou superior, não regule o
aquecedor de punho para o nível al-
to.
●
Se o punho do guiador ou do acele-
rador ficar desgastado ou danifica-
do, interrompa a utilização dos
aquecedores de punho e substitua
os punhos.
1. Visor de funções
1. Função de ajuste do aquecedor de punho
2. Função de selecção do visor de informações
3. Função de ajuste do pára-vento
4. Função de ajuste da força de amortecimento
5. Função de ajuste da pré-carga
GEARN
25
A.TEMP
˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
12
1
3
4
5
Desligado
Baixo
Médio Visor
Ponto de afinação
Alto
U1MDP0P0.book Page 14 Monday, February 18, 2013 1:06 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
Seleccionar o visor de informaçõesExistem 3 visores de informações. O visor
de informações seleccionado pode ser alte-
rado premindo o interruptor de selecção.
Nos visores de informações são mostrados
os itens que se seguem:●
um visor do conta-quilómetros
●
visores do contador de percurso
●
um visor do contador de percurso da
reserva de combustível
●
um visor de autonomia estimada
●
um visor de tempo decorrido
●
um visor da temperatura ambiente
●
um visor da temperatura do refrigeran-
te
●
um visor do consumo médio de com-
bustível
●
um visor do consumo instantâneo de
combustível
Os itens mostrados em cada visor de infor-
mações podem ser seleccionados.
Para configurar ou seleccionar os itens
mostrados, consulte a página 3-18.
Visor de conta-quilómetros:
Visores do contador de percurso:“TRIP-1” e “TRIP-2” mostram a distância
percorrida desde a última colocação a zero.
Quando restar aproximadamente 5.5 L
(1.45 US gal, 1.21 Imp.gal) de combustível
no depósito, o último segmento do contador
de combustível fica in termitente. Além dis-
to, o visor de informações muda automati- camente para o modo de contador de
percurso de reserva de combustível “TRIP-
F” e começará a contar
a distância percorri-
da a partir desse ponto.
Nesse caso, se premir o interruptor de se-
lecção alterna o visor entre os vários viso-
res de informações pela ordem que se
segue:
TRIP-F  Visor–1  Visor–2  Visor–3 
TRIP-F
Para reiniciar um contador de percurso, uti-
lize o interruptor de selecção para seleccio-
nar o visor de informações que contém o
contador de percurso . Prima brevemente o
botão “RESET” para o contador de percur-
so ficar intermitente e, depois, prima nova-
mente o botão “RESET” durante, pelo
menos, 2 segundos enquanto o contador
de percurso está intermitente. Se não reini-
1. Visor de informações
2. Visor–1
3. Visor–2
4. Visor–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
11
RANGEkm
12.3
FUEL AVG km/L
km/L
12.3
FUEL CRNT
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
GEAR4
3.4
TRIP-Fkm
U1MDP0P0.book Page 15 Monday, February 18, 2013 1:06 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
ciar o contador de percurso da reserva de
combustível manualment e, este reiniciar-
se-á automaticamente e o visor voltará para
o modo anterior após reabastecer e percor-
rer 5 km (3 mi).

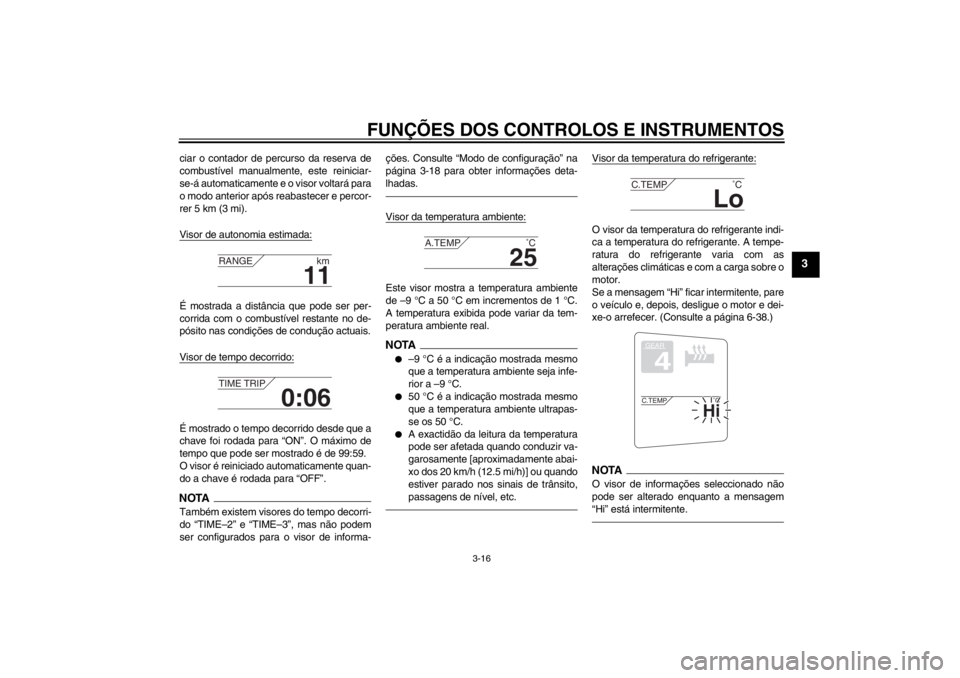

Visor de autonomia estimada:É mostrada a distância que pode ser per-
corrida com o combustível restante no de-
pósito nas condições de condução actuais.
Visor de tempo decorrido:É mostrado o tempo decorrido desde que a
chave foi rodada para “ON”. O máximo de
tempo que pode ser mostrado é de 99:59.
O visor é reiniciado automaticamente quan-
do a chave é rodada para “OFF”.NOTATambém existem visores do tempo decorri-
do “TIME–2” e “TIME–3”, mas não podem
ser configurados para o visor de informa- ções. Consulte “Modo de configuração” na
página 3-18 para obter informações deta-
lhadas.
Visor da temperatura ambiente:Este visor mostra a temperatura ambiente
de –9 °C a 50 °C em incrementos de 1 °C.
A temperatura exibida pode variar da tem-
peratura ambiente real.NOTA●
–9 °C é a indicação mostrada mesmo
que a temperatura ambiente seja infe-
rior a –9 °C.
●
50 °C é a indicação mostrada mesmo
que a temperatura ambiente ultrapas-
se os 50 °C.
●
A exactidão da leit
ura da temperatura
pode ser afetada quando conduzir va-
garosamente [aproximadamente abai-
xo dos 20 km/h (12.5 mi/h)] ou quando
estiver parado nos sinais de trânsito,
passagens de nível, etc.
Visor da temperatura do refrigerante:O visor da temperatura do refrigerante indi-
ca a temperatura do refrigerante. A tempe-
ratura do refrigerante varia com as
alterações climáticas e com a carga sobre o
motor.
Se a mensagem “Hi” ficar intermitente, pare
o veículo e, depois, desligue o motor e dei-
xe-o arrefecer. (Consulte a página 6-38.)NOTAO visor de informações seleccionado não
pode ser alterado enquanto a mensagem
“Hi” está intermitente.
11
RANGE km
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR4
Hi
C.TEMP ˚C
U1MDP0P0.book Page 16 Monday, February 18, 2013 1:06 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
PRECAUÇÃO
PCA10021
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.Visor do consumo médio de combustível:Os modos do visor do consumo médio de
combustível “km/L”, “L/100km” ou “MPG”
(só para o RU) mostram a média do consu-
mo de combustível desde a última reinicia-
ção do visor.●
O visor “km/L” indica a distância média
que pode ser percorrida com 1.0 L de
combustível.
●
O visor “L/100km” mostra a quantida-
de média de combustível necessária
para percorrer 100 km.
●
Só para o RU: O visor “MPG” indica a
distância média que pode ser percorri-
da com 1.0 Imp.gal de combustível.
Para reiniciar o visor do consumo médio de
combustível, utilize o interruptor de selec-
ção para seleccionar o visor de informa-
ções que contém o visor do consumo médio
de combustível. Prim a brevemente o botão
“RESET” para o visor do consumo médio de combustível ficar intermitente e, depois,
prima novamente o botão “RESET” duran-
te, pelo menos, 2 segundos enquanto o vi-
sor está intermitente.
NOTADepois de reiniciar o visor da média de con-
sumo de combustível, será mostrado “_
_._” nesse visor até o veículo ter percorrido
1 km (0.6 mi).PRECAUÇÃO
PCA15473
Caso se verifique uma avaria, “– –.–”
será continuamente
exibido. Solicite a
um concessionário Yamaha que verifi-
que o veículo.Visor do consumo instantâneo de combus-tível:Os modos do visor do consumo instantâneo
de combustível “km/L”, “L/100km” ou
“MPG” (só para o RU) indicam o consumo
de combustível nas condições de condução
actuais.
●
O visor “km/L” indica a distância que
pode ser percorrida com 1.0 L de com-
bustível.
●
O visor “L/100km” indica a quantidade
de combustível necessária para per-
correr 100 km.
●
Só para o RU: O visor “MPG” indica a
distância que pode ser percorrida com
1.0 Imp.gal de combustível.
NOTASe estiver a viajar a velocidades inferiores a
10 km/h (6.0 mi/h), será mostrado “_ _._”.PRECAUÇÃO
PCA15473
Caso se verifique uma avaria, “– –.–”
será continuamente exibido. Solicite a
um concessionário Yamaha que verifi-
que o veículo.Ajuste da posição do pára-ventoPara mover o pára-vento para cima, prima
a parte “ ” do interruptor de selecção.
Para mover o pára-vento para baixo, prima
a parte “ ” do interruptor de selecção.
12.3
FUEL AVG km/L
12.3
FUEL CRNT km/L
U1MDP0P0.book Page 17 Monday, February 18, 2013 1:06 PM
